FW JK BMS JK-PB2A16S20P

[gupa]

když se podíváš na proud vody v korytu, a začneš stavidlem otevírat a zavírat, co se děje v korytu u takového toku? Koryto se střídavě plní a vyprazdňuje.

To se děje i u proudu v drátu u baterie na krajním kabelu mezi měničem a jeho spínači a zdrojem proudu po povrchu. V podstatě střídavě polární průtok proudů. Řekl bych že by tomu měl zabránit elektrolytický kondenzátor, který možná v měniči částečně vyschl. Proto ten rozkmit napětí je. Ale to je jen má spekullace do diskuze.

[leoshavla]

Zatizeni cca 30-50A a lita to dost, MPPT nenabiji. Na baterce jsem nameril na vsech clankach cca 3,207V. Cell diff BMS ukazovala 135mV. Podle BMS litaji vsechny clanky a fyzicky neTak nevim jak tohle vyresit. Na ukazku graf clanku 1, 2, 3.

ElektroEzs taky zaznamenal kolísání a ten má bus bary mimo baterii, tak to musí jít po kabelech z MP2 a MPPT

[glottis]

Proudy tecou po povrchu u stridaveho, tzv. skin efekt. Proto se dela treba alfe6, kdy to ma nosne ocelove jadro a na "proud" je ten hlinikovy obal.

to by ten svazek ale musel mit izolovane ty dratky. VF trafa se vynou svazkem lakovanych dratu. Kdy zto neni izolovane, chova se to jako jeden drat

Victron chce jemne lanene vodice kvuli namahani svorek. Svorky jsou na PCB a mohlo by se to urvat.

[ElektroEzs]

Tady je neco podobneho co ma deye https://a.aliexpress.com/_EzZu2lQ

[leoshavla]

Tak jdem do toho?
Zkusíme tam tu 70tku omotat
Tzn. plus i mínus v jednom feritu dvakrát otočit jedním směrem?

[ElektroEzs]

Asi to zkusim jinak nevim co s tim. Ja tam obtocim 35mm2 protoze zacatky baterek mam 2x35mm2 + a 2x35mm2 - snad to tam dostanu. Vetsi jsem nenasel.

[leoshavla]

Asi by to mělo být co nejblíž k měniči. Já to tam taky teď nedostanu mám na kabelech chráničky s ocelovým opletem.
K MP2 mám 70ku ale asi by stačila 50ka a ta by se nějak dala obtočit.

[gupa]

Napadá mne ještě jedna věc, a to mít externě napájené BMS. Dnes mi dojde jedna deska bms od JK tak se podívám co vlastně stabilizuje zdroj pro logiku a balancování.

[ElektroEzs]

Koukni jestli na neco prijdes:-)

Ja bych to musel dat k baterkam, k menicum to asi nedostanu Otazka jestli to fakt neco vyresi a nebude to zbytecna prace a uprava

[gupa]

Zatím mne jen napadá dát někde hodně blízko BMS elektrolytický kondenzátor pro stabilizaci nějakého šumu z přípojných kabelů, tz. na B- a B+ v hodnotě napětí baterie plus rezerva, tz tak na 80-100V. Je to důvod proč by věc řešili nějakým firmwarem, protože jim to kmitá mimo kmit co má zdroj pro napájení BMS. Na ty připojovací B+ a B- mne tedy napadá dát i prstýnky dříve než na kabely k měniči. Jaký postup vypínání přepojování a znovuzapnutí ale netuším. Je nutné podle návodu každopádně vždy vysunout tu kabeláž když se něco dělá aby to nezničilo BMS.

[ElektroEzs]

Myslis ze to jde vyresit FW?

[gupa]

Jo, stačí když aktivují nějakou novou spotřebu navíc a začne něco haprovat kvůli nedostatku proudu. Nebo něco přeladí na jiné hodnoty v Hz. Jaký je rozdíl mezi FW na kterém to skáče a a na kterém to neskáče nevím, ale rozdíl určitě bude.

[TomHC]

Ak má BMS v sebe step-down z napätia batérie (54V) na 3.3V, sú tam filtračné kapacity, a samotné obvody majú odber rádovo desiatky mA, tam určite nepomôže pridať jeden kondenzátor... Lebo to určite nie je ten problém.

[rva]

Ale to napětí na článcích kolísá. Protože i odběr kolísá. V závislosti na měničích a regulátorech - jaké mají kapacity a jaké proudy dodávají/odebírají. Kdo má baterie přes bočník, může si na něm naměřit jak moc a na jakých frekvencích tam ty proudy lítají. A když lítají proudy, tak vlivem vnitřního odporu článku na něm i lítá napětí. A je pak věcí měřáku, jak hodnoty sampluje a jinak filtruje.

[ElektroEzs]

Na clankach to kolisa minimalne je tam rozdil treba 15mV ale BMS ukazuje 130-160mV rozdilu. Ale delaji to i JK BMS ktere nejsou inverter. Nevim jak tohle vyresit jde o to aby to pak spravne merilo napeti kdyby clanek zacal stoupat ke 3.65V

[leoshavla]

Právě že na článcích napětí nekolísá, kolísá na vodičích k balanceru BMS.

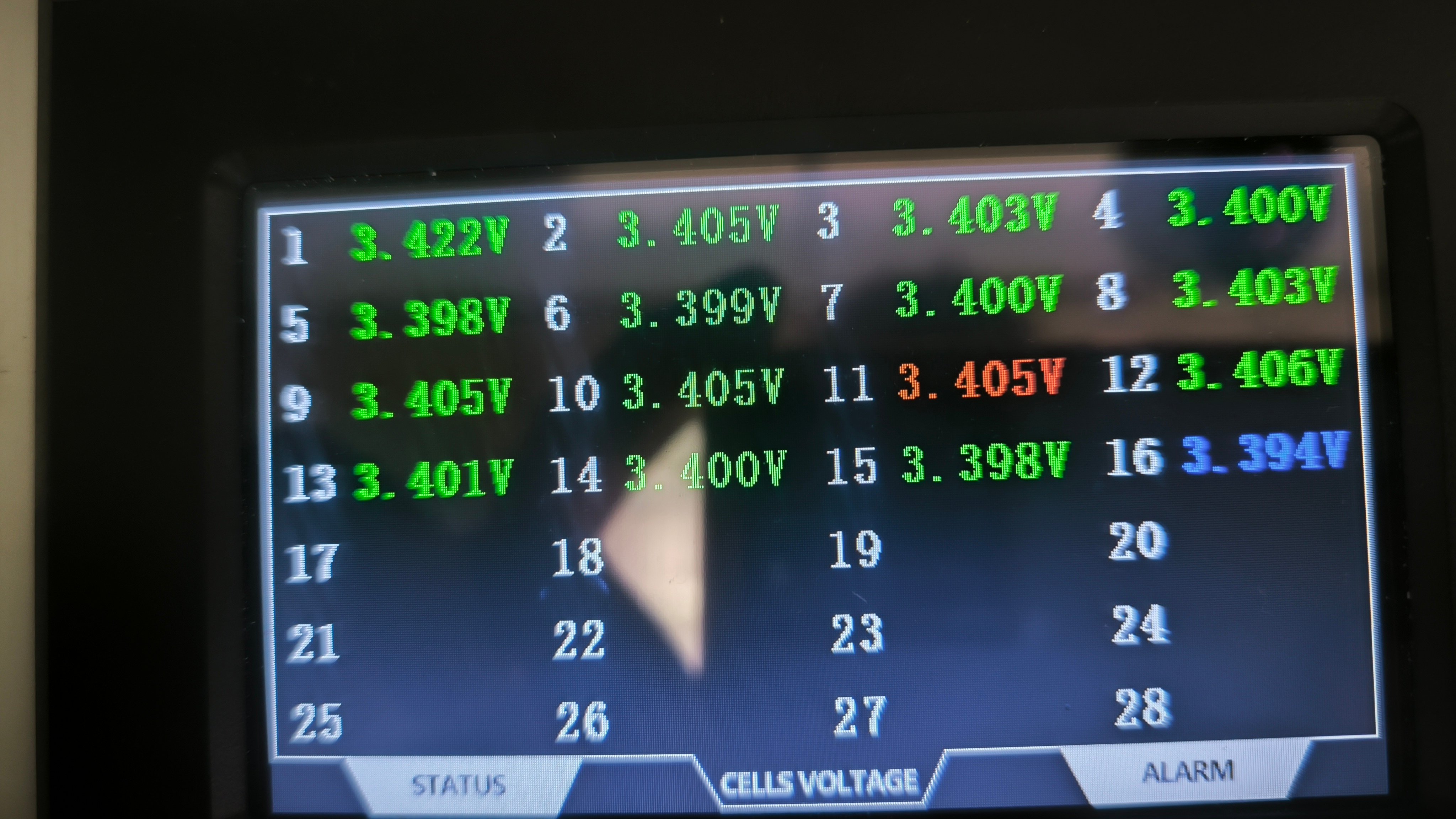

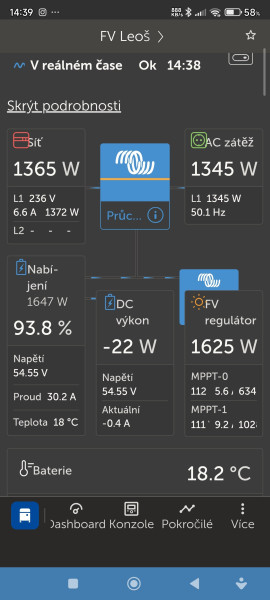

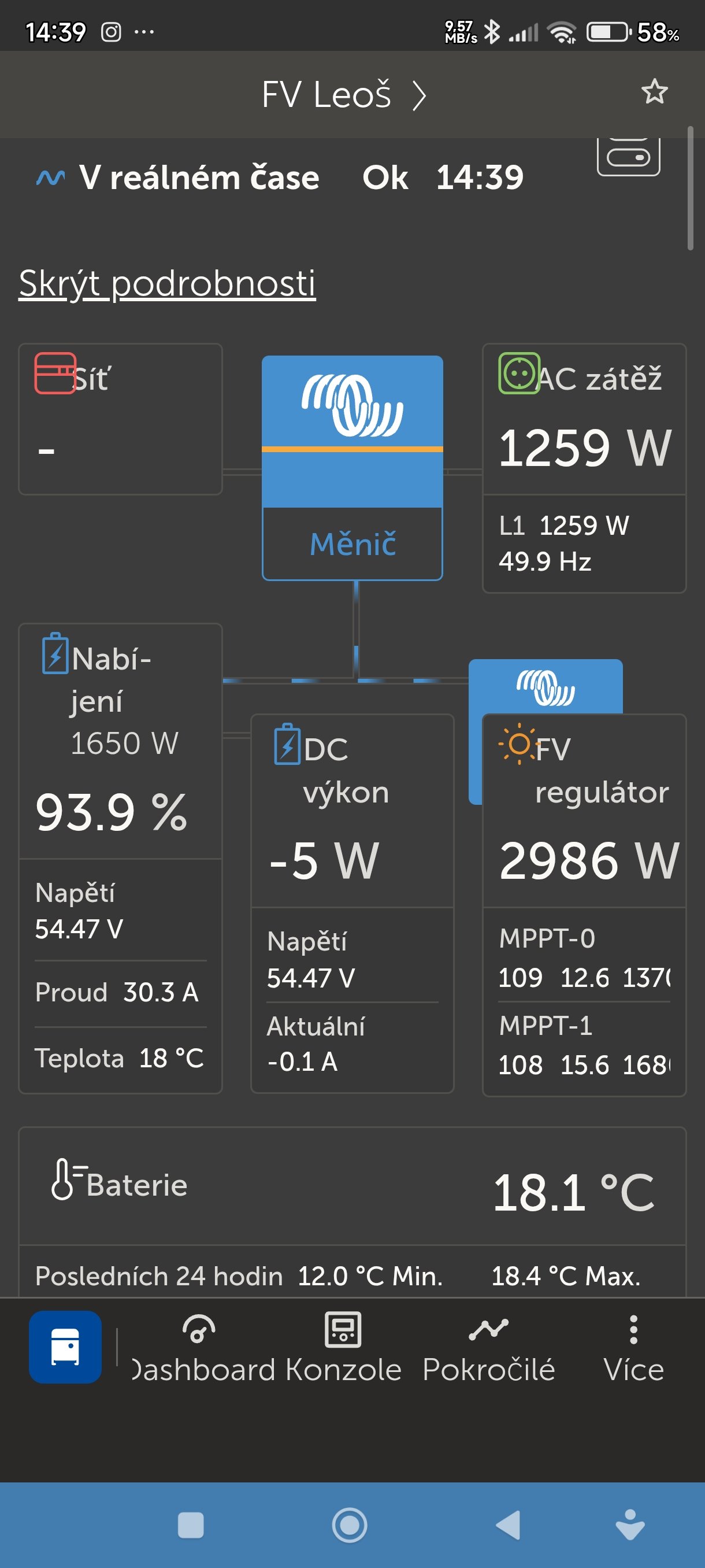

Na foto je situace když je měnič průchozí tak se napětí na BMS ani nehne a drží v rozmezí 0,001V , jakmile se spustí měnič MP2 tak to začne lítat a ty hodnoty se různě mění až na +-0,050V

[unicast]

A už se podařilo změřit proud v těch drátech? (podotýkám, že tam mohou být tak rychlé změny, že multimetr nic užitečného neukáže a bude to fakt chtít ten osciloskop). Šlo by sem poslat i záložku "status" z té BMS, aby bylo zřejmé, že tam nedochází k balancování?

[leoshavla]

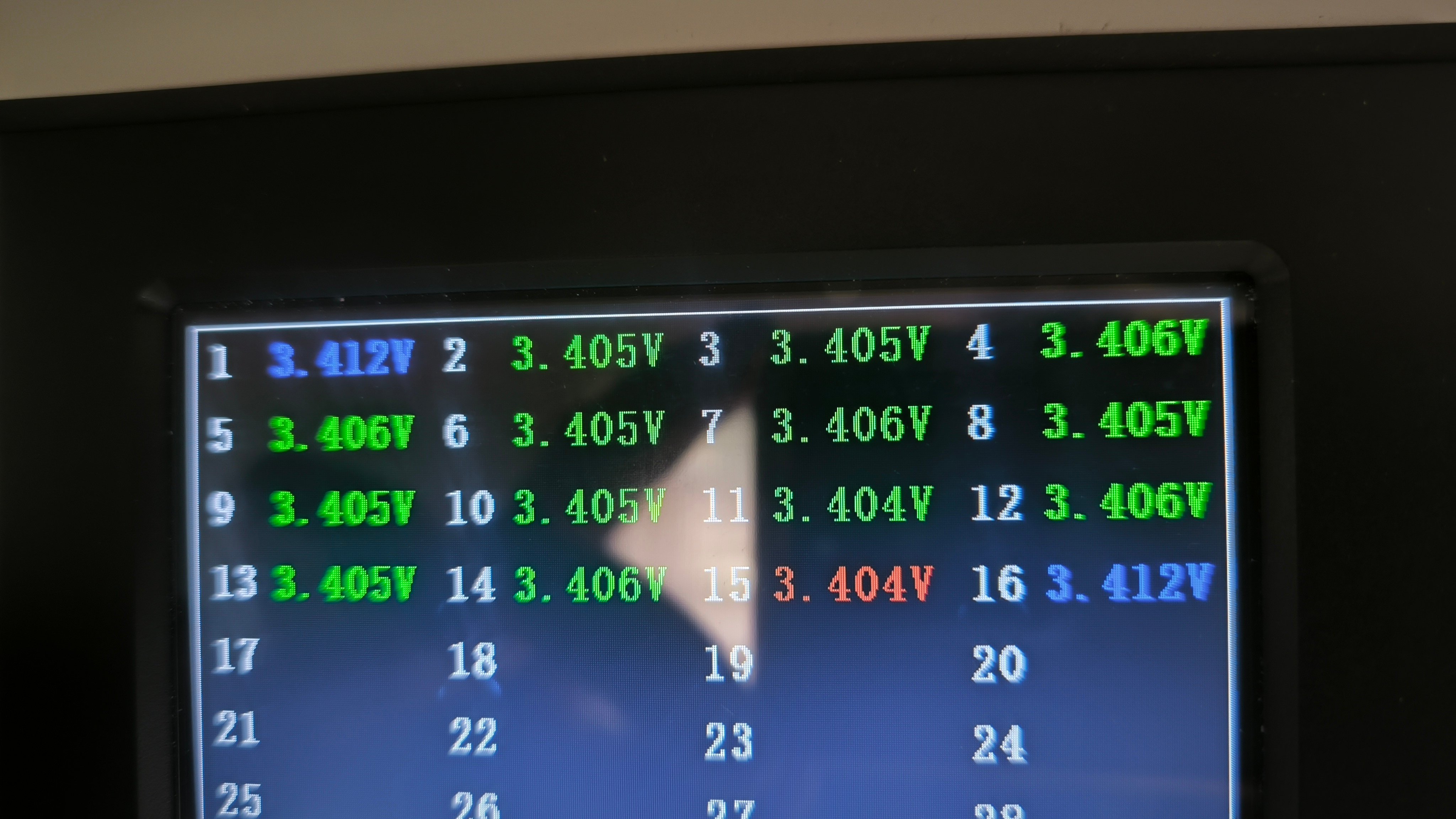

Dělá to i pod balnčním napětím u mě pod 3,4V a nahoře ta fotka kde má čl.1 a 16. 3,412V tak tam byl balancer v akci a měnič průchozí takže k rušení nedocházelo a napětí se ani nehlo.

[rva]

Na článcích to nekolísá? Nebo se to měří přístrojem, který takové rychlé změny napětí vyfiltruje? 50-100Hz od měniče, 10-20kHz od mppt regulátorů.

[unicast]

Bez seriózního měření bude tohle celé pořád jenom duchařina kombinovaná s dojmologií.
