Axpert MAX E 48V 11000W - zlepšení chlazení 64°na 43°

[ladacb]

Doplnění 3x vetráků ARCTIC P14 Max 14 x 14 cm na vršek střídače. Samozrejmě s prachovými filtry (dal jsem pred i za vetrák).
Doplněna regulace podle teploty a z Aliexpresu za 100,- se stazením na minumum. (zvysování otacek pri 40 stupních a více)
Originál vetráky jsem ponechal. Hlučnost mi nevadí.
Teplota klesla z 57(64) na 43.

[marko250]

Měl bych dotaz jak ovlivnily chod původních? A jaký rozdíl mají v tlaku oproti původním. Tohle by bylo řešení ty původní nahradit odtahem ze zhora a otočením směru,jejich spotřeba je jen 0.35A/12VDC 110CFM ,původní dva pravé mají 1.05A/12VDC 106CFM,jen ten tlak si už nepamatuji a ten třetí na MPPT sekci je slabší,takže by to také posílilo,jen tam natáhnout líp plastový kanál.Samozřejmě to sníží spotřebu při zachování ,či vylepšení chlazení,boční nasávací otvory bych zalepil a dole ventilátory vytáhl.

[marko250]

Jo tak už to mám ,původní jsou tyto:
DA09225B12VH (1.05A) vyvine maximální statický tlak přibližně 17,5 až 18,5 mmH2O (cca 172 až 181 Pa).
Tato hodnota je na 92mm ventilátor velmi vysoká, což je dáno vysokým odběrem proudu (1,05 A) a vysokými otáčkami, které se u tohoto modelu pohybují kolem 5 000 až 5 500 RPM.
Detailní parametry tlaku a průtoku
Dle technických specifikací výrobců (YCCFAN/Huaxia Hengtai) pro tuto výkonovou variantu:

Maximální statický tlak: ~18 mmH2O (milimetrů vodního sloupce).
Maximální průtok vzduchu: ~107 CFM (kubických stop za minutu).
Hlučnost: Při plném výkonu dosahuje úrovně 55–60 dB

a šly by nahradit jedině tak,že se nahoře do obalu dají tři 140mm se stejným tlakem a průtokem s nižším příkonem a to je jen tento: Sunon EFE0381B1-Q020-F9B.K tomu dobastlit kanály uvnitř a zalepit původní nasávací díry z boku a nahoru dát mřížku proti pádu předmětů dovnitř.

Přímé srovnání:

[marko250]

A zvětší se ještě část v MPPT sekci na chladnější.

[marko250]

Zde china odkaz- https://www.buyqual.com/sunon-efe0381b1 ... g-fan.html

[marko250]

Tak už mi jdou k domovu,až to celé překopu a vyzkouším v plné zátěži,tak dám vědět jak si stojí teploty a změna hluku.

[marko250]

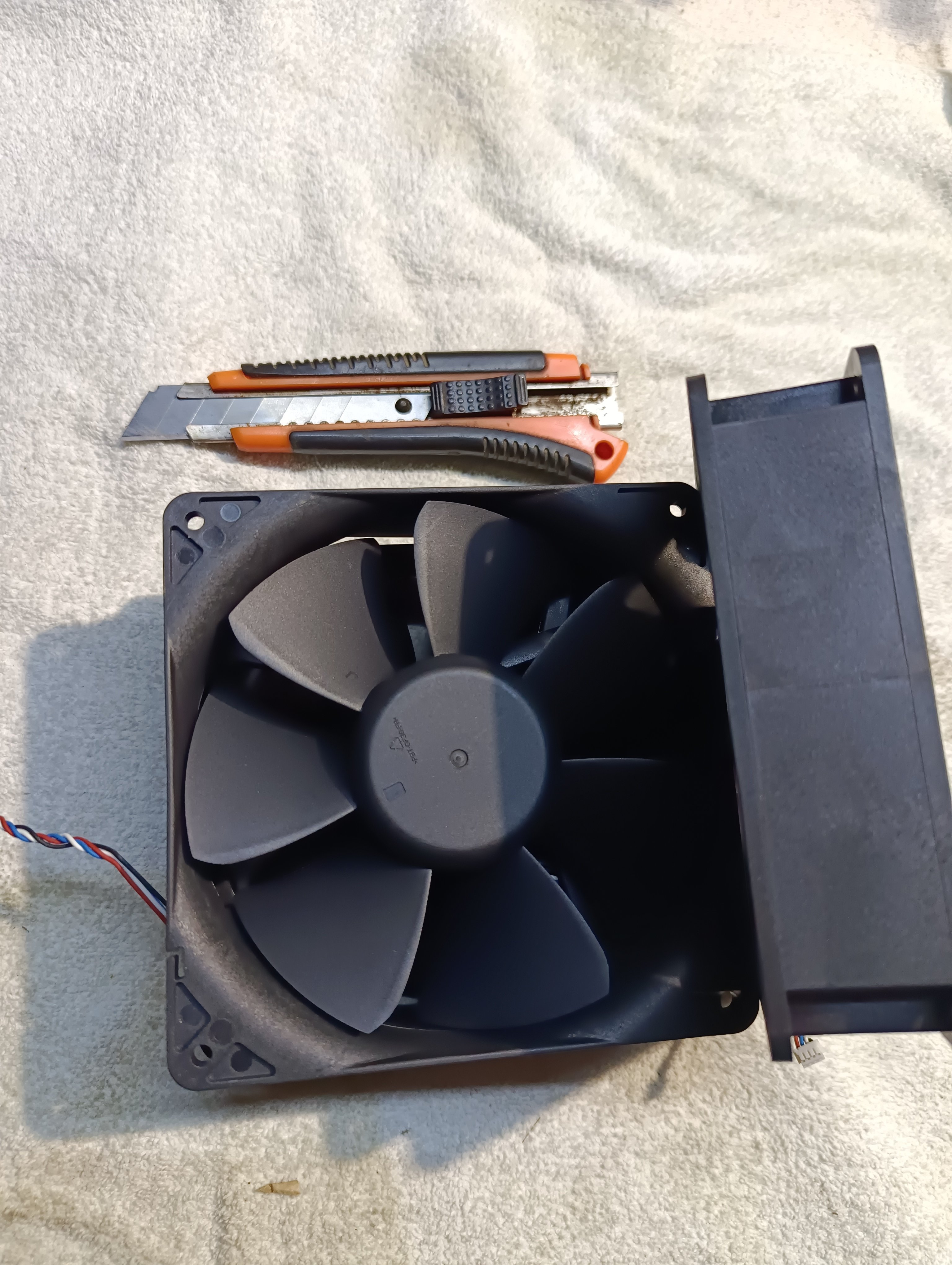

Dnes došly ventilátory , tak brzy pudu s rozbruškou na měnič

[marko250]

Tak jsem to dnes započal instalovat a narazil jsem na problém s pořadím drátů ventilátoru na konektor,který jde z desky. Bude na fotce z desky černá GND/červená +12VDC/bílá RPM otáčky/modrá PWM ,vodící drážky jsou nahoře? To pořadí z desky černá/bílá/červená/modra mě dost mate.

[PetrDubi]

Podíval bych se na datasheet původních i nových ventilátorů, napsal si která barva vede na kterou a potom to zapojil.

[marko250]

No tak konektor ventilátoru je nepodstatný ,důležitý je vývod z desky a tam mi bylo dohledáno toto:

U těchto měničů Voltronic Axpert MAX II TWIN 11kW a EASUN SMW 11kW hybrid inverter je ventilátor řízený PWM 4-pin konektorem 12 V, ale pořadí barev na desce není stejné jako u PC ventilátorů. Výrobce používá vlastní pořadí vodičů.

Podle servisních diagramů a oprav těchto měničů je typické zapojení konektoru na desce (při pohledu na zásuvku na desce ve stejném pořadí, jak jsi napsal):

Pin Barva z desky Funkce
1 modrá PWM (řízení otáček)
2 červená +12 V napájení ventilátoru
3 bílá TACH / FG (snímač otáček)
4 černá GND (zem)
Schéma
DESKA (Axpert / EASUN)

1 2 3 4
│ │ │ │
BLU RED WHT BLK
PWM +12 TACH GND
Funkce signálů


Tak to musím popřehazovat

[kuba47]

Je to tak

[marko250]

Tak jsem dopadl špatně,měnič pozná,že byly zaměněny ventilátory,Vše jsem překopal a správně zapojil a po zapnutí se jen protočí,pak se vypnou a už nenaběhnou se spuštěním AC z měniče.Takře odpoledne v prdeli a na samý závěr mi tam ještě po vrácení původních ventilátorů a složení propadla podložka dírou nahoře,tak ještě jedna rozborka.Není dnes pátek 13.tého .No nic tak jsem je aspoň otočil ať nasávají ze spod a vyfukují přetlakem nahoře ven.

TAKŽE SE TÍMTO POKUSEM NEŘIĎTE, celkem by mě zajímalo na základě čeho to pozná hned po zapnutí je jen roztočil na plno,takže asi pozná mírně odlišné otáčky oproti původním a algoritmus firmware vyhodnotí chybu a už je nezapne.Špatné je to,že normálně pustil měnič bez chlazení a bylo mu toto jedno .

[gupa]

Dal jsem tomu chvilku pro odpověď proč to nejede, je to sice označeno F9B ale to znamená že to je binární stav otáček, ne tacho s PWM, to by mělo mít označení od tohoto výrobce ventilátorů S99

Zkusil bych to domnělé tacho odpojit. Vysílat nulu nebo jedničku místo frekvence je asi pro čip regulace otáček zmatečné.

[TomHC]

Raz keď som menil ventilátor na DELL doske z ktorej som robil Xpenology NAS, mal som podobný problém. Musel som vyrobiť "fan faker", ktorý na jednej strane meral otáčky ventilátora a na druhej posielal TACHO podľa toho čo čakala základná doska.

Doska napríklad očakávala pri PWM 90% povedzme 4500 ot/min, a môj ventilátor mal vtedy 3000 ot/min. Takže som mu veľmi jednoducho generoval falošný tacho signál

Pre inšpiráciu https://github.com/Archer4499/Fan-Tach-Modifier

[kuba47]

Podle zapojení předpokládám, že originální větráky dávají jen signál o tom, jestli se točí. Mají výstup s otevřeným kolektorem, ten sepne na zem, pokud se větrák točí. Sunon tohle označuje jako R-Type (Rotation Detector). Typ F99 by tohle měl spňovat, ale F9B jsem v žádném datasheetu nenašel.

Co se mi ale nezdá, že se větráky vypnou. Když Axpert zjistí zaseklý větrák, měl by je naopak roztočit na maximum. To vypadá, že ten Sunon používá obrácenou logiku PWM signálu. Teoreticky by se to dalo otočit ve firmwaru. Kontrola otáček se dá příp. jednoduše vyřadit propojením pinů 3 a 4 na všech konektorech.

[Soban]

Jestli taky nezáleží na teplotě, prostě je problém s větrákem a chladič je OK tak je vypnu, záleží co to udělá jak se chladiče začnou přehřívat zda tam pak pustí 100% aby větráky točili nebo zda to vypne?

Budeš si muset asi vyrobit mezikus aby dostával správné údaje o otáčkách, zda běží.

A nebo nasimulovat tomu měniči ty originály a ty přidané řídit podle svého čidla teploty co tam někam umístíš.

[gupa]

Možná by stačilo je dát na sebe přes dlouhé šrouby, (teď nevím jestli mají stejnou rozteč, když ne tak přes trychtýře). Spodní vrstva origo druhá s novým fanem paralelně drátama bez tacha, nebo prostě více otáček dát ve směru jako druhý v pořadí proudu vzduchu.Nevím co s tím PWM ale. Prostě dvojitý lopatkový vent. A tak to celé oblbnout.

Oproti této denní drbačce je přeskládávání mé baterie NiCd na jiné místo plus repas, rozšíření podle nasyslených článků, zesílení stropů, stěhování příslušenství, kontorla stavu každého článku, tz. docela dlohodobý test, atp., po 12 letech brnkačka, měsíc se drbu od rána do večera peníze pryč, za které by byla už dnes krásná Lixx. Takže mám pátek 13 už pěkných pár dnů den za dnem.

[marko250]

Cílem bylo snížení vlastní spotřeby z 1.05A na 0.67A u dvou kusů a zvětšení průtoku vzduchu za mírně vyššího tlaku a taky obrácení proudění nahoru.

Origa mají :2x DA09225B12VH-RevF03 DC12V 1,05 A (Huaxia Hengtai)
sepc: http://szhxht.cn/en/Products/info_itemid_14261.html
12V, 1A, 12W, 6000 ot./min., 105,95 CFM, 3 m^3/min, 0,72 palce-H2O, 180,52 Pa, 54 dBA, 78 g

1x YDH8038B12 DC12V0,65A (YCCFAN)
specifikace: https://www.yccfan.com/productdetail/dc8038srfs53.html
12V, 0,65A ,6000 ot./min , 61,77 CFM, 14,84 mmH2O, 49,80dBA, 170g

S tím signálem mi to nedošlo,měl jsem za to že jsou všechny RPM a PWM standartní

[kuba47]

Jestli taky nezáleží na teplotě, prostě je problém s větrákem a chladič je OK tak je vypnu,

Může se to v různých firmwarech lišit, ale myslím, že spíš ne. Originál větrák je aktivní v dolní úrovni. U toho Sunon se to dá vyzkoušet na stole, ale na 90% bude aktivní v horní úrovni.

Když mi napíšeš verzi fw, asi bych to uměl otočit.

[marko250]

Jak ho nahraju přes USB?
