Stringy 120V
Souhrn tématu
Uživatelé diskutují o optimálním zapojení stringů solárních panelů s napětím kolem 120V, zda použít 2S nebo 3S konfiguraci. Probírá se vliv proudu, přepólování a ochrany MPPT regulátorů, včetně praktických zkušeností s proudovými limity a chybami v datech z grafů. Důraz je kladen na správné nastavení a reálné hodnoty pro bezpečný a efektivní provoz fotovoltaických systémů.
-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
gold1: díky za odkaz.
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
Jih se sklonem 75st podle simulace dává peak kolem poledne 21.12. cca 1000W/m
Západ se sklonem 8st podle simulace dává peak kolem 14. hodiny pro datum 21.6. 905kW/m
Takže za mě 150/45 je bezpečné pro 2S3P na jih, ale s tou střechou si jistý nejsem pro 2S6P na jeden 150/100...
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
Jih se sklonem 75st podle simulace dává peak kolem poledne 21.12. cca 1000W/m
Západ se sklonem 8st podle simulace dává peak kolem 14. hodiny pro datum 21.6. 905kW/m
Takže za mě 150/45 je bezpečné pro 2S3P na jih, ale s tou střechou si jistý nejsem pro 2S6P na jeden 150/100...
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
A není jednodušší se podívat do grafu ve VRM v době maximálního výstupu a uvidíte, jaký máte maximální vstup proudu do MPPT? A uvidíte reálná čísla a zjistíte, jestli jste na hraně, nebo je dostatečná rezerva.
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
Ve VRM jsem hledal, najdu MPPT proud do baterie, proud na vstupu MPPT jsem od soláru nenašel ...
(i když je tam samozřejmě nějaký vztah a cca se dá dopočítat)
Tady z pohledu max proudu "nejsilnější" den 2025. Vytěžování neběželo, takže je vidět v poledne plnou baterii a sešup proudu dolů..
(i když je tam samozřejmě nějaký vztah a cca se dá dopočítat)
Tady z pohledu max proudu "nejsilnější" den 2025. Vytěžování neběželo, takže je vidět v poledne plnou baterii a sešup proudu dolů..
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
Chtěl jsem vložit obrázek, ale celý den mi to nejde. Když dám náhled tak vidím jen černý obdélník.
Tak to zkusím odeslat a uvidím.
Edit: pořád vidím jen černo. Vy ho vidíte? Třeba je problém jen u mě.
Tak to zkusím odeslat a uvidím.
Edit: pořád vidím jen černo. Vy ho vidíte? Třeba je problém jen u mě.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
Zkusím z PC.
OK tady to jde.
Vlevo z panelů , vpravo do baterie.
OK tady to jde.
Vlevo z panelů , vpravo do baterie.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
Opravdu je to proud na straně z panelů ...? To se mi nezdá... Tam jsou 3S, ne ...?kolik?
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
ElektroEzs
- Příspěvky: 2564
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 83
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
U rodicu mam 600Wp CanadianSolar 3S s podobnym napetim a max napeti za celou dobu 128V u sebe mam 2S ty Leapton 480Wp a tam max napeti 92V minimalni napeti 60V a MPPT vyrabel.
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
gold1
- Příspěvky: 203
- Registrován: čtv lis 25, 2021 6:47 pm
- Reputace: 10
- Lokalita: Zdiby
- Výkon panelů [Wp]: 9120
- Kapacita baterie [kWh]: 27
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
To jsou zemepisne souradnice tve instalace.Radar píše: sob pro 20, 2025 12:05 pmgold1: díky za odkaz.
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
24x JaSolar 380wp(12xV+12xZ) ,2x Smartsolar 150/85, MPII 48/6k5→MP II 48/8000, 32x Narada 125Ah(2x16s)Lifepo4,16x EVE 280Ah, Victron Smartshunt 500A.
-
gold1
- Příspěvky: 203
- Registrován: čtv lis 25, 2021 6:47 pm
- Reputace: 10
- Lokalita: Zdiby
- Výkon panelů [Wp]: 9120
- Kapacita baterie [kWh]: 27
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
Dokud to na tu strechu nenamontujes,tak se na zadny graf nepodivas.A napr. mppt configurator od Victronu pracuje primarne jen s temi max hodnotami z panelu(i kdyz je tam moznost rucniho zadani vsech hodnot),takze ti muze dost zkreslit moznosti vysledne instalace.Paulob píše: sob pro 20, 2025 12:13 pmA není jednodušší se podívat do grafu ve VRM v době maximálního výstupu a uvidíte, jaký máte maximální vstup proudu do MPPT? A uvidíte reálná čísla a zjistíte, jestli jste na hraně, nebo je dostatečná rezerva.
24x JaSolar 380wp(12xV+12xZ) ,2x Smartsolar 150/85, MPII 48/6k5→MP II 48/8000, 32x Narada 125Ah(2x16s)Lifepo4,16x EVE 280Ah, Victron Smartshunt 500A.
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
A co jiného než proud z panelů by to bylo? Vždyť to odpovídá i vzhledem k tomu průběhu do baterie.Radar píše: sob pro 20, 2025 2:22 pmOpravdu je to proud na straně z panelů ...? To se mi nezdá... Tam jsou 3S, ne ...?kolik?
Je to 3s5p
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
18.7.2025
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
18.7.2025
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
Ale ve tvém grafu nevidím PV current.

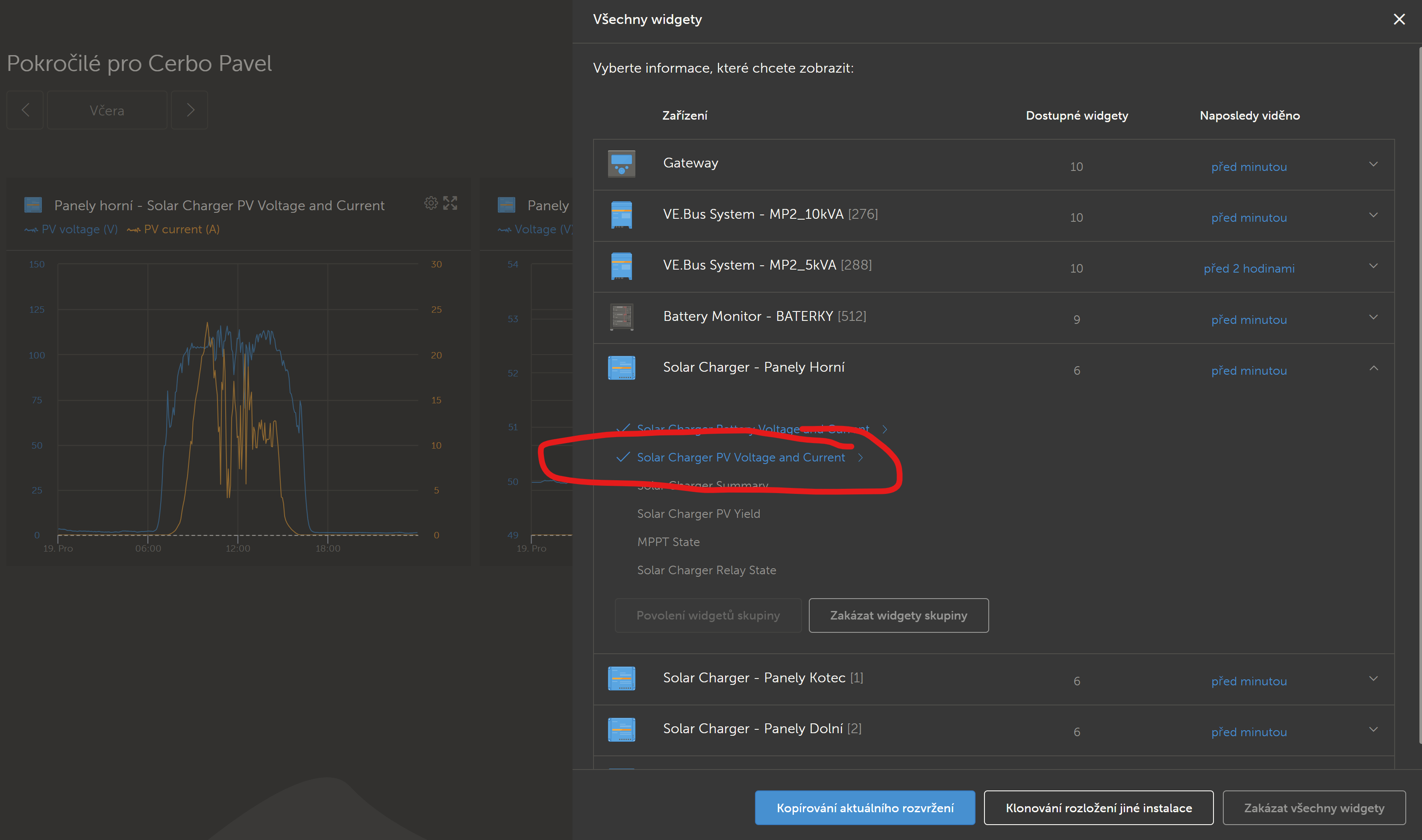

To máš graf vytvořený pomocí AI a ta je trubka a neumí to najít. Udělej to ručně.
To máš graf vytvořený pomocí AI a ta je trubka a neumí to najít. Udělej to ručně.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
děkuju
Tak pak tedy u mě takto ...
Tak pak tedy u mě takto ...
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Dagus
- Příspěvky: 2133
- Registrován: ned úno 17, 2019 9:07 pm
- Reputace: 223
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
Myslel jsem to tak, že pokud mppt sjede napětím z nějakého duvodu níž, tak se překvapivě zvedne proud dle UI křivky panelu. Tedy pokud mají panely Voc nekde kolem 120V, tak je šance malá, pokud kolem 90V, tak je to skoro jisté, že si tak nizko sáhne a riziko překročení proudu na pv vstupu je.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
cipis
- Moderátor
- Příspěvky: 6503
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace: 890
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 13+ kWp
- Kapacita baterie [kWh]: 40+15
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Stringy 120V
Regl se s tim vyporada.
Nadproud se řeší ne kvůli tabulkovým hodnotám panelů, ale kvůli odolnosti přepěťové ochrany v závěrném směru v tom MPTT.
Ten "transil" tam má určitou výdrž, co zvládne "stáhnout", když se vstup přepóluje.
Tedy, a už to tu kdysi bylo, kdo nemá v plánu přepólovat vstup mppt, tak může hodnoty zkratového proudu brát jako doporučené.
Kdo to je schopen přepólovat (a to jsme asi všichni, schválně, komu se ještě nepodařilo něco připojit opačně), tak by ty hodnoty měl brát jako závazné.
Ale čistě technicky, pokud bude proud ve správném směru, tak to není třeba dodržet, protože si to ten regl udrží sám.
Nadproud se řeší ne kvůli tabulkovým hodnotám panelů, ale kvůli odolnosti přepěťové ochrany v závěrném směru v tom MPTT.
Ten "transil" tam má určitou výdrž, co zvládne "stáhnout", když se vstup přepóluje.
Tedy, a už to tu kdysi bylo, kdo nemá v plánu přepólovat vstup mppt, tak může hodnoty zkratového proudu brát jako doporučené.
Kdo to je schopen přepólovat (a to jsme asi všichni, schválně, komu se ještě nepodařilo něco připojit opačně), tak by ty hodnoty měl brát jako závazné.
Ale čistě technicky, pokud bude proud ve správném směru, tak to není třeba dodržet, protože si to ten regl udrží sám.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Kdo je online
Uživatelé prohlížející si toto fórum: Baidu [Spider], Bing [Bot], Claudebot [Bot], Google Adsense [Bot], Paulob a 1 host
