Stringy 120V
Souhrn tématu
Uživatelé diskutují optimální zapojení stringů solárních panelů 480Wp s cílem dosáhnout napětí kolem 120V. Probírá se volba mezi 2S a 3S konfigurací, která ovlivňuje maximální proud a napětí v systému. Zmiňují se také zkušenosti s MPPT regulátory a reálnými hodnotami napětí a proudu během provozu.
-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
gold1: díky za odkaz.
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
Jih se sklonem 75st podle simulace dává peak kolem poledne 21.12. cca 1000W/m
Západ se sklonem 8st podle simulace dává peak kolem 14. hodiny pro datum 21.6. 905kW/m
Takže za mě 150/45 je bezpečné pro 2S3P na jih, ale s tou střechou si jistý nejsem pro 2S6P na jeden 150/100...
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
Jih se sklonem 75st podle simulace dává peak kolem poledne 21.12. cca 1000W/m
Západ se sklonem 8st podle simulace dává peak kolem 14. hodiny pro datum 21.6. 905kW/m
Takže za mě 150/45 je bezpečné pro 2S3P na jih, ale s tou střechou si jistý nejsem pro 2S6P na jeden 150/100...
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
A není jednodušší se podívat do grafu ve VRM v době maximálního výstupu a uvidíte, jaký máte maximální vstup proudu do MPPT? A uvidíte reálná čísla a zjistíte, jestli jste na hraně, nebo je dostatečná rezerva.
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
Ve VRM jsem hledal, najdu MPPT proud do baterie, proud na vstupu MPPT jsem od soláru nenašel ...
(i když je tam samozřejmě nějaký vztah a cca se dá dopočítat)
Tady z pohledu max proudu "nejsilnější" den 2025. Vytěžování neběželo, takže je vidět v poledne plnou baterii a sešup proudu dolů..
(i když je tam samozřejmě nějaký vztah a cca se dá dopočítat)
Tady z pohledu max proudu "nejsilnější" den 2025. Vytěžování neběželo, takže je vidět v poledne plnou baterii a sešup proudu dolů..
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
Chtěl jsem vložit obrázek, ale celý den mi to nejde. Když dám náhled tak vidím jen černý obdélník.
Tak to zkusím odeslat a uvidím.
Edit: pořád vidím jen černo. Vy ho vidíte? Třeba je problém jen u mě.
Tak to zkusím odeslat a uvidím.
Edit: pořád vidím jen černo. Vy ho vidíte? Třeba je problém jen u mě.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V

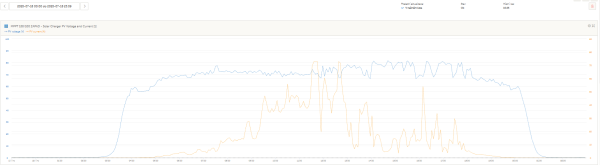

Zkusím z PC.
OK tady to jde.
Vlevo z panelů , vpravo do baterie.
OK tady to jde.
Vlevo z panelů , vpravo do baterie.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
Opravdu je to proud na straně z panelů ...? To se mi nezdá... Tam jsou 3S, ne ...?kolik?
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
ElektroEzs
- Příspěvky: 2564
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 83
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
U rodicu mam 600Wp CanadianSolar 3S s podobnym napetim a max napeti za celou dobu 128V u sebe mam 2S ty Leapton 480Wp a tam max napeti 92V minimalni napeti 60V a MPPT vyrabel.
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
gold1
- Příspěvky: 203
- Registrován: čtv lis 25, 2021 6:47 pm
- Reputace: 10
- Lokalita: Zdiby
- Výkon panelů [Wp]: 9120
- Kapacita baterie [kWh]: 27
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
To jsou zemepisne souradnice tve instalace.Radar píše: sob pro 20, 2025 12:05 pmgold1: díky za odkaz.
Ty první dva parametry jsem moc nepochopil, ale pro můj sklon a orientaci / azimut to tak je.
24x JaSolar 380wp(12xV+12xZ) ,2x Smartsolar 150/85, MPII 48/6k5→MP II 48/8000, 32x Narada 125Ah(2x16s)Lifepo4,16x EVE 280Ah, Victron Smartshunt 500A.
-
gold1
- Příspěvky: 203
- Registrován: čtv lis 25, 2021 6:47 pm
- Reputace: 10
- Lokalita: Zdiby
- Výkon panelů [Wp]: 9120
- Kapacita baterie [kWh]: 27
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Stringy 120V
Dokud to na tu strechu nenamontujes,tak se na zadny graf nepodivas.A napr. mppt configurator od Victronu pracuje primarne jen s temi max hodnotami z panelu(i kdyz je tam moznost rucniho zadani vsech hodnot),takze ti muze dost zkreslit moznosti vysledne instalace.Paulob píše: sob pro 20, 2025 12:13 pmA není jednodušší se podívat do grafu ve VRM v době maximálního výstupu a uvidíte, jaký máte maximální vstup proudu do MPPT? A uvidíte reálná čísla a zjistíte, jestli jste na hraně, nebo je dostatečná rezerva.
24x JaSolar 380wp(12xV+12xZ) ,2x Smartsolar 150/85, MPII 48/6k5→MP II 48/8000, 32x Narada 125Ah(2x16s)Lifepo4,16x EVE 280Ah, Victron Smartshunt 500A.
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V
A co jiného než proud z panelů by to bylo? Vždyť to odpovídá i vzhledem k tomu průběhu do baterie.Radar píše: sob pro 20, 2025 2:22 pmOpravdu je to proud na straně z panelů ...? To se mi nezdá... Tam jsou 3S, ne ...?kolik?
Je to 3s5p
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V

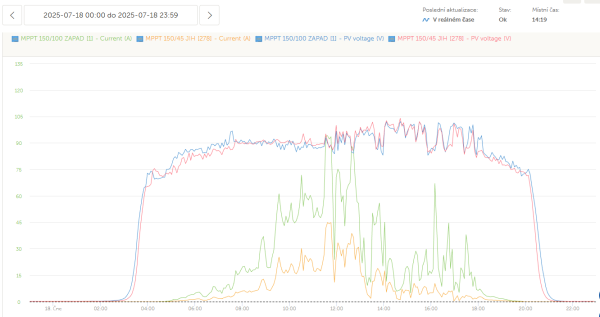

18.7.2025
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
18.7.2025
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
Jestli jsem to vytáhl správně, tak tomu nerozumím, nic jiné jsem z toho nedostal.
PV voltage, dvě MPPT - jasné
PV current, to se mi nezdá.
Schválně jsem to nechal v jednom grafu.
2S6P by měly mít proud za ideálních podmínek max 84A (14A každá dvojice)
2S3P by měly mít proud za ideálních podmínek max 42A (14A každá dvojice)
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 295
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Stringy 120V

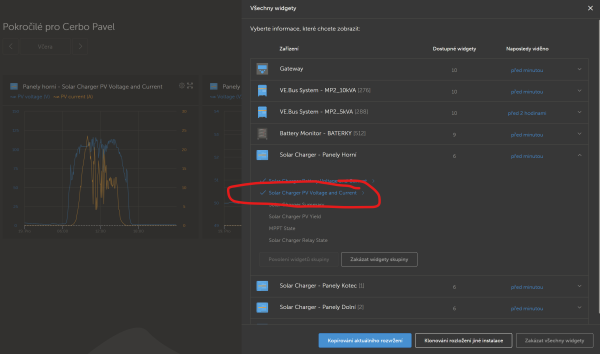

Ale ve tvém grafu nevidím PV current.
To máš graf vytvořený pomocí AI a ta je trubka a neumí to najít. Udělej to ručně.
To máš graf vytvořený pomocí AI a ta je trubka a neumí to najít. Udělej to ručně.
- Přílohy
-
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
Radar
- Příspěvky: 784
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 49
Re: Stringy 120V
děkuju
Tak pak tedy u mě takto ...
Tak pak tedy u mě takto ...
- Přílohy
-
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
