Návrh poloostrovnej FVE pre začínajúceho nadšenca do FVE

[cipis]

Prepinaci rozvadec:

Privod 4x10 z DS pres vypinac, privod 4x10 od FVE pres vypinac, (oboje se spousti, abys odpojil komplet vsechno na dalku) to jde na prepinac DS/FVE.
Z prepinace to jde na ten velky B DC6mA chranic, zde ti vznikne teprve to spravne N, a z nej uz pres jednotlive jistice (nejlepe vcetne spousti, abys to mohl odpojit na dalku kazde jednotlive) do tech potrebnych mist (dum, garaz, ...)
Jak mas tady privod z DS, tak krom teda na prepinac, tak ti pujde pres jistic vedeni k menici, opet 4x10.

Pokud bys chtel prepinat garaz a dum kazde zvlast, tak budes potrebovat jeste jeden ten velky chranic a budes mit dva N mustky, z kazdeho chranice jeden.

[Ghost86]

Dakujem. Hm.... skusim si to ale nakrelist neskor. Horsie sa mi to ako ne-elektrikarovi predstavuje.

Oprav ma ak sa mylim ale znamenalo by to:
- zrusit bod rozdelenia v skrinke DS a rozdelit to na tych RDC... nejako
- pouzivat 3f RDC EV typu B (mam kupeny 1f )
- potiahnut do garaze dalsi kabel (cyky 4x10)

[gupa]

Co lampa, to bod nebo dva, rozdělení. Viz.modrý dráty. Natahaný průběžně 4x10, ke světlu dvax 3x2,5 přes dvě pojistky, jedna 25A, jedna 10A.

[cipis]

Vsak jo, to jsem psal taky, at se to potaha 4x10 az do posledniho ozvadece. Ostatne to mam taky, na nasem cisle popisnem je asi 30-50 bodu rozdeleni (co chranic, to bod rozdeleni).

[Ghost86]

"odvolávám co jsem odvolal a slibuji co jsem slíbil" ------- vyzera to tak, ze nakoniec to predsalen bude DEYE. Konkretne 12KW 3f, najnovsia GEN5. Pravdepotobne sa mi ho podari zohnat za rozumnu cenu.

Upgdrade to bude asi zjavny, akurat ze ten uz budem musiet prihlasit....

A teraz, aky to bude mat vplyv na moje zapojenie?

[cipis]

Zadny, je uplne jedno, co tam budes mit za menic.
Snad jen ta nutnost/nenutnost B chranicu, jestli tento Deye ma psane, ze je nepotrebuje.
Moje Deye mikroinvertory maji psane, ze je nepotrebuji ...

[Ghost86]

Ano, RCD su sice napisane, ale Bcko nie je vyzadovane.

Pozeram kazdopadne teraz zapojenie a podla vsetkeho (pls pripadne ma opravte) ja budem mat toto:

Teda myslim si to, lebo rozpojenie PEN, je mimo menic (u mna v skrinke).
Je tam potom spomenute, ze PE vodic sa do load konektoru v tom pripade nezapaja.

[cipis]

Ne, to plati opacne, musi byt napsano, ze B NEjsou vyzadovane.

[Ghost86]

Len o RCD typu A sa tam pise ze sa moze pouzit. Manual hir: https://eshop.jm-tech.sk/fotky22974/fot ... ual_CZ.pdf

Co sa toho zapojenia tyka, tak pochopil som to dobre? Ked je bod rozdelenia u mna, PE load-u nezapajam?

[Ghost86]

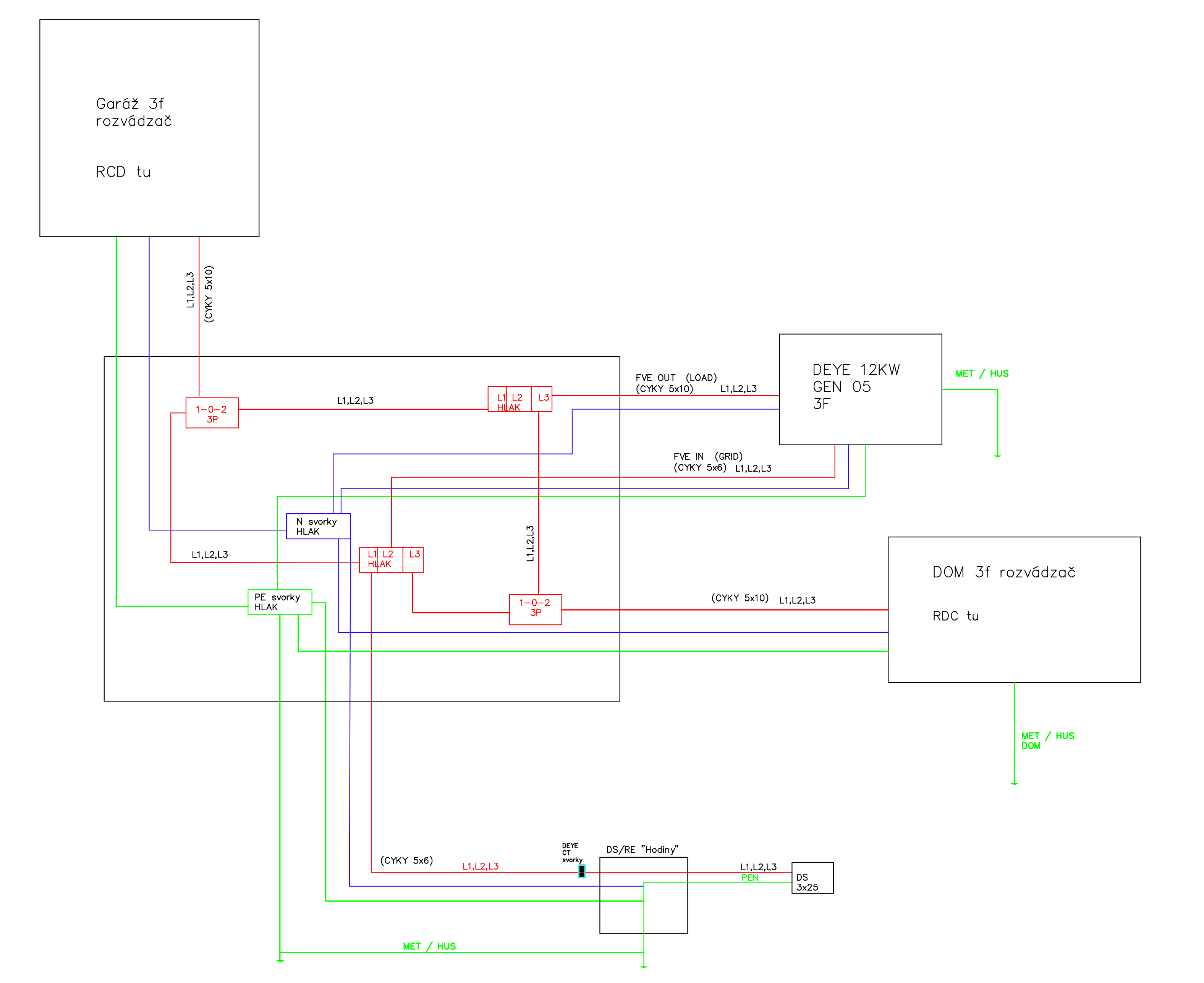

Tak, schema upravena, doplnil som aj prepinace pre dom a garaz. Chcem dat za nimi aj napatove rele, ale podstata by mala byt takato.
Este CT svorky musim predlzit a dat ich na vstup...

Prosim pekne o pripomienky, ci to naozaj takto bude takto bezpecne fungovat:

[cipis]

To přehoď, Lin a Lload, ať máš zem v té 5x10, tj. ať je 10mm2.

[Ghost86]

Ono to scheme vyzera jednoducho, ale asi to nebudem vediet spravit (myslim nahradit tu CYKY5x6). Co ale mozem urobit je ze potiahnem CYA10 (alebo aj CYA16 ak to ma zmysel) kabel z PE svorkovnice v tom "prepinacom rozvadzaci" a dam ju na vstup PE GRID IN. Nezapojim teda zž vodic z CYKY 5x6.

Toto mozem?

[cipis]

Já nemyslím nahradit, ale přehodit. Nepotřebuješ kvůli výkonu mít na výstupu desítku. 12kW dá ta 5x6 s přehledem. To takovou asymetrii neumí, aby to dalo 12/0/0. Nebo jo?

[Ghost86]

Urcite taku asymetriu nema, datasheet hovori "100% unbalanced output, max. output up to 50% rated power for each phase" (cize max 6KW na fazu?).

Takto, mozem to prehodit tak, ze na GRID dam 5x10 a na LOAD dam 5x6, potom vsak dom tiez pojde cez tu 5x6. Prudovo to zvladne, ale myslel som ze LOAD je dolezitejsi.

Kazdopadne ak to bude prinosne, tak to prehodim.

[sindyk]

Ano, do fáze max. 50% jmenovitého výkonu, tedy 6 kW. Jde ale o to, že LOAD může při hybridním provozu přetížit až do max. výkonu měniče + ze sítě, celkem až 45 A, proto je lepší mít na LOAD vetší průřez.
