Nemrátova FVE
Souhrn tématu
Diskuze o stavbě fotovoltaické elektrárny Nemrátova v Podkrkonoších zahrnuje plánování 33 panelů o výkonu 470 W, spotřebu kolem 12 MWh a využití Lifepo4 baterií. Projekt je zaměřen na novostavbu se čtyřmi bytovými jednotkami s elektrickým ohřevem vody. Uživatelé sdílejí technické detaily, návrhy zapojení a diskutují o optimalizaci systému včetně monitorování a chlazení komponent.
-
VencaHejral
- Příspěvky: 45
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 0
- Lokalita: Semily
Re: Nemrátova FVE

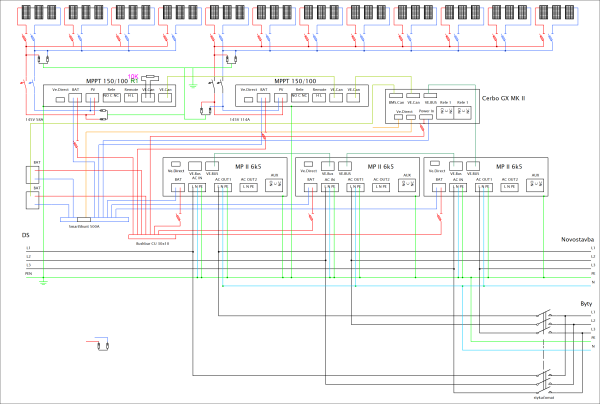

Přikládám schéma jak bych to asi tak viděl.
Piště prosím co je špatně.
Úplně si nejsem jistý s nuláky na výstupu MP, předpokládám že je mám špatně. A pak by mě zajímalo jestli relátka na MPPT jsou programovatelná - připojil bych na ně ventilátory na případné jejich chlazení.
Bateripacků bych časem chtěl mít až 6ks. tam bude asi nutné dokoupit další Cerbo na jejich monitorování nebo bude stačit redukce USB-Ve.Direct?
Na jednom z MPPT je 24 panelů - budou ale 12ks na východ a 12ks na JZ takže nepředpokládám že bude zatížení MPPT maximální.
Piště prosím co je špatně.
Úplně si nejsem jistý s nuláky na výstupu MP, předpokládám že je mám špatně. A pak by mě zajímalo jestli relátka na MPPT jsou programovatelná - připojil bych na ně ventilátory na případné jejich chlazení.
Bateripacků bych časem chtěl mít až 6ks. tam bude asi nutné dokoupit další Cerbo na jejich monitorování nebo bude stačit redukce USB-Ve.Direct?
Na jednom z MPPT je 24 panelů - budou ale 12ks na východ a 12ks na JZ takže nepředpokládám že bude zatížení MPPT maximální.
- Přílohy
-
-
Paulob
- Příspěvky: 299
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Nemrátova FVE
Tak já odpovím aspoň na relátka. Ano. Jsou programovatelná.
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3x3s5p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
6xPylontech us3000c,21.6kWh-
ElektroEzs
- Příspěvky: 2619
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 85
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Nemrátova FVE
Prepetovky u panelu se dava jedna do kombiboxu a druha pak u regulatoru kdyz je vedeni delsi jak 10m. Nemusi byt u kazde trojce panelu.
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
pibi
- Příspěvky: 1553
- Registrován: ned led 01, 2023 6:17 pm
- Reputace: 330
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 16kWp
- Kapacita baterie [kWh]: 44kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Nemrátova FVE
Proč máš za střídačema síť TN-C? Na předchozí stránce píšeš o přívodu 5x10mm2 a na obrázku tam máš výstupy zapojené jako TN-S.
K čemu 2xSmartShunt 300A? Dej 1ks 500A (nebo 1000A) a za něj připoj baterky a každou jisti zvlášť. U sebe mám možnost odpojit baterky v obou pólech.
K čemu 2xSmartShunt 300A? Dej 1ks 500A (nebo 1000A) a za něj připoj baterky a každou jisti zvlášť. U sebe mám možnost odpojit baterky v obou pólech.
9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
gupa
- Příspěvky: 3549
- Registrován: sob pro 29, 2012 10:22 pm
- Reputace: 162
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: Nemrátova FVE
Já nevím, ale nezačíná návrh měničů od spotřebičů?
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT, ABC-&-XYZ mypower.cz Ať ti to běží jako hodinky na baterku s čerstvou expirací! Zdejší slova: To by bylo, abychom na tom šetření nevydělali!
-
VencaHejral
- Příspěvky: 45
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 0
- Lokalita: Semily
Re: Nemrátova FVE
pibi píše: úte pro 30, 2025 4:50 pmProč máš za střídačema síť TN-C? Na předchozí stránce píšeš o přívodu 5x10mm2 a na obrázku tam máš výstupy zapojené jako TN-S.
K čemu 2xSmartShunt 300A? Dej 1ks 500A (nebo 1000A) a za něj připoj baterky a každou jisti zvlášť. U sebe mám možnost odpojit baterky v obou pólech.
Přívod od elměru mám 4x10 dále pak 5x10
Dobře, dám jeden 500Shunt
Pojistku budu mít jen na + pólu, - pól bude uzeměn. Oba póly ale pujdou odpojit odpojovačem. Na + bude pojistka na - jen nůž.
-
VencaHejral
- Příspěvky: 45
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 0
- Lokalita: Semily
Re: Nemrátova FVE
Máme spotřebu kolem 6MWh + spotřeba bytů
Zatím úplně nevím jakou budou mít spotřebu byty.
Vidina je že by FVE krmila novostavbu a když by bylo energie dostatek tak i byty.
-
VencaHejral
- Příspěvky: 45
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 0
- Lokalita: Semily
