Rušení z kombiměniče

[GHLL]

Mám kombiměnič AXPERT MAX E TWIN 11KW. Kombiměnič nemá zapojený AC vstup (jedu jen ostrov) AC výstupu má spojený N a PE. Z AC výstupu (přes jištění) jde cyky kabel k bojleru společně s cyky kabelem od termostatu topení v jedné liště, cca 3m je společný souběh kabelů.
Vypozoroval jsem na REGULÁTORU TECH - PRO SMĚŠOVACÍ VENTIL že mi nějak často cvaká a spíná relé pro sepnutí čerpadla a to i v případě kdy není povel k sepnutí čerpadla, čerpadlo jen lehce problikne. Došel jsem k tomu že se to děje jen když je v provozu kombiměnič.
Jde tohle nějak "odrušit" nebo kabel od termostatu vest jinou trasou než kabel k bojleru, čí ho nějak odstínit??

[kuba47]

To je bohužel vlastnost jednofázových galvanicky neoddělených střídačů. Navíc nulák u Axperta přepíná natvrdo mezi plusem a mínusem panelů, velká tlumivka je jen na fázi. Nedá se ta komunikace termostatu vést krouceným párem, třeba FTPčkem?

[GHLL]

Jo můžu to dát i jinou trasou, aby to nebylo v souběhu.. Magnetický feritový filtr asi nepomůže co?

[Soban]

Co je to za sběrnici?

Podle typu se může řešit zakončení.

Ale nejlepší je když je minimálně odstup 10cm.

[kuba47]

Magnetický feritový filtr asi nepomůže co?

Spíš ne, ale třeba Deye k měničům dává toroidní jádra na odrušení PV vstupu, někdy snad i na AC výstup. Tak možná to nějaký efekt má.

[kyocera]

Ten AXPERT MAX E TWIN 11kW je asi stejné uvnitř provedení jako EASUN 11kW.
Já tento měnič 11kW nemám, ale leze z toho neskutečné rušení.
I ze vstupu pro FV panely.
S tímto měničem 11kW jsem se setkal a měl jsem možnost připojit osciloskop. Odhaduji, že ten měnič 11KW nemá vstupní ani výstupní filtry na potlačení rušení. Tak začal bych tím, že podívat se na SA nebo alespoň osciloskopem se podíváte na to jak měnič pracuje a pak je potřeba řešit
odrušení na vstupu i výstupu. Na vstupu je potřeba si uvědomit, že filtr si musí poradit s DC složkou v tlumivkách. Můžete zkust hnědé toroidy neu flux.
Cenově jsou na nízké hladině. Začněte měřením za provozu na vstupu a výstupu a když by jste si s odrušením nevěděl rady, můžete mně napsat SZ a zkusím Vám poradit podle toho co naměříte.

[kuba47]

Záleží, jaký Easun. SMH vůbec žádné odrušení nemá, SMG má myslím malou odrušovací tlumivku na AC, SMW (shodný s Axpertem MAX) má tlumivku i na PV.

[MikroCZ]

Potvrzuju SMH-III 48V 6,2Kw. Radio vedle něho prostě neposlechneš. Už sem přemýšlel, jak odrušení pomoci. Jaký toroid a na co jej namotat... Deye dává na PV vstupy dodává vcelku masivný toroid.

[kyocera]

Odrušení se musí navrhovat cíleně. Pokud nemáte SA , spektrální analyzátor, tak alepoň osciloskopem zkuste na vstupu a výstupu za provozu
zjistit hlavní kmitočty, které mají nejvyšší amlitudy a největší podíl na rušení. SA by uměl vidět i rušivé harmonické , ale alespo%n zjistit ty základní rušivé kmitočty které jsou pracovní ,tedy funkční . Na vstupu od panelů pracuje jeden měnič co dodává napětí DC do baterky to je první kmitočet a pak je modulace sinus PWM a to je druhý kmitočet . Správná skladba filtrů má být vstupní filtr od panelů - potlačení souhlasného rušení , v měniči sinus dolnofrekvenční propust a výstupní filtr na potlačení souhlasného rušení a ještě někdy je tam navíc i sinus filtr .

[Kajap]

Ot: vsera jsem resil ruseni asi radiove - na netatmo weather jsem zapnul modul, a prestal se zaznamenavat externi modul (jsem vykoukal z logu ze ve stejny cas), tak mi to bylo divne ze by ve stejnou chvili dosla baterka… pak jsem si vsimnul ze jsou topologicky ve stejne ose k zakladnove stanici…i kdyz dost (nekolik) metru od sebe - dost divne …

Tak jsem ji o 10 cm posunul a najednou ta puvodni zacala chodit… nechapu to. Jedine ze by vysilaly ve stejne milisekunde a vzniknul jamm? Nevim osciloskop nemam jen flipper zero a ten nevim zda to umi chytit, z okoli mi lovil jine meteo senzory…

A to posledni firmware tusim z verze v202 -> skok na ver300 mel resit nejake EMC zalezitosti (RED Directive): https://helpcenter.netatmo.com/hc/en-us ... ts-modules ~> https://www.tuvsud.com/cs-cz/cinnosti/c ... zarizenich (nevim tedy jestli bezpecnost nebo vysilaci vykon, zaobleni vlny

JeAt zije ruseni.

[kuba47]

Na vstupu od panelů pracuje jeden měnič co dodává napětí DC do baterky to je první kmitočet a pak je modulace sinus PWM a to je druhý kmitočet . Správná skladba filtrů má být vstupní filtr od panelů - potlačení souhlasného rušení , v měniči sinus dolnofrekvenční propust a výstupní filtr na potlačení souhlasného rušení a ještě někdy je tam navíc i sinus filtr .

Jo, to je ta "lepší" část. Ale na nuláku žádné PWM ani dolnofrekvenční propust není, ten jde z tranzistorů přes měřicí shunt rovnou na výstupní svorku a přepíná s frekvencí 50Hz. Axpert tam má ještě tlumivku (coupled inductor), přes kterou prochází L i N, ale ta zdaleka nemůže stačit, aby omezila tu proudovou špičku, která tam vznikne vlivem kapacity panelů vůči zemi.

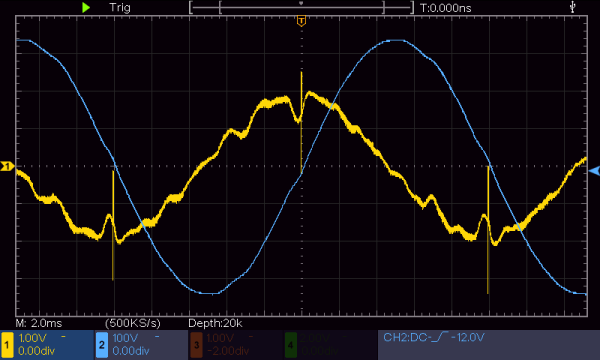

Pro představu takhle to vypadá u mě (modrá = fáze, žlutá = půlmetrový drát):

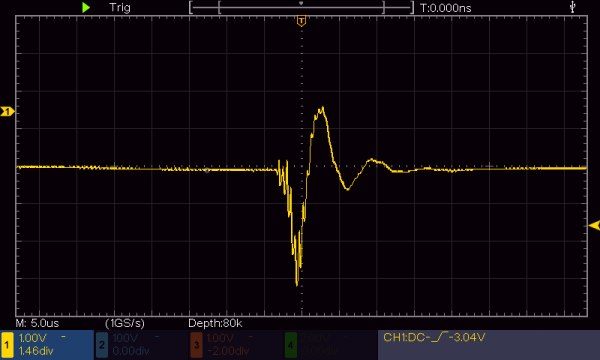

Po zvětšeni:

A to měřím v pokoji na stole, ne u střídače.
