Stavba FVE - 2x strig 4 400Wp

[GHLL]

Včera jsem dokončil umístění Al profilů pro 8 panelů na výhodní straně ▼▼▼

Umístění AL profilů - Východní strana

Střecha je z Al šablon, musel jsem dobře rozměřit ukotvení háků tak abych se strefil na latě a krovy. Střešní nerezové háky jsem podlepil polyuretanovým tmelem ▼▼▼

Podlepení háků

A ukotvil nerezovýma vrutama 8 x 90, tam kde bylo potřeba i vrutem 8 x 140 s nerezovou podložkou a těsnící gumou ▼▼▼

Ukotvení háků

Následně jsem zapravil polyuretanový tmel ▼▼▼

Zapravení háku

Pro jistotu jsem ještě háky přelepil Flexi pásem s bitumenem ▼▼▼

Zaparavení Flexi pásem s bitumenem

Byla to docela piplačka, tak věřím že vše bude dobře těsnit...

[GHLL]

To sem rád že tu máme zase Velikonoce, volný čas je potřeba využít...

Materiál na DC rozvody od panelů

Stále nemám úplně jasno ve vhodných T1 a T2 svodičích - Muj dotaz > ZDE <.
Předpokládám že se musí vycházet z napětí stringu, takže pokud budu mít string: 256V (312Voc) 17,3A > 4 400Wp použiju na půdě v DC rozvaděči T1 - SVODIČ BLESKOVÝCH PROUDŮ který "snese" 312VoC, nebo postačí svodič který snese "256V" ??? třeba FLP-PV275 V/U na 275V ?

[Migel]

Tu FLP-PV275-V/U by som tam nedaval ako prvu ale FLP-PV550-V/U
Moze sa ti stat to ze ti napetie vyskoci viac ako 280V v jarnom pocasi ked slnko vyjde z oblakov a panely su chladnejsie, tak ti to ta prepetovka chyti.ak mas VoC 312V skus najst nieco blizsie ktomuto napetiu(ale pochybujem ze zozenies) takze najbilzsie napetie je 500V.
Druhu prepetovku das pred regulator uz na take napetie ktore regulator znesie max na vstupe.

[Migel]

Ako T2 pred regulator by som potom pouzil taketo nieco...: https://ecoprodukt.sk/p/80426-zvodic-pr ... v-dc-20458
Vydrzne napetie bez zvodu ma 315V takze pocitam stym ze regulator mas na toto napetie vybrany ked budes mat stringy stakym napetim ako pises

[kodl69]

Pozor ještě na jednu věc, naprostá většina hybridních měničů má panely galvanicky spojené se sítí ! Z toho plyne i nutnost dimezovat přep. ochrany tak, aby se neaktivovaly už při max. napětí proti zemi, které může být o víc než 300V vyšší než je napětí stringu (superponované maximum AC na DC napětí panelu)
A to je taky důvod k používání přepěťovek v Y zapojení. Tj přepěťovka nechrání měnič před zničením, ale jenom před požárem...

[GHLL]

Hoši dík za vysvětlení... Takže bych to provedl následovně:
string: 256V (312Voc). Hybridních měnič: EASUN Isolar SMW 11KW - 150A - na Vstupu Max. 500 V DC
Do DC rozvaděč na půdě bych dal FLP-PV550 V/U
Do rozvaděče dole u měniče Citel DS240S 280V DC - Ten Citel je do 350Vdc.
@kodl69 - vzhledem k tomu co píšeš, nemám raději dole u měniče použít T2 na 500V Citel DS50PVS 500V DC ???
Případně bych použil SLP-PV500 V/U S - Ať je vše od jednoho výrobce..

[kodl69]

jasně, ty 500V by to měly ustát. U hybridů obvykle vídám 600V nebo 1000V přepěťovky (samozřejmě stringy s víc než 10-ti panely).

[GHLL]

Nainstaloval jsem DC rozvaděč na půdě na Cemvin desku ▼▼▼

DC_Puda

Odvod k měničům je kabelem H1Z2Z2-K 10 mm2 v ocelové trubce ▼▼▼

DC_Puda_zadek

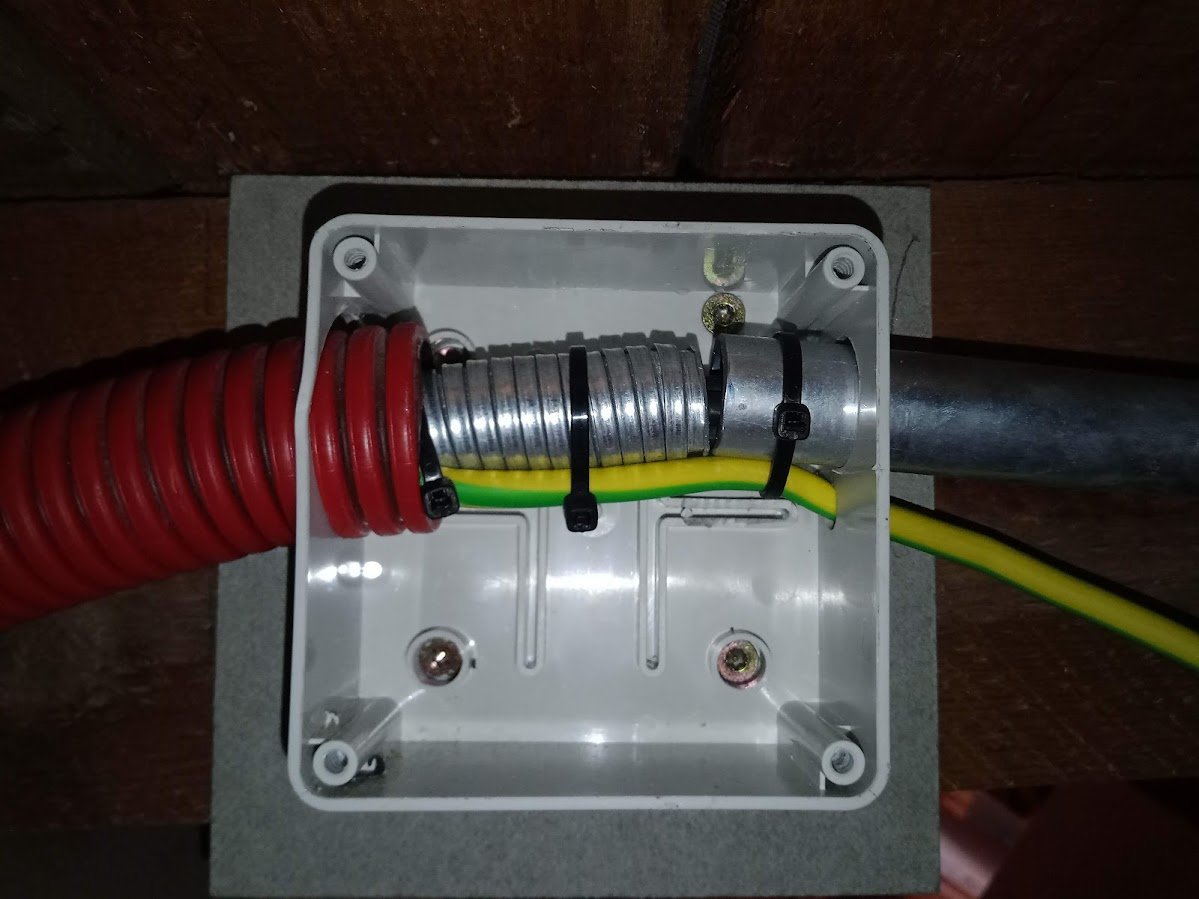

Přechod do PVC trubky jsem vyřešil malou krabicí podloženou Cemvin deskou ▼▼▼

Prechod do PVC trubky

[kodl69]

Kopoflex na půdě... 1.) je do země a nikam jinam. 2.) není hlodavciodolný 3.) není nehořlavý ani tepelně izolační.

[GHLL]

@kodl69 - Ano, bohužel , je tam z dřívější stavby, nereálné ho vyměnit, je asi 1m v půdním prostoru, pak už ve zdivu.

[Radar]

Jako průchodka / chránička myslím dobrý, ale ty kabely by se přece ještě daly dát do toho do husího krku...

[GHLL]

Jako dát do té kopoflex chráničky ještě husí krk a do něj teprve kabely.. No teoreticky by se to tam asi vlezlo....

[JirkaE]

Jako dát do té kopoflex chráničky ještě husí krk a do něj teprve kabely.. No teoreticky by se to tam asi vlezlo....

Jsou varianty z pozinku i nerez

https://www.ebay.de/itm/182760556965?ch ... gKAf_D_BwE

[GHLL]

Zemnící vodič žlutozelený do ochranného krku dávat nemusím, je tak?

[Migel]

Ja som dal lebo bol cierny nech to nebije moc do oci

[GHLL]

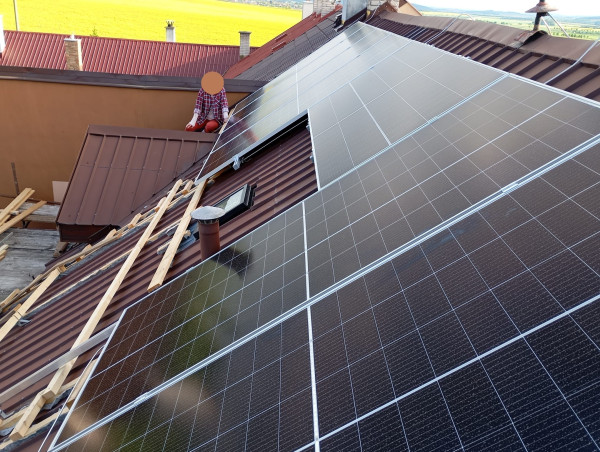

Konečně jsme dostali panely na východní stranu

Panely východ

Neskutečná piplačka je srovnat, jsou to těžký (29kg) a velký 2,4m x 1,1m potfory...
Chlapi čím mažete spoj nerez matka - nerez šroub? Samozřejmě jsem jich par zatrhl Pak už jsem vše mazal alespoň vazelínou...
Pokud to jde tak dávám pozink matku na nerez šroub tam se to nekousne...

[Lubik]

Na nerez měděná pasta. Stačí malinko, bez toho se snadno koukne

[pibi]

viewtopic.php?t=7376#p150614
Na střeše jsem používal pastu Molykote 1000 v tubě, protože se s ní dobře manipuluje a M8 šroubek jde strčit hrdlem do tuby, nemusíš mít špinavé prsty.
https://www.inerez.cz/zbozi-pasta-na-sr ... soQAvD_BwE
V dílně používám obyčejnou levnou Molyku G.
https://www.sotaoil.cz/Mazivo-MOGUL-MOL ... eni-0-25KG
