Eybond Modbus RTU - invertor GridFree SUN-1(2)000 - E

[glottis]

pekny a deska se da sehnat kde? Nebo schema?

[Jarda H]

Objednat se dá z Němec přímo od Truckiho ....koukněte na ta videa od Christiana , je tam vše vidět , dole je email na Truckiho v komentech.

Jarda

[glottis]

Objednat se dá z Němec přímo od Truckiho ....koukněte na ta videa od Christiana , je tam vše vidět , dole je email na Truckiho v komentech.

Jarda

aha, nemecky neumim tak jsem to tak prolit. A ty to teda mas? kolik to stalo? A funguje to ok a spolehlive?

[ca266054]

Kdyby někdo hledal a potřeboval registry k Eybond Modbus RTU, je to částečně kompatibilní s "Modrásky" od GWL GF-SUN-1000 a GF-SUN-2000 (Střídavý střídač GridFree s omezovačem 1kW SUN-xxxx). Odzkoušeno na GF-SUN-1000, rozhraní je RS232. Tímto protokolem s měničem komunikuje Wifi modul prodávaný k měničům. V příloze originální čínský manuál a částečně přeložený do češtiny, možná se to bude někomu hodit.

Modbus RTU Protocol 宁波德业V100.pdf

CZ Eybond Modbus RTU Protocol Gridtee registry SUN.pdf

Dobrý den, jsem tu nový a pátrám po nějakém softwaru pro ,,modráska'' GF-SUN1000G2 zatím marně po něčem, co se dá ihned jakž takž použít, aniž by se k tomu musel psát nový program. Pokud něco takového existuje, dejte mi prosím vědět.

[ca266054]

Dobrý den, jsem tu nový a pátrám po nějakém softwaru pro ,,modráska'' GF-SUN1000G2 zatím marně po něčem, co se dá ihned jakž takž použít, aniž by se k tomu musel psát nový program. Pokud něco takového existuje, dejte mi prosím vědět.

[ca266054]

Podařilo se mi přímo od Deye Ningbo získat Modbus Rtu protocol v angličtině, je to ale verse označená od nich jako V117, podle našeho značení možná V1.17 .. není to ovšem verze pro SUN1000G nebo 2000G2, na moje dotazy po verzi protokolu pro tyto typy už mi odpovídali mlčením, takže ten protokol už nejspíš někde zahrabali .. nicméně základy toho protoklu jsou podobné, zapsaná verze protokolu je tam v mém SUN1000G V100 a dekryptací se mi z toho nějaká data podařilo dostat.

[ca266054]

Někdo mi poraďte, jakým způsobem se sem dá ten prottokol připojit ...

[ca266054]

Časem a dost pracně se mi to připojit konečně podařilo .. data v příloze jsou ale pro minielektroměr SDM120M ..

[Marek4444]

Časem a dost pracně se mi to připojit konečně podařilo .. data v příloze jsou ale pro minielektroměr SDM120M ..

Dobrý den. Jak máte prosím připojeného modráska ? Je to přes konektor rs232 ( pro wifi dongl?) nebo jak vlastně sním komunikujete? Děkuji

[jozko82]

Ahojte.

Zaregistroval, pripadne vyskusal niekto z vas pripojenie modraska cez ESPHOME?
ESPHOME modrasek

[glottis]

videl jsem ale nekzousel. Mam to vycitane z toho seriaku a i to se mi ze skusenosti s tim zda k nicemu. Modrasek vse meri hodne nepresne. Presnejsi je si koupit treba shelly a merit AC na nem. A baterii mas zase v BMS. Kdyby tim sel modrasek i ridit, to by byla jina.

[TomHC]

Glottis, aký je pinout toho DE-9 REMOTE konektoru? Stačí len pasívne čítať čo posiela, alebo treba komunikáciu iniciovať? ESPhome komponent SUN_GTIL2 si neskúšal? Chcem aspoň nejaké dáta z neho dostať dík

edit: aspoň na tom ESPhome píšu že "The inverter will report new measurements approximately every 1.3 seconds."

[glottis]

Ja to mel pripojene podle tohoto: https://github.com/BlackSmith/GFSunInverter
Do prilohy pak davam zdrojaky co jsem v esphome pouzival, nez prekopali komponenty. Pasivne poslouhat nestacilo, bezi tam nejaky modbus a muselo se ptat.

To aktualni z esphome jsem nezkousel, protoze kdyz to tam dali, tak jsem to uz nemel. Ale je to pristup jako od veci od trucki. To se pripojuje jako sniffer na komunikaci s display. A pak to opravdu bude mit cerstva data klidne po tech 1,3s. Na tom DB9 RS232 to je zprumerovane na 5 minut.

[TomHC]

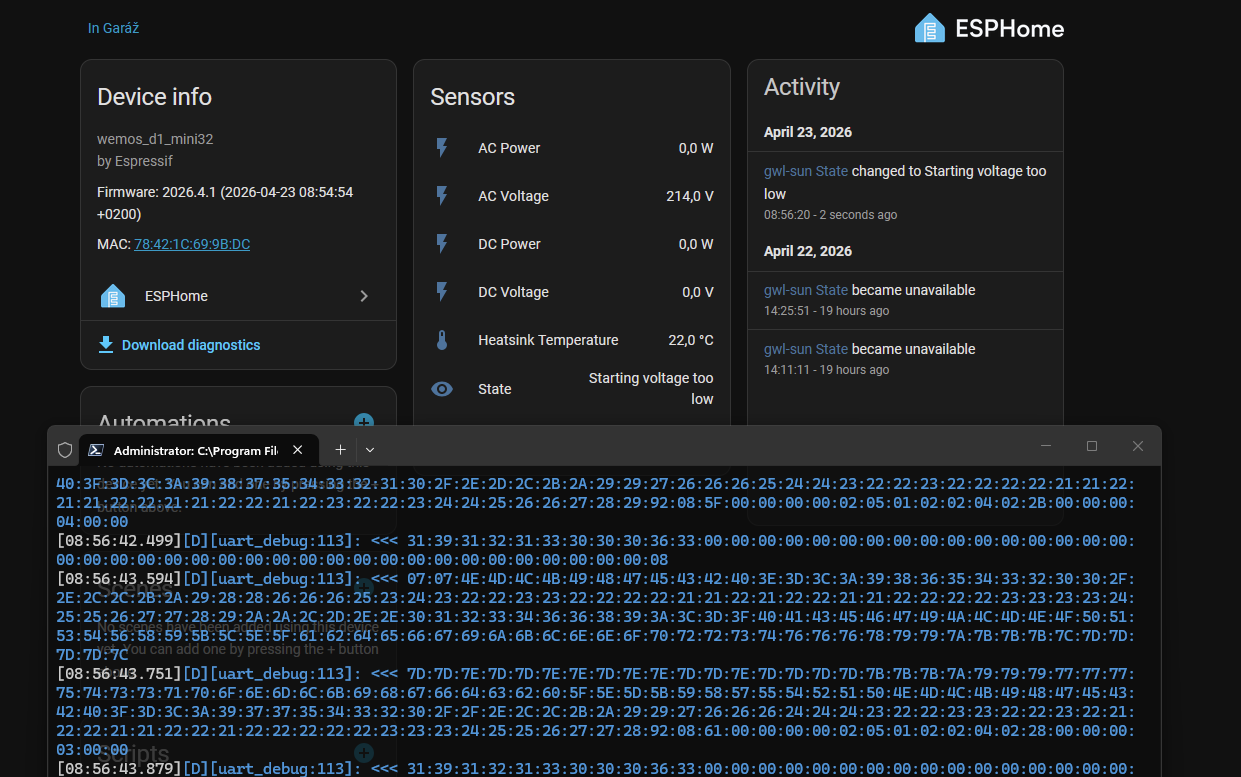

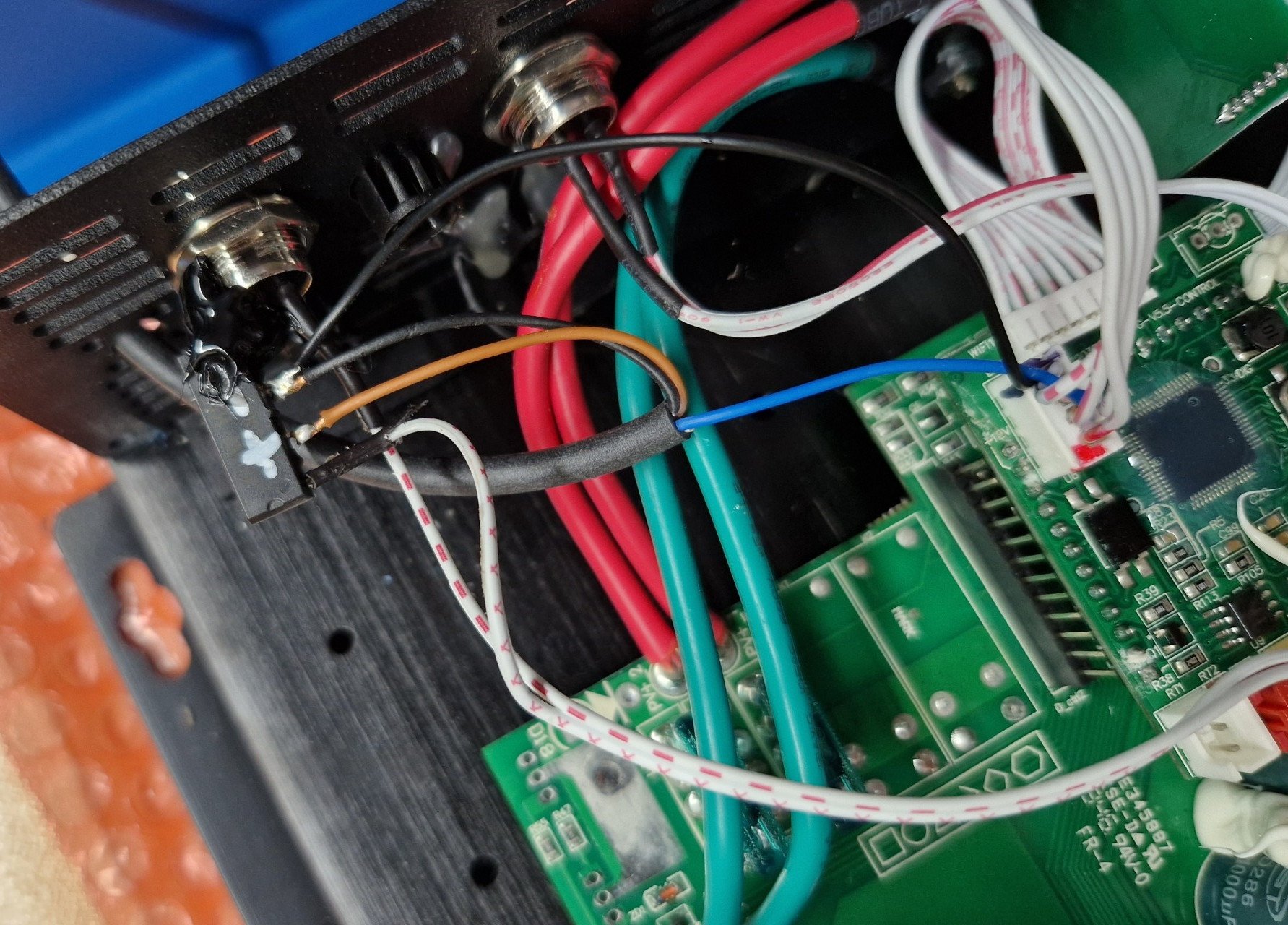

Takže rozchodené cez ESPhome komponent SUN_GTIL2, na konektor limitéra som priamo naspájkoval mini-relé a 3-žilovým káblom to pôjde do ESP32 ktoré bude vyčítať údaje a odpájať limitér

[glottis]

Jen zase musim varovat, ze odpojeni limiteru muze vest k zaseknuti modraska na aktualnim vykonu. Jednou se mi to stalo a nekomu dalsimu tu z fora taky. Mozna Jirka?

Jinak asi jsi to videl ale prozkoumej
https://github.com/trucki-eu/RS485-Inte ... GTIL2-1000

To dela takovej jako interceptor mezi ridici deskou a display a umi to menit hodnoty nastaveni. To co mas ted jen posloucha ale mozna by tohle slo dopsat do esphome a dodelat ten interceptor A ridit to nastavenim a ne odpojenim sondy

[TomHC]

trucki-eu repo som videl, ale dosku zrejme predáva ako hotový produkt, v repo nie je ani zdroják ani schémy, ani nič...

Mohol by som odpočúvať UART komunikáciu, urobiť zmenu parametru a sledovať čo pošle doska. Uvidím, zatiaľ to nechám žiť takto.

EDIT
Vytvoril som alert, že ak bude stále dodávať výkon a relé limitéra bude odpojené, tak dostanem notifikácie. Ak na to príde, viem diaľkovo vypnúť MUST ktorého výstup posilňuje...

[JirkaE]

Jen zase musim varovat, ze odpojeni limiteru muze vest k zaseknuti modraska na aktualnim vykonu. Jednou se mi to stalo a nekomu dalsimu tu z fora taky. Mozna Jirka?

Včera se mě opět seknul Modrásek na 50-55W a potvrzuju znova, že nevím co to způsobuje - tentokrát sem již stejnou chybu neudělal a o restart Modráska se nepokušel a rozjel u toho spotřebu 2x nahoru a dolu - za video asistence Migela (kterému i veřejně znova děkuji) a světe div se, zaseknutý Modrásek se tentokrát po dvou pokusech ze zaseknuté polohy na 50W odpoutal a sjel zpět na nulu (a pak i vychladl...)

Natočil sem i video, že odpojení CT-Sondy nemá vliv, z nějakého důvodu se na těch 50-55W držel...

Musím k tomu napsat, že držel celou dobu teplotu na 45-50°C = něco se tam děje = není to dobrý takhle provozovat - pořád nevím proč a co ten chybový stav způsobuje.

Velmi pravděpodobně pak vypnutí AC nebo DC strany = nevím které - v tomhle stavu - v tom lednu způsobilo následnou smrt mého Modráska - když sem se pokusil o restart.

Restart nedělat pomohlo mu naopak tentokrát - naložit pořádnou zátěž

Tentokrát to byl jiný kus, jiná SW verze od jiného dodavatele = byl to ten nejstarší kus který mám a není již jediný v záruce.

[Valdano]

Natočil sem i video, že odpojení CT-Sondy nemá vliv, z nějakého důvodu se na těch 50-55W držel...

Zkusil jste v tom stavu vyzkratovat vstupní konektor pro CT sondu přímo na modráskovi? Pokud ne tak to příště vyzkoušejte až se vám zase modrásek sekne.

[Radar]

Chlapi, já už ty témata k Modraskovi nestíhám sledovat, ale vy mě děsíte...Jirko, u Tebe zase trable?
Až mi to pojede, zkusím z konektoru CT vyvést dva stíněné fousy na zkratovací relé , jak Valdano psal. A nebudu to jen rozpojovat

[Valdano]

Pokud by se ukázalo, že je ve firmware modráska nějaká chyba, která může způsobit to, že i když bude přímo vstup modráska pro CT sondu vyzkratován tak modrásek i přesto na nějakou dobu zamrzne s trvalým nenulovým výkonem tak jako havarijní řešení by bylo vhodné odpojit DC vstup, ze kterého modrásek čerpá energii. AC výstup modráska při generování výkonu není vhodné odpojovat z důvodu rizika poškození modráska jak už vyplynulo s dřívějších diskusí, ale odpojení DC vstupu modráska by mělo být bezpečné. Tedy mít DC vstup modráska zapojený přes stykač a rozpojit v případě podobného problému. Odpojení zdroje energie, ze kterého modrásek čerpá by nemělo způsobit jeho poškození.
