Jablotron JA-SOL 2,5

[Kajap]

“ • Povolený rozsah napětí z fotovoltaických panelů 120 V DC až 450 V DC, proud až 12 A”

Tzn. když pujde z panelu 15A, tak využije jen 12A chapu to spravně?

Dnešní panely už mají >12A https://eshop.elkov.cz/products/fotovol ... ribrny-ram

[pave69]

Dají se sehnat i panely do 12A, buď menší nebo s větším napětím - rozhodně bych doporučil jít tímhle směrem, protože se z té plochy tak dostane větší výkon, ve špičce nebo v teple. Třeba: https://www.iftech.cz/v/1521877/solarni ... -cerny-ram

[JirkaE]

Tzn. když pujde z panelu 15A, tak využije jen 12A chapu to spravně?

Lze najít více panelů pod 12A a s vyšším napětím = ideálních pro ohřev vody.

Některé MPPT-Regulátory na ohřev vody - se na maximální hranici proudu nebo napětí zastaví a hlásí chybu (pak je často nutné ručně restartovat) a některé nehlásí nic a rovnou se z nich začudí...

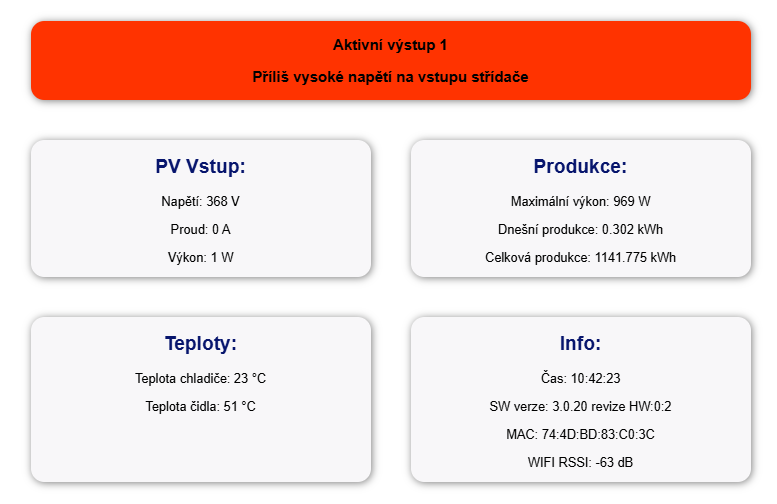

Tohle mě napsal ten můj aktuálně připojený SAPRO když jsem ho testoval na stringu s největším napětím a pípal alarm = další super ochrana (kvůli některým pacientům....) i v tomhle případě je nutný restart - přímo na regulátoru, nebo takhle přes prohlížeč i vzdáleně...

Edit, koukal jsem zpět - byli to dva dny po sobě, 30.10. takhle enormní - už si prd pamatuju - pak jsem to už nezkoušel znova

[kyocera]

Recenze
Srovnávání Ja Solar Jablotron 2,5kW s regulátorem ohřev vody MPPT obdélník. Regulátorů MPPT obdélník na ohřev vody mám více druhů ale nejvíce používám analogové řízení V control bez procesoru. Nejprve jak se chová a reguluje regulátor MPPT obdélník na ohřev vody.. Regulátor obdélník vstupní napětí ani nezvyšuje, ani nesnižuje, ale DC napětí rozseká kmitočtem 50Hz a na výstupu je H můstek,/ H můstek jsou dva polomosty-4 tranzistory /, který střídavě přepíná výstup tak, že jeden obdélník je kladný a druhý záporný . Přepínání obdélníků na výstupu + a – je z důvodu ochrany termostatu , protože každý oblouk průchodem nulou zhasne. A termostat při rozepnutí se nezničí a neshoří.
Regulace MPPT je pak prováděna šířkou výstupního pulsu . Regulátor tedy jako by odlehčil zátěž spirály při malé energii DC z panelů tak, že výstupní pulsy jsou užší až velmi úzké a tím dojde dodání k menšímu výkonu na straně AC do spirály. Řízení pulsu se nejčastěji provádí metodou V control, tedy udržování stejné hodnoty napětí na panelech v blízkosti n x Ui. Kde k n je počet panelů a Ui je optimální hodnota napětí panelu , kdy je odevzdaný výkon z panelu maximální.
Nyní popis Jablotron 2,5kW
Na vstupu je filtr na potlačení souhlasného rušení a dále zvyšující měnič s jednou cívkou a dále je tam H můstek s modulací sinus a dolnofrekvenční propust a výstupní fitr na potlačení souhlasného rušení.
Takže výstup sinus je a regulace MPPT se zde provádí nikoliv šířkou impulsu ale snižování a zvyšováním napětí sinusovky. V návodu se sice píše, že regulace je od 0V do 230V, ale současně je v návodu uvedeno, že výstupní napětí se odpojuje, pokud je nižší jako 55V , tedy rozsah regulace je v rozsahu AC na výstupu 55V až 230V . Od pohledu jsou zde dva ventilátory. Je tedy jasné, že taková technologie má mnohem větší ztráty než jen regulátor s obdélníkem 50Hz. Ztráty jsou ve zvyšujícím měniči a také H můstek s modulací PWM desítky kHz má vyšší přepínací ztráty ve srovnání s H můstkem, kde je pouze 50Hz přepínání.
Pak jsem přistoupil k měření Jablotron naprázdno, bez zátěže . V návodu se píše, že DC napětí na vstupu může být v rozsahu DC 120V až 450V. Mám dva spínané zdroje 230V/ 60V/ 150W.
Nejprve jsem zapojil 60V na vstup. Nestalo se vůbec nic. Ale v návodu se také píše, že Jablotron každých 10minut dělá test . Tak jsem 10minut čekal a za deset minut displej hodil hlášku 15. To je nízké napětí na vstupu. Pak jsem zapojil dva spínané zdroje 60V do serie a 120V připojil na vstup Jablotron. Stále bez výstupní zátěže. Za deset minut měnič ukázal symbol propojení vstupu a zátěže na displeji a ukázal výstupní napětí AC 230V. Pak jsem jako zátěž zapojil žárovku s vláknem 220V /40W a ta se rozsvítila naplno a na displeji bylo AC 230V. Tedy potřebný výkon DC na vstupu měl rezervu až do 300W a spotřebič měl jsem 40W
A na výstupu bylo více jak 55V- 230V, regulátor pracoval s velkým odporem zátěže. Odpor vlákna žárovky 40W byl 1230 Ohm. . Regulace smyčky MPPT byla maximální, tedy na výstupu bylo AC 230V. Proto Jablotron pracoval a pustil i malý výkon 40W zátěže na výstup. .
Když už žárovka svítila, bylo možné projet pohyb zobrazení na displeji nahoru a dolů. A ukáže to i kmitočet sinus 50Hz, napětí okamžitý výkon . Ale na displeji můžete jen zobrazovat. Nic nejde nastavovat. Spirálu bojleru mám 24Ohm, to odpovídá 2,2kW /230V. Dále mám 6s3P panelů/ 400W v serii , které při maximu slunečního svitu dají naprázdno DC250V./ Celkem 18 panelů. /
Pak jsem přistoupil k testování v pondělí 24.11 , kdy bylo opravdu hnusně a sluníčko celý den nevyšlo ani náhodou .Panely dávaly opravdu málo. Regulátor s obdélníkem ale rozsvítil žárovku 220V/ 40W téměř naplno. Výstupní napětí bylo 179V. Napětí MPPT na vstupu do regulátoru obdélník bylo téměř stejné 179V z panelů. A stejné napětí je i na výstupu, protože regulátor s obdélníkem napětí ani nezvyšuje ani nesnižuje. Pak jsem přepojil na Jablotron. Žárovka na 40W svítila slabo, na výstupu sinus bylo jen AC 108V a MPPT regulátor Jablotron stáhnull , snížil z panelů na DC napětí MPPT na 120V. Změřil jsem příkon na vstupu a v případě Jablotronu to bylo 30W a na výstupu žárovky jen 18W. Je tedy vidět, že Jablotron spotřeboval 12W a to pro malou zátěž žárovky . Oba ventilátory Jablotron však jely i při tak malé zátěži. I to je spotřeba. V případě plného slunečného svitu je vlastní spotřeba či nějaká účinnost Jablotronu zanedbatelná podotýkám . Ale nyní se projevily nevýhody Jablotron sinus naplno při velmi malém výkonu panelů. Dále jsem místo žárovky 40W připojil bojler. 2,2kW odpor spirály 24 Ohm. V případě regulátoru obdélník ihned začala výroba ihned cca 60W teklo do bojleru. V případě Jablotronu ale do bojleru se spirálou 2,2kW nešlo vůbec nic, jen hučely ventilátory. Proč ? Vysvětlení je jednoduché. Jablotron reguluje AC na výstupu od 55V do 230V. Takže Jablotron má necitlivost propuštění výkonu pod AC 55V na výstupu a jednoduše Jablotron nepracuje. Takže v případě žárovky 40W dokázal Jablotron pracovat, protože je odpor žárovky vysoký a výstupní napětí bylo přes AC 100V. V případě bojleru je zátěž 24 Ohm a na takové žátěži je výstupní napětí menší jak 55V a proto Jablotron nepracuje, není to závada, je to je to dáno programem v procesoru i principem regulace. . Nyní tedy otázka Jaký je zlomový výkon , kdy Jablotron 2,5kW nějaký výkon do bojleru pustí a nepustí ?
Odpověd je v tom co je v popisu a uvedl jsem AC 55V na výstupu je hranice. Takže od 56V už Jablotron výkon do bojleru pustí. P je U na druhou děleno R .Potom platí 56x 56 děleno 24 je 130W. Takže od dosažení výkonu AC na výstupu 130W a výše na výstupu Jablotron už do bojeru energii z panelů pustí, pokud je ovšem na vstupu z panelů. A skutečně v úterý se na chvilku maličko rozjasnilo a DC výkon na vstupu od panelů byl 270W a na výstupu do spirály pěkných 240W. 30W byly ztráta Jablotron pro DC výkon z panelů 270W. Slíbil jsem upřímnou recenzi a nabízí se hovorové srovnání holka do nepohody. Holkou do nepohody je v tomto případě regulátor MPPT s obdélníkem , který reaguje ihned a snaží se nacpat do zátěže i malý výkon z panelů menší jak 100W z panelů, ba menší jako 60W nebo 40W z panelů.
Jablotron mně v tyto velmi špatné dny , doby temna okrádá energetickou bilanci do bojleru ve dnech, kdy nesvítí sluníčko. Kvalifikovaným odhadem v pondělí 24.11 by Jablotron 2,5kW mně okradl o energetický zisk z panelů o za cca 8 hodin x 60W je 0,48kWh.
V případě, že by panely byly schopny dát v pondělí 120W z panelů ,tak se jedná o nedodaný výkon do bojleru 1kWh v případě Jablotron.
Ale musím poctivě dodat ve dnech plného slunečního svitu Jablotron bude pracovat dobře. Jablotron není holka do nepohody, spíše pak hovorově přirovnání k - důchodci, který má rád hodně sluníčka ale ve velmi špatném počasí jen namáhavě dýchá- ventilátory hučí a výkon žádný nepodá . Jen Jablotron na displeji napíše 15 , tedy nízké napětí FV panelů.
/ Jsem sám důchodce a tak mně nikdo nemůže říct, že přirovnáním dělám posměšky na důchodce, jen upřímnou recenzí přibližuji , srovnáním v hovorovém podání výkon dvou regulátorů. /
Jablotron 2,5kW ve velmi špatném počasí v době temna je schopen celý den jen točit ventilátory a do bojleru přitom nedodá ani jedem wat. Proto jsem po dvou dnech opět vrátil regulátor MPPT obdélník na ohřev vody na svoje místo aby i v době temna dělal svoji práci.
Ve dnech kdy slunce nesvítí jednoznačně vede Regulátor MPPT s výstupem obdélník . Nyní topím plynem a ohřev vody z plynu mám nastavený na 35°C. A těch těch 5°C nebo i 10°C navíc dělá ohřev vody z FV ve dnech kdy nesvítí sluníčko ale je mizerně venku.
S obdélníkem mám vodu v zimě pak někdy 40°C někdy 45°C někdy i 50°C v době temna . S Jablotronem by byla stále jen 35°C v zimě, protože Jablotron v době temna nic nedá. Ale jak jsem uvedl není to závada, je to vlastnost tohoto regulátoru Jablotron a malý dvoudenní test zrovna padnul do období velkého temna . Nízká výprodejní cena je pod úrovní výrobní ceny Jablotronu vyrobeného v číně, jak je vidět na štítku. Za 2408Kč sice pořídím velmi kvalitní součástky na výrobu regulátoru obdélník a chladič je jen vlažný a je pasivní zcela bez ventilátorů.
Ale Jablotron nezavrhuji. Každý rok je zhruba 1280 slunečních hodin, kdy Jablotron bude pracovat dobře. Dále vzhledem k nízké ceně si v létě dovolím udělat pár experimentů nad rámec doporučení návodu. .
Např. I když je uvedeno pouze odporová zátěž, zkusím v létě připojit ledničku nebo PC. Dále zkusím jednoduchým způsobem udělat z toho hybridní měnič bez aku, pouze s docucnutím z DS a to 100% bez přetoku. Takže za nějakých 8 měsíců napíši něco o nějakém experimentu provedeném na jen vlastní riziko a nad rozsah v návodu Jablotron. Tím ale nikoho nenabádám, aby to dělal také. Může to vést i ke zničení regulátoru.
Tolik moje dvoudenní recenze v době temna jak funguje regulátor na ohřev vody Jablotron 2,5kW .

[Kajap]

A šlo by určit, kolik Watt ma režii ten obdelnik vs jablotron při obvyklém výstupu 2,2 kW (resp. Kolik potřebuje vstupní energie)?

Tzn. když pujde z panelu 15A, tak využije jen 12A chapu to spravně?

Lze najít více panelů pod 12A a s vyšším napětím = ideálních pro ohřev vody.

Některé MPPT-Regulátory na ohřev vody - se na maximální hranici proudu nebo napětí zastaví a hlásí chybu (pak je často nutné ručně restartovat) a některé nehlásí nic a rovnou se z nich začudí...

U napeti (volty) to je logicke, ze zauraduje ochrana a zastavi se - viz tvuj screenshot - tak se chova i Victron, ale u proudu (ampery)?! To mas potvrzene (odpozorovane) odkud? Prece proud se bude odebirat jen takovy z panelu, jaky si pripojeny spotrebic (mppt) je schopen odebrat a nebo ne?!

Ledaze by byl blbe navrzeny HW a sel do zkratu? Jen hadam jako poucny laik, nejsem zadnej slaboproudar - a nezkousel jsem to

Beru to jakoze ten proud v silnejsim panelu propadne - nebude vyuzit. Ale mimo prepolovani by se nemelo nic stat s menicem (zakourit) - podle meho nazoru - to snad potvrdi ti kdoz uz to kuchnuli

Ps: hledat panely s nizkym proudem a vysokym napetim tak to je opruz a ne reseni.
