Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od Lubik »

Kdysi jsem podobné kostičky používal. Výstup ale nebyl stabilizovaný a při nulové zátěži dali přes 8V. Musel jsem je zatížit ledkou nebo stabilizátor.
Panely 4x 280W , 4x330W Isolar 5kVA,48V 230 Ah
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2158
Registrován: pát lis 11, 2022 8:14 am
Reputace: 314
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od TomHC »

Nakoniec bude najjednoduchšie použiť izolovaný RS485 prevodník ADM2483. ESP32 sa môže napájať priamo z BMS, alebo aj cez spomínaný izolovaný DC-DC zdroj.
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 9 MWh AC
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2158
Registrován: pát lis 11, 2022 8:14 am
Reputace: 314
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od TomHC »

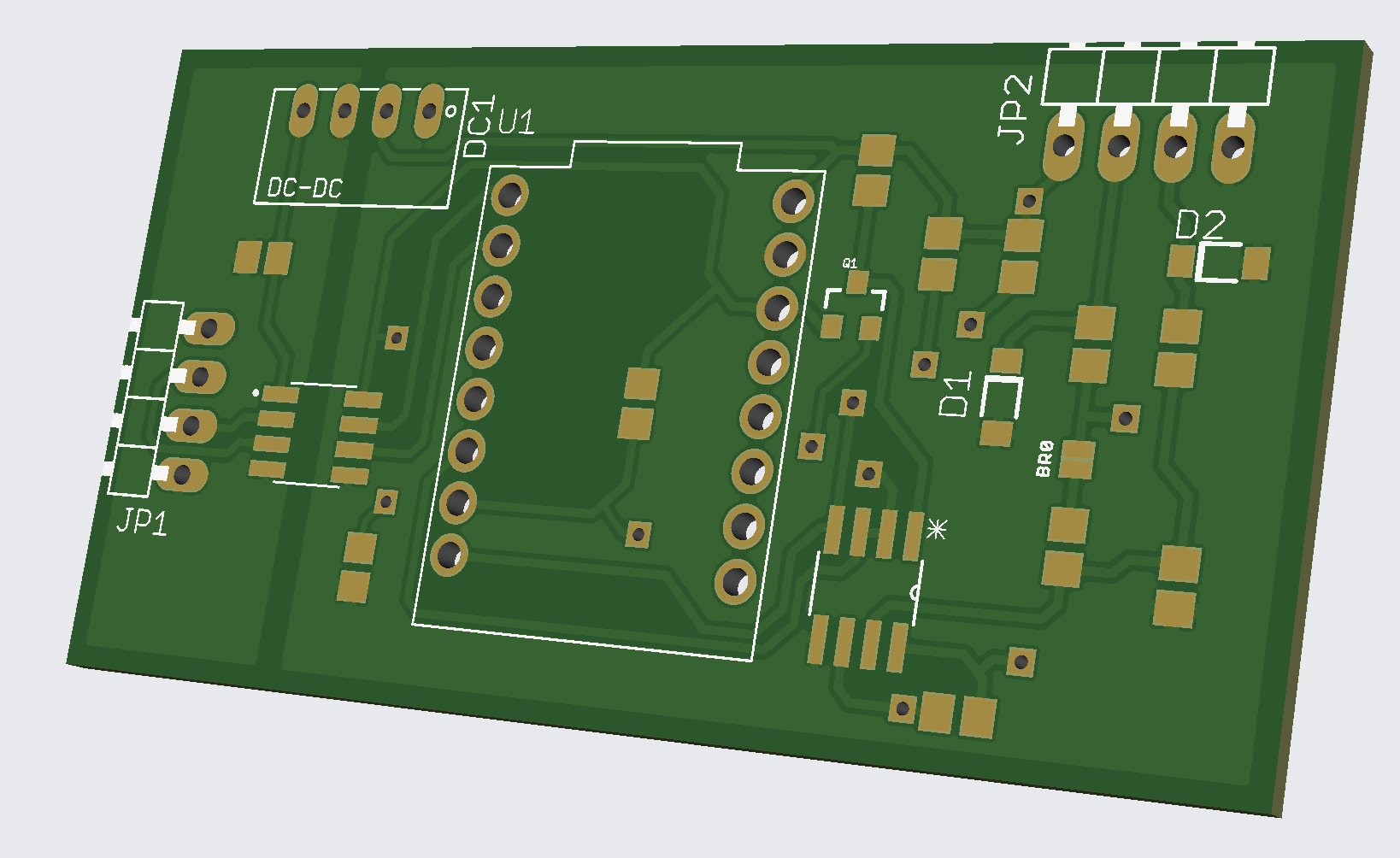

Takto nejako
Přílohy
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 9 MWh AC
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2158
Registrován: pát lis 11, 2022 8:14 am
Reputace: 314
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od TomHC »

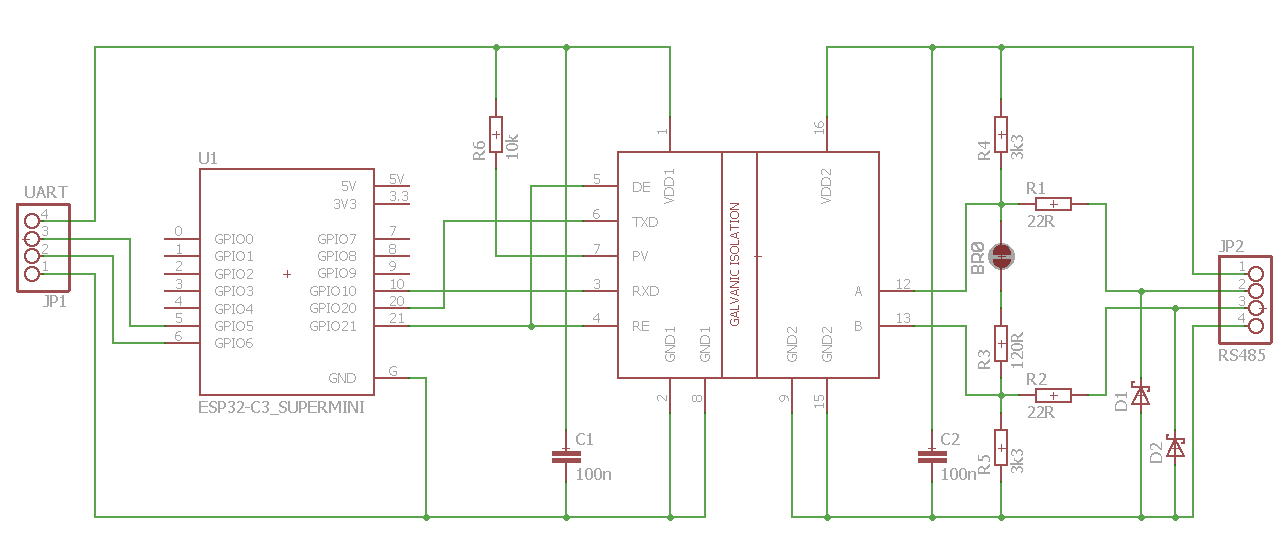

Verzia z dostupnejších súčiastok, prvá várka dosiek je už vo výrobe.
Přílohy
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 9 MWh AC
Nahoru
skybor
Příspěvky: 1152
Registrován: pon dub 24, 2023 8:47 am
Reputace: 131
Lokalita: Lašská brána Beskyd
Systémové napětí: 48V
Výkon panelů [Wp]: 6kWp
Kapacita baterie [kWh]: 18kWh

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od skybor »

Super! Nechceš rovnou objednat hromadně i součástky a udělat z toho nějaké "stavebnice" ? Já bych 3 packy vzal určitě.

PS: Je to jen takový návrh ;)
SkyFVE 6 kWp (ve výstavbě) na výzkumné "chytré" chatě. 4x MPPT Epever XTRA4415N 4x40A, 1x AC Charger WATE 42V/10A, Li-Ion 3x 12s 156Ah (18 kWh/44V), SkyPowerBox LF 4810 1kVA, Victron Atlas 48/1600, APC SmartUPS 5kVA + PLC Siemens Logo! + Dell Optiplex 3040 Micro (Proxmox: HA, Node-RED, InfluxDB, Grafana, Mqtt, Zigbee2Mqtt, Samba, Tailscale)
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2158
Registrován: pát lis 11, 2022 8:14 am
Reputace: 314
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od TomHC »

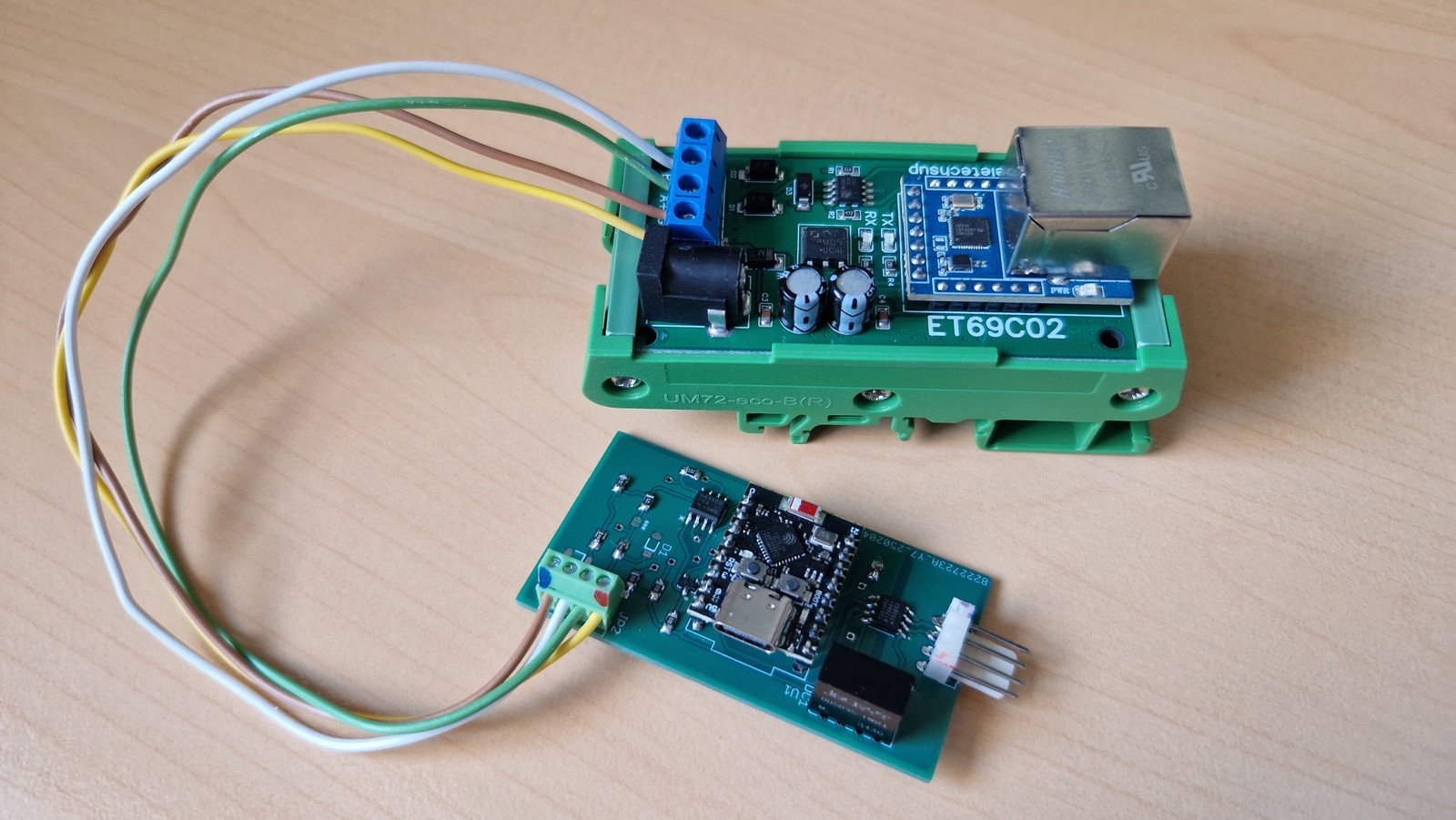

Idem robiť 5ks, 2 pre seba, tri pôjdu ďalej. Ak to bude fungovať ako sa patrí (testovacia verzia funguje), tak to ponúknem v bazári. Len neviem ako sú tunajší členovia s montážou SMD.
Přílohy
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 9 MWh AC
Nahoru
glottis
Příspěvky: 2758
Registrován: stř úno 02, 2022 10:30 am
Reputace: 287
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od glottis »

kdyz toho budou chtit lidi vic, nech to rovnou osadit v jlcpcb. Pri vic kusech se vyplati i zaplatit za nestandartni soucastky. adumy tam urcite maj, nebo jejich ekvivalenty
Nahoru
MikroCZ
Příspěvky: 46
Registrován: čtv led 02, 2025 12:47 pm
Reputace: 0
Lokalita: STredni čechy
Systémové napětí: 24V
Výkon panelů [Wp]: 6400
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od MikroCZ »

Nech to osadit, vyjde to už při pár kusech rozumně. Ikdyž by sis nechal udělat stenc tak se s tim doma prostě dělat nechceš, fakt lepší nechat u nich.
Nahoru
pibi
Příspěvky: 1135
Registrován: ned led 01, 2023 6:17 pm
Reputace: 185
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 16kWp
Kapacita baterie [kWh]: 44kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Adaptér (JBD, JK) BMS UART na RS485 Modbus server

Nový příspěvek od pibi »

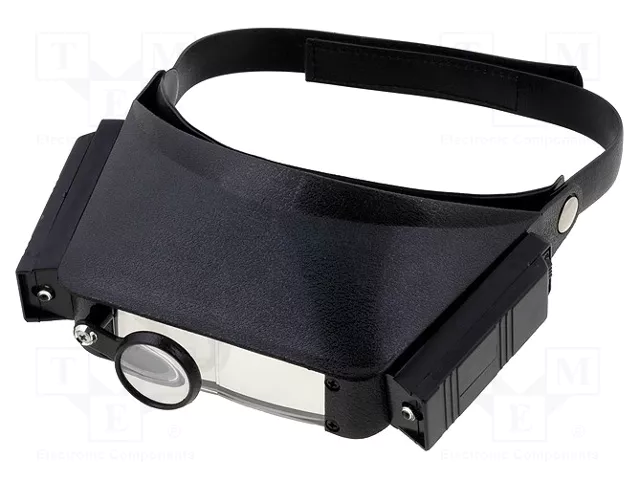

TomHC píše: ↑úte úno 04, 2025 8:19 am
Len neviem ako sú tunajší členovia s montážou SMD.
Zatím to jde.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
