Zdravím vespolek. Mám dotaz k jištění battery packu. Budu mít 2x 120ah 48v. Každý pack má svoji 120A daly bms. Ta má interní pojistku proti zkratu. Mám koupené 2x 1p DC jističe které chci dát na plus pol každého packu. Můj dotaz zni: mám přidat jeste I tavnou pojistku? nebo mi jistič a bms staci? Díky za rady.
Franta2776
Příspěvky: 2358
Registrován: pon úno 01, 2021 4:00 pm

Re: Jištění baterie lifepo4

Příspěvek od Franta2776 »

Měl by stačit odpojovač (vypínač)a BMS.Dvoje proudové jištění za sebou nedává žádný smysl.I když čím ví průhů tím víc adidas.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od LIX »

žiadnu poistku dávať už nemusíš, len nezabudni dobre dimenzovať ističe
Dagus
Příspěvky: 1943
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od Dagus »

Tak záleží jestli ta 120A daly dá zkrat. Osobně bych do toho nešel a dal si za daly tavnou pojistku. A ještě nezapomeň, že ten proud by měl také přenést kabel od aku a na to to musí být dimenzované.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
Matess
Příspěvky: 1506
Registrován: pon zář 09, 2013 5:16 pm
Lokalita: Šumperk
Bydliště: Šumperk

Re: Jištění baterie lifepo4

Příspěvek od Matess »

já si zase myslím že dát tam 500A pojistku není od věci - primárně jistit jističem (a mít možnost snadno vypnout), ale kdyby se zapekl ve zkratu pojistka je dobrá věc. Jen pozor na polaritu u DC jističů - né každý jistič je proudově obousměrný. Lze to teoreticky řešit antisériovým zapojením dvou jističů.
Uživatelský avatar
Ondraf
Příspěvky: 147
Registrován: úte úno 15, 2022 6:41 am
Bydliště: Severozápad

Re: Jištění baterie lifepo4

Příspěvek od Ondraf »

Matess píše:já si zase myslím že dát tam 500A pojistku není od věci - primárně jistit jističem (a mít možnost snadno vypnout), ale kdyby se zapekl ve zkratu pojistka je dobrá věc. Jen pozor na polaritu u DC jističů - né každý jistič je proudově obousměrný. Lze to teoreticky řešit antisériovým zapojením dvou jističů.
Dobrý den ahoj,
Prosím vás s tím obousměrným jističem, chápu to dobře, že zapojuji zespodu mínus plus a zezhora plus mínus ?
Jak je nakresleno na jističi. Protože když měřím polaritu zespodu mínus plus tak zezhora mám také mínus plus, tedy podle označení plus mínus nesedí, ale chápu že je vně jističe cosi, co obrací polaritu při průchodu proudu z regulátoru do baterií nebo z baterií do měniče.. Nerad bych si odpálil pojistku v regulátoru jakože sem spletl polaritu.. Chápete co mám na mysli? :read: Zdar, ať teče
Přílohy
Přívod z baterie zespodu
Přívod z baterie zespodu
Victron Multiplus II GX 48V/5000
SmartSolar MPPT 250/70TR VE.CAN
3xDHM60X10 BLACK 450Wp,(124.8Voc, 13,66Isc)
4xSunStonePower MLG12-250 GEL
..rozšířit na 50A ze střechy --> do 100A z regulátorů mi postačí :-D
------------------------------------------
https://www.youtube.com/channel/UCiLHU9 ... OHNYDyI41Q
Dagus
Příspěvky: 1943
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od Dagus »

Rozhodně si myslím že to neobrací +- uvnitř. To +- bude znázornění polarity směrem ke zdroji a směrem ke spotřebiči. Si to odpoj a propípni měřákem co je s čím spojené a podívej do sheetu jak to výrobce zamýšlel.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
Uživatelský avatar
beethowen
Příspěvky: 873
Registrován: pát čer 23, 2017 7:46 pm
Bydliště: Brno-venkov

Re: Jištění baterie lifepo4

Příspěvek od beethowen »

U nízkých napětí je to celkem jedno. Pokud to máš na baterii 48V, tak to není nijak moc podstatné. pokud je to na straně panelů, už bych to řešil.
Uživatelský avatar
kybos
Příspěvky: 2706
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Jištění baterie lifepo4

Příspěvek od kybos »

Jistič polaritu neobrací. Je ale zapotřebí při pohledu z jističe aby vývod označený + směřoval ke kladnému pólu zdroje a vývod označený - směřoval k zápornému pólu zdroje (byť třeba přes spotřebič). Je to nutné z důvodu směru vyfukování zhášeného oblouku při rozpojování obvodu v jističi. I 48 V dokáže při indukčnosti v obvodu vytáhnout pěkný oblouk.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
beethowen
Příspěvky: 873
Registrován: pát čer 23, 2017 7:46 pm
Bydliště: Brno-venkov

Re: Jištění baterie lifepo4

Příspěvek od beethowen »

https://image.schrackcdn.com/datenblaet ... -dc_en.pdf
Strana 3. Jako zdroj je regulátor, spotřebič je baterie. U měniče by to mělo být obráceně.
Uživatelský avatar
Ondraf
Příspěvky: 147
Registrován: úte úno 15, 2022 6:41 am
Bydliště: Severozápad

Re: Jištění baterie lifepo4

Příspěvek od Ondraf »

Ano jako jištění baterie,.
Díky za nakopnutí, už mi došla podstata věci :write:
Victron Multiplus II GX 48V/5000
SmartSolar MPPT 250/70TR VE.CAN
3xDHM60X10 BLACK 450Wp,(124.8Voc, 13,66Isc)
4xSunStonePower MLG12-250 GEL
..rozšířit na 50A ze střechy --> do 100A z regulátorů mi postačí :-D
------------------------------------------
https://www.youtube.com/channel/UCiLHU9 ... OHNYDyI41Q
Uživatelský avatar
Lubik
Příspěvky: 437
Registrován: pon úno 15, 2021 10:04 pm
Lokalita: Praha
Bydliště: Praha

Re: Jištění baterie lifepo4

Příspěvek od Lubik »

Označení určuje směr proudu jističem. Od plus k mínus. U baterie teče proud oběma směry, ale jisti se směr z baterie.
Panely 4x 280W , 4x330W Isolar 5kVA,48V 230 Ah
mihlit
Příspěvky: 493
Registrován: ned říj 17, 2021 7:43 pm
Lokalita: okr. Vyškov
Systémové napětí: 48V
Výkon panelů [Wp]: 5
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od mihlit »

beethowen:
To by byla špatná orientace jističe. Baterie je vždy zdroj. Regulátor do těch drátů k baterii
DC sběrnici) může poslat třeba 50 A a víc nedá. Zatímco z té baterie (DC sběrnice) do těch drátů může poslat baterie + ostatní zdroje proudu (nabíječka, ostatní regulátoty,...) klidně několik set ampér.
Uživatelský avatar
Ondraf
Příspěvky: 147
Registrován: úte úno 15, 2022 6:41 am
Bydliště: Severozápad

Re: Jištění baterie lifepo4

Příspěvek od Ondraf »

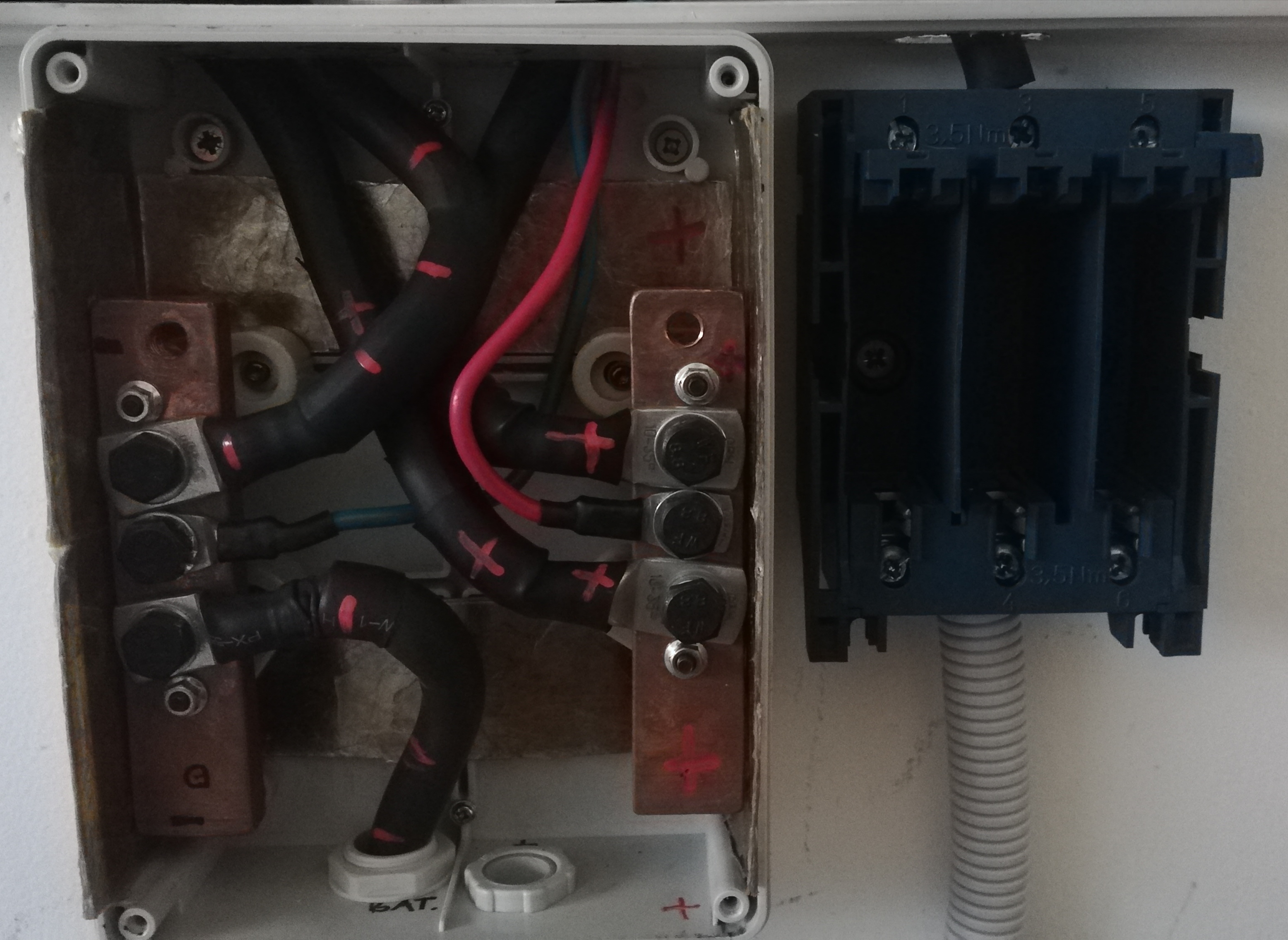

Nakonec jsem stejně použil nožovku. :lol: místo toho jističe :))
Přílohy
Victron Multiplus II GX 48V/5000
SmartSolar MPPT 250/70TR VE.CAN
3xDHM60X10 BLACK 450Wp,(124.8Voc, 13,66Isc)
4xSunStonePower MLG12-250 GEL
..rozšířit na 50A ze střechy --> do 100A z regulátorů mi postačí :-D
------------------------------------------
https://www.youtube.com/channel/UCiLHU9 ... OHNYDyI41Q
eman
Příspěvky: 893
Registrován: pát srp 31, 2012 9:20 pm
Lokalita: Praha
Systémové napětí: 48V
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od eman »

Ahoj, pánové fungují klasické nožovky na 500V střídavých, jako jištění 48V baterky proti zkratu? Na FB se o tom rozjela diskuze a moc se mi nechce věřit, že na těch nožovkách nebudou ztráty. Mega pojistka od Victronu stojí 800Kč, tak chtějí lidi různě ušetřit, ale nejsem si jistý, že je to ten správný směr.
jahodovák
Příspěvky: 1921
Registrován: ned dub 02, 2017 3:45 pm
Lokalita: podhůří Orlických hor
Výkon panelů [Wp]: 7500
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od jahodovák »

Já mám nožovky před každým měničem a též za bateriema,protože jsou od sebe dost daleko a podle měření na nich skoro žádný úbytek není,navíc jsou na obou polech a mají zároven funkci odpojovače v případě potřeby,pokud tě to zajímá mohl bych i změřit ten úbytek,používám 100 a 200 ampérové,při jakém proudu tě to zajímá....
7,5kWp-
aexpert max 8 kw,power jack 10 kw a cca 45kW LIFE A LION
Uživatelský avatar
Lubik
Příspěvky: 437
Registrován: pon úno 15, 2021 10:04 pm
Lokalita: Praha
Bydliště: Praha

Re: Jištění baterie lifepo4

Příspěvek od Lubik »

Nožovky na 500V budou fungovat úplně stejně i na 6V. Na napětí nezáleží. Obráceně to ale použít nejde. Pojistku na 12V nelze použít na 500V (malá izolační vzdálenost).
Na každé tavné pojistce budou ztráty. Je to dané principem funkce. Na pretavení je potřeba energie. Pojistka slouží hlavně proti zkratu. Pokud se zvýší proud na dvoj-troj-násobek, tak vypne za desítky sekund až minuty.
Úbytek napětí bývá při maximálním proudu kolem 0.1V
Panely 4x 280W , 4x330W Isolar 5kVA,48V 230 Ah
eman
Příspěvky: 893
Registrován: pát srp 31, 2012 9:20 pm
Lokalita: Praha
Systémové napětí: 48V
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Jištění baterie lifepo4

Příspěvek od eman »

Chlapi, jaké hodnoty pojistek se používají u aku 120Ah a 280Ah, tak aby pojistka zafungovala, ikdyž nebude aku nabitá, ale např na 10%?
Soban
Příspěvky: 3433
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Jištění baterie lifepo4

Příspěvek od Soban »

Jaký má vliv SOC na to jaký proud budeš tahat z baterky?

Odpovím žádný!

Pojistka musí být dimenzovaná na nejslabší článek v obvodu aby ho uchránila.

Třeba já mám u všech baterek 125A pojistku.

Pokud je baterka dělaná na 120A vedení na 50A měnič na 20A dáme pojistku na 20A.
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
Matess
Příspěvky: 1506
Registrován: pon zář 09, 2013 5:16 pm
Lokalita: Šumperk
Bydliště: Šumperk

Re: Jištění baterie lifepo4

Příspěvek od Matess »

při nižším SOC je obvykle nižší napětí a to znamená že pro stejný výkon potřebuji více proudu, více proudu znamená vyšší ztráty a to znamená ještě více proudu. Takže ano SOC má nepřímo vliv na proud...

Nicméně baterie se jistí pojistkou z jiného důvodu. Pojistka u baterie neslouží jako ochrana nadproudu, ale spíše jako ochrana průseru. Osobně dimenzuji pojistku na víc než všechno ostatní, protože z designu věci nečekám že bych se měl být schopen dostat trvale na 120% proudu, ale dimenzuji ji jako poslední záchranu když by střídač odešel na vnitřní zkrat, nebo došlo ke zkratu uživatelskou chybou (nesprávnou manipulací například).

Takže podle způsobu použití za mě pokud mám baterii, která zvládne maximálně 100A, tak nastavím střídač tak aby do ní ani z ní nepustil víc a pojistku dám klidně na 200A.
