Jak zařídit signál, že RJXZS BMS je odpojena?
Mám 2x (a bude 3x) BMS RJXZS, https://www.aliexpress.com/item/4000447583516.html
Mám volný jeden jediný analogový vstup na PLC 0 -10V, který chci použít jako vstup signálu "BMS odpojilo baterii".
Hledám co nejjednoduší zapojení, jak na vstup PLC dodat signál, že kterákoli ze dvou (tří) BMS odepnula danému packu vstup/nabíjení.
BMS používám s bluetooth přes UART, tj. veškeré detaily obsloužím zde. Jde mi jen o ten v zásadě binární signál "chyba baterky", který potřebují dovést do PLC, které pak pošle alarmový mail.

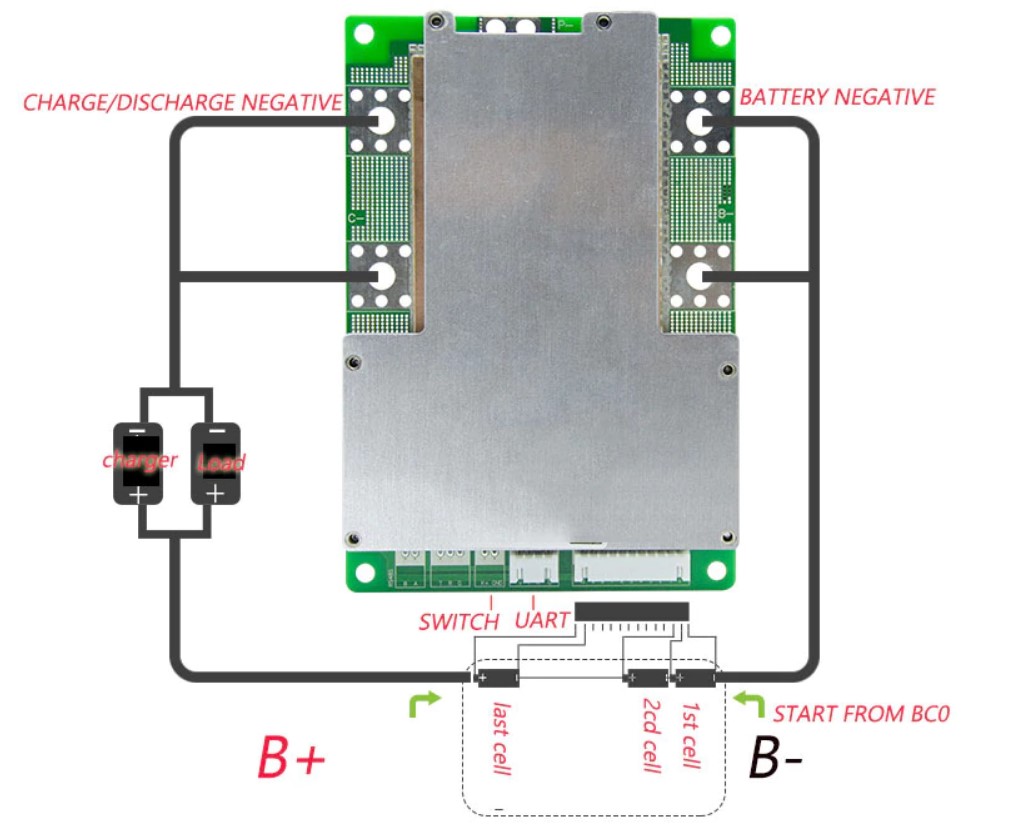

"Switch" je mimochodem vstupní signál pro vypínač.
Díky předem za každý nápad a ideálně ověřenou zkušenost, jak to provést co nejjednodušeji.
Mám volný jeden jediný analogový vstup na PLC 0 -10V, který chci použít jako vstup signálu "BMS odpojilo baterii".
Hledám co nejjednoduší zapojení, jak na vstup PLC dodat signál, že kterákoli ze dvou (tří) BMS odepnula danému packu vstup/nabíjení.
BMS používám s bluetooth přes UART, tj. veškeré detaily obsloužím zde. Jde mi jen o ten v zásadě binární signál "chyba baterky", který potřebují dovést do PLC, které pak pošle alarmový mail.
"Switch" je mimochodem vstupní signál pro vypínač.
Díky předem za každý nápad a ideálně ověřenou zkušenost, jak to provést co nejjednodušeji.
