Proč odpor hřeje?
Diskuze ohledně rozvodů, kabeláže, způsobů využití stávajících rozvodů, vhodných průřezů dle potřebného výkonu, plánování rozvodů, atd.
-
- Příspěvky: 3074
- Registrován: stř dub 27, 2016 12:12 am
Proč odpor hřeje?
Přátelé,
dnes jsem tak po cestě na trh přemýšlel na několika zcela základními věcmi:
1) Proč vlastně odpor, zařazený v obvodu, hřeje.
2) Že výhodou supravodičů má být, že pokud se jednou do cívky ze supravodiče pustí proud, tak tam běhá pořád dokola a tvoří magnetické pole. A přitom se cívka nehřeje a díky nulovému odporu nedochází ani ke ztrátám energie.
3) Když nejvíce v obvodu hřeje odpor, proč se do trafopájky dávají očka z mědi (která má nízký odpor) a né z konstantanu nebo nerezu.
Mě se to nějak nezdá, tyhle tři body dohromady mi prostě nedávají smysl.
Prosím, je tu nějaký fyzikář, z druhého stupně základní školy, aby mi to polopatě vysvětlil?
dnes jsem tak po cestě na trh přemýšlel na několika zcela základními věcmi:
1) Proč vlastně odpor, zařazený v obvodu, hřeje.
2) Že výhodou supravodičů má být, že pokud se jednou do cívky ze supravodiče pustí proud, tak tam běhá pořád dokola a tvoří magnetické pole. A přitom se cívka nehřeje a díky nulovému odporu nedochází ani ke ztrátám energie.
3) Když nejvíce v obvodu hřeje odpor, proč se do trafopájky dávají očka z mědi (která má nízký odpor) a né z konstantanu nebo nerezu.
Mě se to nějak nezdá, tyhle tři body dohromady mi prostě nedávají smysl.
Prosím, je tu nějaký fyzikář, z druhého stupně základní školy, aby mi to polopatě vysvětlil?
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
-
- Příspěvky: 910
- Registrován: pon kvě 19, 2014 11:38 am
Re: Proč odpor hřeje?
Nejsem fyzikář, ale technické vzdělání jsem utrpěl:
1) zákon zachování energie, víc do hloubky bych nelezl.
2) obávám se, že energii uloženou v takové cívce lze "odčerpat" pomocí magnetického pole. Takže je to použitelné jen jako náhrada permanentního magnetu, ale i v takovém motoru je to použitelný, zvýší to účinnost.
3) nejsem si jistý, ale ten proud je takový, že ta 1,5mm2 měď se ohřeje - všimni si, jakým průřezem tam ten proud teče. Předpokládám měď taky proto, že dobře vede teplo, neoxiduje a cín jí dobře smáčí.
1) zákon zachování energie, víc do hloubky bych nelezl.
2) obávám se, že energii uloženou v takové cívce lze "odčerpat" pomocí magnetického pole. Takže je to použitelné jen jako náhrada permanentního magnetu, ale i v takovém motoru je to použitelný, zvýší to účinnost.
3) nejsem si jistý, ale ten proud je takový, že ta 1,5mm2 měď se ohřeje - všimni si, jakým průřezem tam ten proud teče. Předpokládám měď taky proto, že dobře vede teplo, neoxiduje a cín jí dobře smáčí.
mobilní elektrárna: viewtopic.php?t=4597, 290Wp mono, Winston 12V/130Ah, Victron MPPT 75/15, Victron inverter 12/250VA, Victron charger 20A, Orion 30A
domácí elektrárna: viewtopic.php?t=6898, FV 5kWp, LiFe 48V/120+120Ah, Axpert King 48/5000 + PCM60X + EPever
domácí elektrárna: viewtopic.php?t=6898, FV 5kWp, LiFe 48V/120+120Ah, Axpert King 48/5000 + PCM60X + EPever
-
- Příspěvky: 5451
- Registrován: pát úno 13, 2015 2:24 pm
- Lokalita: SO, SK
- Bydliště: SO, SK
Re: Proč odpor hřeje?
Tu sú na to pekné videá.
https://www.youtube.com/watch?v=mc979Oh ... BXpQU-Qd3K
A tu je k tomu trochu matematiky:
https://en.wikipedia.org/wiki/Electrica ... nductivity
A ku supravodičom:
https://en.wikipedia.org/wiki/High-temp ... nductivity
https://en.wikipedia.org/wiki/Superconductivity
https://www.youtube.com/watch?v=mc979Oh ... BXpQU-Qd3K
A tu je k tomu trochu matematiky:
https://en.wikipedia.org/wiki/Electrica ... nductivity
A ku supravodičom:
https://en.wikipedia.org/wiki/High-temp ... nductivity
https://en.wikipedia.org/wiki/Superconductivity
Naposledy upravil(a) rottenkiwi dne čtv čer 04, 2020 4:32 pm, celkem upraveno 1 x.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
-
- Příspěvky: 3981
- Registrován: úte dub 23, 2013 10:21 am
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 40
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Proč odpor hřeje?
Jen k té mědi na očku. Výhodou je, že během pájení proud teče očkem a ne pájeným místem. Při konstantanu by proud víc "utekl" do pájeného místa a hrot by se hřál méně.
_______________________________________________________________________
43 kWp, LiFePO4 62 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 62 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
-
- Příspěvky: 54
- Registrován: pon úno 23, 2015 9:24 pm
Re: Proč odpor hřeje?
Tohle rozhodně nejsou otázky pro fyzikáře 2. stupně Srážky elektronů s jinými a jejich dokonale pružné odrazy, či záchvěvy krystalické mřžky (fonony), čímž v důsledku vzniká to teplo jako "makroděj" jsou předmětem kvantové fyziky. Supravodiče též, jen je potřeba brát v úvahu Maxwellovy rovnice - tedy jedno pole se mění v jiné. Přednášející na první přednášce z teorie obvodů kdysi v prváků na VŠ důrazně dával najevo, že neexistuje žádný ideální vodič. Vždy má alespoň indukčnost, pokud to tedy celé ponoříme do hélia a uděláme supravodivé. A odstranění indukčnosti ještě nikdo nevymyslel. A že prý máme možnost objevu . V posledním dotazu bych se spíš zabýval tím, proč v tom ohybu toho očka to má právě tu nejvyšší teplotu namísto materiálu ....
https://www.quora.com/What-is-electrica ... ntum-level
https://www.quora.com/What-is-electrica ... ntum-level
-
- Příspěvky: 2037
- Registrován: stř zář 05, 2018 8:38 pm
Re: Proč odpor hřeje?
Med vvpajce je jasna.
Potrebujes teplo. Teplo jsou ztraty a ty jsou dany kvadratem.produ. takze.potrebujes vetsi proud. Diky medi mas maly napeti.na trafu, ale velky proudy. A navic dobre tepelne vodi
Potrebujes teplo. Teplo jsou ztraty a ty jsou dany kvadratem.produ. takze.potrebujes vetsi proud. Diky medi mas maly napeti.na trafu, ale velky proudy. A navic dobre tepelne vodi
Dumiho ostruvek: 4,7kWp, 13,3kWh, 2400W inverter
-
- Příspěvky: 1768
- Registrován: pon zář 09, 2013 5:16 pm
- Lokalita: Šumperk
- Bydliště: Šumperk
Re: Proč odpor hřeje?
nejteplejší v ohybu je tím, že ohybem se průměr vodiče sníží a tím pádem to je místo s největším odporem.
-
- Příspěvky: 805
- Registrován: pon bře 21, 2011 11:12 pm
- Systémové napětí: 48V
- Výkon panelů [Wp]: 3780
- Kapacita baterie [kWh]: 18
Re: Proč odpor hřeje?
1) P = U*I ... Výkon na rezistoru je přímo úměrný proudu, který jim teče a úbytku napětí.
2) supravodiva cívka se používá proto, že může vytvořit větší elmag pole. Jednoduše proto, že neshoří díky pravidlu výše.
3) tady si nejsem jistý, ta smáčivost mědi v cinu bych viděl jako důvod, stejně tak i to zamezení proudu házet si zkratku skrz pájený cin dává smysl.
2) supravodiva cívka se používá proto, že může vytvořit větší elmag pole. Jednoduše proto, že neshoří díky pravidlu výše.
3) tady si nejsem jistý, ta smáčivost mědi v cinu bych viděl jako důvod, stejně tak i to zamezení proudu házet si zkratku skrz pájený cin dává smysl.
5 kVA Axpert King @ 3,78 kWp [3s4p AUO 315Wp mono]
18 kWh [5x Pylontech US3000]
Rozpracováno:
a) 5 kVA Axpert King @ 1,89 kWp [6x AUO 315Wp mono] do paralelu k prvnímu
b) 15x 280 Ah LiFePo4, JK BMS paralelně k Pylontechům
c) Fangpusun MPPT 150/70 Tr @ 5,52 kWp [12 x AS 460Wp mono]
18 kWh [5x Pylontech US3000]
Rozpracováno:
a) 5 kVA Axpert King @ 1,89 kWp [6x AUO 315Wp mono] do paralelu k prvnímu
b) 15x 280 Ah LiFePo4, JK BMS paralelně k Pylontechům
c) Fangpusun MPPT 150/70 Tr @ 5,52 kWp [12 x AS 460Wp mono]
-
- Příspěvky: 3074
- Registrován: stř dub 27, 2016 12:12 am
Re: Proč odpor hřeje?
Přátelé, je to všechno fakt strašně zajímavé. Kam se hrabou invertory. Kdepak, odpory - to je budoucnost!
Takže platí:
V případě trafopájky by tedy vůbec nemělo vadit, pokud bychom použili na očko materiál s větším odporem. Jenomže to by trafopájka musela být proudový zdroj. Jelikož to proudový zdroj není, tak zařazením většího odporu proud obvodem hodně klesne. A protože vliv velikost proudu na teplotní ztráty je kvadratický, zatímco vliv velikosti odporu je pouze lineární, tak prostě dává smysl mít očko z co nejvodivějšího materiálu. Stačí, když bude mít aspoň nějaký odpor, ideálně větší než je odpor zbytku vedení. To aby se hřálo očko (větší odpor) a né sekundár trafa (menší odpor).
Co se týče úvahy, proč se očko hřeje nejvíce zrovna v ohybu, to je taky hodně zajímavé:
Nemyslím, že je to jen tím ohnutím materiálu. Ono ohnutí očka tomu může pomoci, ale tím hlavním důvodem asi nebude. On totiž i rovný drátek se vždycky jako první rozžhaví právě uprostřed. Je otázkou, proč. Že by nižší teplotu konců drátku způsoboval odvod tepla do přípojných vodičů? V případě trafopájky možná. Sekundár trafa je pěkný kus mědi, takže asi i chladí. Ale drátek se přeci ve středu rozžhaví i tehdy, když je chladící schopnost přívodních vodičů minimální. Za tím, proč se rozžhaví ve středu musí být něco více...
Byl by zajímavý pokus vzít pájku a udělat na očku ohyb jinde než ve středu. Kde se to asi bude nejdříve žhavit pak?
PS: Výsledek pokusu níže...
Takže platí:
- napětí na odporu U = R * I
ztrátový výkon na odporu P = U * I
a z toho tedy, že ztrátový výkon P = R * I * I
V případě trafopájky by tedy vůbec nemělo vadit, pokud bychom použili na očko materiál s větším odporem. Jenomže to by trafopájka musela být proudový zdroj. Jelikož to proudový zdroj není, tak zařazením většího odporu proud obvodem hodně klesne. A protože vliv velikost proudu na teplotní ztráty je kvadratický, zatímco vliv velikosti odporu je pouze lineární, tak prostě dává smysl mít očko z co nejvodivějšího materiálu. Stačí, když bude mít aspoň nějaký odpor, ideálně větší než je odpor zbytku vedení. To aby se hřálo očko (větší odpor) a né sekundár trafa (menší odpor).
Co se týče úvahy, proč se očko hřeje nejvíce zrovna v ohybu, to je taky hodně zajímavé:
Nemyslím, že je to jen tím ohnutím materiálu. Ono ohnutí očka tomu může pomoci, ale tím hlavním důvodem asi nebude. On totiž i rovný drátek se vždycky jako první rozžhaví právě uprostřed. Je otázkou, proč. Že by nižší teplotu konců drátku způsoboval odvod tepla do přípojných vodičů? V případě trafopájky možná. Sekundár trafa je pěkný kus mědi, takže asi i chladí. Ale drátek se přeci ve středu rozžhaví i tehdy, když je chladící schopnost přívodních vodičů minimální. Za tím, proč se rozžhaví ve středu musí být něco více...
Byl by zajímavý pokus vzít pájku a udělat na očku ohyb jinde než ve středu. Kde se to asi bude nejdříve žhavit pak?
PS: Výsledek pokusu níže...
Naposledy upravil(a) youda dne čtv čer 04, 2020 6:10 pm, celkem upraveno 1 x.
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
-
- Příspěvky: 5451
- Registrován: pát úno 13, 2015 2:24 pm
- Lokalita: SO, SK
- Bydliště: SO, SK
Re: Proč odpor hřeje?
Zaujímavé to začína byť vtedy, keď U je nenulové, R za blíži k 0-le,
potom P je úmerné I x I, ale I sa blíži nekonečnu.
Podobne sú zaujímavé prúdy a magnetické polia, v neutrónových hviezdach,
kde voľné elektróny sú vtlačené do protónov.
A ešte zaujímavejšie je to s voľným neutrónom, ktorý sa do
15 min rozpadne.
A zaujímavé je to aj s elektronmi, ktoré sú raz častice a raz vlny.
potom P je úmerné I x I, ale I sa blíži nekonečnu.
Podobne sú zaujímavé prúdy a magnetické polia, v neutrónových hviezdach,
kde voľné elektróny sú vtlačené do protónov.
A ešte zaujímavejšie je to s voľným neutrónom, ktorý sa do
15 min rozpadne.
A zaujímavé je to aj s elektronmi, ktoré sú raz častice a raz vlny.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
-
- Příspěvky: 1508
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: Proč odpor hřeje?
Obávám se, že youda to myslel tak, jako že proč elektron při přeskakování mezi valenčními vrstvami jednotlivých atomů způsobuje ohřev, o co že se vlastně tře. Tak na to jsem našel tuto odpověď:
Při průchodu elektrického proudu vodičem dochází k nárůstu rozkmitu elektronů krystalické mřížky materiálu proudovodné dráhy. Důsledkem tohoto jevu je zvýšení tření a srážek částic uvnitř materiálu. S rostoucími srážkami a třením částic dochází k nárůstu teploty proudovodných prvků.
A taky jsem k tomu nashell nějaké vzorečky, tenhle celkem jednoduchý platí pro stejnosměr: Q = I^2*R*t
a speciálně pro Youdu i verzi pro střídavý proud: dQ = [i(t)]^2 * R * dt
(což je samozřejmě hnus a počítal by se s tím jenom cvok nebo chudák student, kterému nic jiného nezbývá)
Při průchodu elektrického proudu vodičem dochází k nárůstu rozkmitu elektronů krystalické mřížky materiálu proudovodné dráhy. Důsledkem tohoto jevu je zvýšení tření a srážek částic uvnitř materiálu. S rostoucími srážkami a třením částic dochází k nárůstu teploty proudovodných prvků.
A taky jsem k tomu nashell nějaké vzorečky, tenhle celkem jednoduchý platí pro stejnosměr: Q = I^2*R*t
a speciálně pro Youdu i verzi pro střídavý proud: dQ = [i(t)]^2 * R * dt
(což je samozřejmě hnus a počítal by se s tím jenom cvok nebo chudák student, kterému nic jiného nezbývá)
-
- Příspěvky: 1508
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: Proč odpor hřeje?
V nejvíc zúženém místě. Pokud budeš mít více stejně zúžených míst (to mít nikdy nebudeš, ale dejme tomu, že se pro teoretický účel oprostíme od reality), tak na všech stejně, protože ohřátí způsobuje průtok proudu a ten je v celém obvodu podle 2. Kirchhoffa stejný. No dobře, nemáme ideální izolant, takže nemáme jenom ten jeden obvod skrz to očko, ale ještě k tomu nekonečno obvodů skrz vzduch nebo nějakou jinou izolaci o téměř nekonečném odporu, jestli chceš, tak si to zase nějakým ekelhaft vzorečkem s déčky můžeš přepočítat, ale naštěstí se to dá zanedbat a žít ve fikci, že nic jiného než ten obvod představovaný tím očkem tam není.youda píše:Byl by zajímavý pokus vzít pájku a udělat na očku ohyb jinde než ve středu. Kde se to asi bude nejdříve žhavit pak?
Naposledy upravil(a) unicast dne čtv čer 04, 2020 5:55 pm, celkem upraveno 1 x.
-
- Příspěvky: 5451
- Registrován: pát úno 13, 2015 2:24 pm
- Lokalita: SO, SK
- Bydliště: SO, SK
Re: Proč odpor hřeje?
Al má 3 valančné elektróny, Ag, Au, Cu má po jeden val. el.
Tak prečo je to trenie u Al vačšie ako u Cu ?
A prečo je to trenie u Ag nižššie ako u Cu ?
Zoberme ideálny prípad, že mriežka je úplne čistá.
Tak prečo je to trenie u Al vačšie ako u Cu ?
A prečo je to trenie u Ag nižššie ako u Cu ?
Zoberme ideálny prípad, že mriežka je úplne čistá.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
-
- Příspěvky: 1508
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: Proč odpor hřeje?
Můj názor je, že proto, že ta valenční vrstva (resp. vrstvy) je (jsou) různě daleko od jádra a působí na ní tedy různé síly.
-
- Příspěvky: 1200
- Registrován: úte úno 14, 2017 9:35 pm
Re: Proč odpor hřeje?
Zkuste si do úvah ještě zanést:
Proudovou hustotu, třeba i v závislosti na protékajícím proudu a jaké má důsledky překročení ...
Závislost odporu na teplotě+chlazení konců
Třeba už vám tento tahák stačí je to taková řetězová reakce končící jak už zmínil kiwi: protože ty dva závity v rukojeti více napětí nedají...
Proudovou hustotu, třeba i v závislosti na protékajícím proudu a jaké má důsledky překročení ...
Závislost odporu na teplotě+chlazení konců
Třeba už vám tento tahák stačí je to taková řetězová reakce končící jak už zmínil kiwi: protože ty dva závity v rukojeti více napětí nedají...
15x GWL Poly 300Wp 72 cells, 1-2x Axpert MKS 48V 4000W, 3x80P14S 18650 (~640Ah/34kWh), https://emoncms.trenet.org/dashboard/view?id=3, https://solarforum.cz/
-
- Příspěvky: 3074
- Registrován: stř dub 27, 2016 12:12 am
Re: Proč odpor hřeje?

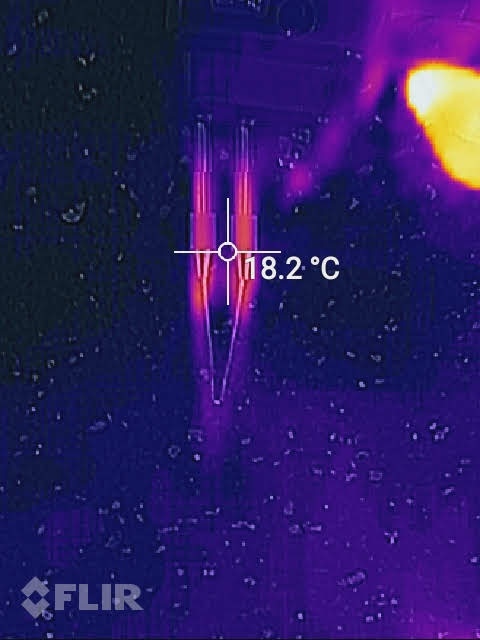

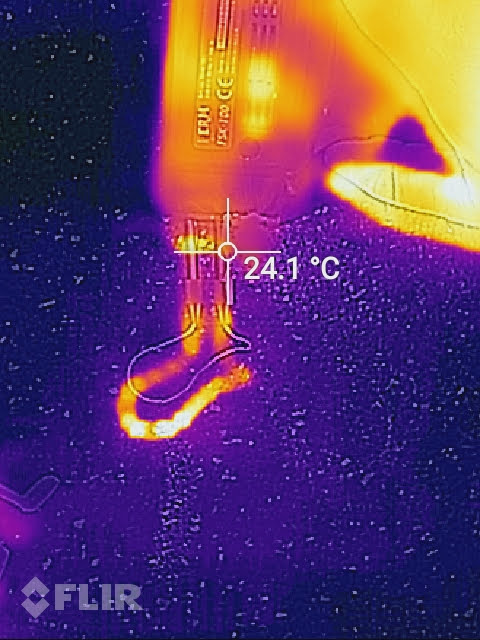

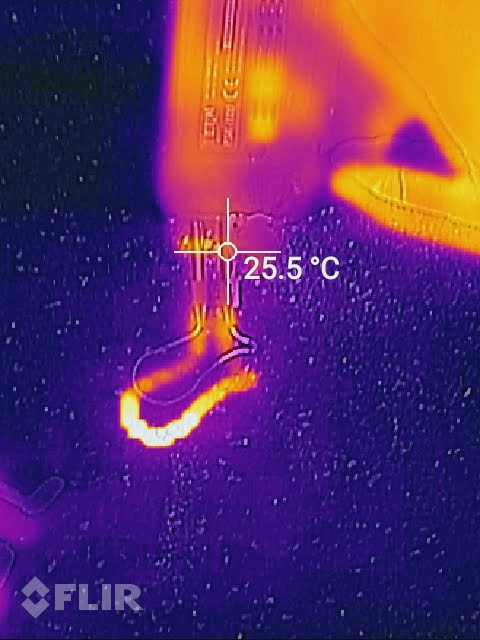

Tak jsem zkusil ten pokus s pájkou.

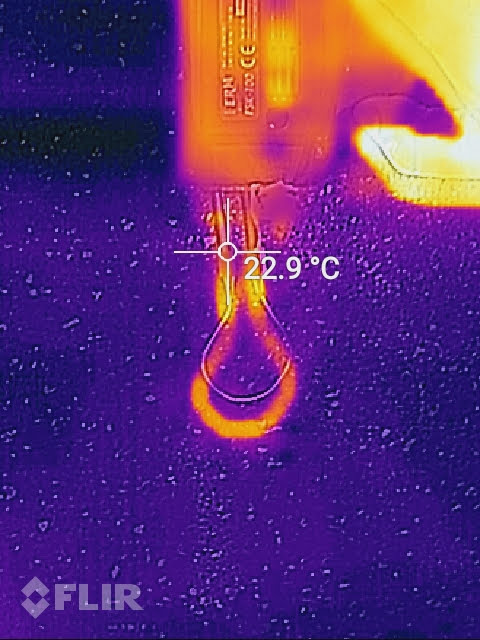

Klasický očko je jasný, hřeje ve středu, v ohybu Kulatý očko ale hřeje také ve ve středu, ikdyž ohyb nemá Zajímavý je kulatý očko s ohybem u kraje Že by to chlazení konců mělo až takovej vliv?
Byl by zajímavej pokus, žhavit drátek, jehož přívody by byly v rozpáleným železným držáku...
Klasický očko je jasný, hřeje ve středu, v ohybu Kulatý očko ale hřeje také ve ve středu, ikdyž ohyb nemá Zajímavý je kulatý očko s ohybem u kraje Že by to chlazení konců mělo až takovej vliv?
Byl by zajímavej pokus, žhavit drátek, jehož přívody by byly v rozpáleným železným držáku...
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
-
- Příspěvky: 1768
- Registrován: pon zář 09, 2013 5:16 pm
- Lokalita: Šumperk
- Bydliště: Šumperk
Re: Proč odpor hřeje?
asi jsi na to kápl s tím odváděním tepla... ono to bude hřát v každém místě tedy asi relativně stejně, ale na koncích jsou držáky s menším odporem a současně velkou tepelnou kapacitou.
-
- Příspěvky: 2579
- Registrován: pon bře 07, 2011 11:05 am
- Bydliště: Třinec
Re: Proč odpor hřeje?
youdo zkus udělat větší očko (možná i silnějším drátem) a mimo střed jej v jednom bodě předehřej zapalovačem/svíčkou a potom pájku zapni. Potom bude zajímavé sledovat jestli se předehřáté místo bude dále zahřívat elektřinou, nebo se to nejteplejší místo udělá zase na středu očka.
Teď mne tak napadá, kde je střed a tedy nejteplejší místo distribuční sítě?
Teď mne tak napadá, kde je střed a tedy nejteplejší místo distribuční sítě?
Chci elektrárnu s licencí a s prodejem přebytků nebo komunitní výměnou energie: ANO
-
- Příspěvky: 3074
- Registrován: stř dub 27, 2016 12:12 am
Re: Proč odpor hřeje?
Kulatý nebo špičatý očko?
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
-
- Příspěvky: 1982
- Registrován: pát bře 15, 2019 7:44 am
Re: Proč odpor hřeje?
špičatýyouda píše:Kulatý nebo špičatý očko?
-
- Podobná témata
- Odpovědi
- Zobrazení
- Poslední příspěvek
-
- 22 Odpovědi
- 2208 Zobrazení
-
Poslední příspěvek od glottis
-
- 0 Odpovědi
- 1157 Zobrazení
-
Poslední příspěvek od ikapusta
-
- 31 Odpovědi
- 4175 Zobrazení
-
Poslední příspěvek od Ivo12s
-
-
Open loop odpor pri teste zapojenia panelov
od slavo » » v Zapojení panelů
Open loop odpor pri teste zapojenia panelov
- 4 Odpovědi
- 768 Zobrazení
-
Poslední příspěvek od Soban
-
-
- 0 Odpovědi
- 303 Zobrazení
-
Poslední příspěvek od Mad_boxs
