Paralelní zapojení dvou bateriových boxu
Souhrn tématu
Diskuze se zaměřuje na paralelní propojení dvou bateriových boxů Axpert King 6 kW s využitím vlastních měděných busbarů pro lepší proudovou kapacitu až 250 A. Autor řeší umístění busbaru přímo na terminály boxů versus mimo box a zajištění správného jištění pomocí pojistek 125 A. Důraz je kladen na stejnou délku kabelů a minimalizaci odporu pro bezpečný a efektivní provoz systému.
-
Rand
- Příspěvky: 32
- Registrován: úte dub 05, 2022 7:35 am
- Reputace: 3
Paralelní zapojení dvou bateriových boxu
Ahoj. Poradí někdo jak nejlépe propojit bateriové boxy paralelně? Budu mít 2x Axpert King 6kw paralelně na 1F a k tomu 2 bateriové boxy 1 cca 14kw. Oba boxy mají zdvojené terminály ale to vnitřní propojení na to že tam poteče ve špičce až 250A se mi zdá slabé.

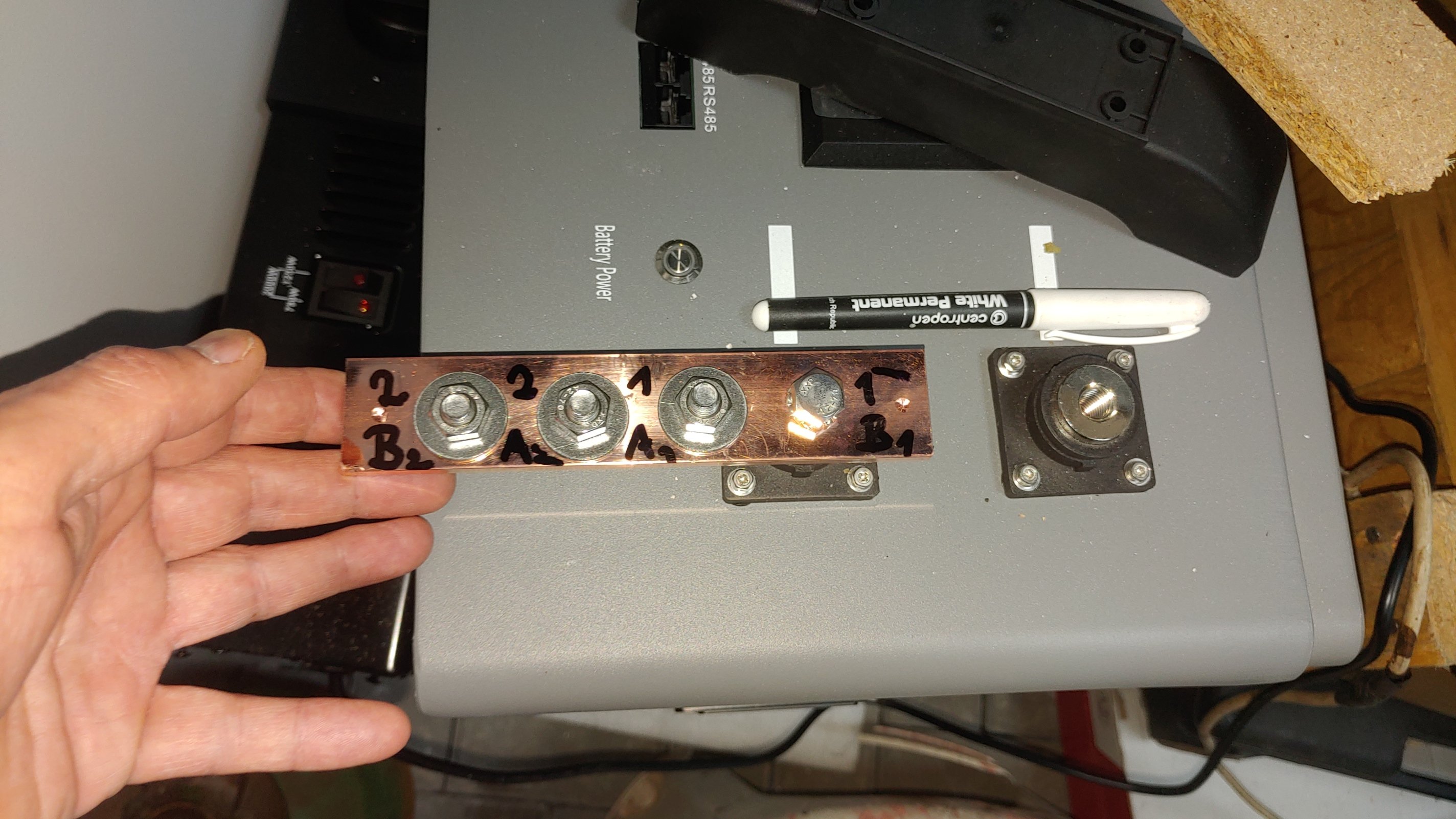

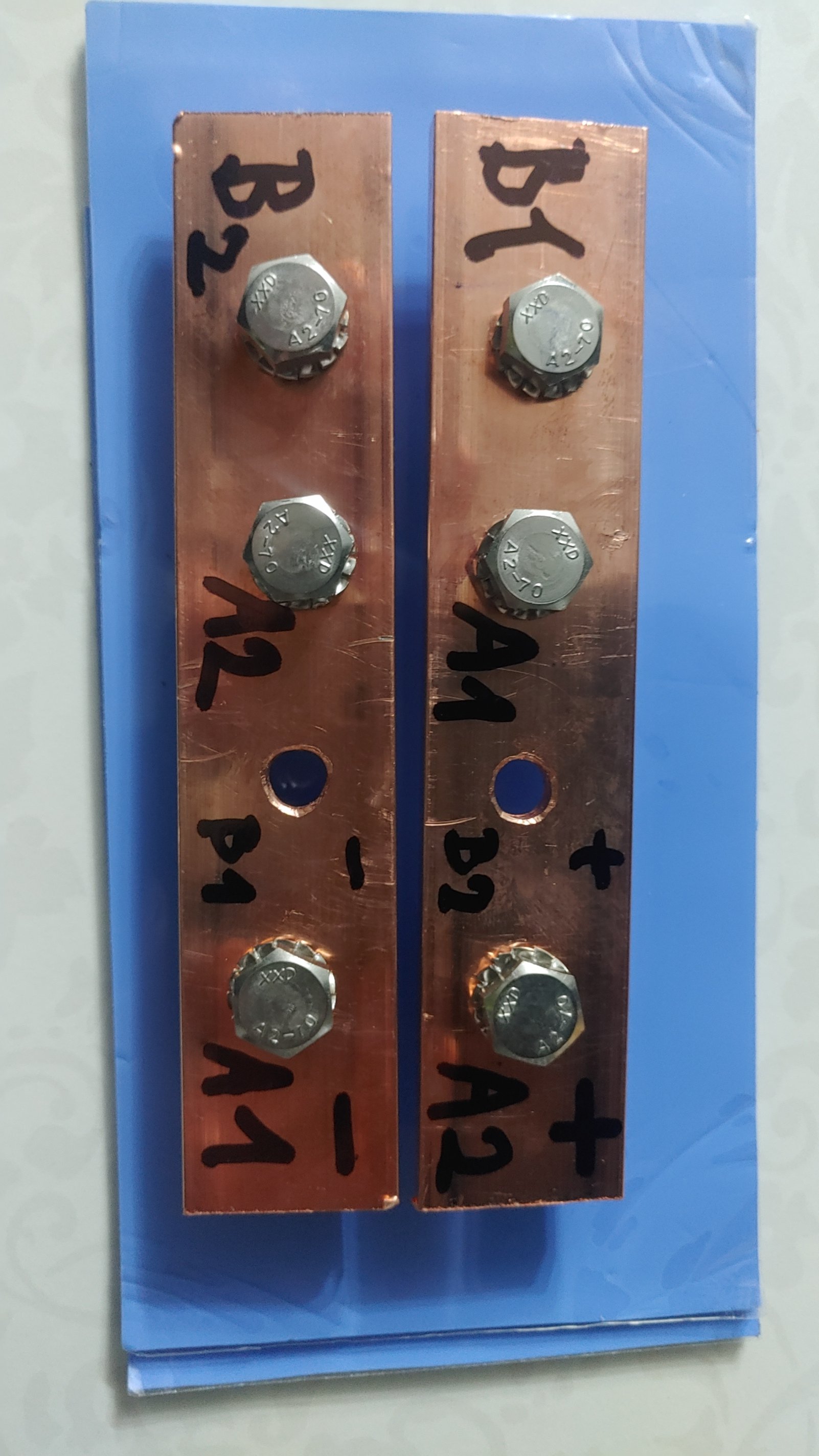

Udělal jsem si 2x busbar s měděné desky (150mm x30mm x 0.5mm) se 4 šrouby. Původně jsem chtěl busbar připevnit mimo box ale zase se mi zdá zbyetečne to dělat a zvyšovat odpor o další kabel.
Tak mě napadlo připevnit busbar přímo na terminál boxu, jeden na + a druhý na minus a od něj pak k meničum.

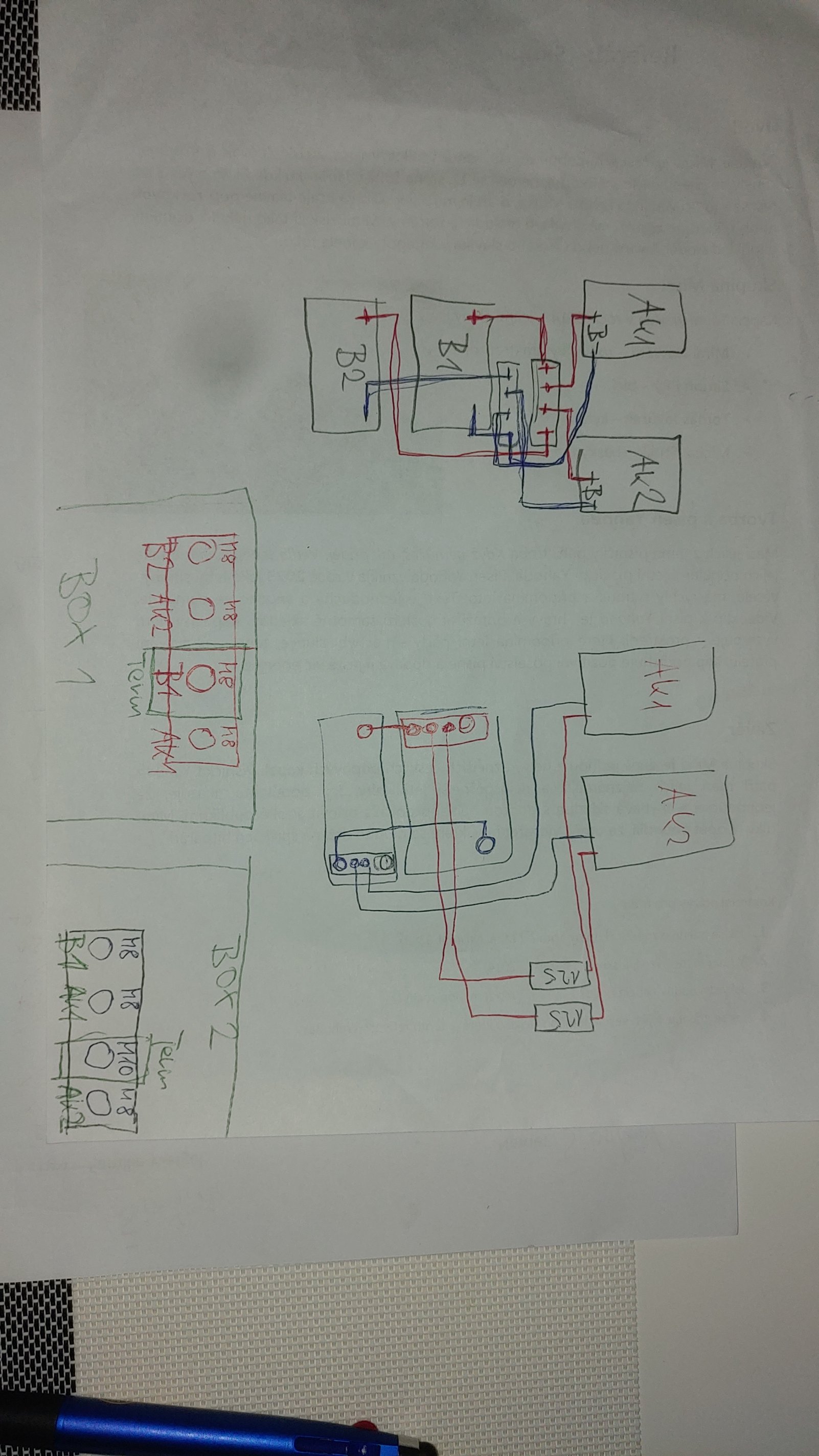

A1 měnič 1
A2 měnič 2
B1 baterie 1
B2 baterie 2
T připojeni busbaru na terminal boxu
Plus B1
A1 — T1 — A2 — B2
Minus B2
A2 — T2 — A1 — B1
Z plusu busbaru by šel každý kabel A do odpojovače s pojistkou 125A a pak do měniče a minus přímo do měniče.
Kabely budou stejně dlouhé o průměru 50mm a délka cca 1.5m od boxu k měníči delšímu pak udělám po cestě S aby nevznikla smyčka.
Propojení boxu s busbarem by bylo zase kabelem 50mm ale tam bude délka kolem 40cm ale samozřejmě oba stejně dlouhé.
Má někdo takové zapojení?
Nebo je lepší busbar umístit mimo box někde po cestě mezi meničem?
Dika za vaše názory a postřehy.
Udělal jsem si 2x busbar s měděné desky (150mm x30mm x 0.5mm) se 4 šrouby. Původně jsem chtěl busbar připevnit mimo box ale zase se mi zdá zbyetečne to dělat a zvyšovat odpor o další kabel.
Tak mě napadlo připevnit busbar přímo na terminál boxu, jeden na + a druhý na minus a od něj pak k meničum.
A1 měnič 1
A2 měnič 2
B1 baterie 1
B2 baterie 2
T připojeni busbaru na terminal boxu
Plus B1
A1 — T1 — A2 — B2
Minus B2
A2 — T2 — A1 — B1
Z plusu busbaru by šel každý kabel A do odpojovače s pojistkou 125A a pak do měniče a minus přímo do měniče.
Kabely budou stejně dlouhé o průměru 50mm a délka cca 1.5m od boxu k měníči delšímu pak udělám po cestě S aby nevznikla smyčka.
Propojení boxu s busbarem by bylo zase kabelem 50mm ale tam bude délka kolem 40cm ale samozřejmě oba stejně dlouhé.
Má někdo takové zapojení?
Nebo je lepší busbar umístit mimo box někde po cestě mezi meničem?
Dika za vaše názory a postřehy.
- Přílohy
-
-
-
-
kodl69
- Příspěvky: 8241
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace: 1040
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Paralelní zapojení dvou bateriových boxu
dobrý, a kde máš jištění? Fyzikálně to máš správně, každej měnič i každá baterka by měly stejně dlouhý dráty. Takže znovu a jinak...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
Rand
- Příspěvky: 32
- Registrován: úte dub 05, 2022 7:35 am
- Reputace: 3
Re: Paralelní zapojení dvou bateriových boxu
Jištění tam mám psané. Na plusovém kabelu mezi baterií a každým meničem bude odpojovač OPVP22 s pojistkou PV22 125A gG.
