Paralelní zapojení dvou bateriových boxu
Souhrn tématu
Diskuze se věnuje paralelnímu zapojení dvou bateriových boxů Axpert King 6kW s kapacitou cca 14 kW každý. Uživatelé řeší správné propojení pomocí měděných busbarů přímo na terminálech boxů a diskutují o vhodném jištění a délce kabelů, aby se minimalizoval odpor a zajistila bezpečnost při špičkových proudech až 250A. Důraz je kladen na rovnoměrné délky kabelů, použití pojistek a možnost odpojení baterií bez nutnosti rozebírání celé elektrárny.
-
Rand
- Příspěvky: 33
- Registrován: úte dub 05, 2022 7:35 am
- Reputace: 3
Paralelní zapojení dvou bateriových boxu
Ahoj. Poradí někdo jak nejlépe propojit bateriové boxy paralelně? Budu mít 2x Axpert King 6kw paralelně na 1F a k tomu 2 bateriové boxy 1 cca 14kw. Oba boxy mají zdvojené terminály ale to vnitřní propojení na to že tam poteče ve špičce až 250A se mi zdá slabé.
Udělal jsem si 2x busbar s měděné desky (150mm x30mm x 0.5mm) se 4 šrouby. Původně jsem chtěl busbar připevnit mimo box ale zase se mi zdá zbyetečne to dělat a zvyšovat odpor o další kabel.
Tak mě napadlo připevnit busbar přímo na terminál boxu, jeden na + a druhý na minus a od něj pak k meničum.
A1 měnič 1
A2 měnič 2
B1 baterie 1
B2 baterie 2
T připojeni busbaru na terminal boxu
Plus B1
A1 — T1 — A2 — B2
Minus B2
A2 — T2 — A1 — B1
Z plusu busbaru by šel každý kabel A do odpojovače s pojistkou 125A a pak do měniče a minus přímo do měniče.
Kabely budou stejně dlouhé o průměru 50mm a délka cca 1.5m od boxu k měníči delšímu pak udělám po cestě S aby nevznikla smyčka.
Propojení boxu s busbarem by bylo zase kabelem 50mm ale tam bude délka kolem 40cm ale samozřejmě oba stejně dlouhé.
Má někdo takové zapojení?
Nebo je lepší busbar umístit mimo box někde po cestě mezi meničem?
Dika za vaše názory a postřehy.
Udělal jsem si 2x busbar s měděné desky (150mm x30mm x 0.5mm) se 4 šrouby. Původně jsem chtěl busbar připevnit mimo box ale zase se mi zdá zbyetečne to dělat a zvyšovat odpor o další kabel.
Tak mě napadlo připevnit busbar přímo na terminál boxu, jeden na + a druhý na minus a od něj pak k meničum.
A1 měnič 1
A2 měnič 2
B1 baterie 1
B2 baterie 2
T připojeni busbaru na terminal boxu
Plus B1
A1 — T1 — A2 — B2
Minus B2
A2 — T2 — A1 — B1
Z plusu busbaru by šel každý kabel A do odpojovače s pojistkou 125A a pak do měniče a minus přímo do měniče.
Kabely budou stejně dlouhé o průměru 50mm a délka cca 1.5m od boxu k měníči delšímu pak udělám po cestě S aby nevznikla smyčka.
Propojení boxu s busbarem by bylo zase kabelem 50mm ale tam bude délka kolem 40cm ale samozřejmě oba stejně dlouhé.
Má někdo takové zapojení?
Nebo je lepší busbar umístit mimo box někde po cestě mezi meničem?
Dika za vaše názory a postřehy.
- Přílohy
-
-
-
-
kodl69
- Příspěvky: 8242
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace: 1040
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Paralelní zapojení dvou bateriových boxu
dobrý, a kde máš jištění? Fyzikálně to máš správně, každej měnič i každá baterka by měly stejně dlouhý dráty. Takže znovu a jinak...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
Rand
- Příspěvky: 33
- Registrován: úte dub 05, 2022 7:35 am
- Reputace: 3
Re: Paralelní zapojení dvou bateriových boxu
Jištění tam mám psané. Na plusovém kabelu mezi baterií a každým meničem bude odpojovač OPVP22 s pojistkou PV22 125A gG.
-
cipis
- Moderátor
- Příspěvky: 6739
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace: 928
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 13+ kWp
- Kapacita baterie [kWh]: 40+26
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Paralelní zapojení dvou bateriových boxu
No, ale jak odpojis baterii od toho vseho? Kdyz jsi to prisrouboval primo na plus baterie.
Tam ti chybi ta pojistka. Musis jistit i baterii, kazdou, na ten busbar. Takze zadne sroubovani toho kusu medi primo na pol baterie.
Minus predpokladam uzemnene, kdyz neni nikde jisteni.
Tam ti chybi ta pojistka. Musis jistit i baterii, kazdou, na ten busbar. Takze zadne sroubovani toho kusu medi primo na pol baterie.
Minus predpokladam uzemnene, kdyz neni nikde jisteni.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
-
Rand
- Příspěvky: 33
- Registrován: úte dub 05, 2022 7:35 am
- Reputace: 3
Re: Paralelní zapojení dvou bateriových boxu

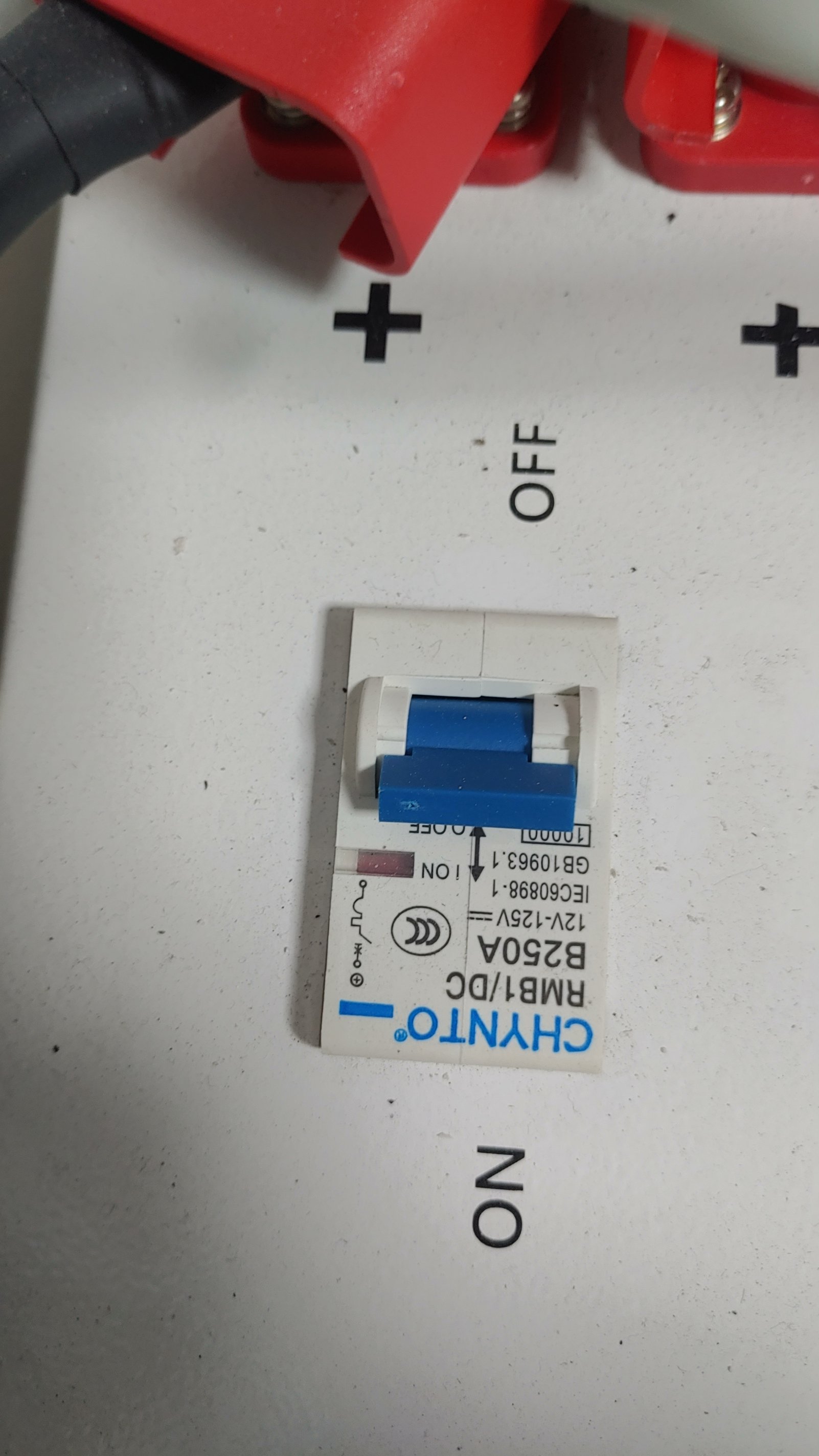

Každý box má ještě svůj DC jistič RMB1/DC 250A, takže proto na propojení už žádné další jištění nekalkuluji, zbytečný prvek a další odpor. A pokud jednu budu chtít odpojit vypnu ji tím jistiičem na boxu. Proč uzemnit?
- Přílohy
-
-
pibi
- Příspěvky: 1631
- Registrován: ned led 01, 2023 6:17 pm
- Reputace: 362
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 16kWp
- Kapacita baterie [kWh]: 44kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Paralelní zapojení dvou bateriových boxu
Pokud budeš z nějakého důvodu (údržba/porucha) potřebovat odpojit tu baterku, tak budeš muset odstavit a rozebrat celou elektrárnu, takže DC sběrny raději samostatně.
Pokud neuzemníš jeden z pólů DC systému, budeš potřebovat všude dvoupólové pojistky/jističe pro + i -.
Pokud neuzemníš jeden z pólů DC systému, budeš potřebovat všude dvoupólové pojistky/jističe pro + i -.
9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
