Servo k trojcestemu ventilu

Ohřev TUV, aku nádrže, boilery, ohřívače vody, vytápění, klimatizace
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Ahoj solárníci :) Řeším teď servo k směšovacímu ventilu k topení. Poradí někdo, jestli jsou všechna serva na 24vdc a 3bodovym řízením zaměnitelná? Mám směšovací ventil esbe vrg131 a našel jsem nahradu serva u značky Ariso a i s adaptérem mne vyjde o litr levněji :) bude to kompatibilní? Teda servo esbe ara 24VDC 3 bod a to servo Aristo ARM 342?
Franta2776
Příspěvky: 3375
Registrován: pon úno 01, 2021 4:00 pm

Re: Servo k trojcestemu ventilu

Příspěvek od Franta2776 »

Já používám přepínací coulový mezi Tuv a topením tento on Off na 230V.Řídím termostatem
https://www.elventil.cz/zonovy-ventil-l ... 5IQAvD_BwE
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, Lifepo4 17Sx260Ah, trakční gel 800Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Multiplus 2 48/5000,MPPT 150/85
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Já řeším regulaci v kotelně. Je to přivítání topného okruhu vs kotel s akumulaci. Jde mi jen o to, jestli jsou všechna serva k 3.cestnym ventilum s 24Vdc a 3. Bodovým řízením technicky zaměnitelná?
Keraj
Příspěvky: 396
Registrován: čtv dub 21, 2022 7:15 pm
Lokalita: Poblíž Hradce Králové
Systémové napětí: 48V

Re: Servo k trojcestemu ventilu

Příspěvek od Keraj »

Já sice mám ventil, servo i regulátor od Komextermu...

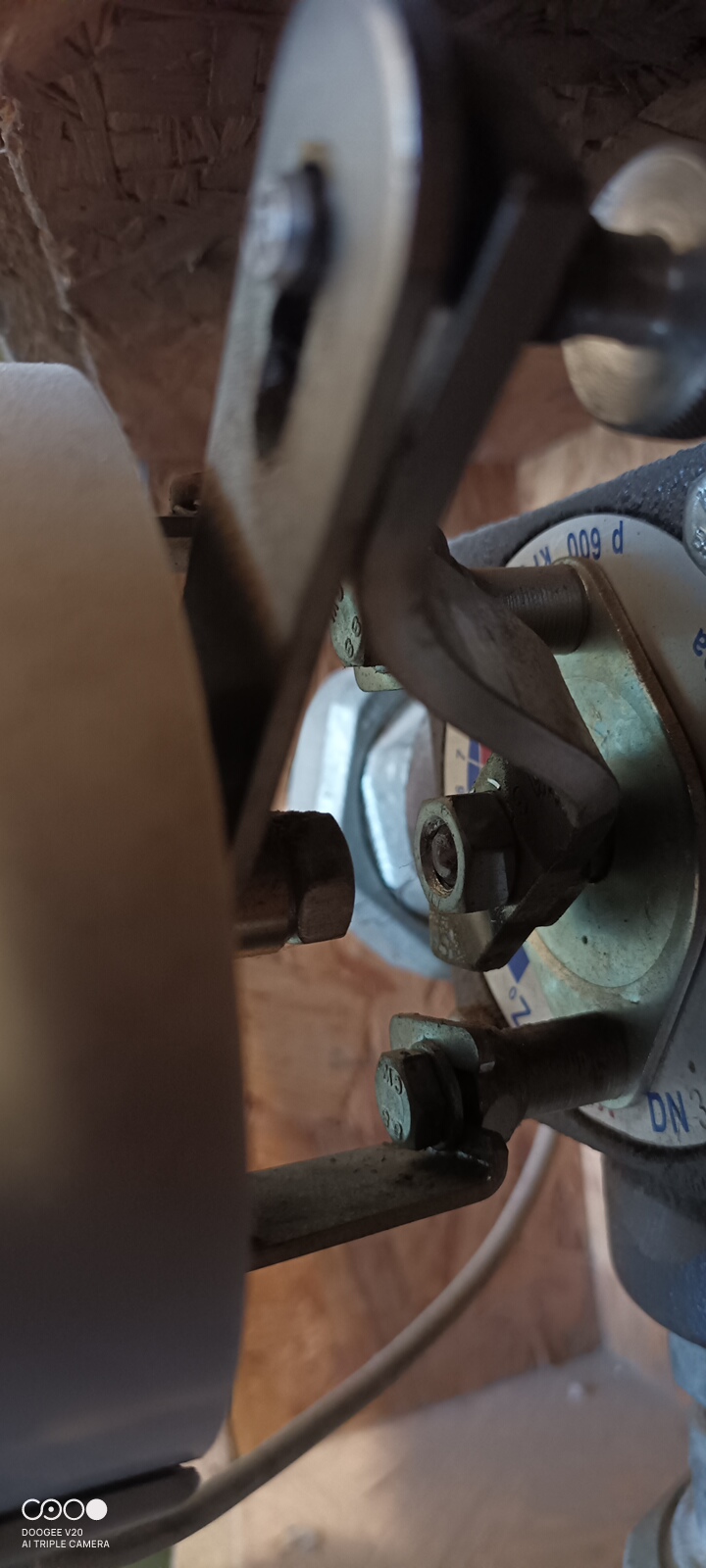

ale servo je k ventilu přidělané na dvou cca 4cm dlouhých nožkách, i spojení páky serva a ventilu je variabilní ( šroub v páce ventilu oproti oválné díře v páce serva).
Tedy v tomto provedení je jistá korekce v případě potřeby možná ...
Naposledy upravil(a) Keraj dne sob pro 09, 2023 2:10 pm, celkem upraveno 2 x.
16 panelů DHM-72L9-450 Wp = 7200Wp jih, sklon 17°
2 regulátory EPever Tracer 6415 AN = 6000W
Paralelní adaptér PAL-ADP-50AN
Hlavní měniče Multiplus2 5000VA v sérii 4 + 4kW
Měniče EPever IP+ pro vytěžování 5, 3 a 2kW
135 + 135 + 230 = 500Ah LiFePo na 48V
3* BMS a Balancer Seplos
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

Za kolik jste našel ten motor Aristo ARM 342
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Servo od esbe v 24V min 4tis. Ten Aristo je na alegru za 2700 plus cca 300kc montážní sada na ventily esbe...takže fyzicky to půjde, jen chci mít jistotu že řízení s tím jiným servem nebude mít problém 😅
Keraj
Příspěvky: 396
Registrován: čtv dub 21, 2022 7:15 pm
Lokalita: Poblíž Hradce Králové
Systémové napětí: 48V

Re: Servo k trojcestemu ventilu

Příspěvek od Keraj »

Takže je to spíš otázka zda regulátor a servo budou kompatibilní ... Komexterm třeba má 4 vodiče
16 panelů DHM-72L9-450 Wp = 7200Wp jih, sklon 17°
2 regulátory EPever Tracer 6415 AN = 6000W
Paralelní adaptér PAL-ADP-50AN
Hlavní měniče Multiplus2 5000VA v sérii 4 + 4kW
Měniče EPever IP+ pro vytěžování 5, 3 a 2kW
135 + 135 + 230 = 500Ah LiFePo na 48V
3* BMS a Balancer Seplos
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

To bude asi nějaké proporcialni řízení. Ty základní serva jsou jen dvou či tří drátové tzn. Společný vodič a dva směry otáčení :)
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

Bobo84 píše: sob pro 09, 2023 2:40 pm
Servo od esbe v 24V min 4tis. Ten Aristo je na alegru za 2700 plus cca 300kc montážní sada na ventily esbe...takže fyzicky to půjde, jen chci mít jistotu že řízení s tím jiným servem nebude mít problém 😅
Vaše zařízení pro ovládáni motoru neumí 230V?
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

Bobo84 píše: sob pro 09, 2023 3:16 pm
To bude asi nějaké proporcialni řízení. Ty základní serva jsou jen dvou či tří drátové tzn. Společný vodič a dva směry otáčení :)

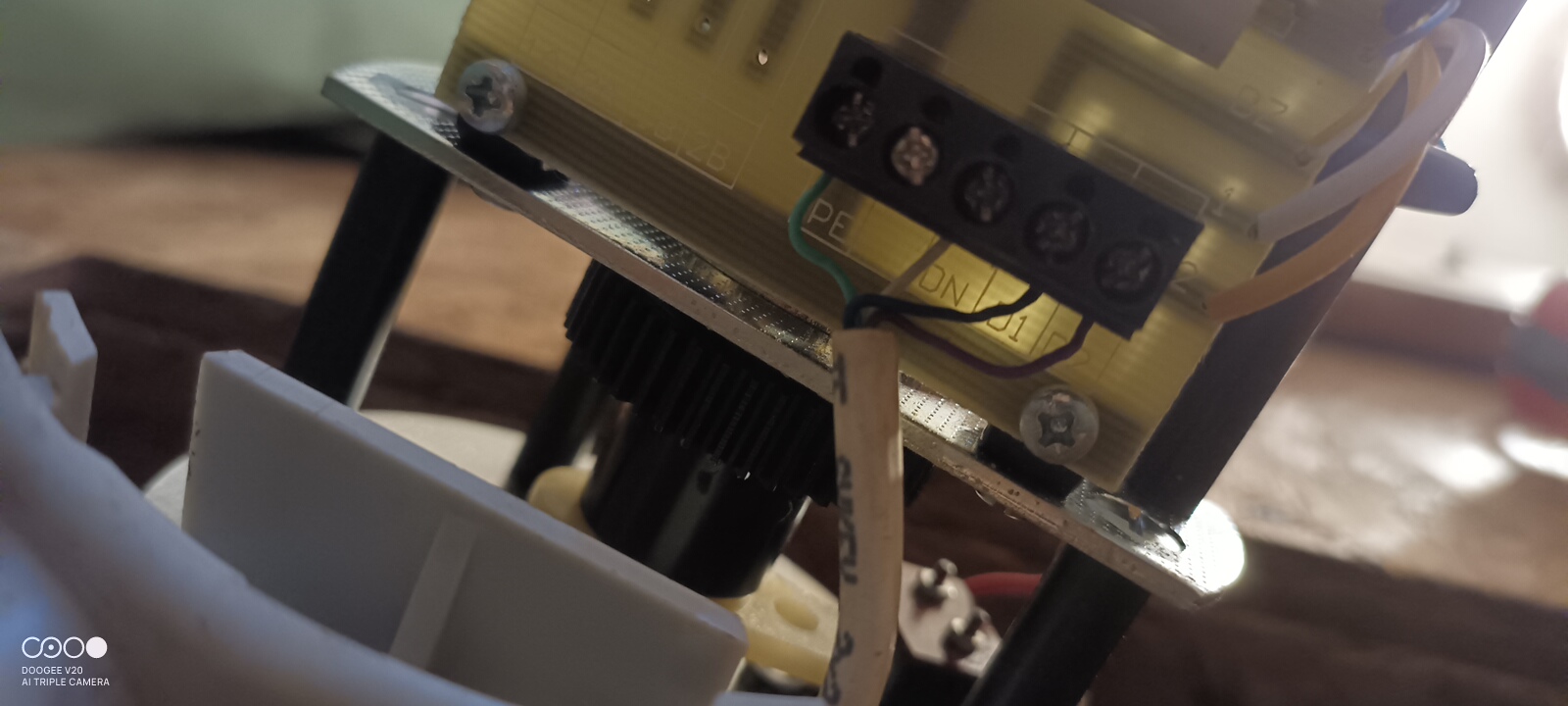

Je to zelený kabel a označený PE.
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Já pořídil řízení s pokojovým termostatem a to je na 24VDC serva....tehdy to bylo za dobré prachy a netušil jsem, že větří výběr je v servech 230v. Nevadí, když nejhůř, tak objednám origo a vím, že to bude facit :)
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

Pokojový termostat co umí ovládat motor? Co je to za termostat?
To bude něco ON/OFF a na to opravdu stačí zónový ventil.
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Koupil jsem tehdy ve výprodeji sadu esbe CUA111 a servo zatím nee...je to řízení serva a pokojový termostat přes kablik připojený
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

Nevím jaký máte zdroj tepla ale osobně bych šel cestou https://allegro.cz/nabidka/tech-ovladac ... oFEALw_wcB
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

Teď už využijí to co mám a jen dokoupim servo :)
luky
Příspěvky: 911
Registrován: pon kvě 19, 2014 11:38 am

Re: Servo k trojcestemu ventilu

Příspěvek od luky »

podstatné parametry (pokud to jde fyzicky namontovat) jsou u "3 bodového řízení":
- napájecí napětí (bacha, ESBE dělá na 24V AC i DC)
- doba přebehu
- síla (moment v Nm)
- přítomnost koncových spínačů (ty obvykle potřeba nejsou)
- směr otáčení se dá změnit, tedy při montáži je potřeba trochu přemýšlet nebo to otestovat.

Otázka trochu mimo: máš informace o životnosti toho levnějšího serva? Provozuju 2 kusy ESBE a běží bez poruchy dlouhé roky, tak jestli ta úspora stojí za to...
mobilní elektrárna: viewtopic.php?t=4597, 290Wp mono, Winston 12V/130Ah, Victron MPPT 75/15, Victron inverter 12/250VA, Victron charger 20A, Orion 30A
domácí elektrárna: viewtopic.php?t=6898, FV 5kWp, LiFe 48V/120+120Ah, Axpert King 48/5000 + PCM60X + EPever
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

To servo má stejné paramerty, tzn. 3 bodové řizení, 24VAC, moment i čas 120s přeběhu... o pomocných kontaktech u toho řízení není ani slovo...píšou, že to funguje se všemi typy 3.bodových serv 24VAC. Životnost netuším samozřejmě.
Cenově jsou ti výrobci podobní.
luky
Příspěvky: 911
Registrován: pon kvě 19, 2014 11:38 am

Re: Servo k trojcestemu ventilu

Příspěvek od luky »

Takže hned moje první poznámka o AC a DC verzi byla na místě, že?
Hint: na začátku píšeš 24VDC a teď 24VAC.
mobilní elektrárna: viewtopic.php?t=4597, 290Wp mono, Winston 12V/130Ah, Victron MPPT 75/15, Victron inverter 12/250VA, Victron charger 20A, Orion 30A
domácí elektrárna: viewtopic.php?t=6898, FV 5kWp, LiFe 48V/120+120Ah, Axpert King 48/5000 + PCM60X + EPever
Pawel
Příspěvky: 884
Registrován: stř říj 02, 2013 8:57 am

Re: Servo k trojcestemu ventilu

Příspěvek od Pawel »

ESBE jsou AC
to samé měl komex
Bobo84
Příspěvky: 94
Registrován: pát říj 07, 2022 8:03 pm
Lokalita: Vsetín
Systémové napětí: 48V
Výkon panelů [Wp]: 8100
Kapacita baterie [kWh]: 7,65
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Karlovice

Re: Servo k trojcestemu ventilu

Příspěvek od Bobo84 »

s tím DC jsem se spletl.. ony jsou standartně na 24VAC, po telefonu s afristo.cz jsem ujištěn, že je to plně kopaktibilní :)
Už tedy objednáno z allegro za dobré prachy a to jsem mohl ještě využit slevu 500kč :D

  • Podobná témata
    Odpovědi
    Zobrazení
    Poslední příspěvek
