Přepanelování Victron Smartsolar 150/100 – zkušenosti a limity výkonu

[Valdano]

Tam se píše jen o 250/100 modelu? To je ten vůbec nejvyšší. Takže u slabších modelů se nic NEzkratuje?

Zkratovací relé bylo zpočátku zavedeno výhradně u modelu SmartSolar MPPT 250/100-Tr VE.Can od sériového čísla HQ2150 a novějších. Victron tuto bezpečnostní ochranu, ale postupně zavedl napříč dalšími modely SmartSolar i BlueSolar. Konkrétně pro většinu modelů v rozsahu od 100/30 až po 250/100. Takže to pravděpodobně bude i u slabších modelů včetně zde diskutovaného 150/100.

Pokud řídicí jednotka regulátoru detekuje kritickou vnitřní závadu (např. proražení spínacích prvků) nebo nebezpečné přepětí na výstupu k baterii, aktivuje bistabilní blokovací relé, které natvrdo zkratuje svorky FV vstupu. U novějších verzí firmwaru (v1.73+ nebo v3.18+ v závislosti na řadě) lze stav zkratu způsobený tímto relé softwarově resetovat v aplikaci VictronConnect v nabídce nastavení.

K vybavení zmíněného zkratovacího relé může dojít i bez HW závady. Například při špatné konfiguraci systémového napětí (např. připojením 48V baterie k regulátoru nakonfigurovanému na 12 V) nebo při přepěťové špičce vyvolané jiným zdrojem nabíjení v systému.

Kódy chyb, při kterých je FV vstup zkratován jsou 38, 39 a 80 až 87.

Err 38, Err 39 a Err 80 až Err 87 - Vypnutí FV vstupu

Pokud se tyto chyby objeví, je vstup FV panelu interně zkratovaný, aby se baterie chránila před přebitím.

Před jakýmkoli dalším řešením problémů se ujistěte, že máte aktualizovaný firmware na nejnovější verzi.

Možné důvody výskytu této chyby:

- Napětí baterie (12/24/36/48V) je nastaveno nesprávně. Pro nastavení správného napětí baterie použijte VictronConnect.

- K baterii je připojeno další zařízení, které je nakonfigurováno na vyšší napětí. Například MultiPlus, nakonfigurovaný na vyrovnání na 17 voltech, zatímco v MPPT toto nakonfigurováno není.

Obnova po chybě:

Chyba 38 a chyby 84 až 87: Nejprve odpojte solární panely a odpojte baterii. Počkejte 3 minuty, poté znovu připojte nejprve baterii a poté panely.

Chyba 39: Nabíječka automaticky obnoví provoz, jakmile napětí baterie klesne pod maximální nastavené napětí (obvykle vyrovnávací nebo absorpční napětí). Resetování chyby může trvat i minutu.

Chyby 80 až 83: Nejprve odpojte solární panely a odpojte baterii, poté postupujte podle zde popsaného postupu resetování .
Pokud chyba přetrvává, je pravděpodobně vadný regulátor nabíjení.

[pibi]

Mám 150/70 - max. zkratový proud 50A a mám na něj připojené 3S6P JAM60S20 385Wp s Isc 11,5A. Nejsou všechny jedním směrem, 3S2P jsou na JV fasádě svisle, 3S4P jsou na JZ střeše 45°, funguje to bez problémů rok a půl. Na podzim se chystám připojit 3S5P JV 80°+ 3S5P JZ 80°JAM60D20 680Wp, Isc11,5A na regulátor 150/100, tak uvidím.

[Kajap]

paralelní stringy když jsou >2P - jak to máš ošetřené proti poruše?

[Soban]

Přce pojistkama.

[pibi]

Jawohl.

Vaše zpráva obsahuje 7 znaků.
Musíte napsat alespoň 10 znaků.

[Kajap]

To je 6P ?

[pibi]

Ano, výše popsaná kombinace připojená na SmartSolar 150/70.

[Dagus]

Tam se píše jen o 250/100 modelu? To je ten vůbec nejvyšší. Takže u slabších modelů se nic NEzkratuje?

Zkratovací relé bylo zpočátku zavedeno výhradně u modelu SmartSolar MPPT 250/100-Tr VE.Can od sériového čísla HQ2150 a novějších. Victron tuto bezpečnostní ochranu, ale postupně zavedl napříč dalšími modely SmartSolar i BlueSolar. Konkrétně pro většinu modelů v rozsahu od 100/30 až po 250/100. Takže to pravděpodobně bude i u slabších modelů včetně zde diskutovaného 150/100.

Pokud řídicí jednotka regulátoru detekuje kritickou vnitřní závadu (např. proražení spínacích prvků) nebo nebezpečné přepětí na výstupu k baterii, aktivuje bistabilní blokovací relé, které natvrdo zkratuje svorky FV vstupu. U novějších verzí firmwaru (v1.73+ nebo v3.18+ v závislosti na řadě) lze stav zkratu způsobený tímto relé softwarově resetovat v aplikaci VictronConnect v nabídce nastavení.

K vybavení zmíněného zkratovacího relé může dojít i bez HW závady. Například při špatné konfiguraci systémového napětí (např. připojením 48V baterie k regulátoru nakonfigurovanému na 12 V) nebo při přepěťové špičce vyvolané jiným zdrojem nabíjení v systému.

Kódy chyb, při kterých je FV vstup zkratován jsou 38, 39 a 80 až 87.

Err 38, Err 39 a Err 80 až Err 87 - Vypnutí FV vstupu

Pokud se tyto chyby objeví, je vstup FV panelu interně zkratovaný, aby se baterie chránila před přebitím.

Před jakýmkoli dalším řešením problémů se ujistěte, že máte aktualizovaný firmware na nejnovější verzi.

Možné důvody výskytu této chyby:

- Napětí baterie (12/24/36/48V) je nastaveno nesprávně. Pro nastavení správného napětí baterie použijte VictronConnect.

- K baterii je připojeno další zařízení, které je nakonfigurováno na vyšší napětí. Například MultiPlus, nakonfigurovaný na vyrovnání na 17 voltech, zatímco v MPPT toto nakonfigurováno není.

Obnova po chybě:

Chyba 38 a chyby 84 až 87: Nejprve odpojte solární panely a odpojte baterii. Počkejte 3 minuty, poté znovu připojte nejprve baterii a poté panely.

Chyba 39: Nabíječka automaticky obnoví provoz, jakmile napětí baterie klesne pod maximální nastavené napětí (obvykle vyrovnávací nebo absorpční napětí). Resetování chyby může trvat i minutu.

Chyby 80 až 83: Nejprve odpojte solární panely a odpojte baterii, poté postupujte podle zde popsaného postupu resetování .
Pokud chyba přetrvává, je pravděpodobně vadný regulátor nabíjení.

A už to relé někdo viděl? Přijde mi zvláštní ho tam mít. Výrobci panelů přeci zase zakazují zkratovat panely na tvrdo. Takže se problém přeleje jen dál. Proč cvakat relém, když tam jsou fety?

[leoshavla]

paralelní stringy když jsou >2P - jak to máš ošetřené proti poruše?

Na dva stejné stringy 2P se pojistky nedávají, až od 3P

[cipis]

Však tam má většítko ...
Nicméně to je stejně jinak, povinné jsou při více jak 2, ale jen trouba si tam ty odpínače nedá, byť by měl jeden jediný.

[leoshavla]

Jj, pojistkama nic nezkazíš
A používáte všichni gPV?

[pibi]

K čemu jsou dobré? Mám tam normální gG.

[leoshavla]

To já taky, říkal to ten zaklínač hadů na YouTube Bakom, že obyč. můžou při zkratu explodovat

[pibi]

U baterky, která může do zkratu poslat obrovský výkon mají pojistky s větší zkratovou odolností smysl. Tam je to spíše o velikosti, tedy za mě nožovky.
U FV panelů hrozí nějaké kA jen v případě úderu blesku, a tam je asi jedno, jestli pojistka exploduje, nebo ne. Pro string do 120V, ve kterém jsou 2 pojistky v sérii, považuji gG 10x38 za dostatečně dimenzované. Pro plánované pole 3S10P a panely s Isc 11,5A by do eventuálně zkratovaného stringu mohlo téct teoreticky cca 100A z ostatních 9 stringů, navíc je nemožné, aby byly všechny naplno osvíceny budou tam 2 řady po 5P vzájemně natočené o 90°.

[Kajap]

Půjde ti po některém stringu stín?

Pokud jde o různý proud na paralelním stringu, tak je to jedno, ale se stínem nevím.

[cipis]

Ten stín právě udělá ve tom kterém stringu nižší proud, protože napětí celého kompletu je drženo všemi paralelními stringy.
I proto je někdy lepší dát dva panely paralelně než sériově, protože ten osvětlený "podrží" napěťově ten zastíněný. Teoreticky by to mělo být jedno, ale prakticky regulátory mají nějaké mezní hodnoty, kdy například přejdou z MPPT na PWM, takže pak to vyšší napětí zabrání tomuto přechodu.

Nebo co jsi tím myslel?

[Kajap]

Příkladně

1S2P třeba 15 kWp celkem

a

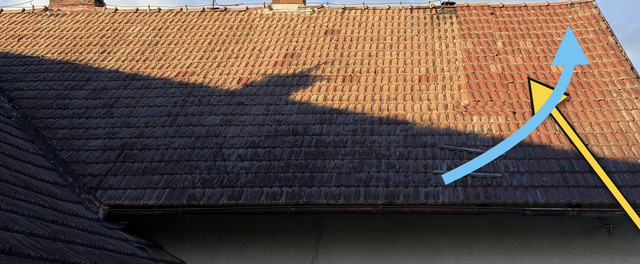

J střecha a při západu projde stín od pravého V ramene postupně dle modrý šipky zprava dole nahoru…

Tedy napadlo mě, jakým způsobem by se to 1S2P optimálně umístilo?.

[cipis]

1s2p? je jeden v sérii a dva paralelně. Tak v tom 15 kWp asi nedáš, pokud nemáš panel 7,5kWp ...
To bude asi nějaký překlep? Kolik jich má být v sérii?

[Kajap]

Nojo

11s2p nebo 3p

[Atman]

Koľko radov pod sebou na tú streche vleze, dva či tri? Logicky jednu sériu dať v tvare položenej hokejky zľava doprava, aby čepel bola nahor naľavo a druhý string pravaá strana nadol. aby jeden string zostal osvietený komplet čo najdlhšie.
