Oprava GridFree 2kW měnič 230V s limiterem SUN-2000G (vstup

[Radar]

A přepěťovka to mimo ochrany přepětím nějak jinak stabilizuje a něco tomu přináší...?

[Radar]

Jinak to otočení krytu a tři větráčků je opravdu triviální, zvládne to každý. U mě došlo k poruše dvou IGBT i tak, nikoliv tedy přehříváním , ale dle servisu právě přepětím. K provozování s ostrovním měničem v ostrovní síti s vysokou impedanci to asi opravdu není vhodné zařízení (

[solárník]

A přepěťovka to mimo ochrany přepětím nějak jinak stabilizuje a něco tomu přináší...?

Přepěťí je jev, který ti odpálí IGBT. Jak tam konkrétně vznikne, je otázka. Stává se to na obyčejné síti při bouřce, při servisních zásazích distributora (vypínání a hlavně zapínání sítě), a dále jak jsem psal - nedostatečným průřezem kabelů ke střídači (výrobce dává poměrně ubohý (v podstatě ten nejhorší prodávaný) 0,75 mm2 přívodní kabel, lze koupit daleko lepší s průřezem vodičů minimálně 1,5 mm2), špatným kontaktem v zásuvce, v rozvodné krabici a jinde. Nebo je, že ti na tom sepne/rozepne nějaký indukční spotřebič, třeba lednička, vrtačka, cokoli s motorem nebo indukční složkou odběru.

Bytelná a robustní přepěťovka tomu zabrání.
Ovšem - není úplně levná. Nicméně, odměnou bude nejen to, že neodejde střídač, ale i to, že jsou chráněny i všechny ostatní spotřebiče na té síti. Ať už je to klasická, nebo umělá síť za Victronem, nebo jiným primárním střídačem. Pro připojení přepěťovky použít masivní vodič, jinak to nebude chránit dobře.

[cipis]

To neni prece pro 230V AC, tato prepetovka ...

[Radar]

Dal jsem před něj toto: https://www.tsbohemia.cz/eaton-protecti ... =173606096

[solárník]

To neni prece pro 230V AC, tato prepetovka ...

Jo, už to vidím, asi jsem omylem nalistoval jinou, tahle vypadá na DC. prostě to musí být bytelná přepěťovka na 230VAC.

[TomHC]

Len tá úprava termistoru paralelným rezistorom pokazí reportovanú teplotu. Pri ESPhome treba pridať sensor filter

Kód: Vybrat vše

  - platform: sun_gtil2
    temperature:
      device_id: gwlsun
      id: gtil_temperature
      name: "Heatsink Temperature"
      filters:
        - throttle_average: 30s
        - lambda: |-
            const float B = 3950.0;
            const float T0 = 298.15;
            const float R0 = 100000.0;
            const float Rp = 68000.0;

            // Teplota z integrácie
            float T = x + 273.15;

            // Aký odpor zodpovedá tejto teplote
            float Req = R0 * exp(B * (1.0 / T - 1.0 / T0));

            // Vypočítaj pôvodný odpor NTC pred pridaním paralelného rezistora
            float Rntc = (Req * Rp) / (Rp - Req);

            // Z neho späť na skutočnú teplotu
            float Treal = 1.0 / (1.0 / T0 + log(Rntc / R0) / B);

            return Treal - 273.15;

[TomHC]

A ešte jedna vec, paralelné pripojenie rezistora ku termistoru síce skôr roztočí ventilátory, ale riadiaca jednotka podľa teploty riadi aj power derating, takže znižuje výkon!

Obrázok: včera s rezistorom, dnes bez neho.

[Radar]

Já jsem podle mě udělal chybu v provozním nastavení ve spolupráci s Multiplus. Je taky potřeba brát v úvahu, co psal Solárník, že ostrovní síť je měkká, má vyšší impedanci a to napětí snáze kolísá, oproti tvrdé DS.

Ve snaze MP odlevit a až do 1800W výkonu modráka a získat jeho plný výkonový polštář pro špičky výkonnějších spotřebičů, nechal jsem na té fázi
grid free makat skoro pořád. Tzn MP při nižších výkonech stále hlásil 0. Tam mohlo k nějakým přechodovým stavům vedoucím k přepětí asi snáze docházet...
Nepotvrdilo se mi to co tu psal třeba JirkaE, že MP musí vždy vyrábět víc než Modrák.
Posunul jsem na 1900W mez pro jeho sepnutí CT sondou. Při poklesu ihned vypnutí. Občas to těch cca 3-5s vede k přetížení MP, ale ten je na to stavěný a zvládá to, než Modrák naběhne.

Pokud máte ještě někdo g.f. otočen i s ventilátory a krytem vzhůru nohama, dejte vědět.
Po opravě jsem jej nechal jak je v oriignálu, ale zdálo se mi to logické skrze vnitřní uspořádání cívek a elektrolytů, i se celkové méně hřál, když jsem to tak měl...

[Migel]

Ja to tak mam u vsetkych troch menicoch otocene tie ventilatory.Ja u seba nevidim ziadne problemy ale ja mam 2x5000VA, takze zase je to ina konfiguracia a tym padom aj chovanie systemu

[Radar]

A jak to nakonec dopadlo s tím vypínáním CT sondy, aby dodával nulu..?
Pouze rozepínat přívod relátkem ne?
Rozepínat přívod a zároveň zkratovat vstup pro CT na grid free NO/NC relátkem taky ne?
Zkratovat tedy obojí? Tedy jak sondu tak přívod pro měření do měniče?

[Migel]

Ano presne podla tej poslednej schemy.Ale aby som bol uprimny este som to tak nezapojil
Neni casu.

[Valdano]

Zřejmě máte na mysli toto schéma.

[Valdano]

Nicméně není dořešen problém s tím, že ani toto zkratování nezajistí vždy 100% odstavení výkonu modráska. Občas se stává, že i přes vyzkratování sondy generuje modrásek výkon dál a na tento zkrat CT sondy prostě vůbec nezareaguje.

[Migel]

Este sa mi to nestalo ze by pri odpojenej sonde dodaval.A nakolko som v ostrove tak by to ani nevadilo.A dalsia vec je ta ze ak to ma uz clovek takto zapojene tak musi mat vyriesenu aj AC cast tak ze ju dokaze odstavit cez stykac.

[Valdano]

Už tu pár lidí psalo, že se jim to stalo. Myslím, že to byl JirkaE a ještě někdo.

Modrásek není ostrovní měnič. Takže pokud ho máte v ostrovu tak zřejmě v tandemu (AC coupling) s ostrovním měničem, který pro modráska nahrazuje DS. Pokud nebude dostatečný odběr a modrásek nesníží výkon tak to bude tlačit vůči AC výstupu toho ostrovního měniče a záleží jak se s tím ten ostrovní měnič dokáže vypořádat a pokud ne tak by mohlo dojít k výpadku.

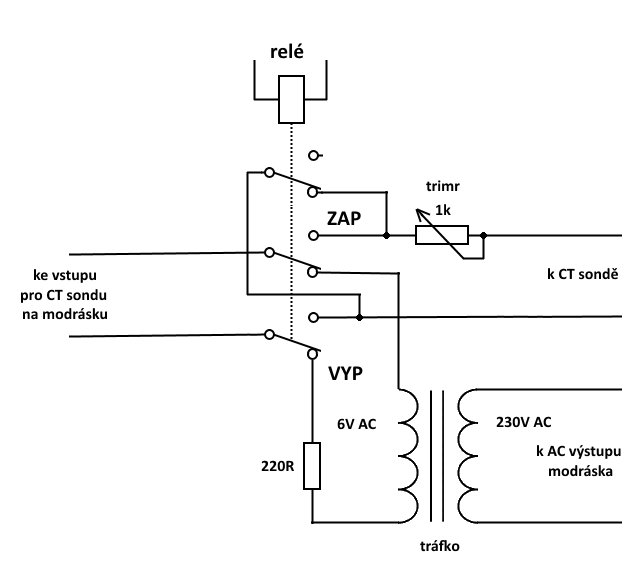

Níže je trochu složitější zapojení umožňující jednak snížit CT sondou měřený přetok a spotřebu tím, že se do série mezi CT sondu a modráska zapojí trimr 1k (víceotáčkový pro jemnější nastavení) a zkusmo se nastaví vhodná míra úbytku. Pro stažení výkonu modráska k nule bez ohledu na stav měření CT sondy přepne pomocí relé (viz poloha VYP) vstup modráska pro CT sondu na to malé tráfko s rezistorem 220 ohmů zapojeným rovněž do série. Použít lze relé se třemi přepínacími kontakty (3PDT) v zapojení ještě navíc se zkratováním obvodu s CT sondou a trimrem.

Primár trafa tj. strana 230V se připojí k AC výstupu modráska.
Sekundár trafa tj. strana 6V (vodič 1) se připojí přímo na jeden pin vstupu pro CT sondu v měniči.
Sekundár trafa tj. strana 6V (vodič 2) se připojí na rezistor 220 ohmů a druhý konec rezistoru se připojí na druhý pin vstupu pro CT sondu v měniči.

V poloze VYP by měl obvodem do vstupu modráska pro CT sondu protékat proud cca 27 mA při 6V AC. Prohozením vodičů na sekundáru trafa docílíte posunutí sinusového napětí o 180 stupňů oproti AC výstupu modráska a tím bude modrásek napětí ze sekundáru trafa připojeného přes rezistor 220 ohmů ke vstupu pro CT sondu detekovat vždy jako přetok a výkon na svém výstupu vždy vynuluje.
