Nefunkční regulátor Bel

[jasse]

Přeju hezký den.
Zakoupil sem starší regulátor Bel. Regulátor sem zapojil v sobotu, vše běželo jak má, ale v nedělí ráno už se nerozsvítil a vypadá že je nefunkční, napětí z panelů naprázdno jena svorkách nějakých 290V, proud a napětí z panelů do něj jdou. Regulátor nevypadá, že by na něm bylo něco spáleného nebo ,že by bylo někde něco přerušeno. Chci ze zeptat zda dokážu nějak rozumně diagnostikovat kde je problém. Ještě uvádím že použité panely mají parametry: výkon 450W, napětí na prázdno 52,9V a proud 10,09A a bylo jich zapojeno šest do série, topné těleso bojleru Dražice, 2,2 kw. Děkuji za rady.

[kuba47]

V návodu je schéma. Pokud se vůbec nerozsvítí, podívej se na napájecí část - tranzistor T1, stabilizátor IO1, odpory R1, R2, R4. A taky, jestli na výstupu IO1 není zkrat na zem.

[jasse]

Děkuju, ale vypadá to složitěji než co bych moh zvládnout bez nějakých podrobnějších instrukcí. Nenašly by se nějaké šikovnější ruce v okolí Třince které by to za patřičnou odměnu zvládly?

[Mex]

Podlé té fotky máš model, který se prodává jako stavebnice.
K tomu je kompletní dokumentace, dá se stáhnout u nich na webu.
Protože je to stavebnice, tak je tam i postup oživování, což můžeš použít jako návod k diagnostice závady.

To zapojení je velmi jednoduché.
Navíc je to na jednostranném tišťáku a jsou tam velké součástky, takže se všechno velmi dobře měří.

A hlavně to můžeš testovat a opravovat při nízkém napětí z nějakého laboratorního zdroje.
Nemusíš tam mít připojených štiplavých 300V z panelů.

[jasse]

Snad se najde dobrá duše která mně tím provede, nemám elektrotechnické vzdělání, takže to nebude nic jednoduchého.
Jedna věc je dát dohromady FVE pro ohřev vody, což je dneska v podstatě stavebnice, a schémat zapojení je v online taky světě dost, no a druhá věc je dát dohromady nefunkční měnič a přijít na to kde se stala chyba.
Podařilo se mi sehnat 50V zdroj, což by doufám mohlo být dostatečné. Když ho napojím na měnič Bel tak to na displeji stáhne napětí na nulu a na svorkách měniče nenaměřím nic. Znamená to že je tam někde zkrat? Jak bych měl postupovat dál?
Děkuju za radu.

[JirkaE]

Jak bych měl postupovat dál?

Ten zdroj ,,který si sehnal" - sám o sobě hovoří za vše - stačilo by si přečíst alespoň pár vět manuálu tím bych začal - obávám se, že to ne-čtení manuálu je i důvodem odrovnání regulátoru po jednom dni provozu.

Chyba je na 99,9% ve špatném nastavení na konkrétní volbu provozu - to že hledáš zdroj až nyní a špatný tak nějak samo napovídá o tom, že to bylo nastavené špatně - nebo nebylo nastavené vůbec.

Moje rada - zavolej nebo napiš panu Budinskému a požádej ho o opravu - https://www.bel-shop.eu/cz-sekce-kontak ... rmace.html - vše následné pak dělej až po DŮKLADNÉM přečtení manuálu.
Nastavení na zdroji NAD DC60V.

To není hračka ani blikač z diod na Vánoční stromeček - pro někoho kdo tomu nerozumí - navíc i riziko úrazu energii - buď opatrný pokud se do toho přecejen pustíš ale NEDOPORUČUJU TI TO na to jsou potřeba alespoň pokročilé znalosti

[jasse]

Ten zdroj ,,který si sehnal" - sám o sobě hovoří za vše - stačilo by si přečíst alespoň pár vět manuálu tím bych začal

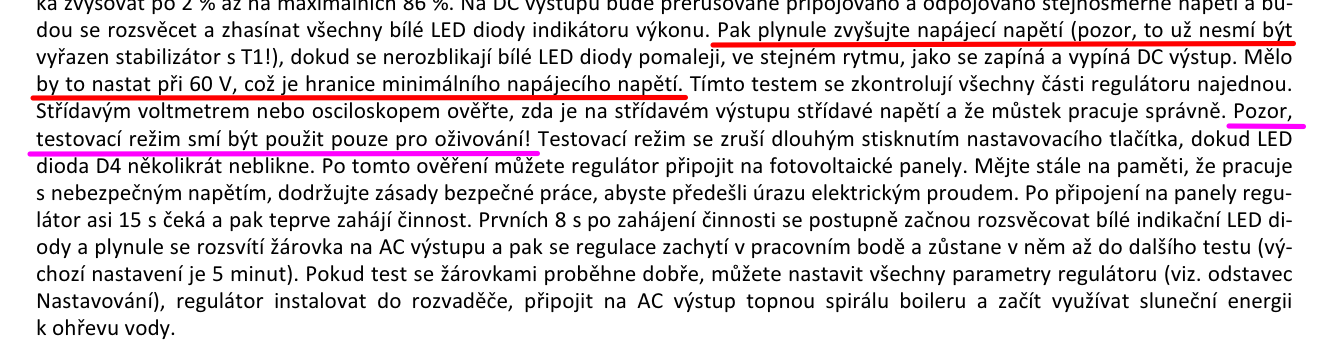

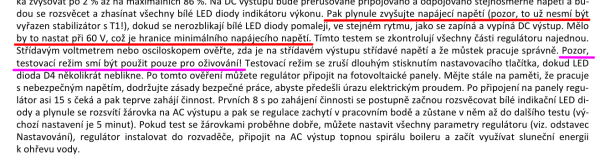

První věta v manuálu pro oživení: K oživení budete potřebovat napájecí zdroj s alespoň 40V,...
Panu Budinskému sem samožřejmě psal, dopručil mi postupovat podle návodu pro oživení nebo reklamaci u člověka co stavebnici smontoval, ale jelikož je to stavebnice kterou dělal někdo jiný tak se opravou nechce zabývat. Děkuju za příspěvek.

[Ferda2]

Tak asi nejlépe zkusit ať to opraví autor a nebo si rovnou koupit nový, doporučuji tento https://www.bel-shop.eu/regulator-napaj ... rozvadece/ tovární letování není k zahození

[JirkaE]

Tak jsem hned seběhl dolů, protože tady BEL mám a ne jeden, protože si mě znejistěl a dal ho na malý zdroj.
Na 58,8VDC tento kousek zablikal a šel i nastavit = dřív předpokládám nastavit asi teda nejde...

Nastavení a oživení jsou asi dvě odlišné situace a protože to byl BEL z bazaru, na 99% už oživený byl
