Návrh poloostrovnej FVE pre začínajúceho nadšenca do FVE

[rva]

Inspirace z Číny: https://www.aliexpress.com/item/1005007345267592.html

[Ghost86]

Sorry, nie uplne chapem

Spravil som dve varianty a povedzte mi prosim, ktora je lepsia, alebo teda co je najlepsie poradie:

1-------------------------------

2--------------------------------

(kabelaz porerabam, ked si odsuhlasime poradie, ten cierny hlak si nevsimajte)

S tym, ze teda vstup z panelov ide vzdy na radovu svorku a hore na poistky a vystup do meniča ide vzdy zdola z poistiek.

Dakujem za Vas čas.

[Migel]

No, mas to v oboch variantach zapojene stale rovnako.
Malo by to ist z tych spodkov (vystupov) odpinacov na prepetovku.

[Ghost86]

No opravte ma ak sa mylim, ale doteraz som si myslel, ze do poistkovych odpinacov moze ist vstup len zhora.

Ciiii?

[cipis]

Je to jedno, ale lepsi je privod shora a odvod dolu.
Tu prepetovku musis mit na vystupu z toho odpinace. Odpinacem se musi odpojit komplet panely. Tzn. panely privedes shora na vrsek odpinace, pak pokracujes ze spodu odpinace na prepetovku a na vstup jistice, ktery ti tam chybi.
Pokud dojde k aktivaci prepetove ochrany, tak se zkratne vstup regulatoru a to nechces.
Proste se podivej, jak to mam pozapojovane ja, jak jsem daval odkaz.
Mas u tech prepetovek akorat trochu jinak privod zz, uprostred, tak je to takove nesikovne, ale neni prece problem ten zz tahnout primo pod prepetovkou dolu pryc ... Anebo tu cinskou inspiracku.
Ja bych ale kazdopadne nepouzil plastovou krabici, obzvlaste, jestli tohle mas na pude. A rozhodne tam dal jistic na odvod k reglu.

[Migel]

Cipis, mal som to rozpisane a predbehol si ma.

[Ghost86]

OK Cipis, dakujem, skusim to prerobit podla toho popisu.

Istice, nemam --- teda vlastne mam - cinske TOMZN 40A DC - je to lepsie ako nic?



Inac aby ste si nemysleli, ale ja som vychadzal zo schem, ktore sa jednak predavaju, pripadne som videl na kanali, jedneho pana revizaka:

[Ferda2]

Tak taky mám SPD až za pojistkou, ale pravdou je, že pokud to přepětí bude mít rychlý průběh tak pojistka vůbec nestihne zareagovat a varistorová patrona "bouchne".

[Ghost86]

SPD az za poistkou to mi uz je jasne, to tak spravim.

Avsak nie uplne rozumiem, nutnosti toho DC istica. Ak by doslo ku skratu na SPD (cize jej aktivacii) tak istic by asi nestihol zareagovat, alebo ano?

[Ferda2]

DC jistič tam má funkci spíše odpojovače, panely jsou měkký zdroj proudu takže ho v reálu nic nevybaví, ten můj má navíc charakteristiku C takže by musel téci proud 10x větší nominální hodnoty jističe, proto ho mám až v baráku před vstupem do MPPT regulátoru

[Ghost86]

Ok, cize je to skor na odpojenie panelov, pri pripadnom servise? DEYE ma DC prepinac na boku, predpokladam ze je to nejaky HW switch, tak toto planujem tym riesit. A v pripade, ze budem chciet odpojit cele vedenie od DC rozvadzaca - ku menicu, tak budem musiet to odpojit cez poistky vonku (DC rozvadzac bude vonku na fasade).

[cipis]

Zapomnel jsem tam napsat, ze jistice s napetovou/podpetovou spousti. Aby to slo na dalku vypnout.
Vypnout by mohl, nejde o panely, ale kondiky na vstupu regulatoru, ktere jsou tou aktivovanou spd zkratovane.
Je treba to resit celkove, ne jen tenhle maly kousek. Jak jsou daleko panely, jak je daleko regulator? Pokud je ta trasa delsi jak 10m, tak musi byt prepetovky u panelu a dalsi u regulatoru.

[Ghost86]

Je (resp. bude) to pomerne blizko seba. Urcite je to vyrazne nenej ako 10m. Regulator bude na tej istej stene z vnutra. Priblizny obrazok:

[Ghost86]

Inac mozno teraz dobre trepnem, ale napadlo mi: mozem dat prepatovku hore nohami?
https://ema-elektro.sk/files/p_2440580/ ... 440580.pdf

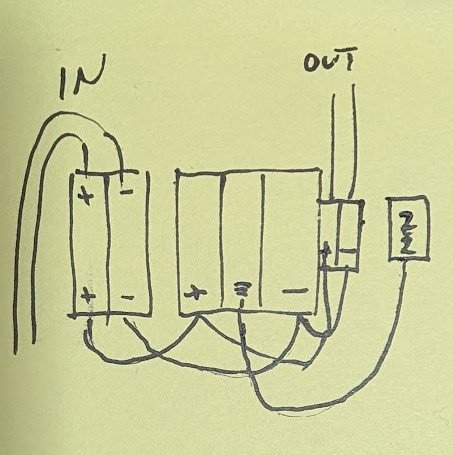

Pomohlo by mi to pri organizacii kablov, kedze svorky by boli dole a vyzeralo by to nejako takto:

Snímka obrazovky 2026-05-12 144426.jpg (42.32 KiB) Zobrazeno 20 x

Ci, je to blby napad?

[kodl69]

pokud to není zakázaný výrobcem, tak není problém. U některejch jsou dokoncxe popisy obousměrně, aby to nikomu nepřišlo divný. Jisitič naopak dát nemůžeš, ale ne kvůli tomu že by nefungoval, ale je stanoven směr ovládání, kterej by byl naopak.
Ale podle toho tvýho obrázku máš přívod zespodu, tak proč to neotočíš celý? DC jistič musí mít obvykle zajištěn jenom směr proudu, ne vstup a výstup. Zase, mrkni do datasheetu, jestli to tak je. No a výstupní svorkovnici si můžeš ušetřit.

[Ghost86]

Ano, privod bude zdola, kedze rozvadzac je vonku, tak nech tam nejde voda (samozrejme mam prechodky).
Istic asi nedam (mam len ten TOMZN, neviem ci ho pouzit), mam len prepatovku, poiskovy odpinac a nejake svorky.

Ale neviem to cele otocit, lebo poistkovy odpinac musi byt orientovany len jednym smerom a teda mal by mat privod zhora. Zdola bude vyvod na SPD a ta ma opat svorky (aj uzemnovaciu) len hore, tak ma napadlo ju otocit.

Tu je datasheet a teda nikde nevidim, zeby sa to nesmelo:
https://ema-elektro.sk/files/p_2440580/ ... 440580.pdf
https://www.etielektroelement.cz/produkty-2/002440580

Ako, kablu mam asi dost, aj dutiniek, mozem to potiahnut za SPD a trochu to ucesat.
