GF-SUN-2000G2 prudovy transformator oklamanie

[michald]

Uz som vsetko zbalil a zapojil som to naspat cez ten S/FTP rozvod, keystony, RJ45 konektory atd. naspat...pouzil som vsetky pary oranzovy zeleny + a modry hnedy, zatial na hulvata cez wagace - ale vynechal som tienenie/zem aby sa nijako nedostala k uzemneniu menica, zda sa ze to funguje. Pri spotrebe menic ukazuje o nieco menej ako je realita co je pre mna ziaduce. Zajtra cez den to presne zistim.

[Mex]

Takže skoro ten nejhorší scénář. Funguje to, ale nevíš proč.

[michald]

Tak těch variant, jak to změřit, je víc. Ta nejvíc "hovězí" připojit osciloskop přes prodlužovačku, která má přerušený PE vodič. O něco méně špatná je napájet osciloskop přes oddělovací transformátor. A ještě lepší je měřit diferenciální sondou nebo použít osciloskop napájený z baterie, levných "scopemetrů" se v poslední době objevila spousta a nejsou zase tak špatné.

Skusal som to merat aj diferencnymi sondami napatie aj prud ale tam tie napatia a prudy su take male ze to bolo extremne zasumene tie graficke priebehy ze to bolo dost nepresne nieco odcitat. Ale pre buducnost uz budem veciet.

[michald]

Takže skoro ten nejhorší scénář. Funguje to, ale nevíš proč.

Je to o nieco lepsie ako najhorsi scenar, sice som nezistil ako nejako jednoducho nejakymi zapojenymi potenciometrami oklamat ten menic, ale viem ze zlotu tam robilo to tienenie ked som ho pripojil na menic. Vtedy to ukazovalo hlboky minus. Teraz ked je to tienenie odpojene tak si viem nejaky ten maly minus nasimulovat predlzenim kabla k CT o niekolko desiatok metrov. A dobre je aj to ze to ide cez ten kruteny par aj cez vsetky RJ45ky po ceste.
Zajtra to este doklepem a snad to bude OK. Ale medzicasom som objednal aj dalsi menic GTN-2000LIM a tam ide snimanie prudu cez RS-485 nieco podobne co mi spominal glottis tak aj s tym sa pohrajem ked to pride.

[Mex]

Ale tak to právě fungovat nesmí, že bys to ladil délkou drátu.
Měření proudovým trafem funguje na principu měření proudu proudového zdroje.
Tím proudovým zdrojem je zde sekundár toho trafa.

A jak plyne z principu proudového zdroje, tak jeho výstupní proud je v nějakém rozsahu nezávislý na zatěžovací impedanci.
Ten rozsah je dán tím, jaké max. výstupní napětí to trafo je schopno dodat.
U podobných traf s vysokým převodním poměrem jsou to až dost velké desítky ohmů.
Proto se tam malý odpor toho vedení nesmí uplatit.
Pokud se uplatňuje, tak je něco špatně.

[glottis]

tam se nic naladit neda, je to marna snaha. Menic to cislo jen ukazuje a jinak na to co nameri kasle. Posunout mu, kde ma tu nulu se vam nepovede bez nejakeho mezikusu, co by proudove trafo simuloval. Nejakej cas jsem si s tim kdysi hral. Menic se dal oklamat, ze videl bez vyroby treba 2000W misto 1000W. To nebyl problem. Ale jak zacal vyrabet, valil tech 1000W a pak grid uz ukazoval 0W.

Jedine, co dela, je ze vyrabi a vyrabi tolik, aby se mi zdalo, ze nameril nulu. Nebo do limitu vykonu dane nastavenim nebo vstupnim napetim.

[JirkaE]

Ale medzicasom som objednal aj dalsi menic GTN-2000LIM a tam ide snimanie prudu cez RS-485

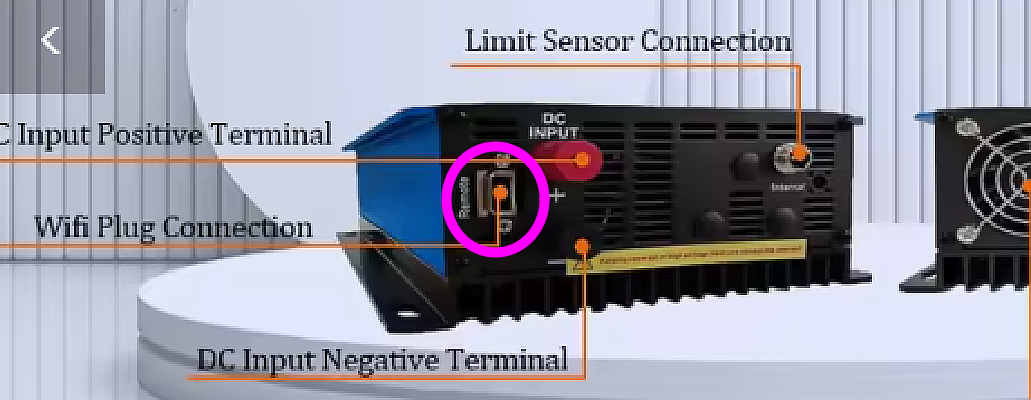

Prosím Tě, nemůžeš sem dát link na to, co přesně si objednal ? A tento model co máš doma nemá takovou tu datovou zásuvku nahoře ?

A neví někdo, jestli z té datové / wifi zásuvky - u modelu které ji mají - lze něco vyčítat - nastavovat - nebo i třeba ten výkon / proud snímat ?

Já už mám jeden kus po záruce ale je na zdi a běží - tedy to kuchnout nemůžu a obávám se, že na to nemám ani dost znalostí
