Nemrátova FVE
Souhrn tématu
Projekt Nemrátova FVE představuje stavbu fotovoltaické elektrárny v Podkrkonoších s 33 panely o výkonu 470 W a akumulací pomocí Lifepo4 baterií. Systém je plánován pro novostavbu čtyřbytového domu s elektrickým ohřevem teplé vody, což zajišťuje efektivní využití vyrobené energie. Diskuze zahrnuje technické detaily, jako jsou kabeláže, jištění a umístění komponent, a výměnu zkušeností a tipů mezi uživateli.
-
pibi
- Příspěvky: 1654
- Registrován: ned led 01, 2023 6:17 pm
- Reputace: 371
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 16kWp
- Kapacita baterie [kWh]: 44kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Nemrátova FVE
Já tam dal 3.
9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
VencaHejral
- Příspěvky: 68
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 4
- Lokalita: Semily
Re: Nemrátova FVE
Takže je máš jak na OUT 1,2 tak i IN?
-
pibi
- Příspěvky: 1654
- Registrován: ned led 01, 2023 6:17 pm
- Reputace: 371
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 16kWp
- Kapacita baterie [kWh]: 44kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Nemrátova FVE
AC OUT 2 ze dvou Multiplusů jsou ty B25 vlevo nahoře, za nimi paralelně spojené a přes 3 chrániče napájejí 3 řady ohřevu, 3. řada je momentálně nevyužitá, ohřev akunádrže jsem předělal na 48VDC.
Na vstupu žádný, na AC OUT spoustu, po celém domě, všechny 1f.
9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
VencaHejral
- Příspěvky: 68
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 4
- Lokalita: Semily
Re: Nemrátova FVE
Tak zas menší progres. Času není mnoho a tak velké pokroky nejsou.

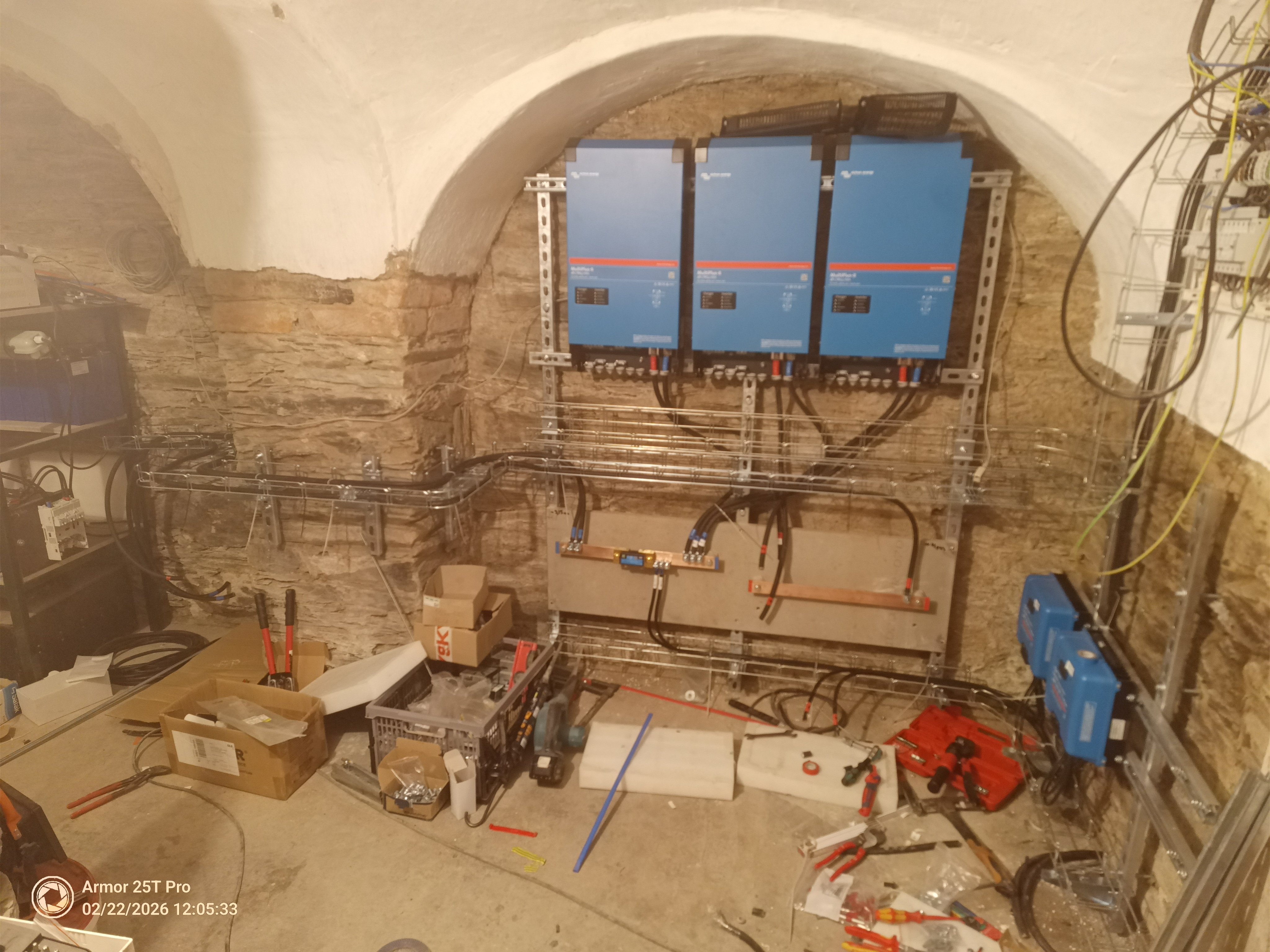

Přibylo pár drátěných žlabů a už začínám tahat kabely.
od baterií k bushbaru 50mm2
od MP II k bushbaru 70mm2
od MPPT k bushbaru 35mm2

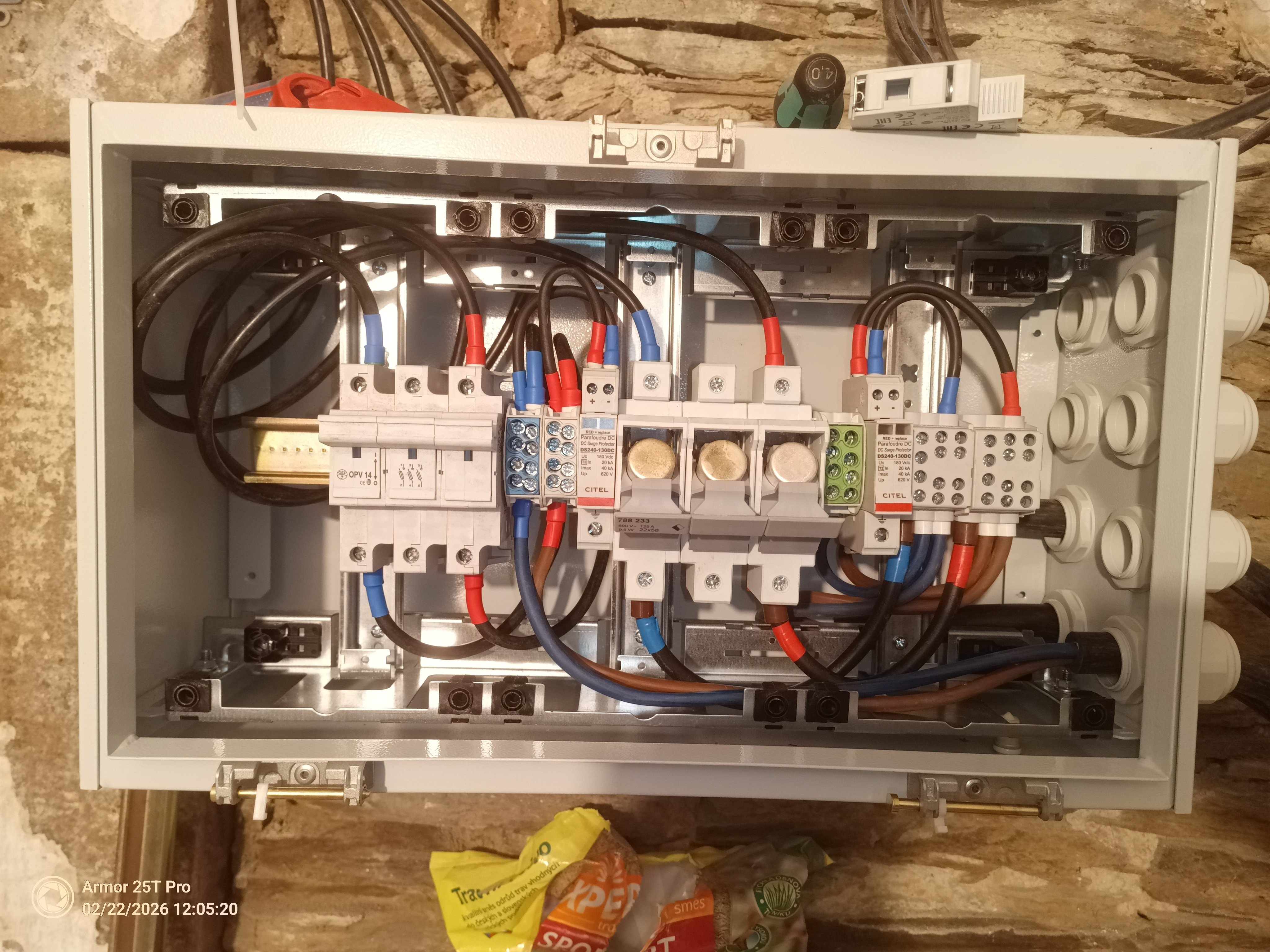

kombibox dole ve sklepě. Zprava přívod z podkroví 3 kabely 2x16. z vrchního kombiboxu.
myslel jsem si kdovíjak je bedýnka velká a kolik se toho tam vejde.
OPV 14 bude jištěna 63A
OPV 22 bude jistit 100A
Výstup z obou 16mm2 uvidíme v létě zda se budou hřát. Pokud jo vyměním za 25

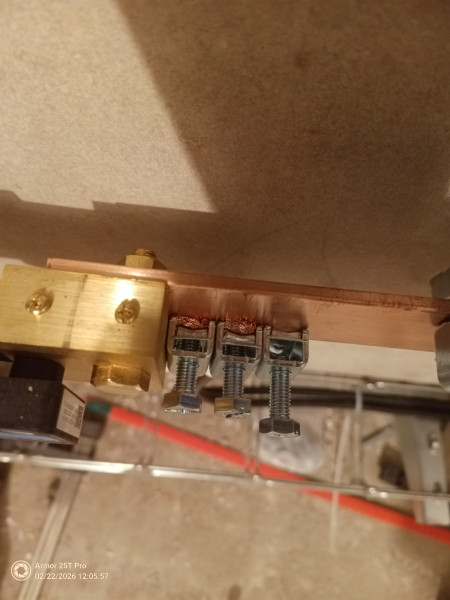

třmenové svorky na šíny. Super věc. Jen by mě zajímalo zda se kabely musí dávat do dutinky. Za mě je to zbytečné.
Chybí mi pojistkové spodky na připojení MP a MPPT.
A oka na kabely k pojistkovému odpínač baterií.
Dále se chci zeptat kde uzemnit mínus póly. Stačí na šíně? Nalevo do SmartShuntu baterie a napravo zbytek? nebo natáhnout ZŽ až k odpojovači baterie? Cca 3m
Přibylo pár drátěných žlabů a už začínám tahat kabely.
od MP II k bushbaru 70mm2
od MPPT k bushbaru 35mm2
kombibox dole ve sklepě. Zprava přívod z podkroví 3 kabely 2x16. z vrchního kombiboxu.
myslel jsem si kdovíjak je bedýnka velká a kolik se toho tam vejde.
OPV 14 bude jištěna 63A
OPV 22 bude jistit 100A
Výstup z obou 16mm2 uvidíme v létě zda se budou hřát. Pokud jo vyměním za 25
A oka na kabely k pojistkovému odpínač baterií.
Dále se chci zeptat kde uzemnit mínus póly. Stačí na šíně? Nalevo do SmartShuntu baterie a napravo zbytek? nebo natáhnout ZŽ až k odpojovači baterie? Cca 3m
-
leoshavla
- Příspěvky: 413
- Registrován: stř bře 23, 2022 7:43 am
- Reputace: 63
Re: Nemrátova FVE
Mělo by se to změnit až za shuntem tzn. vpravo
1. Jih 300Wp, J-Z otočný 300Wp, 12V Carspa 1500W, 2x MPPT Victron 100/20, Lifepo4 105+135Ah
2. JZ 8 kWp sklon 15st.solárni přístřešek stř. krytina 18x JA Solar Bifacial , 2x Multiplus 5000, 2x MPPT Victron 150/85, vyhřívaný bat.box 16x Lifepo4 LF304Ah JKBMS 200A V15, Cerbo GX, SmartShunt 300A
2. JZ 8 kWp sklon 15st.solárni přístřešek stř. krytina 18x JA Solar Bifacial , 2x Multiplus 5000, 2x MPPT Victron 150/85, vyhřívaný bat.box 16x Lifepo4 LF304Ah JKBMS 200A V15, Cerbo GX, SmartShunt 300A
-
cipis
- Moderátor
- Příspěvky: 6816
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace: 940
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 13+ kWp
- Kapacita baterie [kWh]: 40+26
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Nemrátova FVE
Ty Citely dej na kraje, ať se ti žz z nich s ničím nekříží, takhle ti půjdou přes všechno, co nechceš.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
-
Franta2776
- Příspěvky: 5487
- Registrován: pon úno 01, 2021 4:00 pm
- Reputace: 544
Re: Nemrátova FVE
Bedna na pojistky malá, hned bych ji vymĕnil.Já mám 60x60cm a je to akorát.Ty mĕniče berou max okolo 90A.Tam bohatĕ stači 50mm2.
32540Wp, 90ks vakuové trubice jihozápad, (Lifepo4 17S 520Ah, trakční gel 800Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Multiplus 2 48/5000,MPPT 150/85, 150/100
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
VencaHejral
- Příspěvky: 68
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 4
- Lokalita: Semily
Re: Nemrátova FVE
Ty měniče jsou 6k5 a v manuálu mají napsáno 70mm2. A kabel jsem měl (čti firma), tak jsem ho dal
-
VencaHejral
- Příspěvky: 68
- Registrován: stř pro 25, 2024 3:51 pm
- Reputace: 4
- Lokalita: Semily
Re: Nemrátova FVE
Měl jsem za to že když mám přívody spodem, tak když něco přilítne ze zhora (což by nemělo v horním kombiboxu budou taky svodiče) a ZŽ bude také spodem pryč potom by se s "čistou" částí nemělo nikde křížit.cipis píše: ned úno 22, 2026 2:50 pmTy Citely dej na kraje, ať se ti žz z nich s ničím nekříží, takhle ti půjdou přes všechno, co nechceš.
Ale posunu je.Kdo je online
