Nová FVE na platformě VICTRON 3F 3x3000VA

[Radar]

Já to nechci celé předělávat od základu a vyrábět znova.
Cíl je přidat druhou baterii a hotovo. Další rozšiřování je prostorově neřešitelné, jak z pohledu panelů tak místa uvnitř objektu, takže to musím vymyslet tak, abych tam to oddělené jištění dvou packů předřadil a tím to vyřešil.
Nejschůdněji se jeví ta varianta použít stejný ocelový box pod to, sešroubovat je dohromady a do něj vložit pojistky. S ohledem na šířku to vypadá na ty spodky pro 160A, 4kusy a holt si koupím žehličku..

[kodl69]

kup raděj ty jednopolový odpojovače z ali, je to pro laickou nebo jenom trochu poučenou obsluhu lepší... Sám mám taky ty PN00 spodky, ale je to historický, nový věci dělám s těma odpojovačema. Jo a jsou chvíle, kdy je lepší něco zahodit, než se s tím pak trápit, jestě to zvaž, na alegru ta bedna není zas tak drahá... Přípojnice tak nějak jako elektroezs dělám taky, jenom ty šroubky dávám hlavičkama dolů, a nahoře utahuju matky, závit v mědi není zrovna to nejpevnější na světě... V nejbližších dnechy vyfotím podle mě "vzorovej" rozvaděč na 48V DC pro instalaci cca 10kWp + 45kWh baterek + 2x mppt. A fakt v tom rozvaděči 60x40 moc místa navíc není. 60cm je šířka a 40cm výška, pro jistotu, aby nedošlo k omylu.

[Radar]

Nevím, furt přemýšlím k čemu to vlastně celé je (mimo jistého komfortu při případném servisním zásahu na jakékoliv z paralelně spojených baterek).
DIY hotové boxy se přece běžně spojují mezi sebou pouze propoji.
U 2ks ani zřejmě není moc kritické jak se připojí přívod (např do kříže na + a - dvou baterií, apod)
I ty nešťastný Pylontechy v racku se mezi sebou propojují paralelně (či HV seriově) prostými propoji...

Nemám domorobo pack stažený závitovkama v regále a opatřený BMS. Mám DIY boxy a ty v sobě mají každý pojistku.
Mám tuto verzi a ten druhý jsem objednal stejný (nechtěl jsem verzi s jističem nejisté kvality a s nešikovným propojením, kdy aby se dostali do jeho svorky, zužují ten + flexi propoj.
Takže + pol každé baterky má na výstupu pojistku ...
https://www.eelbattery.com/eel-48v-16s- ... 37607.html

[Soban]

Tak ono to na výstupu z baterek chce něco aby se daly baterky odpojit, u měničů nic nemám všechny mají uvnitř pojistky dají se vypnout vypínačem a odpojit panely a je to bez napětí, ale u baterek které dokáží dodat velký proud to nechat na polovodičích v BMS tam mám strach to nechat bez možnosti to fyzicky odpojit aspoň + pol.

Jinak řízení mám dělané bezdrátově nic není propojeno fyzicky mezi sebou - měnič převodník na wifi -> mikrotik na kterém běží nodered, BMV712 wifi převodník -> ......

Dříve to bylo propojené přes převodníčky do USB a raspberry pi a vše shořelo po úderu blesku, vyskákaly i všechny pojistky od baterek, panelů, na mustu vyhořel uvnitř ten USB čip naštěstí na externí desce která se vyměnila, u jiného měniče shořel LCD displej jak na něj se dostalo přepětí netuším.

Takže dnes nic nepropojuji přes USB či jinou neizolovanou sběrnicí.

[Radar]

Jedna věc je jištění a druhá věc odpojení baterie. Díval jsem se na Victron battery switch 275A. To bych pod ten malý rozvaděček s DC busbarem asi nacpal na panel.

[ElektroEzs]

kup raděj ty jednopolový odpojovače z ali, je to pro laickou nebo jenom trochu poučenou obsluhu lepší... Sám mám taky ty PN00 spodky, ale je to historický, nový věci dělám s těma odpojovačema. Jo a jsou chvíle, kdy je lepší něco zahodit, než se s tím pak trápit, jestě to zvaž, na alegru ta bedna není zas tak drahá... Přípojnice tak nějak jako elektroezs dělám taky, jenom ty šroubky dávám hlavičkama dolů, a nahoře utahuju matky, závit v mědi není zrovna to nejpevnější na světě... V nejbližších dnechy vyfotím podle mě "vzorovej" rozvaděč na 48V DC pro instalaci cca 10kWp + 45kWh baterek + 2x mppt. A fakt v tom rozvaděči 60x40 moc místa navíc není. 60cm je šířka a 40cm výška, pro jistotu, aby nedošlo k omylu.

Ja ty spodky mam nejak rad i kdyz je to pravek beru tedy jen OEZSpodky prijdou pres sroub a matku a minus mam zavity v 10mm medi a nikdy nebyl problem.

[Radar]

Já proti nim nic nemám, stojí relativně pár korun, nožovky taky a technicky je to funkční.
Problém je, že to potřebuje prostornou bednu a když je baterka odjištěna již DIY BOXu, za účelem odpojení bych preferoval funkční,
ale prostorově úspornější variantu...
Třeba ten Victron Switch. Tak nějak si říkám, že Victron DC spínač pro 275A na jednu 280A baterku by mělo vyhovovat a být spolehlivější než čínský jistič...

[Soban]

Nevím ten victron switch je obyčejný kontakt který se opaluje, pro vypínání bez odběru OK, ale pro odepnutí pod zátěží......

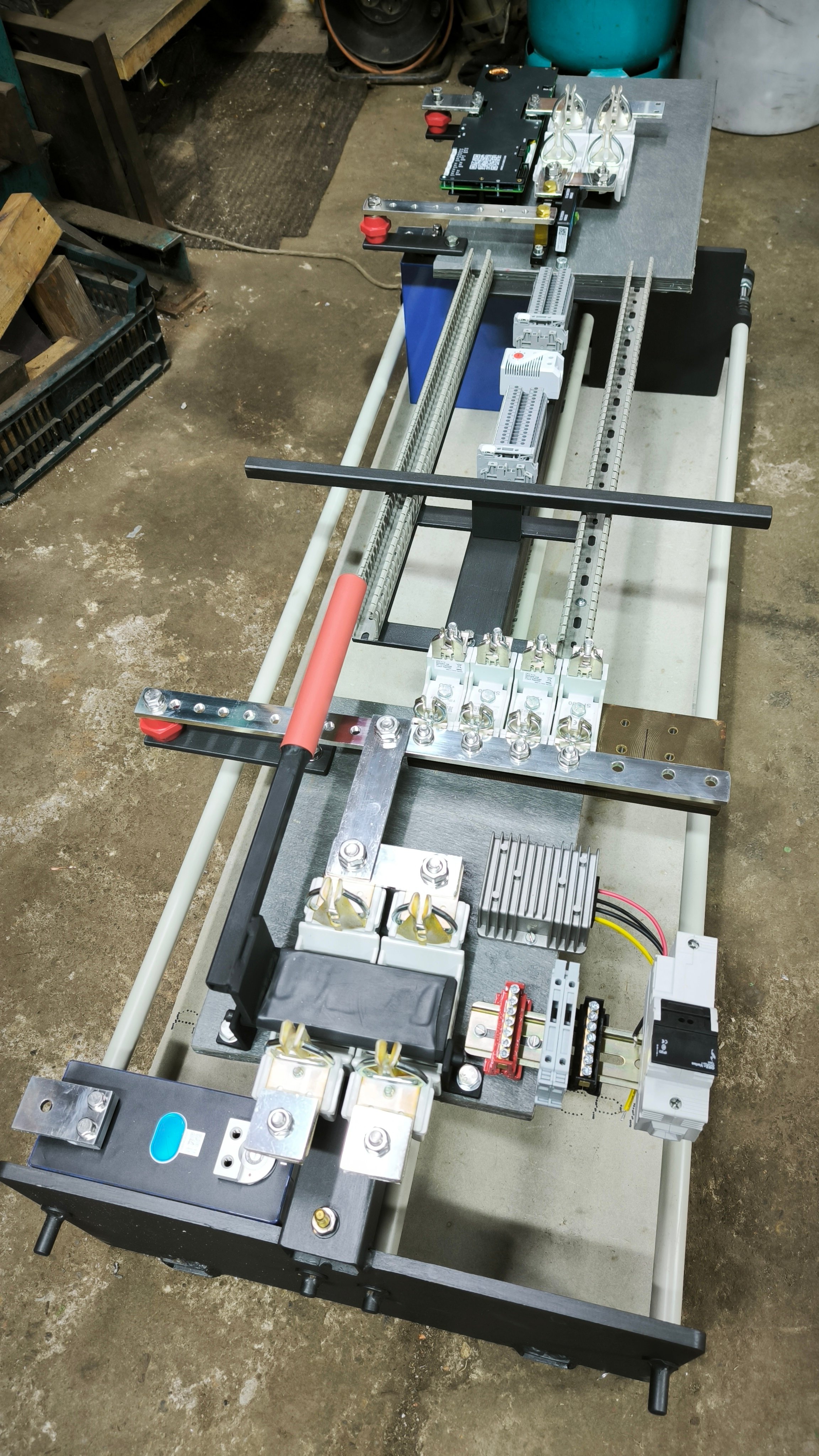

Zkoukni jak to vypadá:

Tady podle mě čínský jistič když ho koupíš dvojitý a zapojíš seriově (spojíš - a - k sobě) tak máš bezpečný vypínač i se zhášecí komorou, to že čínské A nesedí nevadí máš tam v bedně pojistku.

[leoshavla]

Taky jsem chtěl použít otočný Victron, ale nakonec jsem neměl tu odvahu a dal jsem tam propojku a udělal samodomo odpojovač

[Radar]

Pěkný, nic neponecháno náhodě. Nemá to chybu, jen prostor to nešetří. Tak velkorysý být nemůžu. . Už ten druhý battery case je nad plán...

[leoshavla]

Ještě se tady řešilo uzemění - polu baterie. Já ho uzeměný nemám mám nožovky 250A na obou polech.
Snad to Victronu nějak nevadí i když to doporučuje.

[Radar]

https://www.victronenergy.com/media/pg/ ... afety.html tady to celé je

[leoshavla]

Tak to asi uzemním, to bude chtít tak 35mm

[Radar]

Kdysi se to i tu řešilo, tuším je to polovina průřezů pracovního vodiče.

Edit: expert je na to Kodl69, akorát jsem dodnes nepochopil proč má Victron na všech těch věcech na chassis ty miniaturní šroubky na pospojení )

[Radar]

Nevím ten victron switch je obyčejný kontakt který se opaluje, pro vypínání bez odběru OK, ale pro odepnutí pod zátěží......

Zkoukni jak to vypadá:

Tady podle mě čínský jistič když ho koupíš dvojitý a zapojíš seriově (spojíš - a - k sobě) tak máš bezpečný vypínač i se zhášecí komorou, to že čínské A nesedí nevadí máš tam v bedně pojistku.

Není to žádná novinka, ale alternativa je v pojistkovém odpínači OPVP 22-2 a použít paralelně pro + pól , nejlevnější řešení to není, ale splňuje to vše ..je-li potřeba to navrhnout pro odepnuti v zátěži...

[leoshavla]

A tak když tedy uzemním -pol dostatečným průřezem, tak budu moc používat kostru jako u auta? Boudu mám svařenou z ocelové konstukce, tak když budu chtít tahat světla tak mně bude stačit jenom jeden +pol kabel
