Cipisova FVE

[cipis]

Nemerim spolecne, mam dva bloky pres ty 500A shunty, kazdy po cca. 20 kWh. Rozdelil jsem to, abych vedel, co kam a kolik tece. Liionky jsou pres tri BMSky.

[Soban]

Tak jsem na to kouknul......

Kapacita baterie, tam není co řešit.....

Napětí nabité baterie - tam dát to co máš nastaveno v bulk - 0.2V

Hodnota vypnutí - má vliv pouze na výpočet jak dlouho baterie vydrží při aktuálním zatížení - co si tam zadáš je jedno někdo 0 někdo u olova 50%

Zbytkový proud - nastavit takový jaký teče do baterky když je na 100% SOC a napětí má bulk + 1% Má vliv na to kdy se bude považovat baterka za 100% SOC - kolem 4% může být pravda

Doba detekce nabití u FVE bych dal 5 minut.

Peukertův exponent nechat na 1.25 případně pokud ji vybíjíš větším proudem trochu zvednout 1.28.

Faktor účinnosti nabití no pochybuji že to olovo bude mít těch 95% osobně bych dal 80%-85% (do strát musíš započítat i kabely)

A co je důležité SOC batery při resetu nastavit na Keep SOC (nevím jak je to česky pojmenované).
Protože když to necháš default a napájení vypadne z důvodu odpojení pojistky, údržby tak pak při zapnutí se SOC nastaví na 100% i když baterka má třeba 70%

Pak podle nějakého odhadu nastavit SOC ručně a sledovat a skontrolovat zda při 100% se nastaví 100% SOC

Taky si vynuluj historii a můžeš skusit porovnávat kolik kwh se dodalo do baterky a vybralo - na měření SOC toto nemá vliv.

Jinak skoukni toto video:

[cipis]

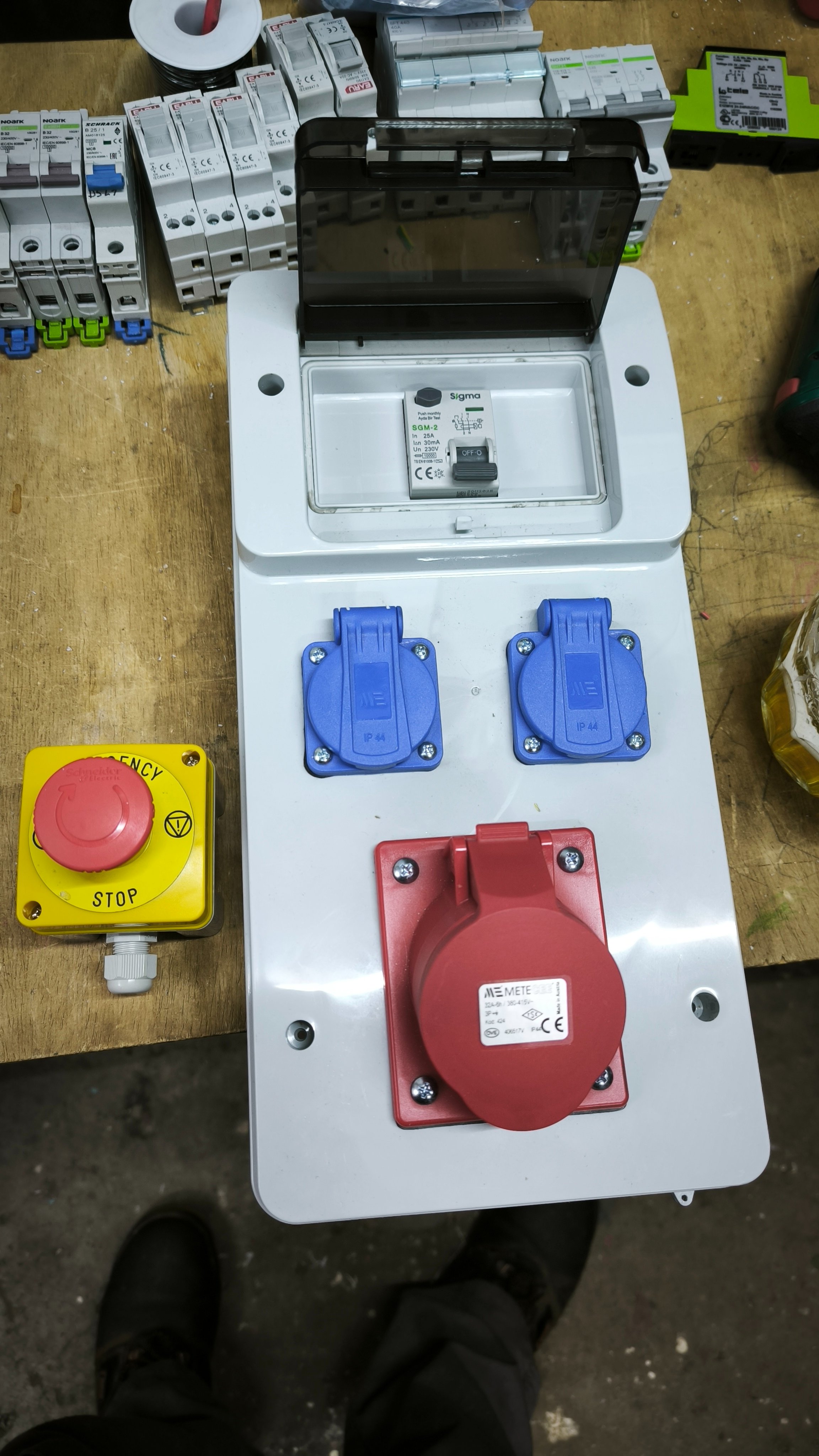

Jestli někdo budete hledat krabici, kde se dá dát několik jističů/modulárních přístrojů, a je tam i prostor pro kabeláž, svorkovnice, cokoliv, tak se to jmenuje "Krabice pro zásuvkovou kombinaci".

Já bral tuto:
https://www.elektrotechmat.cz/sede/521- ... 21566.html

Zrovna tuhle, protože se dá naprosto bez problémů otočit, aby byly jističe dole.

Schovám do toho vrabčí hnízdo trčících kabelů ze zdi, plus samozřejmě nějaké to jištění a tak. A ve finále jsem na tu prázdnou krabici z boku dal několik panelových zásuvek.

[leoshavla]

Dobrej tip na obchod Už jsem tam taky něco objednal.

[cipis]

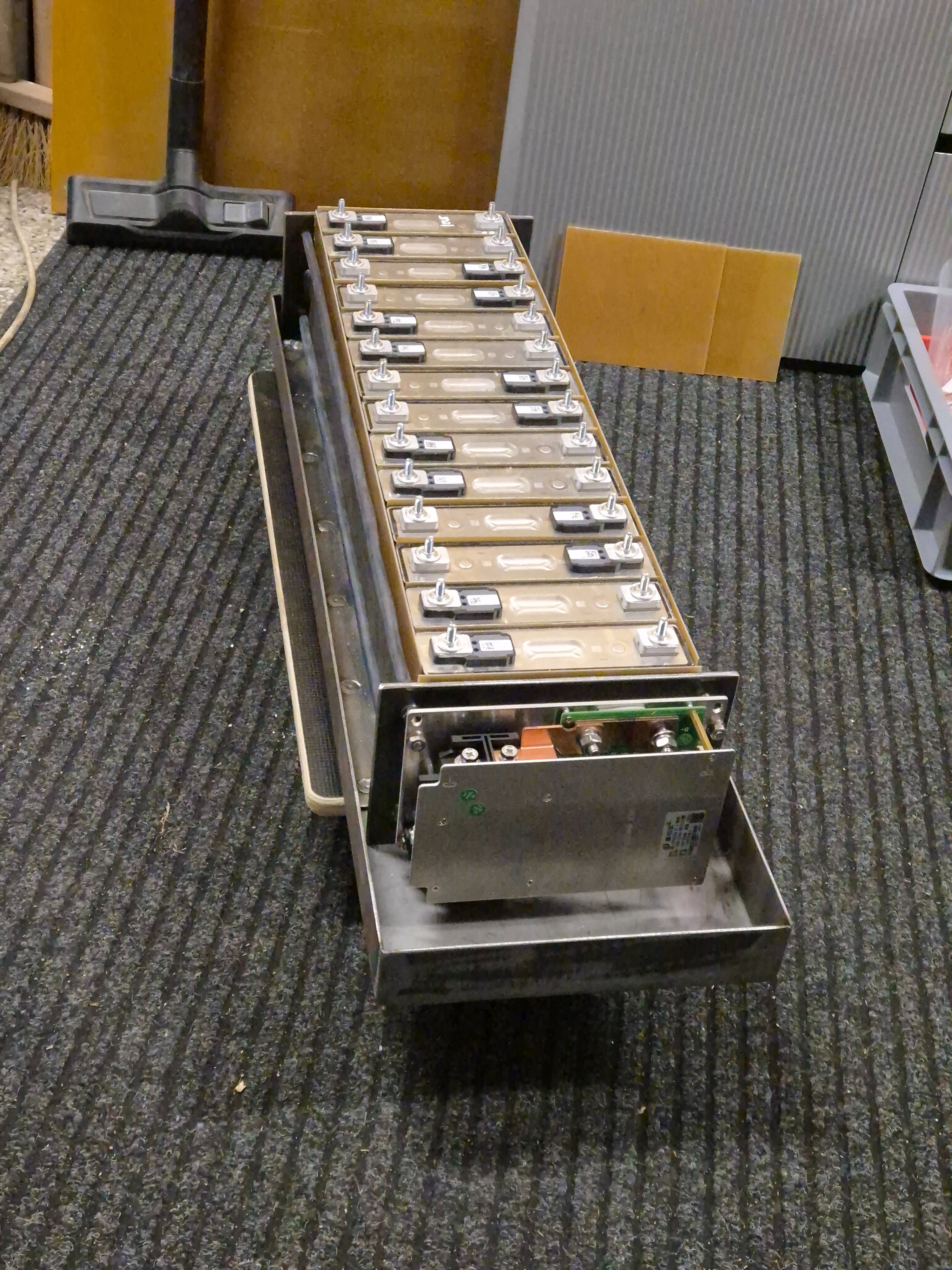

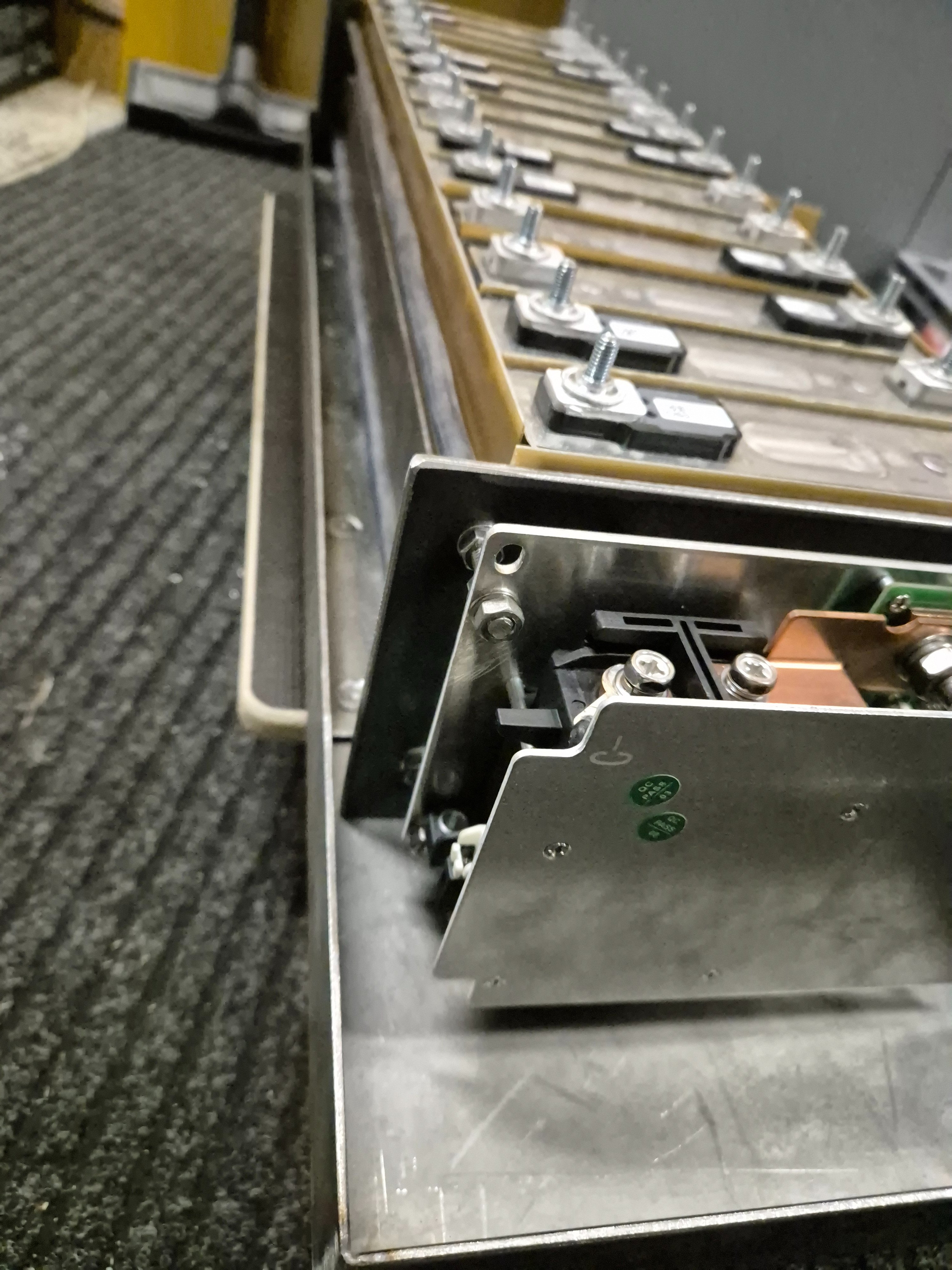

Svagr mi posvaroval krabici na baterky, zatim teda spodek:

[cipis]

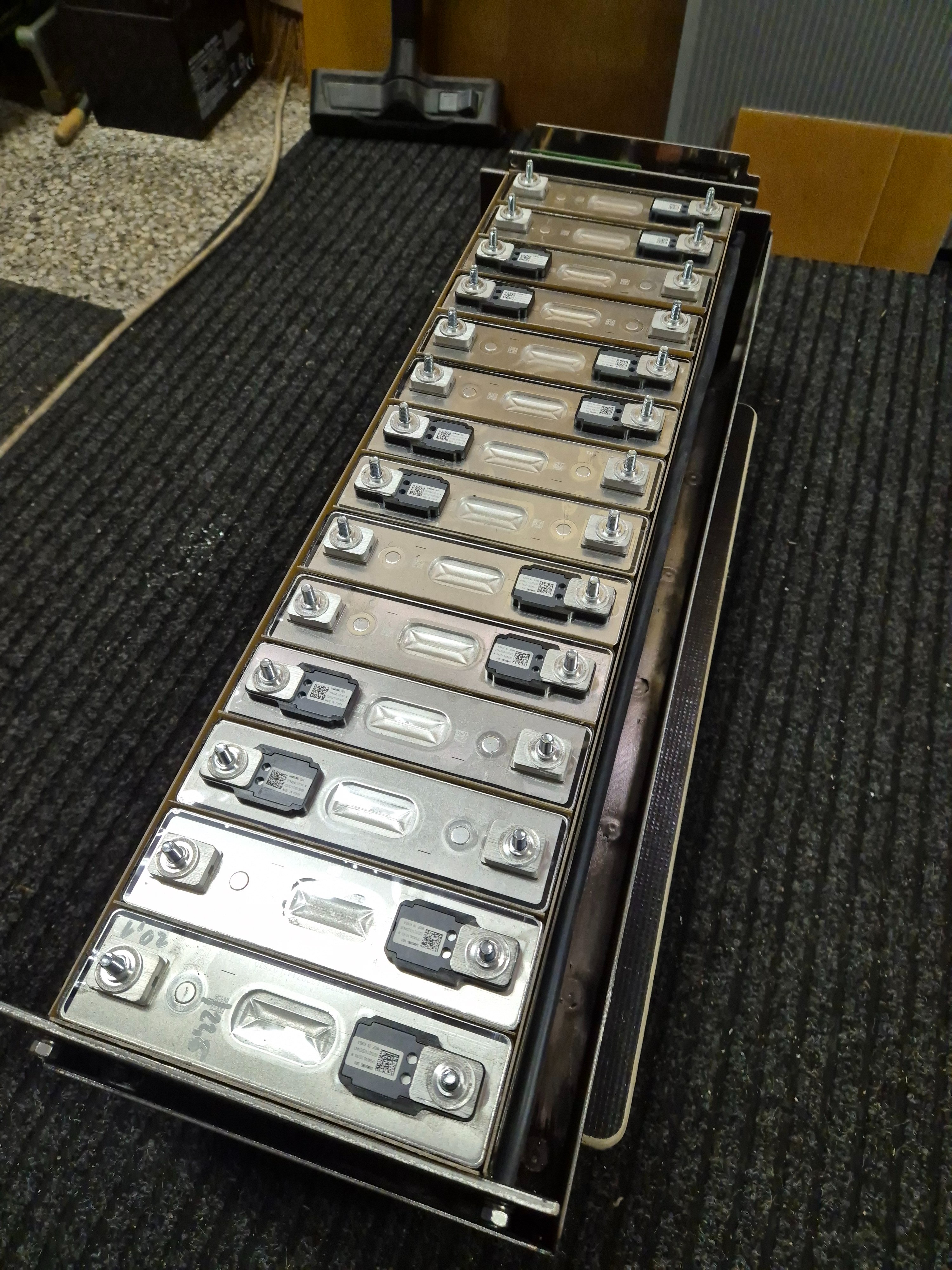

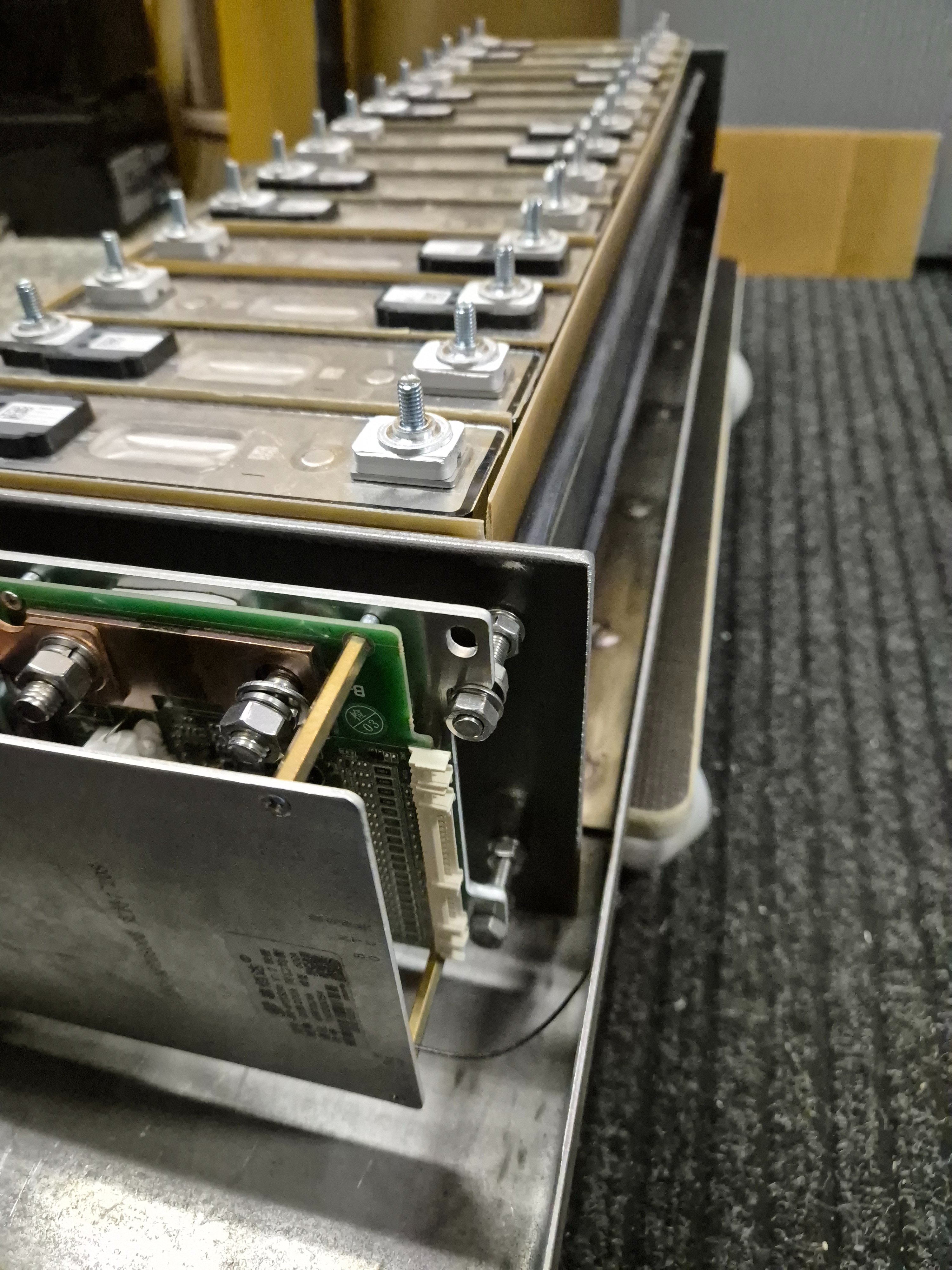

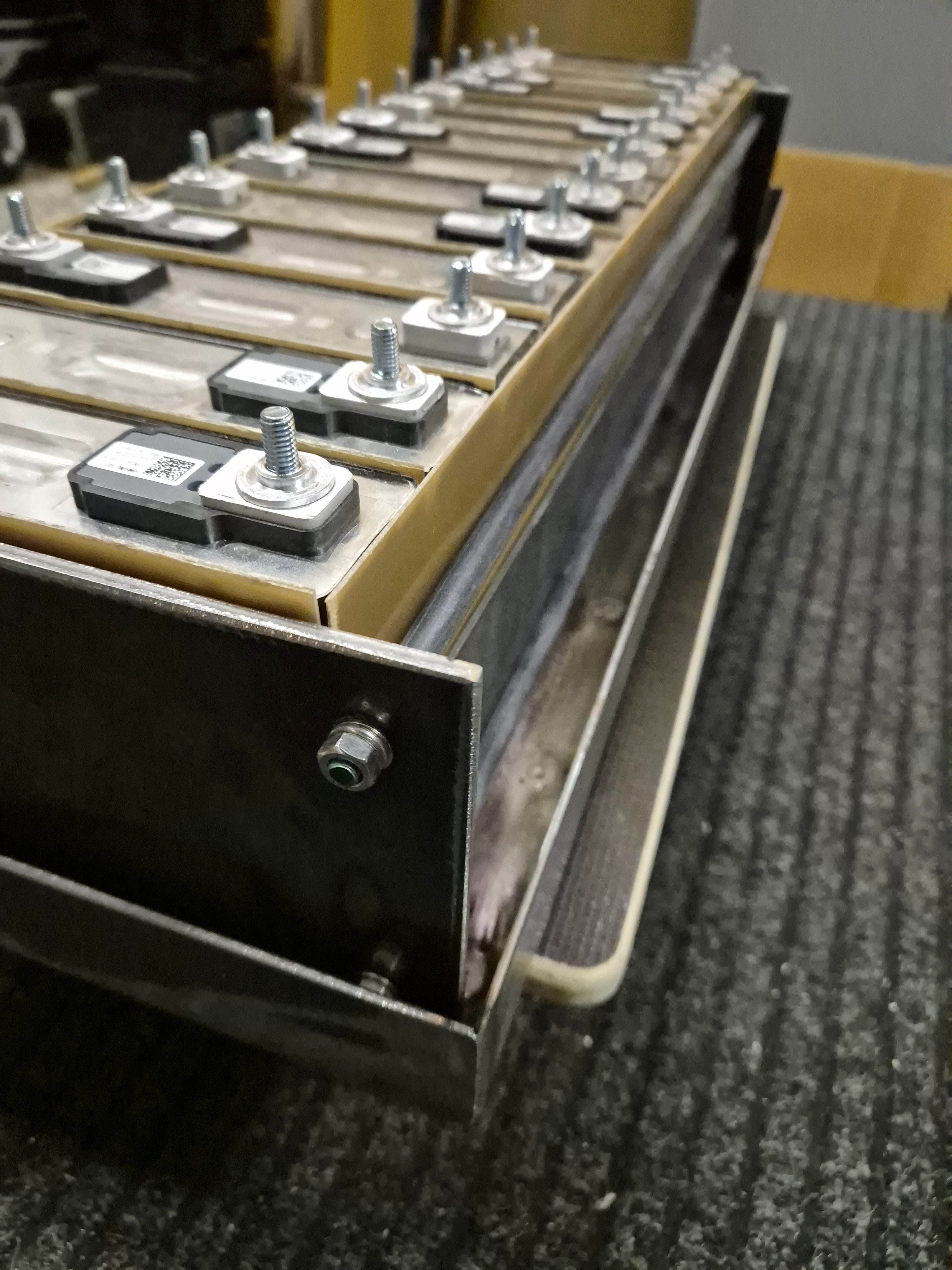

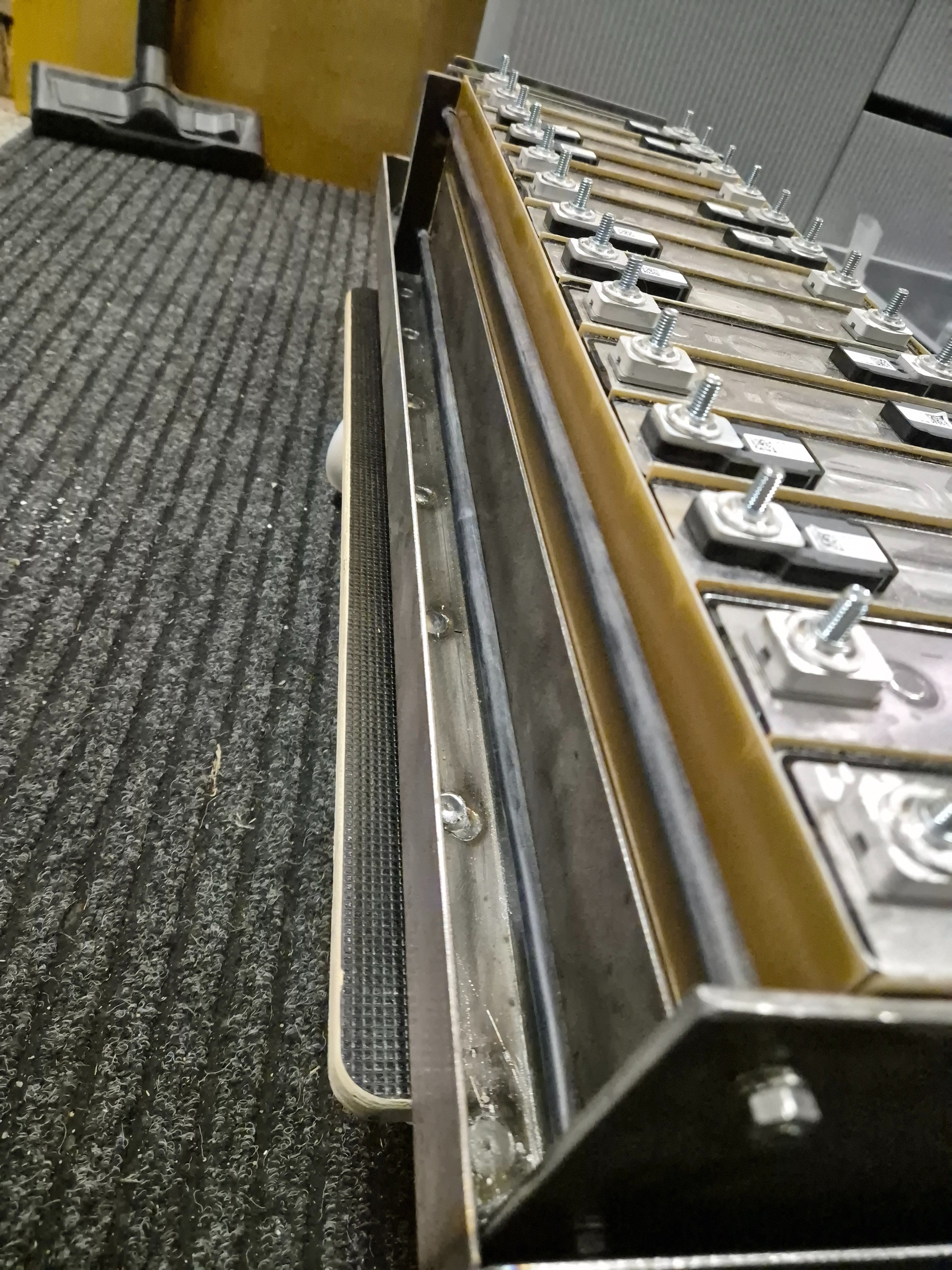

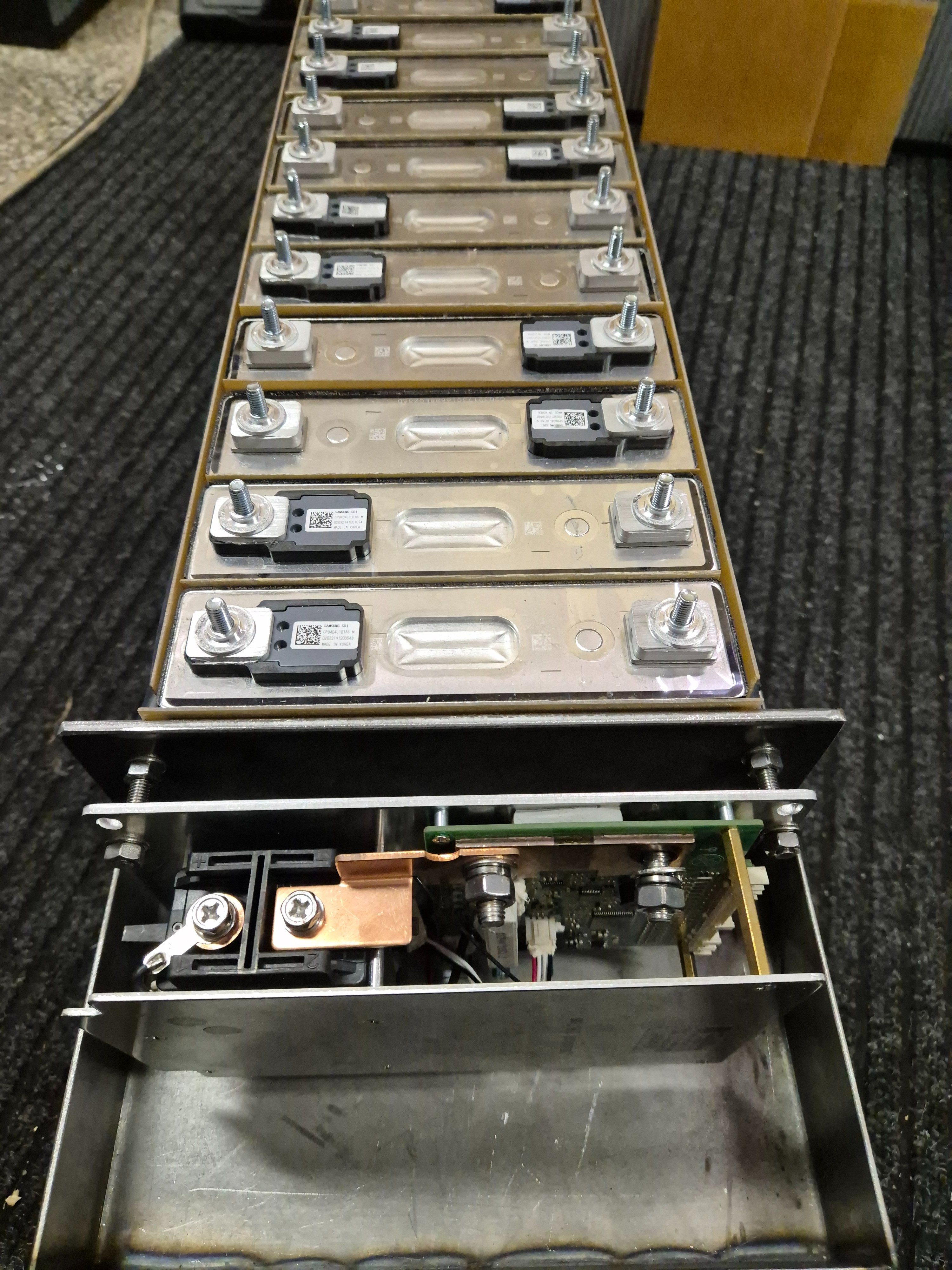

Clanky z nkonu, 94Ah. A na ten sklolaminat jsem vyhrabal kovidovou vybavu, narezal pasky na cirkuli, pak uz porcoval rezackou na plovoucku. Haluzove jsem na bazaru koupil par tabuli 1,2mm.
Jeste to chce vymyslet nasazovaci kolecka a rukojet, aby se z toho dal v pripade potreby udelat kufr do letadla, tohle jen tak odnest nejde. A samozrejme celni panel, no a pak viko.

[TomHC]

Pekné. Mal som jedného času také pokušenie, že si kúpim v lidli tú zváračku na trubičkový drôt a niečo podobné si vyrobím. Ale môj voľný čas je ku®va drahý, tak si to buď kúpim, alebo sa na to vy

[Franta2776]

S tim časem máš pravdu, ale dnes je všechno co si nechám udĕlat velmi drahé. Já jsem na tom plotu, má zarim 17m, strávil jsem na nĕm cca 25 hodin.Kdyby to dĕlala firma 50000kč by na práci nestačilo.tzn 2000kč/hodina čistý výdĕlek.Tak je to se všim.

[cipis]

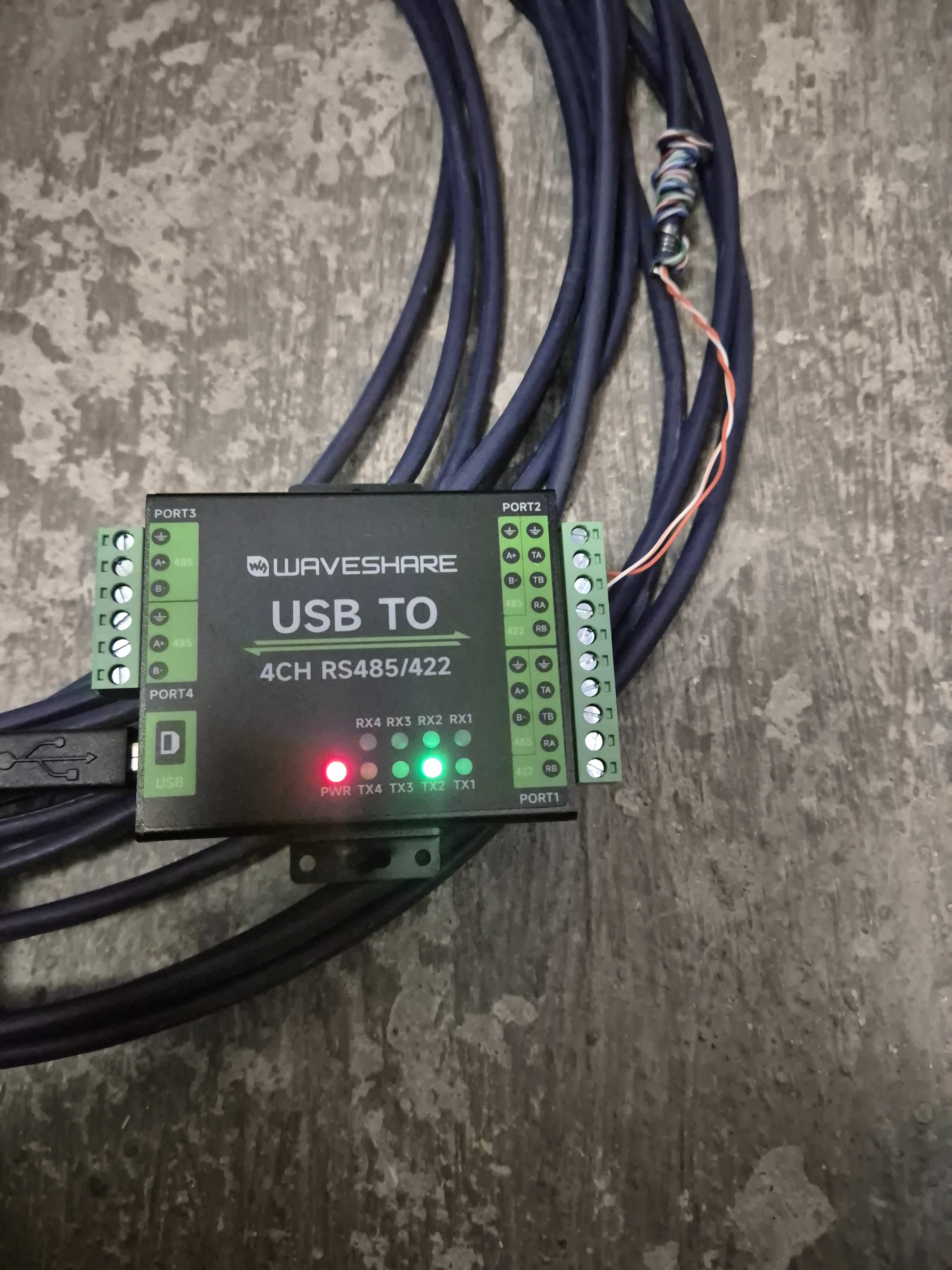

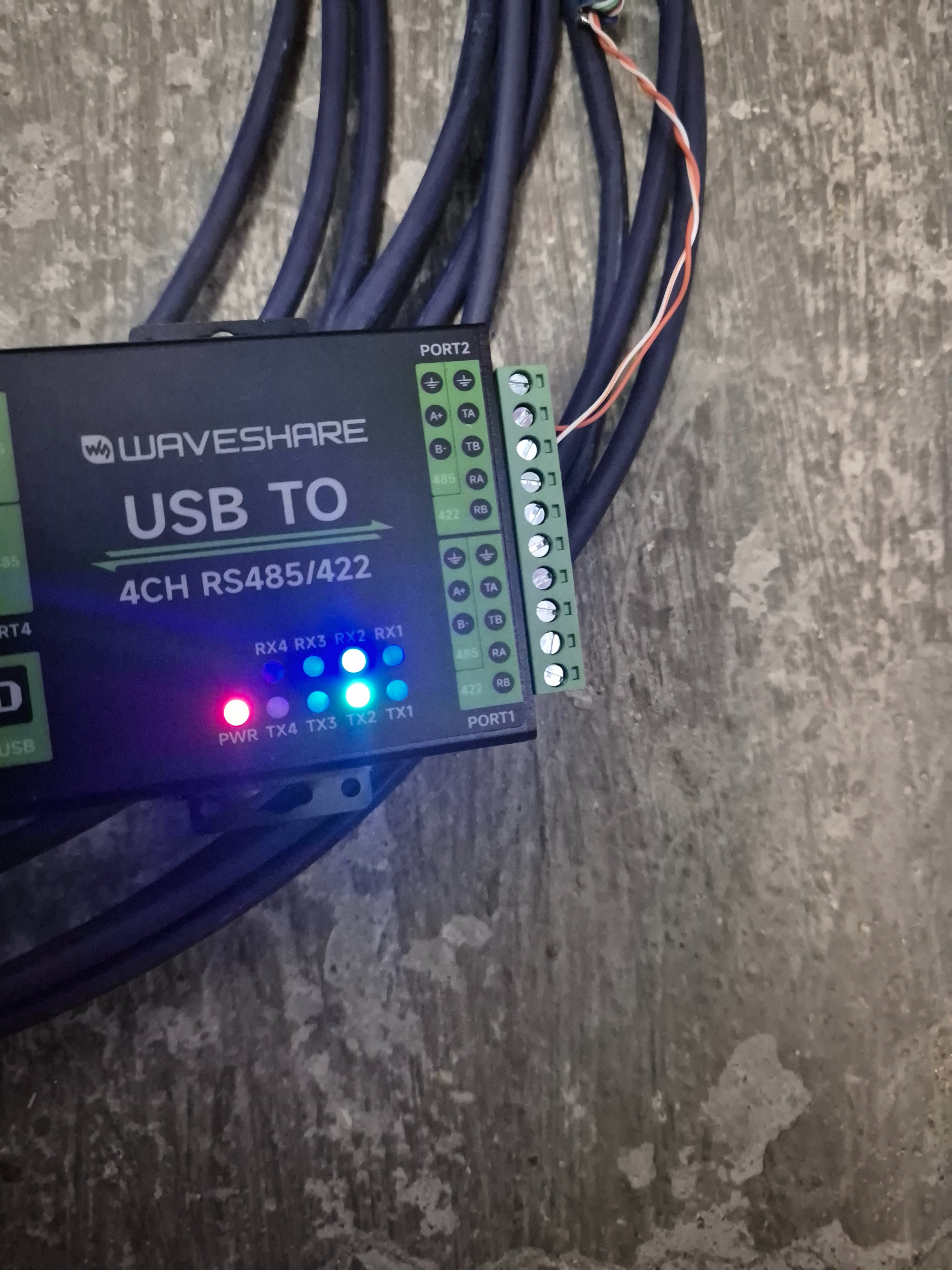

Jinak mohu potvrdit, ze tento prevodnik od waveshare funguje s venus a jbd bmskou, co ma rs485
https://allegro.cz/nabidka/prumyslovy-p ... 5210322275
Musí to být ta verze s čipem FT423HL, protože ta druhá verze má čip, co není podporován v jádru bez úprav, což ve Venusu nejde/neumím.

[cipis]

A další věc, pěkný výdrb od JBD
BMSka, co má osazený konektor RS485 (nebo druhý UART) ještě nemusí to druhé rozhraní vůbec mít! Zkouším všechno možné, aby najela ta RS485, no ve finále, ač je tam konektor, tak tam není pak dál optron a komunikační čip
Takže tu máme několik JBD BMSek, co mají neosázené konektory a neosázené čipy (ok), pak několik, co sice mají konektor, ale stále nemají osázené čipy, no a pak konečně ty, co mají konektor i čipy. No a ke všemu pak ještě další značení L nebo P. To ve finále znamená, s jakou variantou napětí jednotlivých článků to jde od výrobce. L je Li-ion a P je lifepo, s tím, že samozřejmě si to v appce můžete přenastavit, jak chcete. Takže asi spíše jen pro ty, co vezmou verzi L na lifepo články, aby to hned přenastavili.

[Kostěj]

Jo jo, je to tak, i já na to dojel. Konektorů má moje JBD BMS spoustu, ale žije mi jen jediný vnitřní UART, kde byl BT modul. Tak komunikuju přes něj (ESP32, +UART isolator), BT modul leží v regále.

[cipis]

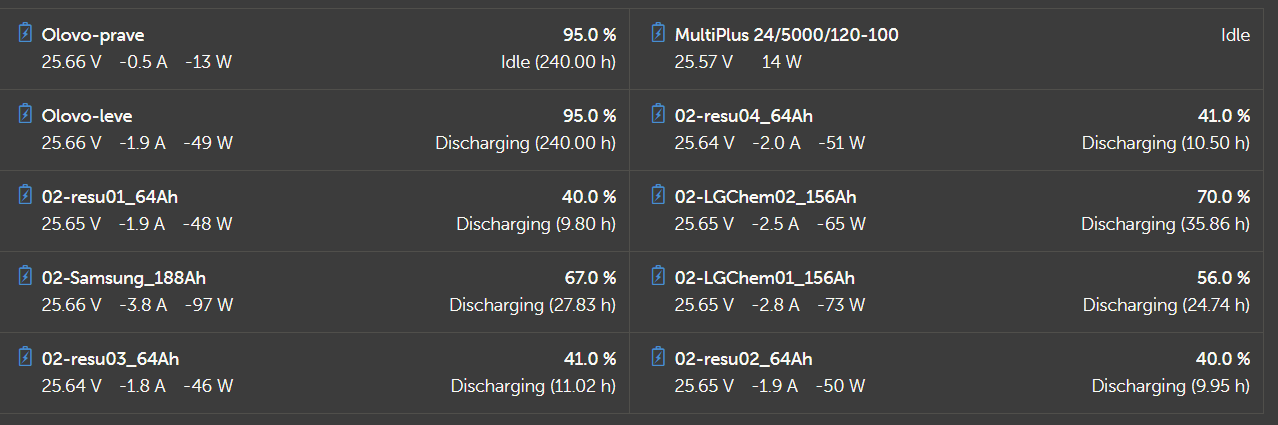

Jestli jsem to krapánek nepřehnal:

4 malé BMSky té předělané Resu baterky mám připojené přes BT
