Střecha pouze s FVE panely bez krytiny

[cipis]

leoshavla, no, ale tu hlavni pripominku, totiz privody shora, trochu furt ignorujes ...

[leoshavla]

Některé rozvaděče co se prodávají mají taky všechno ze spodu.
https://eshop.sapro.cz/fve-rozvadec-dc- ... 63773.html

[cipis]

Jo, ale ten je pro jeden string, tak se ti to podaří oddělit a nezamotáš se.
Proč jsi sem nedal fotky dříve, než sis to provrtal a zapojil? Je tu přece už dost fotek skříněk, jak by to asi mohlo vypadat, případně jsou u toho debaty, co by bylo ještě vhodnější.

[JirkaE]

U toho rozvaděče od Sapro je napsáno pro jeden string - ale evidentně je pro stringy 2

Ale jinak chápu, co se snaží kluci říct. Přiznávám, že mám některá vedení taky - řekněme ne úplně ideálně....

[cipis]

V té krabici je už debilita ty MC4 konektory ...
A je to plastové, což samozřejmě neposkytne takovou ochranu jako plech, ale dají se hruškou vyvrtat díry na průchodku kdekoliv během chvilky. To je prostě jen lenost tvůrců ...

[leoshavla]

U toho rozvaděče od Sapro je napsáno pro jeden string - ale evidentně je pro stringy 2

Ale jinak chápu, co se snaží kluci říct. Přiznávám, že mám některá vedení taky - řekněme ne úplně ideálně....


sapro rozvaděč.png

Chápu co snaží kluci říct, ale už to tak asi nechám , ne úplně ideálně.

[JirkaE]

V té krabici je už debilita ty MC4 konektory ...
A je to plastové, což samozřejmě neposkytne takovou ochranu jako plech, ale dají se hruškou vyvrtat díry na průchodku kdekoliv během chvilky. To je prostě jen lenost tvůrců ...

Jenže je to velmi oblíbené - zvlášť u ,,kutilů" , co bych k tomu řekl, když to sám dělám několikrát denně a vrtám do plastů MC4 konektory také...

[leoshavla]

Než to začnu zapojovat, tak se radši poradím. Zatím vím že je potřeba stejně dlouhé přívody k baterii, když budu chtít paralel. Nevím jestli i k MPPT musí být stejně dlouhé. Datové kabely vést mimo silové kabely. Na MP bude 70mm na MPPT 35 mm. Vlevo bude ještě AC rozvadeč.
Díky za rady.

[unicast]

Panely nedávají nikdy zcela shodný proud a napětí, MPPT si nalezne různé pracovní body na různých stringách, čili i z každého MPPT poteče trochu jiný proud. Jasně že se můžeš vyblbnout na stejně dlouhých kabelech, nic tím nezkazíš, ale fungovat to bude i bez toho

[Migel]

K mppt nemusis mat rovnako dlhe kable tie su kazdy samosatna jednotka.Iba k menicom ak ich budes davat paralelne tak dodrz dlzky kablov ako na DC strane tak na AC a hlavne to neprezen s hrubkou kablov na AC strane.

Edit:Unicast ma predbehol nez som dopisal prispevok

[pibi]

Jak píší kolegové výše, u MPPT je to jedno, pro paralelně zapojené MP stejně dlouhé jak DC přívody, tak AC vývody.

[leoshavla]

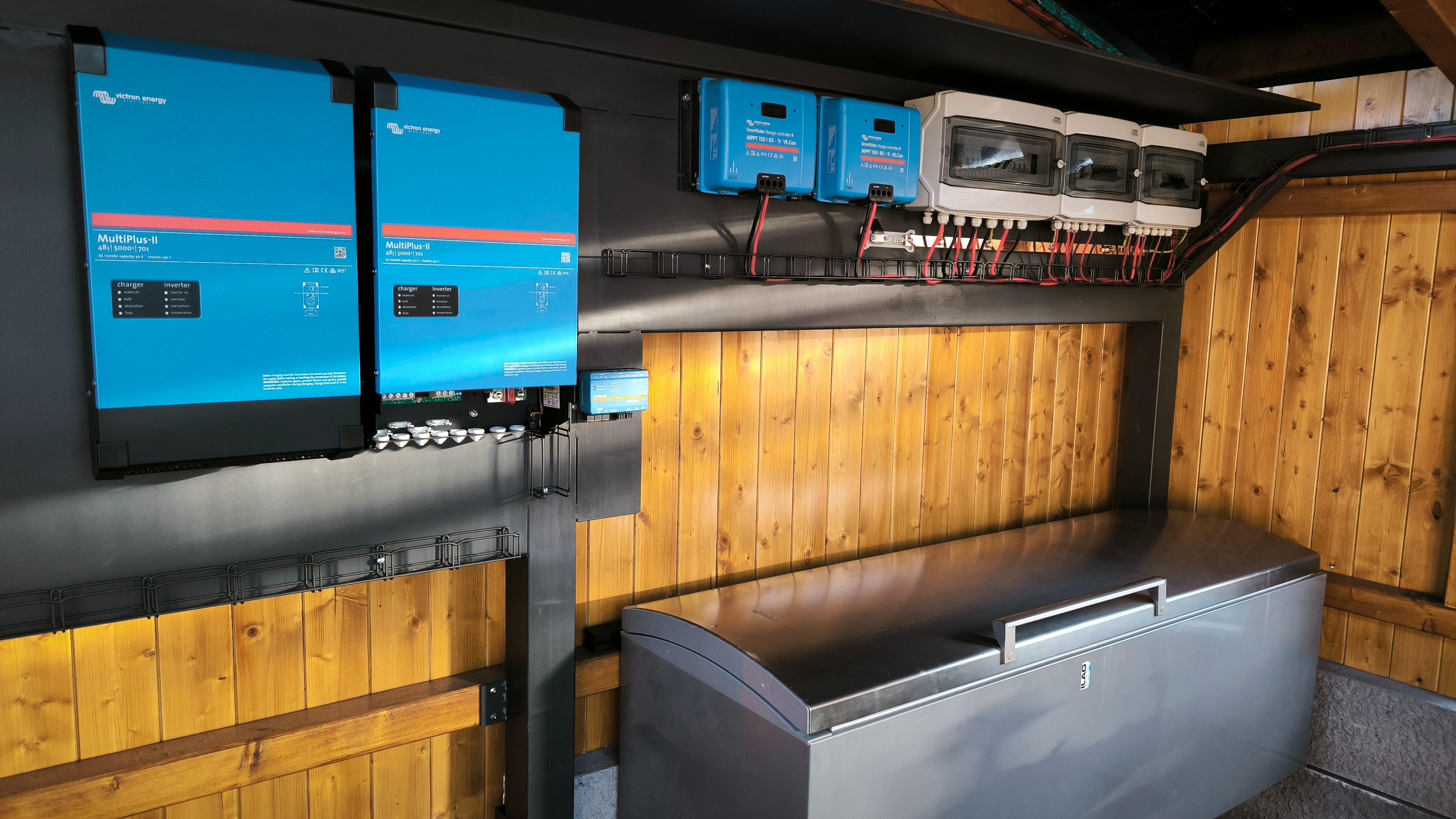

Tak jsem zase o kousek pokročil, začíná to vypadat jak ve středisku NASA otevírání lednice už funguje, buď to otevře kouřové čidlo nebo pootevře termostat při 35st. a při 24st. zavře.
Myslíte si že můžu propojit všechny remote kontakty MP2 a MPPT do série pro vypnutí všeho najednou.

[leoshavla]

Tak propojení Remote kontaktů do série nefunguje, musí to být paralelně.

[JirkaE]

Myslíte si že můžu propojit všechny remote kontakty MP2 a MPPT do série pro vypnutí všeho najednou.

Asi každý samostatně, nebo ?

Zkoušel jsem vypínání přes remote kontakt na wifi relé se 4 relátky, asi před rokem - ale velký smysl v tom nevidím, nevidím k tomu důvod, protože panely zůstávají dál připojené - jen to MPPT nevyrábí - dobrý je to z mého pohledu jen když se v tom potřebuju vrtat a je velký výkon panelů a potřebuju to nějak odpojit - ale stejně pak odpojím pojistkové odpojovače, protože jinak je to dál pod napětím připojené k MPPT.

Na to mě tam ale stačí na Remote obyčejný vypínač.

Pokud má jít o bezpečnostní odpojení - stop tlačítko, je to shození jednoho, nebo všech stringů - lepší - to je tady ve více vláknech mnohokrát popsané.

Ne každý to ale vydrží opakovaně, ty kontakty se zátěží velmi trpí.

Kaskáda kdy se nejdříve rozpojí Remote a s nepatrným časovým rozestupem i fyzický přívod z panelů, tak asi vychází nejlíp a nic se u toho neničí.

(navíc to jde stejným způsobem pak i připojit třeba i vzdáleně = bez zátěže string a s nepatrný časovým odstupem propojit Remote zpět)

[leoshavla]

Ano mám to kvůli bezpeč. odpojení, všechny remote kontakty vypne stop tlačitko nebo kouřové čidlo v akuboxu přes vypínač s vyrážecí cívkou a následně přes časové relé to se spožděním vypne stringy.
Nahodit to budu muset ručně.

[Paulob]

Myslíte si že můžu propojit všechny remote kontakty MP2 a MPPT do série pro vypnutí všeho najednou.

Asi každý samostatně, nebo ?

Není třeba samostatně. Tzn 4 relé jsou zbytečná. Mám takhle spojené paralelně 4x mppt a funguje to.

[Atman]

Ano, ja mám tiež tak 3 MPPT na jednej dvojlinke, jedno relé NC v BMS zhodí pri nadpätí článku všetky mppt a mám tam ešte manuálny vypínač, keď potrebujem, cvaknem a komplet mppt vypnú, je to úplne super.

[JirkaE]

Ano mám to kvůli bezpeč. odpojení, všechny remote kontakty vypne stop tlačitko nebo kouřové čidlo v akuboxu přes vypínač s vyrážecí cívkou a následně přes časové relé to se spožděním vypne stringy.
Nahodit to budu muset ručně.

Dobrá varianta Dokonalé stop tlačítko i bez blesků a oblouků a opálených kontaktů...

[kodl69]

ok, takže mppt paralelně, a co multiplusy, ty jde taky spojit paralelně s tím MPPT? potom už jenom vypnutí BMS, a to bych viděl skoro jako zbytečný.

[leoshavla]

Dal jsem Multiplusy i MPPT paralelně na jeden vypínač, tak se to vypne všechno najednou. Baterku nijak nevypínám.
