Zmena otáčok jednosmerného motora s dvoma kondenzatormi

[ikapusta]

Vie mi niekto poradiť ako zapojiť čínsky motor asi to je typ YL100L-2
3KW ASYNCHRONNY MOTOR S DVOMA kondenzatormi nemajú označené vinutia

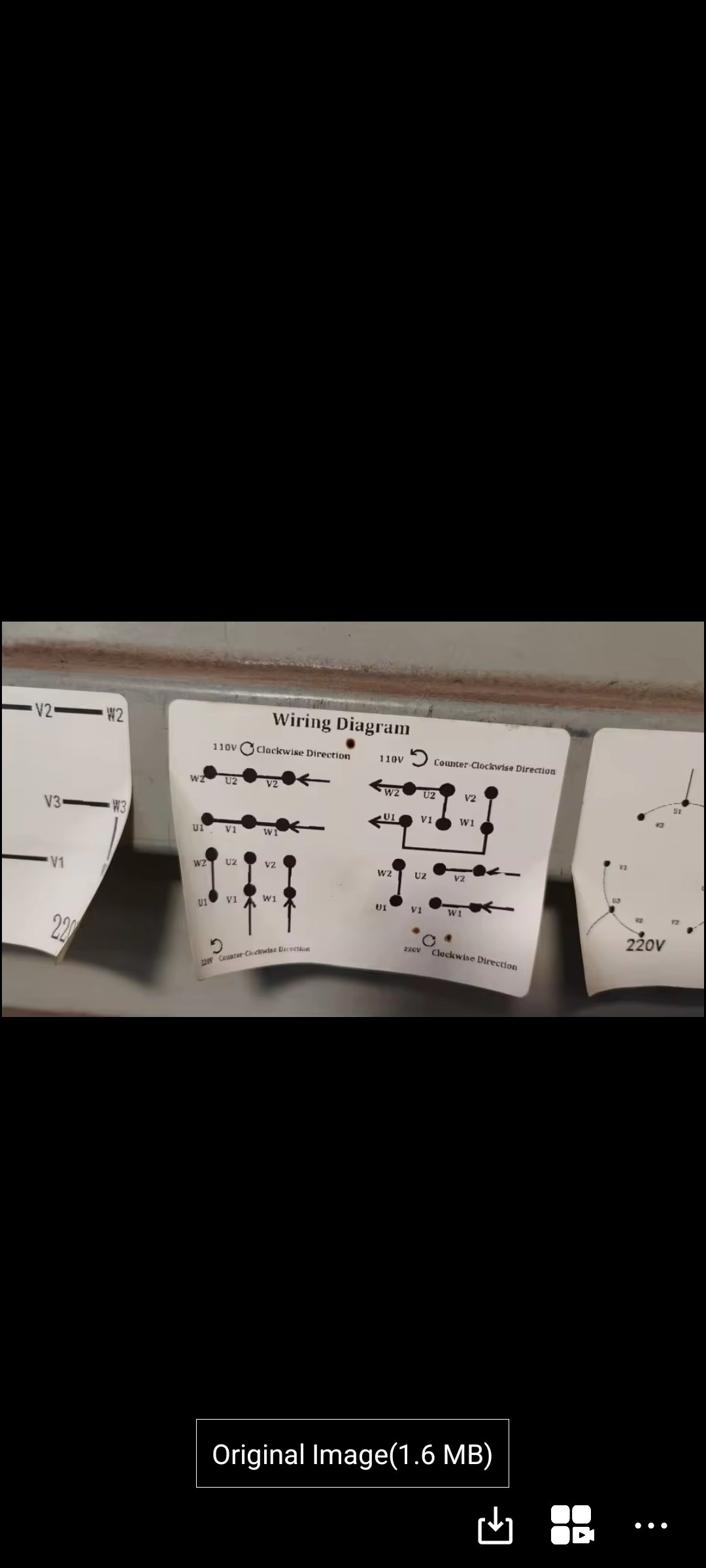

Z ľava napájanie hore a dole kondenzátor
Ďakujem Igor

[ikapusta]

Dal som to takto...
Ale či je to dobre neviem
Fotka je otočená z prava napájanie hore a dole kondenzator

[kyocera]

Motor má hlavní vinutí (pracovní) a pomocné vinutí (rozběhové) s kondenzátorem, který vytváří fázový posun. Směr otáčení je dán směrem točivého magnetického pole, které vznikne součtem polí hlavního a pomocného vinutí. Pokud zaměníte vodiče pomocného vinutí (například na svorkách), dojde ke změně směru točivého pole – a tím ke změně směru otáček motoru. Najděte vývody od hlavního a pomocného vinutí . Zaměňte konce pomocného vinutí Ponechejte hlavní vinutí zapojené stejně. Ujistěte se, které vinutí je pomocné – nesprávné zapojení může motor poškodit. Pokud není k dispozici schéma, je vhodné použít Ohmetr na rozlišení dvou vinutí.

[ikapusta]

Skôr by mi pomohla schéma ako to zapojiť

[kyocera]

Já se na to jen velice letmo podíval a měl jsem za to, že to má dvě vinutí. Tohle má tři vinutí a tak nejprve ohmetrem zjistěte, zda všechny tři vinutí jsou rovnocená ? Nebo se vinutí liší ? Mají kondenzátry rozlišenou velikost kapacity ? Pokud ano, byl by to běhový a rozběhový kondenzátor.
Nicméně i zde musí být hlavní vinutí zapojené stejně. Opět by se přepolovalo pomocné vinutí .
Prohodíte připojení dvou vodičů u pomocného vinutí, které je napájeno přes kondenzátory (běhový + rozběhový).

[ikapusta]

jeden cinan mi poslal toto

[gupa]

Má ten motor odstředivý rozpínač?

Edit: Jaké jsou. Hodnoty kondenzátorů? 60uF a 400uF ?

[ikapusta]

Ok borci toto som zvládol ďalšia otázka:
Je taký prepínač ktorý by dokázal prepínať otáčky dopredu a dozadu?

[gupa]

Otázka vybavení mechanickým odpojovačem na straně pod ventilátorem u pohonu je ale důležitá, protože by celá odpověď byla jiná. Je možné na ni odpovědět?

Pokud nemá. Svorkovnice tomu napovídá. Odpovědí je. Vačkový spínač. Se speciální konfigurací. Nemám 100% přehled, ale mělo by jít o 2-1-0-1-2 verzi s nepevným kontaktem na poloze 2. Nebo stykačová kombinace kdy jsou dva stykače s pomocným kontaktem na nasunutí zvrchu který má nastavitelný časovače pro odpojení rozběhového kondenzátoru. edit: Protože jde o spínací proudy okolo 100A odhaduji, že samotné spínání a rozpínání rozběhu je také přes silový stykač, takže by to měly 4ks stykačů plus nějaký panelový přepínač 1-0-2 a kontrolky pro ovládač pro kontrolu směru běhuměl vyřešit v zapojení na které by se mělo dojít při vývoji.

Edit: nebo kombinace vačkového spínače se stykači. Odhaduji konfiguraci 9153 nebo 9154 v nějaké 25A verzi plus časovač. Nebo 9101. Určitě po zadání přesného dotazu pro konfiguraci Obzor Zlín pomůže.

https://www.obzor.cz/vyrobky/prumyslova ... 1&node=368
Nebo přepínač sítí 1-0-2 kterých je plno i na din lištu s páčkou podobnou jak má jistič plus ty časovače a stykače.
https://www.megaknihy.cz/regulace-a-spi ... listu.html
