Epever -> modbus -> esp32

Nový příspěvek od Migel »

Nevedel som kde mam toto vlakno dat, kam to zaradit, tak ak by cipis vedel kde by sa hodilo tak kludne to presun :comp: ..Mozno niekomu ulahcim cestu kto hlada alebo chce nieco podobne...
A teda k veci..Po niekolkych pokusoch a omyloch a skoro dva mesiace hladania, nahravania (Tomasovi dakujem za nasmerovanie v esphome) sa mi podarilo rozchodit vycitavanie dat z obidvoch mojich epeverov cez modbus do esp32 a nasledne cez mqtt do nodered.
Nie som v tomto programovani moc dobry ale pomaly sa ucim a teda je to celkom chytlave ked sa vam nieco podari ozivit tak ma clovek z toho neskutocnu radost a pokracuje viac a viac..(no lenze casu je teraz menej a menej :lol: )
Takze som najskor hladal vsetko o epeveroch a esp cez modbus a nieco nasiel ale nic co by sa mi hodilo.Lebo vsetko co som nasiel, respektive vacsina ludi ma, tak bolo do HA :wall:
No a kedze sa s HA este nekamaratim, tak to chcelo trochu uprav..nasiel som cely protokol plus nejake konkretne priklady a dal z tych viacerych variant do kopy funkcny yaml subor.Najskor pre jeden a potom som tam doplnil druhy regl. A ked sa to rozbehlo tak som vybral z toho yaml sekcie, ktore chcem vycitavat.
Oba regulatory 8415AN a 6415AN mam prepojene s ftp kablom a kazdy ma svoje ID.
Z hlavneho regulatora ide z rj45 do prevodnika MAX485 a odtial do esp32.(zajtra sem prihodim aj schemu zapojenia a obsadenie/prepojenie pinov, to len pre niekoho ako ja keby nahodou :lol: lebo notbuk mam uz vypnuty)
Konecne vidim oba regulatory naraz bez toho aby som sa nejako musel medzi nimi prepinat napriklad cez bluetoot alebo podobne, a hlavne to uz mam pekne v nodered kde mozem citam uz vyroby a robit si grafy a nieco to pomoze aj automatizacii.Jedine co mi zatial nejde je to ze nedokazem ovladat z nodered Load rele na regulatoroch. Idu spinat zatial iba z weboveho rozhrania esp.Bude to chciet upravit asi ten yaml subor asi...
Zajtra to sem hodim mozno niekto poradi alebo poradim niekomu ja :P
A teda nejake ukazky s dashboardu pre jednotlive regulatory.Zajtra uz tam budu aj grafy ;)
Přílohy

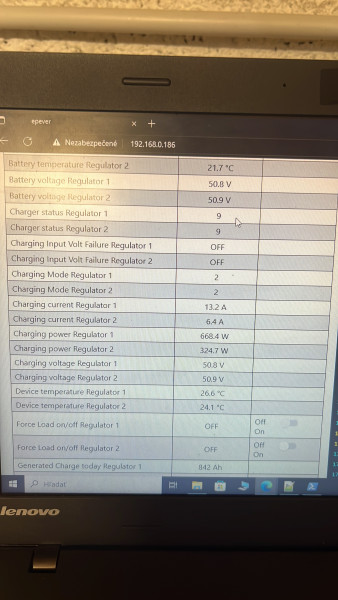

Kusok foto z weboveho rozhrania
Kusok foto z weboveho rozhrania

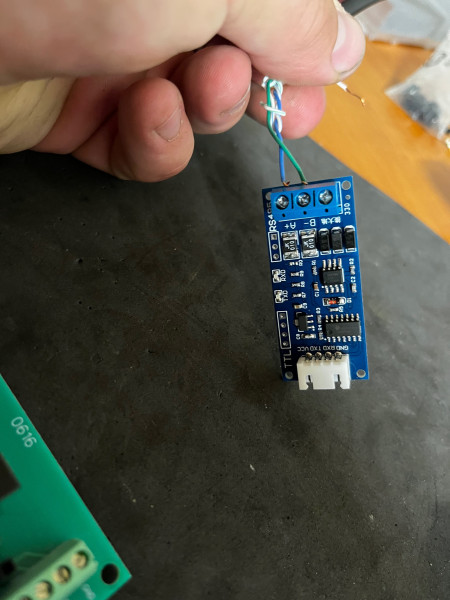

Prevodnik max485
Prevodnik max485

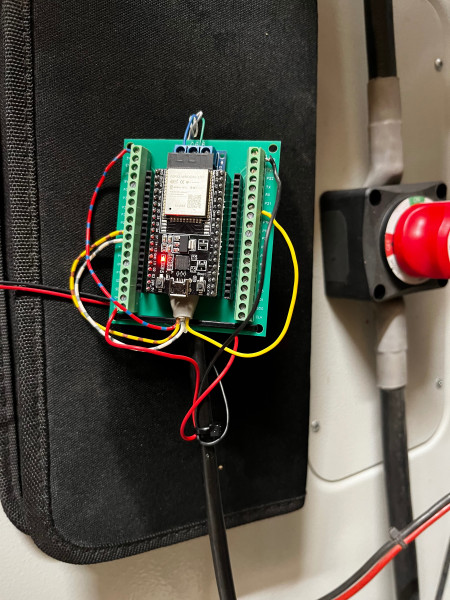

Zatial pavucik a casom pojde do rozvadzaca ;-)
Zatial pavucik a casom pojde do rozvadzaca ;-)

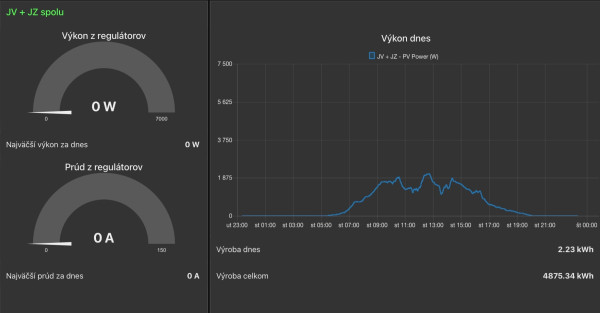

Dashboard oboch regulatorov spolu.(vycitavanie cez shunt)
Dashboard oboch regulatorov spolu.(vycitavanie cez shunt)

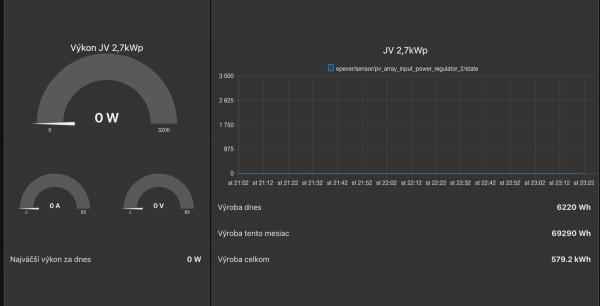

Dashboard JV epever 6415an
Dashboard JV epever 6415an

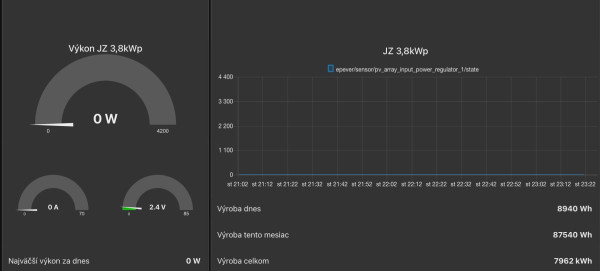

Dashboard JZ epever 8415an
Dashboard JZ epever 8415an
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
Uživatelský avatar
TomHC
Příspěvky: 2527
Registrován: pát lis 11, 2022 8:14 am
Reputace: 410
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 8820
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Epever -> modbus -> esp32

Nový příspěvek od TomHC »

Gratulujem. Aj tak raz skončíš pri HA :yes:
2x MUST PH1800 5.5kW, 9kWp V+J+Z, 600 Ah LiFePO4 s BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 04/2025 = 11 MWh AC
mikiki
Příspěvky: 390
Registrován: sob dub 02, 2022 6:32 pm
Reputace: 32
Lokalita: Pelhřimov
Systémové napětí: 48V
Výkon panelů [Wp]: 1810
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: od Pejru

Re: Epever -> modbus -> esp32

Nový příspěvek od mikiki »

Gratuluji. :D :D :D
Pro starší a méně chápavé (jako jsem já :oops: ) by pomohl detailnější popis kroků - tzv. návod pro bl... :lol:
Za to bych byl moc rád.
FE č.1 = 910Wp - Epever XTRA4415N = 24V (2x Victron GEL 12V/220Ah)
FE č.2 = 1810Wp - EPever XTRA4415N = 48V (2x Lion 51V/150Ah)
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

Neska to sem hodim ked budem pri pocitaci ako som slubil...mam to vsetko v notbuku a vecer som pisal prispevok uz z mobilu...
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
mikiki
Příspěvky: 390
Registrován: sob dub 02, 2022 6:32 pm
Reputace: 32
Lokalita: Pelhřimov
Systémové napětí: 48V
Výkon panelů [Wp]: 1810
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: od Pejru

Re: Epever -> modbus -> esp32

Nový příspěvek od mikiki »

Super, těším se na studium :write:
FE č.1 = 910Wp - Epever XTRA4415N = 24V (2x Victron GEL 12V/220Ah)
FE č.2 = 1810Wp - EPever XTRA4415N = 48V (2x Lion 51V/150Ah)
cipis
Moderátor
Příspěvky: 5741
Registrován: pon srp 16, 2021 9:31 pm
Reputace: 723
Lokalita: blízko Brna
Systémové napětí: 24V
Výkon panelů [Wp]: 13+ kWp
Kapacita baterie [kWh]: 30+15
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: blízko Brna

Re: Epever -> modbus -> esp32

Nový příspěvek od cipis »

Parada.
A uplne super by bylo, kdyby se to dotahlo primo do VRM. Co jsem kdesi hledal, tak se dalo najit neco, co vycetlo epever a dalo to do mqtt. A pak neco, co z mqtt zvladlo udelat ve victron systemu regulator. Akorat to nebylo vzajemne kompatibilni, to vycitadlo to nehazelo do mqtt v potrebnem formatu toho "prevodu" na regulator.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
PetrDubi
Příspěvky: 1712
Registrován: úte říj 12, 2021 10:43 am
Reputace: 302
Lokalita: Blízko Ústí nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 10790
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Epever -> modbus -> esp32

Nový příspěvek od PetrDubi »

Pokud to je v ESPhome, tak tam není problém data posílat do MQTT a případně i udělat nějaký konverze.
Jde tam i posílat data dál přes jiný rozhraní, takže by asi šlo posílat data přes VE bus a tvářit se třeba jako měnič regulátor victron.
mobilní elektrárna 3x Uni-solar PVL-68 a Victron 75/15 MPPT
doma 3280 Wp JV, 3810 Wp JZ, 3690 Wp SZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

Chlapy mam rozpisany prispevok na pc ale nejde mi don vlozit zozipovany subor yaml.
Ked to vlozim ako text tak to bude velmi velke

Edit: tak uz to tam vlozilo... :comp: :P
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

Takze, regulatory su spojene medzi sebou normalnym utp alebo ftp kablom bez ukoncovacich odporov (funguje to bez problemov) a z prveho regulatora som pouzil pin4 ,pin6 na konektore rj45 a zapojil do max485 na svorky A a B. Druha strana prevodnika piny Tx, Rx, Gnd a Vcc som napojil do esp a Vcc som napojil na 3,3V tiez z esp. Espcko je napajane 5V. Do esp som nahral tento subor
epever.2.zip
(3.22 KiB) Staženo 6 x
cez esphome.
Pre tych ako som ja :P som dal do toho suboru aj popis ako si co upravit popripade doplnit, podotykam ze mozno odstranit tie casti ktore nechcete nacitavat a mozete potom odstranit aj popis.Ja to vycitavam cez mqtt a ide to do cerba na ktorom je nodered.
uz som aj ja nad tym uvazoval ako do vrm dostat hodnoty s inych aplikaci respektive nahradit/oklamat vrm tym ze mu poviem ze to su udaje z victron regulatora a podobne..budem to skusat v nodered ale teda je to nadlhsie...
ako som uz vyssie spomenul nefunguje ovladanie load rele z nodered, teda cez mqtt.Funguje iba z weboveho rozhrania toho esp, treba asi dopisat do toho yaml ine prikazy na zopnutie.Ja to rele chcem vyuzivat na spinanie ventilatorov pre kazdy epever zvlast na zaklade jeho vnutornej teploty (ktora sa da tiez takto vycitat).
pre mna je to uz takto super ze konecne mozem tie regle takto medzi sebou odlisit a teda ked pribudnu dalsie tak len jednoducho sa do suboru dopise id dalsieho regulatora a samozrejme aj registre a je to.
ak by niekomu nestacilo co je v ttom mojom yaml tak kliknite na toto a su tam vsetky registre https://devices.esphome.io/devices/epev ... _tracer_an alebo aj odtialto som cerpal https://github.com/martgras/esphome/blo ... n-one.yaml

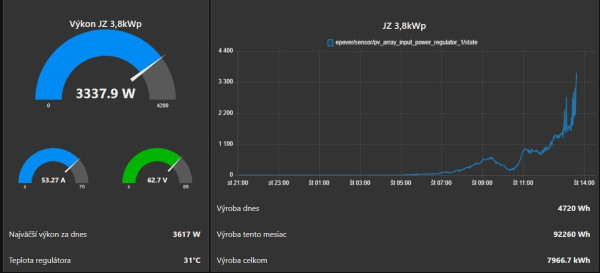

a teda nejaka ukazka z dashboardu pocas dnesneho prveho dna
Přílohy
pozicia na konektore rj45
pozicia na konektore rj45
Snímka obrazovky_8-5-2025_18852_.jpeg (6.97 KiB) Zobrazeno 103 x

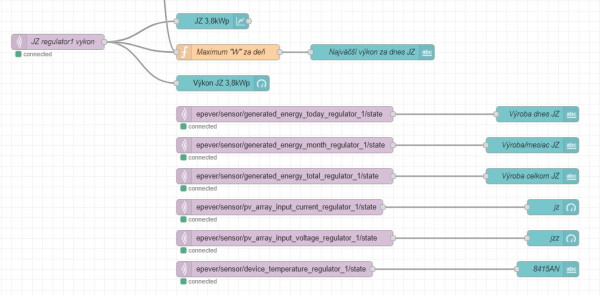

toto je flow pre jeden regl ktore to krmi a take iste je samozrejme aj pre druhy regulator
toto je flow pre jeden regl ktore to krmi a take iste je samozrejme aj pre druhy regulator
konecne vidim vyrobu jednotlivych fv poli
konecne vidim vyrobu jednotlivych fv poli
Snímka obrazovky_8-5-2025_133812_venus.local.jpeg
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
cipis
Moderátor
Příspěvky: 5741
Registrován: pon srp 16, 2021 9:31 pm
Reputace: 723
Lokalita: blízko Brna
Systémové napětí: 24V
Výkon panelů [Wp]: 13+ kWp
Kapacita baterie [kWh]: 30+15
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: blízko Brna

Re: Epever -> modbus -> esp32

Nový příspěvek od cipis »

Todle by mělo být mqtt - regulátor:
https://github.com/mr-manuel/venus-os_d ... ar-charger

Tak kdyby se to nakombinovalo?
Dříve jsem našel řadu projektů, které ty epevery (buď pouze jeden nebo možná u některého projektu více) dostaly do mqtt. Akorát to prostě narvaly v kdo ví čem, jen ne v tom formátu, co Victron předpokládá pro regulátor, tj. tady to od toho manuela to nevzalo.
Na Victron fóru, tom starém, bylo také něco, více méně stejný princip. Nějaké udělátko vyčetlo Epever a poslalo na mqtt server. Řešení v jednom kroku kdosi zkoušel, pro jeden regulátor, a nebylo to spolehlivé atd.

Tedy asi cesta zkonvertovat epevery přes "krabičku" a až pak řešit na cílovém VRM, bude ta správná.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

mozno by to chcelo nejaky priklad s victron regulatora ako posiela protokol cez mqtt(ako vyzera) a potom len prichadzajuce udaje cez mqtt z epevera v nodered upravit tak aby to vyzeralo presne tak ako by to prijal victron
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
cipis
Moderátor
Příspěvky: 5741
Registrován: pon srp 16, 2021 9:31 pm
Reputace: 723
Lokalita: blízko Brna
Systémové napětí: 24V
Výkon panelů [Wp]: 13+ kWp
Kapacita baterie [kWh]: 30+15
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: blízko Brna

Re: Epever -> modbus -> esp32

Nový příspěvek od cipis »

Jo, to jsem kdesi měl, jaká by měla být struktura toho záznamu (depeše???), zkusím to pohledat.
Defacto ale pak jde jen o správnou syntaxi, co jak ten esp bude posílat?

Edit: On to ten manuel tam má: https://github.com/mr-manuel/venus-os_d ... -structure
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

V principe ano...ale asi to nebude take jednoduche lebo nato aby to videlo ten victron uzol ktory by mal byt aj fyzicky vo vrm napriklad regulatora tak musi mat umiestnenie vo vrm

Edit: potom by to slo jedine spravit tak ze epevery by boli napojene do esp a to by prekonvertovalo- prepisalo prichadzajuce registre na victron registre a z esp by boli zapojene do cerba napriklad cez modbus uz ako victron.
https://www.victronenergy.com/live/ccgx:modbustcp_faq
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania :repair: (rozširovania)
Migel
Příspěvky: 1424
Registrován: ned zář 25, 2022 10:47 am
Reputace: 161
Lokalita: Pod Karpatmi

Re: Epever -> modbus -> esp32

Nový příspěvek od Migel »

toto by mali byt registre pre regulatory https://www.victronenergy.com/upload/do ... otocol.pdf
