Vypadávající proudový chránič

[gupa]

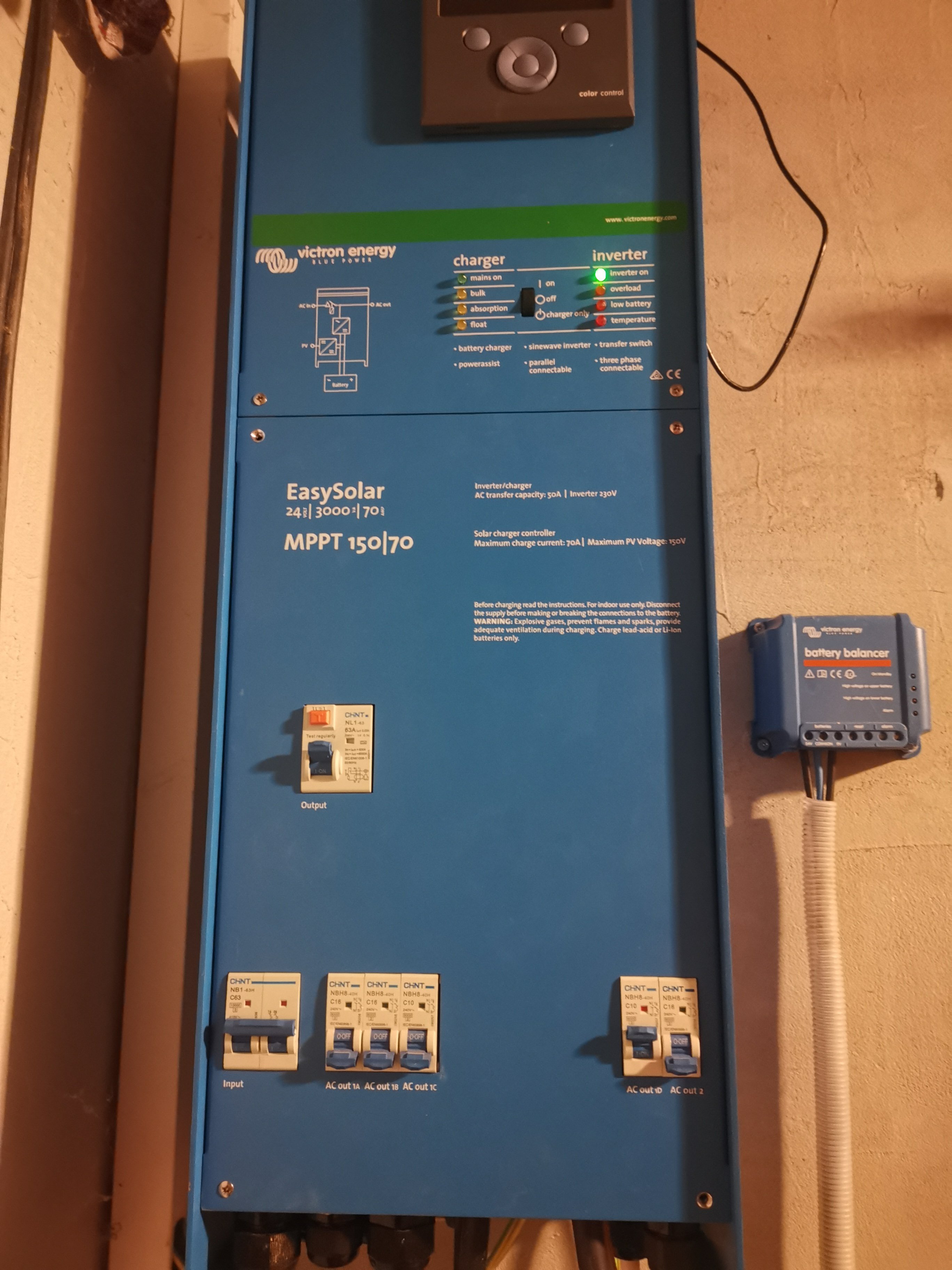

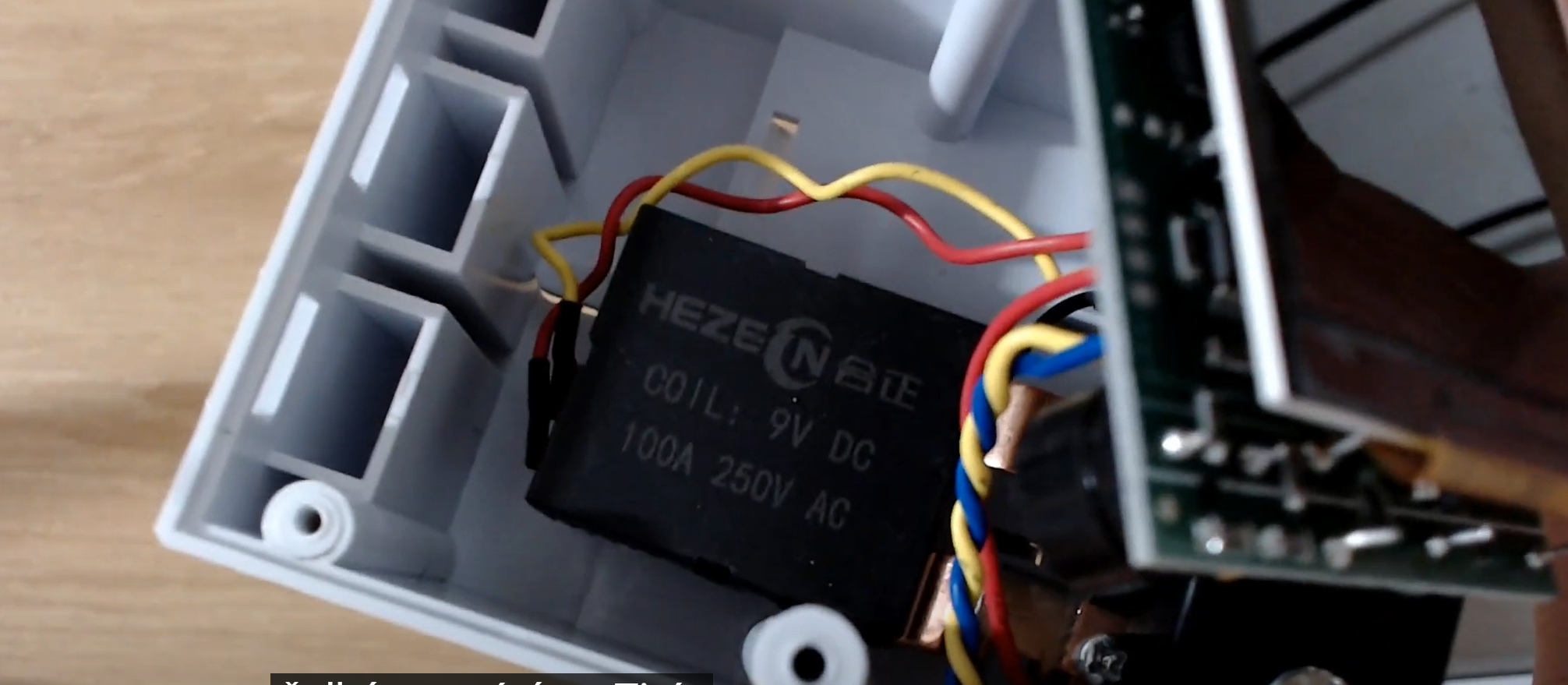

Je to chytré kurvítko. To relé bych externě nahradil, nechal desku s chytrostí, je velký předpoklad, že se chyba bude opakovat z důvodu složení toho materiálu samotného zdroje jisker jiskřiště. Pokud bych mohl požádat ještě o popis nebo obrázek zapojení před napájením cívky relé. Nápájení (jaké napětí) a součástky na kontaktech cívky (cívka-stočené drátky-součástky vedoucí ze spojů drátků) . Díky.

[Mogul]

Je to chytré kurvítko. To relé bych externě nahradil, nechal desku s chytrostí, je velký předpoklad, že se chyba bude opakovat z důvodu složení toho materiálu samotného zdroje jisker jiskřiště. Pokud bych mohl požádat ještě o popis nebo obrázek zapojení před napájením cívky relé. Nápájení (jaké napětí) a součástky na kontaktech cívky (cívka-stočené drátky-součástky vedoucí ze spojů drátků) . Díky.

Pokud by se to mělo opakovat, tak bych to nahradil spolehlivějším relé.

[gupa]

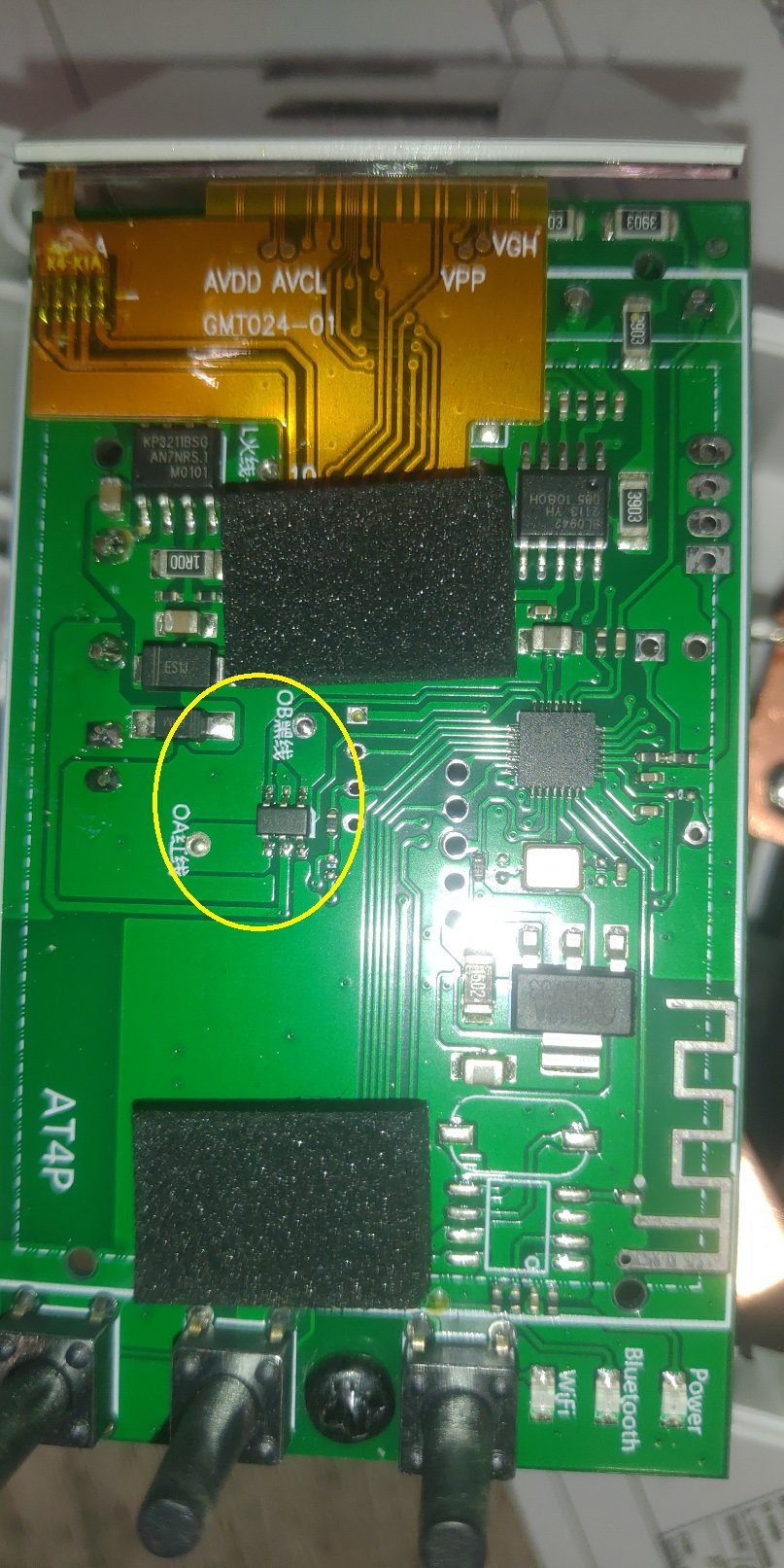

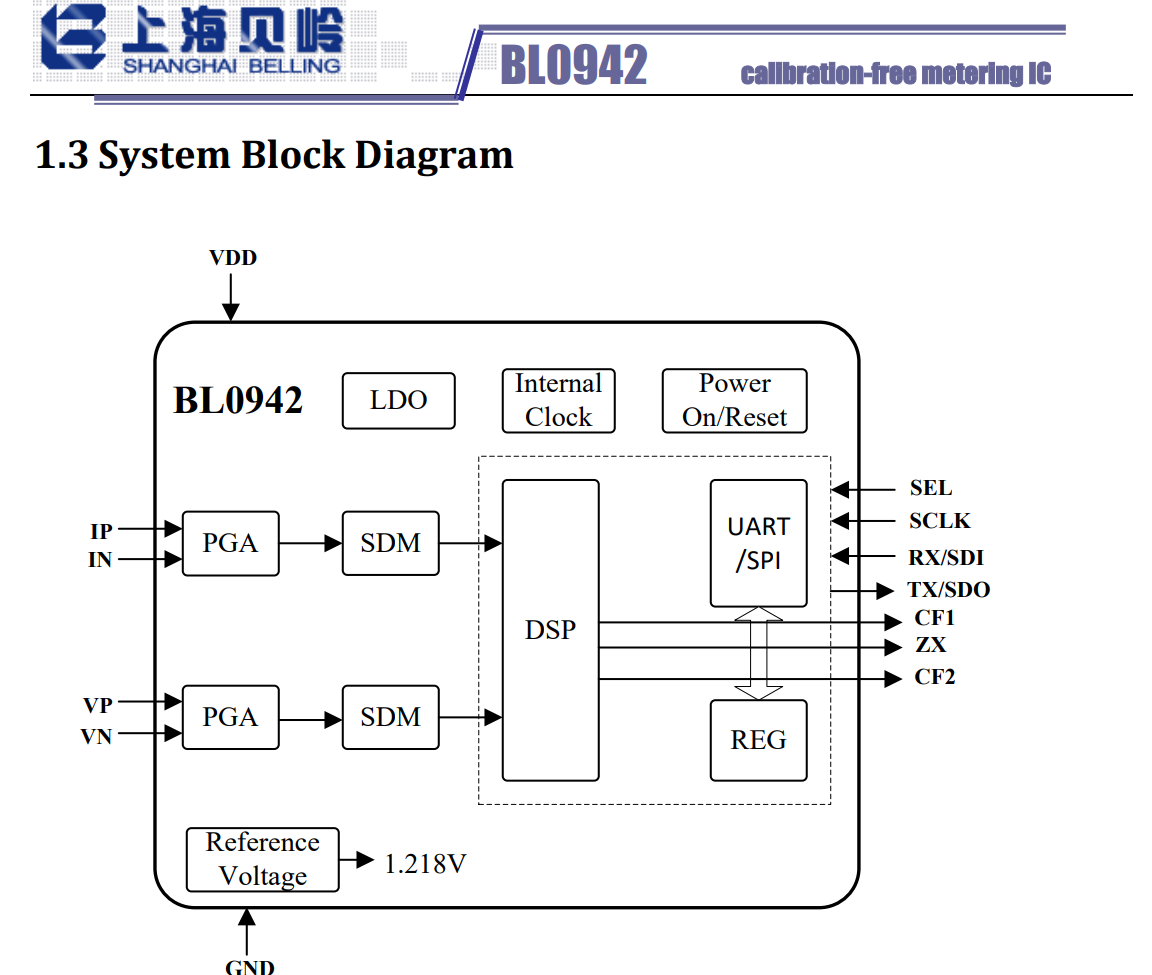

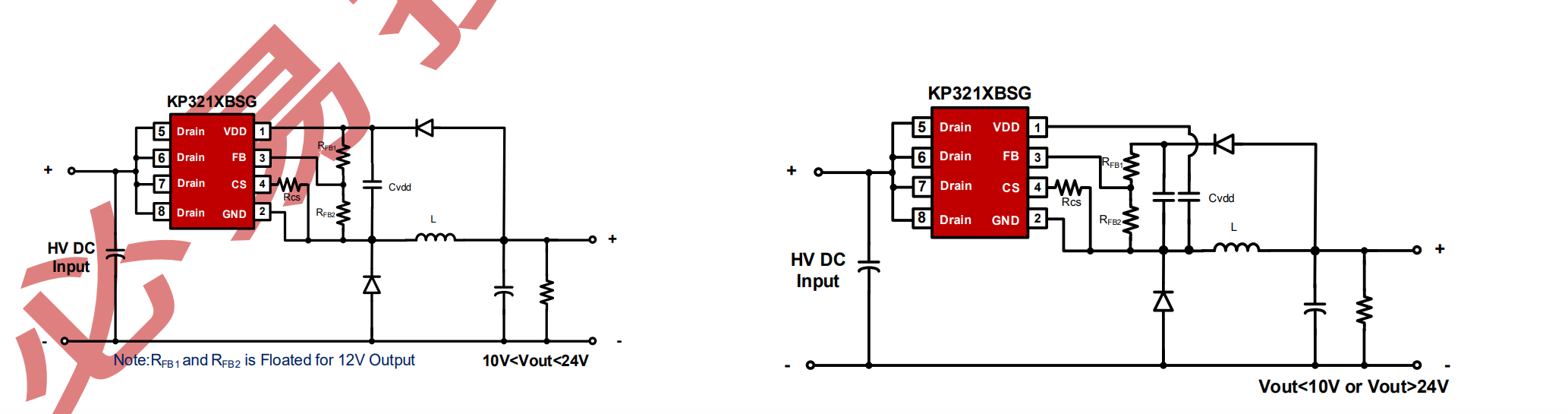

Zajímavý obvod, ta součástka s šesti nožičkama je zatím neznámá, ale to nahoře vlevo je PWMko které je nastaveno až vstup 650VDC, výstup, a to je zajímavý do 10VDC nebo více jak 24VDC podle propoje pinu 1 a dvou smd cívek. To IC na 3,3V, napravo je UART/SPI měření proudu a napětí.

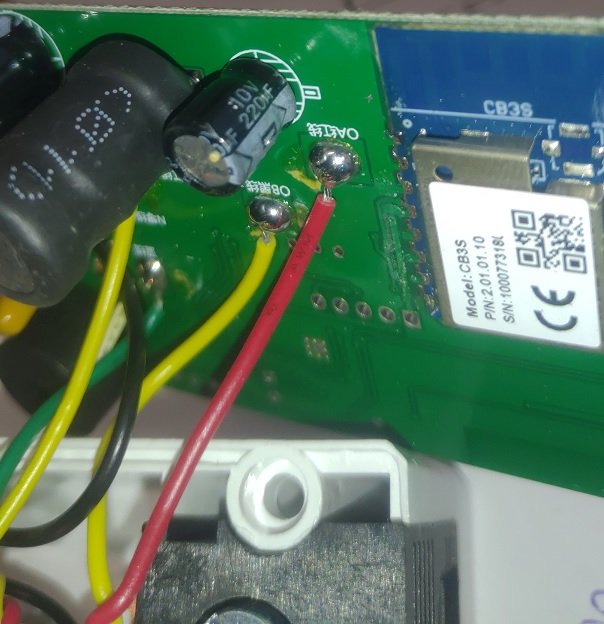

Takže ta cívka relé vypadá na DC a napětí to chce změřit. Může to být i 3,3 až 30V, kondenzátor je na 10V. Takže to vypadá na 3,3VDC neizolovaných.
