Jak přepnout MP2 na DS přes Node Red

[eman]

Ahoj,

chlapi, dá se pomocí Node Red vynutit přepnutí MP2 na DS? Jak teď začne málo svítit, tak nechci, aby mi ohřev bojleru jel z baterky. Ohřát vodu je víc jak polovina kapacity. Chtěl bych udělat flow, kdy v určitou hodinu a při nízkém SOC by se MP2 přepli na DS a bojler by se ohřál z DS, pak by se zase přepli na baterku.

Je to reálné?

[Diablo1st]

Nie je jednoduchšie si tam namontovať prepínač sietí čisto pre bojler a prepínať medzi DS a FVE týmto prepínačom?

Ako druhú možnosť by som zapojil do okruhu čidlo teploty a dal ho do bojleru. A v NodeRed dať podmienku, že keď je nízka teplota pripoj DS a zapni ACout2.

[eman]

Hele já mám i druhou 3F topnou spirálu, ale nějak nemám nervy zkusit jí připojit současně s FVE, protože mám přepínaný N.

Jak mu řeknu, aby připojil DS? Který nod to umí? Jak to mám v režimu UPS, tak mi všechny "AC" nody hlásí, že není připojena síť a nejdou použít.

[Migel]

Rele na cerbe mas obsadene?..mas nejake volne rele ktore mas aj v nodered?..
Ak ano tak by som len priviedol z DS fazu na stykac a stykac by som ovladal s tym rele v nodered.Ale ako zistis ze potrebujes zohriat bojer ked nebude nahriaty v urcitu hodinu ? Potrebujes tym padom merat aj teplotu bojlera.to mas vyriesene? Lebo potom ta automatizacia nedava zmysel a vyriesil by si to najjednoduchsim sposobom a to tak ze k bojleru namontujes jednu zasuvku z DS a mozes to prepnut rucne ked uz mas pozerat na bojler ohladom teploty.Alebo tam das obycajny prepinac sieti na bojler a hotovo.da sa to spravit vselijako..ale ked chces automatizaciu tak uz ju sprav tak aby to bola automatizacia a nie poloautomatizacia

[Diablo1st]

Jak mu řeknu, aby připojil DS? Který nod to umí? Jak to mám v režimu UPS, tak mi všechny "AC" nody hlásí, že není připojena síť a nejdou použít.

Pomocou asistenta nastavíš Ignore AC na základe stavu na vstupe Aux1. Vstup Aux1 prepojíš s relé Cerba a relé ovládaš cez NodeRed.

[eman]

Asi zkusím zprovoznit tu zásuvku na DS. Akorát už jí musím dát mimo chránič.

MIgel: Teplotu nepotřebuji, protože AC2OUT spínám na základě SOC 80+. Pokud by byl SOC třeba ve 3 odpoledne nižší než 80, tak je jasný, že ohřev neměl šanci sepnout. Ještě mám jedno volné relé v Cerbu, tak to asi v zimě vyzkouším.

[Migel]

Lenze zbytocne by si nieco zopinal ked by to nepotrebovalo prepnut.A to ti urcuje ta teplota-mala by byt jednou z podmienok zopnutia ked uz to chces mat aitomatickyt...Ale chapem co si chcel povedat..

[kamils]

Ahoj,

chlapi, dá se pomocí Node Red vynutit přepnutí MP2 na DS? Jak teď začne málo svítit, tak nechci, aby mi ohřev bojleru jel z baterky. Ohřát vodu je víc jak polovina kapacity. Chtěl bych udělat flow, kdy v určitou hodinu a při nízkém SOC by se MP2 přepli na DS a bojler by se ohřál z DS, pak by se zase přepli na baterku.

Je to reálné?

Asi nějak takhle přes custom node:

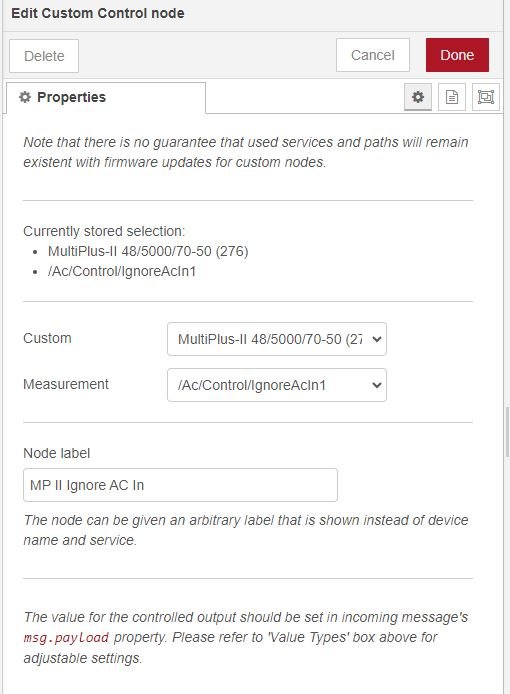

a nastaveni nodu:

jen dodělat časovače a zapodmínkovat podle SOC.

[kodl69]

dost dobrý, dá se takhle nějak ovládat i AC2out? v tom custom jsem to nikde nenašel, nebo se to jmenuje nějak jinak...

[vk_1]

dá se takhle nějak ovládat i AC2out? v tom custom jsem to nikde nenašel, nebo se to jmenuje nějak jinak...

Napřímo to nejde, Victron prej zatím neumí ten výstup ovládat signálem přes VE.Bus.
Ale můžeš AC OUT 2 spínat pomocí AUX vstupu na Multiplusu. Do AUX vstupu zapojíš relé na Cerbo, nebo jiné relé, které umíš ovládat v Node RED.

[kodl69]

to je přesně to, co nechci, to můžu zrovna ovládat stykač. Tohle je názorná ukázka toho, jak je ten victron v některejch věceh nekoncepční. Něco jako asistent v multiplusu, něco přes cerbo a na něco se zvenku prostě nedostaneš, ACout2 nebo třeba na relé v MPPT...

[eman]

Ahoj,

chlapi, dá se pomocí Node Red vynutit přepnutí MP2 na DS? Jak teď začne málo svítit, tak nechci, aby mi ohřev bojleru jel z baterky. Ohřát vodu je víc jak polovina kapacity. Chtěl bych udělat flow, kdy v určitou hodinu a při nízkém SOC by se MP2 přepli na DS a bojler by se ohřál z DS, pak by se zase přepli na baterku.

Je to reálné?

Asi nějak takhle přes custom node:
a nastaveni nodu:
Custon Node.JPG
jen dodělat časovače a zapodmínkovat podle SOC.

Jako tohle umí ovládat napřímo přepnutí na DS? Díky.

[kamils]

Ano, tohle u kamaráda přikazovává 3f systém k sítí.

Kód: Vybrat vše

[
    {
        "id": "b0cb956c939f4a3d",
        "type": "inject",
        "z": "b04293b10e7630ac",
        "name": "",
        "props": [
            {
                "p": "payload"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "0",
        "payloadType": "num",
        "x": 270,
        "y": 360,
        "wires": [
            [
                "523a9536bd40e4a4"
            ]
        ]
    },
    {
        "id": "0891dd17d5e277e7",
        "type": "inject",
        "z": "b04293b10e7630ac",
        "name": "",
        "props": [
            {
                "p": "payload"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "1",
        "payloadType": "str",
        "x": 270,
        "y": 300,
        "wires": [
            [
                "523a9536bd40e4a4"
            ]
        ]
    },
    {
        "id": "523a9536bd40e4a4",
        "type": "victron-output-custom",
        "z": "b04293b10e7630ac",
        "service": "com.victronenergy.vebus/276",
        "path": "/Ac/Control/IgnoreAcIn1",
        "serviceObj": {
            "service": "com.victronenergy.vebus/276",
            "name": "MultiPlus-II 48/5000/70-50 (276)"
        },
        "pathObj": {
            "path": "/Ac/Control/IgnoreAcIn1",
            "name": "/Ac/Control/IgnoreAcIn1",
            "type": "number"
        },
        "name": "MP II Ignore AC In",
        "onlyChanges": false,
        "x": 590,
        "y": 360,
        "wires": []
    }
]

Vyzkoušej jestli to bude fungovat i u tebe.

[Nortonko]

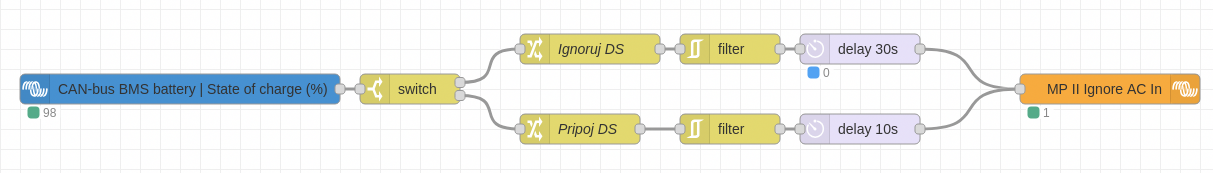

super funguje to. ešte to bude chcieť doladiť, pridať nejaké podmienky, ale je to funkčné.

► Ukázat spoiler

Kód: Vybrat vše

[
    {
        "id": "c8fc222b2d898910",
        "type": "tab",
        "label": "Flow 2",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "57e741cd92df8008",
        "type": "switch",
        "z": "c8fc222b2d898910",
        "name": "",
        "property": "payload",
        "propertyType": "msg",
        "rules": [
            {
                "t": "gt",
                "v": "65",
                "vt": "num"
            },
            {
                "t": "lt",
                "v": "25",
                "vt": "num"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 2,
        "x": 410,
        "y": 300,
        "wires": [
            [
                "97c6ed5e6f943747"
            ],
            [
                "06d04d64676dd6ac"
            ]
        ]
    },
    {
        "id": "43a46b1f9b262293",
        "type": "victron-input-battery",
        "z": "c8fc222b2d898910",
        "service": "com.victronenergy.battery/512",
        "path": "/Soc",
        "serviceObj": {
            "service": "com.victronenergy.battery/512",
            "name": "CAN-bus BMS battery"
        },
        "pathObj": {
            "path": "/Soc",
            "type": "float",
            "name": "State of charge (%)"
        },
        "name": "",
        "onlyChanges": false,
        "roundValues": "0",
        "x": 180,
        "y": 300,
        "wires": [
            [
                "57e741cd92df8008"
            ]
        ]
    },
    {
        "id": "523a9536bd40e4a4",
        "type": "victron-output-custom",
        "z": "c8fc222b2d898910",
        "service": "com.victronenergy.vebus/275",
        "path": "/Ac/Control/IgnoreAcIn1",
        "serviceObj": {
            "service": "com.victronenergy.vebus/275",
            "name": "MultiPlus-II 48/5000/70-50 (275)"
        },
        "pathObj": {
            "path": "/Ac/Control/IgnoreAcIn1",
            "name": "/Ac/Control/IgnoreAcIn1",
            "type": "number"
        },
        "name": "MP II Ignore AC In",
        "onlyChanges": false,
        "x": 1110,
        "y": 300,
        "wires": []
    },
    {
        "id": "06d04d64676dd6ac",
        "type": "change",
        "z": "c8fc222b2d898910",
        "name": "Pripoj DS",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "0",
                "tot": "str"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 580,
        "y": 340,
        "wires": [
            [
                "1ef26b16c3f93f58"
            ]
        ]
    },
    {
        "id": "97c6ed5e6f943747",
        "type": "change",
        "z": "c8fc222b2d898910",
        "name": "Ignoruj DS",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "1",
                "tot": "str"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 590,
        "y": 260,
        "wires": [
            [
                "021827a620d455e9"
            ]
        ]
    },
    {
        "id": "bfe07aae3f440d89",
        "type": "delay",
        "z": "c8fc222b2d898910",
        "name": "",
        "pauseType": "delay",
        "timeout": "30",
        "timeoutUnits": "seconds",
        "rate": "1",
        "nbRateUnits": "1",
        "rateUnits": "second",
        "randomFirst": "1",
        "randomLast": "5",
        "randomUnits": "seconds",
        "drop": false,
        "allowrate": false,
        "outputs": 1,
        "x": 860,
        "y": 260,
        "wires": [
            [
                "523a9536bd40e4a4"
            ]
        ]
    },
    {
        "id": "5d6aaf9a75d43147",
        "type": "delay",
        "z": "c8fc222b2d898910",
        "name": "",
        "pauseType": "delay",
        "timeout": "10",
        "timeoutUnits": "seconds",
        "rate": "1",
        "nbRateUnits": "1",
        "rateUnits": "second",
        "randomFirst": "1",
        "randomLast": "5",
        "randomUnits": "seconds",
        "drop": false,
        "allowrate": false,
        "outputs": 1,
        "x": 860,
        "y": 340,
        "wires": [
            [
                "523a9536bd40e4a4"
            ]
        ]
    },
    {
        "id": "021827a620d455e9",
        "type": "rbe",
        "z": "c8fc222b2d898910",
        "name": "",
        "func": "rbe",
        "gap": "",
        "start": "",
        "inout": "out",
        "septopics": true,
        "property": "payload",
        "topi": "topic",
        "x": 730,
        "y": 260,
        "wires": [
            [
                "bfe07aae3f440d89"
            ]
        ]
    },
    {
        "id": "1ef26b16c3f93f58",
        "type": "rbe",
        "z": "c8fc222b2d898910",
        "name": "",
        "func": "rbe",
        "gap": "",
        "start": "",
        "inout": "out",
        "septopics": true,
        "property": "payload",
        "topi": "topic",
        "x": 730,
        "y": 340,
        "wires": [
            [
                "5d6aaf9a75d43147"
            ]
        ]
    }
]

ak to bude niekto skúšať, treba si upraviť zariadenia podľa seba -

[Antrac1t]

musi se vymazat assistent z MPcka? asi hej ne ?

[eman]

Chlapi, nedá se takhle přes NR ovládat i nabíjení, ikdyž přímo v MP2 není povolené?

[kamils]

To jsem taky hledal, ale nic nenašel.

[Nortonko]

ohľadom nabíjania. toto som našiel na victron fóre - nie je asi presne to čo myslíš hľadáš, ale som to testoval ide to.
predposledný príspevok: https://communityarchive.victronenergy. ... rging.html

► Ukázat spoiler

Kód: Vybrat vše

[
    {
        "id": "27a77163947f4805",
        "type": "function",
        "z": "9dcfcfb3a65c9637",
        "name": "Automation Logic",
        "func": "var SOC = global.get(\"SOC\");\nvar MPMode = global.get(\"MultiplusMode\");\nvar SPAvail = global.get(\"ShorePowerAvailable\");\nvar MPCtl = global.get(\"MultiplusModeControl\");\n\n\nif (SOC >= 95 && MPCtl == \"Auto\" && SPAvail == \"Available\" && MPMode != \"Inverter Only\") {\n msg.payload = 2;\n}\n\nelse if (SOC <= 50 && MPCtl == \"Auto\" && SPAvail == \"Available\" && MPMode != \"On\") {\n msg.payload = 3; \n}\n\nelse {\n \n}\nreturn msg;",
        "outputs": 1,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 850,
        "y": 640,
        "wires": [
            [
                "faf665df1f03eb3e"
            ]
        ]
    }
]

[eman]

Dík. To jsem taky našel, ale po importu mám polovinu nodů jako neznámé "unknown ui". Zbytek jako inspirace mi asi k něčemu bude, ale je škoda, že nevím co tam chybí.

[kamils]

ohľadom nabíjania. toto som našiel na victron fóre - nie je asi presne to čo myslíš hľadáš, ale som to testoval ide to.
predposledný príspevok: https://communityarchive.victronenergy. ... rging.html

To není špatné řešení, vypadá to funkčně.
Díky
