Re: Ohřev bojleru

Příspěvek od kodl69 »

stačí si prohlídnout dokumentaci, některý jsou trojůhelník, některý hvězda. A kdysi dělali i těleso, kde v každé patroně byly tři části, tj celkem 9 topných elementů, který se daly lecjak popřepojovat.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Mex
Příspěvky: 453
Registrován: pát zář 29, 2023 4:12 am
Lokalita: Brno
Systémové napětí: >48V

Re: Ohřev bojleru

Příspěvek od Mex »

xmasin píše: úte úno 27, 2024 10:15 am Podle mě je to různé označení pro stejné těleso, našel jsem ho tady: https://eshop.dzd.cz/teleso-topne-ktt-4000w-400v/, ale možná je lepší vzít těleso 3600W https://eshop.dzd.cz/teleso-topne-3x230v-3600w/. Prinicpiálně jsou všechna tahle tělesa 3x230V, jen mají trochu nesoulad v jejich označeních, resp. možná tělesa 3x230V označují varianty s vyvedenou nulou a tělesa 400V bez vyvedené nuly. Měl jsem to 4 kW a zhruba po půl roce se mně pokaždé spálilo, tak jsem kontaktoval Dražice a poslali mně těleso 3600W a to drží, ještě jsem to s nimi konzultoval a psali mně, že se jim to stává u bojlerů, které jsou instalované blízko transformátorů, kde je v síti vyšší napětí než nominálních 230V, což u mě je, běžně mám napětí 240 - 245V.
Níže přikládám obrázek zapojení, kde je vidět, že "nulu" si těleso dělá samo, to je taky důvod proč při přepálení jedné ze spirál nefunguje.
A tady je verze, která umí spínat spirály samostatně:
Rozdíl je, že to první nemá zapojenou nulu tělesa do svorky N, ale není problém si to přidat.
Díky za odpověď.
To mě právě štve, že k tomu nemají pořádnou dokumentaci. Nebo ji jenom neumím najít?

To těleso 3.6kW by bylo hezké. Ale je dlouhé. Varianta 4kW je krátká (400mm), verze 3.6kW je dlouhá (550mm).
Což mimochodem taky může přispívat k tomu, že Ti víc vydrží, protože je na ní menší hustota výkonu.
Budu mít malý bojler, jen 125 litrů, protože větší do daného prostoru nedostanu. A tyto bojlery mají šachtu asi jen na ta krátká tělesa 400mm.
Je srandovní, že všude uvádějí, kolik článků topné těleso má. Ale už neuvedou, že ty články jsou různé dlouhé. Takže někdy je 7-článkové těleso delší než jiné 9-článkové. Směrodatná je tedy jen délka, ne počet článků.
Což je další věc, že ani tohle nemají pořádně zdokumentované. Mají na webu rozpady, ale rozměry tam napsané nemají.
Proto zkouším se o tom něco dozvědět tady.
FRSO
Příspěvky: 2306
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Ohřev bojleru

Příspěvek od FRSO »

5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.3.2024 8500kWh
Mex
Příspěvky: 453
Registrován: pát zář 29, 2023 4:12 am
Lokalita: Brno
Systémové napětí: >48V

Re: Ohřev bojleru

Příspěvek od Mex »

FRSO píše: úte úno 27, 2024 9:35 pm Tady rozměry vidím
https://eshop.dzd.cz/nahradni-dily/ohri ... na-telesa/
To já taky.
Ale už nevidím hloubku šachty v jednotlivých typech bojlerů, abych věděl, jak dlouhé topné těleso se mi tam vejde.
Tedy buď tabulku délek šachty pro různé typy bojlerů, nebo křížovou tabulku kompatibility bojler x topné těleso.

Mimochodem třeba 7-článkové těleso "Těleso topné 2000W - 400V 48x7" by se mi tam pravděpodobně nevešlo (má délku 450mm), ale 9-článkové "Těleso topné KTT 4000W - 400V" už asi ano, protože má délku 400mm.
Tak k čemu je udávání nějakého počtu článků, když každý článek může být různě dlouhý?
Kdybych už ten bojler měl, tak si to změřím sám. Ale zatím ho nemám a snažím se zjistit informace předem, abych věděl, co si vlastně mám koupit.
Kostěj
Příspěvky: 601
Registrován: úte úno 25, 2014 9:33 pm
Lokalita: Dobrovicko
Systémové napětí: 48V
Výkon panelů [Wp]: 9200
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od Kostěj »

kodl69 píše: úte úno 27, 2024 4:49 pm... A kdysi dělali i těleso, kde v každé patroně byly tři části... který se daly lecjak popřepojovat.
Suchá tělesa jsem si přemotával, měl jsem problémy s tím, že na koncovém tělese bylo málo děr. Měl jsem jedno navíc, tak jsem zkusil obyčejným vidiákem vyvrtat další díry a šlo to až překvapivě dobře. Takže přepojit zmiňované těleso na tři úplně samostatná topná tělesa je otázka jedné hodiny, stačí vidiák (bez příklepu, nízké otáčky), dva šrouby, matky a podložky.
cipis
Příspěvky: 4585
Registrován: pon srp 16, 2021 9:31 pm
Lokalita: blízko Brna
Bydliště: blízko Brna

Re: Ohřev bojleru

Příspěvek od cipis »

A pokud se něco neví, tak na Dražice webu jsou kontakty.
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Mex
Příspěvky: 453
Registrován: pát zář 29, 2023 4:12 am
Lokalita: Brno
Systémové napětí: >48V

Re: Ohřev bojleru

Příspěvek od Mex »

Kostěj píše: úte úno 27, 2024 10:28 pm Suchá tělesa jsem si přemotával, měl jsem problémy s tím, že na koncovém tělese bylo málo děr. Měl jsem jedno navíc, tak jsem zkusil obyčejným vidiákem vyvrtat další díry a šlo to až překvapivě dobře. Takže přepojit zmiňované těleso na tři úplně samostatná topná tělesa je otázka jedné hodiny, stačí vidiák (bez příklepu, nízké otáčky), dva šrouby, matky a podložky.
Dobrá informace.
Díky.
Mex
Příspěvky: 453
Registrován: pát zář 29, 2023 4:12 am
Lokalita: Brno
Systémové napětí: >48V

Re: Ohřev bojleru

Příspěvek od Mex »

cipis píše: úte úno 27, 2024 10:30 pm A pokud se něco neví, tak na Dražice webu jsou kontakty.
Jasně.
Ale protože jsou u uživatelů fóra Dražické bojlery zřejmě dost populární, tak jsem si myslel, že takové informace získám i zde.
Uživatelský avatar
JirkaE
Příspěvky: 292
Registrován: pát dub 21, 2023 7:17 pm
Lokalita: Kousek od Rozvadova
Systémové napětí: 48V
Výkon panelů [Wp]: 2kWp+2,25kWp
Kapacita baterie [kWh]: 10+10
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od JirkaE »

Mex píše: úte úno 27, 2024 10:50 pm Ale protože jsou u uživatelů fóra Dražické bojlery zřejmě dost populární, tak jsem si myslel, že takové informace získám i zde.

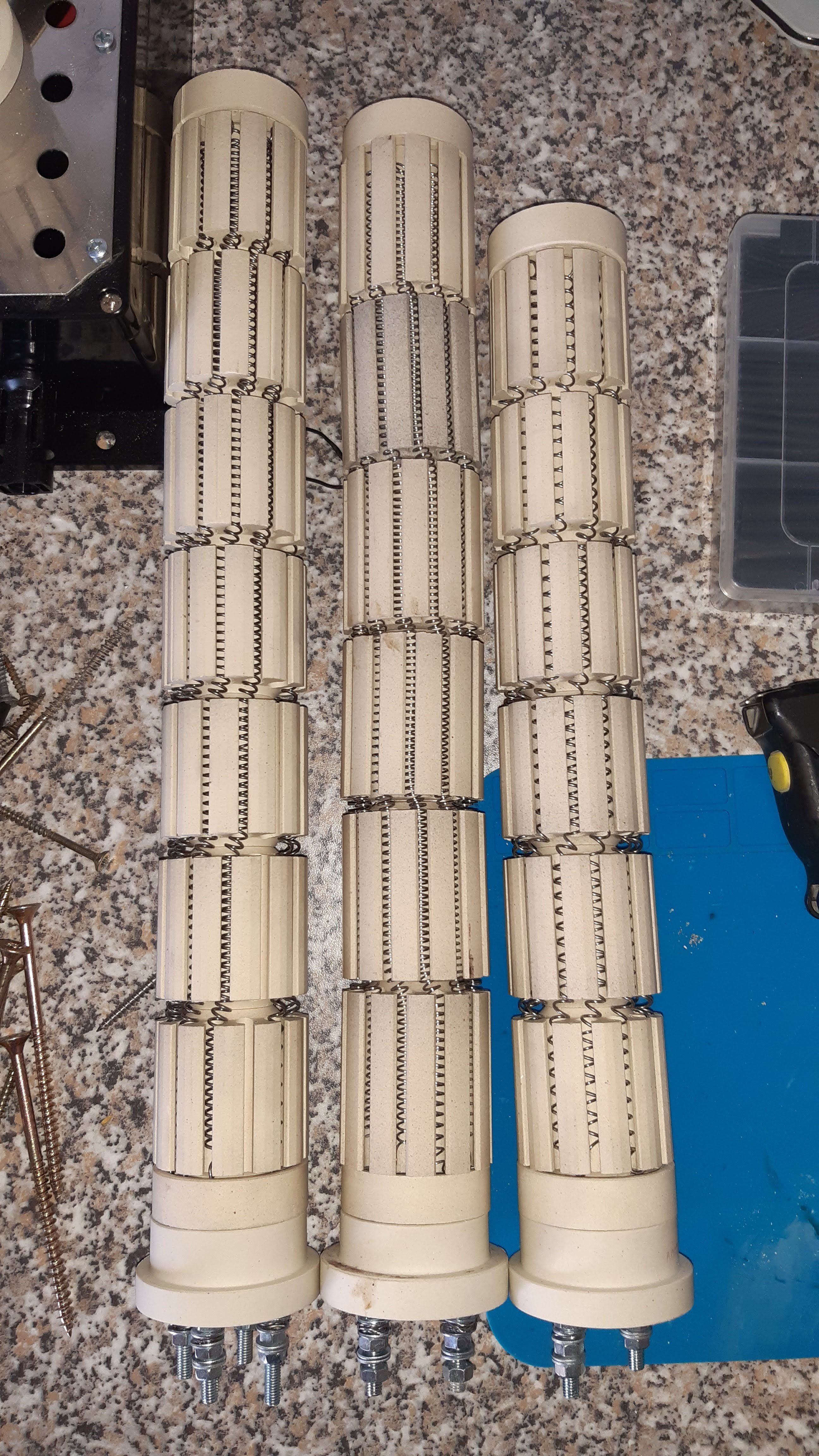

Mezi spirálami jsou poměrně zásadní rozdíly, záleží na výrobci.

Liší se délky jednotlivých článků i délky celé spirály.

Tohle je jen příklad, všechny tři spirály pasují do jednoho závěsného bojleru 125L a jen zde se nabízí hned několik použitelných spirál a odporů.

Originál z bojleru je uprostřed.

Odporový drát lze koupit natočený do spirály správného průměru na Ali i jinde a lze tak postavit / přestavět - spirálu ryze pro svojí FV, ať už je to pro přebytek, nebo hlavní ohřev, s přesným odporem a délkou.

Návodů na youtube je několik :)
Měření online : 2000Wp + 2250Wp + Spotřeba domácnosti z Akku + Teploty 3 x 125Litrů
Spotřeba domácnosti je ovlivněna testem Balkónovky z Lídlu 140Wp která dokrmuje domácnost NON-STOP jak vyjde slunce
Balkónovka 140Wp je také on-line : ZDE
PS: Omlouvám se - web zdarma, cloud zdarma, na wifi 50 zařízení a 250-300 přístupů denně to trošku brzdí... :D
romanf
Příspěvky: 62
Registrován: stř úno 02, 2022 3:55 pm

Re: Ohřev bojleru

Příspěvek od romanf »

Dovolím si priživiť sa na vlákne: nevie niekto aký typ závitu je použitý na zásobníkoch Vaillant , mám 300litrový s dvomi výmenníkmi (plyn + solár) ale s nadvýrobou elektriny a výhľadom na odpojenie od plynu by som potreboval doplniť špirálu.
Origo Vaillant stojí majlant :D (vyše 500eur )
Rád by som našiel niečo kompatibilné čo nebude ekonimický nezmysel
Uživatelský avatar
JirkaE
Příspěvky: 292
Registrován: pát dub 21, 2023 7:17 pm
Lokalita: Kousek od Rozvadova
Systémové napětí: 48V
Výkon panelů [Wp]: 2kWp+2,25kWp
Kapacita baterie [kWh]: 10+10
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od JirkaE »

romanf píše: úte kvě 21, 2024 8:34 am Dovolím si priživiť sa na vlákne: nevie niekto aký typ závitu je použitý na zásobníkoch Vaillant , mám 300litrový s dvomi výmenníkmi (plyn + solár) ale s nadvýrobou elektriny a výhľadom na odpojenie od plynu by som potreboval doplniť špirálu.
Origo Vaillant stojí majlant :D (vyše 500eur )
Rád by som našiel niečo kompatibilné čo nebude ekonimický nezmysel
A co se třeba podívat do manuálu :yes:
Nebo sem dát alespoň přesný model, když už se má někdo podívat místo Tebe... :read:

Přidat spirálu lze mnoha způsoby, i když už není žádný volný otvor do zásobníku vody a spirál je také velmi mnoho, stačí malý průtokáč vedle bojleru, zpětná klapka a malé čerpadlo.

Ekonomický nesmysl to je pouze v případě, že je té přebytečné energie velmi málo jinak na tom snad ani nelze tratit - když je to energie navíc a zadarmo...
Měření online : 2000Wp + 2250Wp + Spotřeba domácnosti z Akku + Teploty 3 x 125Litrů
Spotřeba domácnosti je ovlivněna testem Balkónovky z Lídlu 140Wp která dokrmuje domácnost NON-STOP jak vyjde slunce
Balkónovka 140Wp je také on-line : ZDE
PS: Omlouvám se - web zdarma, cloud zdarma, na wifi 50 zařízení a 250-300 přístupů denně to trošku brzdí... :D
romanf
Příspěvky: 62
Registrován: stř úno 02, 2022 3:55 pm

Re: Ohřev bojleru

Příspěvek od romanf »

Manuál by bola prvá voľba, keby som nejaký mal. Ten zásobník má cca 17 rokov. Už ani kontakt na firmu čo to dodala nemám. Stránky Vaillantu aj ich helpdesk (skúšal som) sú tajomné ako hrad v karpatoch. Odporučili konkrétny PN : 0020057214, ten som našiel na eshopoch za 500-600e ale nikde som nenašiel výkresy ani špecifikáciu závitu. Na zásobníku je zhruba v strede zaslepený otvor, čo predpokladám je miesto kam sa má špirála namontovať, to je OK, akurát že zvonka nespoznám aký je tam závit a ani či je za tým suchý priestor na špirálu alebo by sa na mňa po uvoľnení vyvalila voda....
romanf
Příspěvky: 62
Registrován: stř úno 02, 2022 3:55 pm

Re: Ohřev bojleru

Příspěvek od romanf »

Model zásobníka je VIH S 300/2 ale tipujem že Vaillant používa jednotný typ na celú radu zásobníkov.
Otázka je , či má Vaillant nejaký proprietárny rozmer alebo je to priemyselný štandard a bude tam pasovať aj nejaký noname z číny.
Uživatelský avatar
JirkaE
Příspěvky: 292
Registrován: pát dub 21, 2023 7:17 pm
Lokalita: Kousek od Rozvadova
Systémové napětí: 48V
Výkon panelů [Wp]: 2kWp+2,25kWp
Kapacita baterie [kWh]: 10+10
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od JirkaE »

romanf píše: úte kvě 21, 2024 11:13 am Model zásobníka je VIH S 300/2 ale tipujem že Vaillant používa jednotný typ na celú radu zásobníkov.
Otázka je , či má Vaillant nejaký proprietárny rozmer alebo je to priemyselný štandard a bude tam pasovať aj nejaký noname z číny.
Přírubový těleso asi z Číny nemá smysl když je výrobce všech rozměrů a adaptérů zde a na změření rozměru, pokud není manuál se stačí ohnout a změřit rozteč.
Ostatní díry mají standartní rozměry v Coulích a pokud není manuál i tomhle případu stačí změřit a bude na 100% pasovat i Noname z Číny... 6/4" je i v Číně 6/4" :yes:
Měření online : 2000Wp + 2250Wp + Spotřeba domácnosti z Akku + Teploty 3 x 125Litrů
Spotřeba domácnosti je ovlivněna testem Balkónovky z Lídlu 140Wp která dokrmuje domácnost NON-STOP jak vyjde slunce
Balkónovka 140Wp je také on-line : ZDE
PS: Omlouvám se - web zdarma, cloud zdarma, na wifi 50 zařízení a 250-300 přístupů denně to trošku brzdí... :D
romanf
Příspěvky: 62
Registrován: stř úno 02, 2022 3:55 pm

Re: Ohřev bojleru

Příspěvek od romanf »

pokiaľ je diera zaštuplovaná a za ňou voda , tak zmeriam leda prd , a bez vypustenia vody z celého systému to asi neotvorím
Nechápem rozteč ČOHO by si tam asi tak chcel merať, je tam jedna diera a v nej zašroubovaný štupel.
Vypúšťať vodu, vyberať štupel a merať závit je posledná možnosť, pokiaľ je tu šanca že nájdem niekoho kto má s Vaillantami skúsenosť a pozná to pripojenie.
z tej fotky čo majú predajcovia na eshopoch spoznám houby..
https://heizung-billiger.de/212961-vail ... 42156.html
pibi
Příspěvky: 780
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od pibi »

Možná stačí odtlakovat systém, pomocníka s hadrem, vyšroubovat, změřit a zašroubovat zpět, po ruce fermež a konopí, kdyby tam nebylo těsnění.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
romanf
Příspěvky: 62
Registrován: stř úno 02, 2022 3:55 pm

Re: Ohřev bojleru

Příspěvek od romanf »

No to bude posledné riešenie ak sa mi ten rozmer nepodarí zistiť v kyberpriestore
Uživatelský avatar
TomHC
Příspěvky: 1381
Registrován: pát lis 11, 2022 8:14 am
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Ohřev bojleru

Příspěvek od TomHC »

romanf píše: úte kvě 21, 2024 1:36 pm No to bude posledné riešenie ak sa mi ten rozmer nepodarí zistiť v kyberpriestore
Spýtam sa kamoša...
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome
Uživatelský avatar
TomHC
Příspěvky: 1381
Registrován: pát lis 11, 2022 8:14 am
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Ohřev bojleru

Příspěvek od TomHC »

Je to 6/4" aka G1 1/2.
Přílohy
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome
Uživatelský avatar
JirkaE
Příspěvky: 292
Registrován: pát dub 21, 2023 7:17 pm
Lokalita: Kousek od Rozvadova
Systémové napětí: 48V
Výkon panelů [Wp]: 2kWp+2,25kWp
Kapacita baterie [kWh]: 10+10
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ohřev bojleru

Příspěvek od JirkaE »

romanf píše: úte kvě 21, 2024 1:08 pm pokiaľ je diera zaštuplovaná a za ňou voda , tak zmeriam leda prd , a bez vypustenia vody z celého systému to asi neotvorím
Nechápem rozteč ČOHO by si tam asi tak chcel merať, je tam jedna diera a v nej zašroubovaný štupel.
Ještě jsem se nepotkal se zásobníkem, u kterého by nešli změřit otvory.
I záslepka je vidět a má svůj rozměr - obvykle o kousek větší než otvor a závit samotný.

Baterka, metr a šroubovák na očištění okolo.

Rozhodně bych nekupoval spirálu, dokud bych si nebyl jistý.

Nebo zavolat instalatera

Varianta B - hledání na netu

Google / vyhledat / manual VIH S 300/2 - otevřít hned první odkaz soubor na webu v PDF (na stránce výrobce)

Na staně 7 se dozvídám že tam je G-6/4" vnitřní závit v půlce zásobníku - jako u všech dražických...

a dole revizní otvor 120mm - což je na 99% Dražická TPK 150-8

ALE říkám znova - já osobně bych se tam ohnul s metrem a změřil to....

VIH - S.jpg

PS : 6/4" je stejné jako 1,5" stejné jako 1½" prostě je to jeden a půl coule, nebo palce, nebo jak kdo chce....
Nebo 38,1mm taky :D
