Zkus se inspirovat třeba tady, je to sice AC měřák.
https://www.egmenergo.cz/index.php?text ... elektromer
https://www.egmenergo.cz/index.php?text=wattmetr
případně zkuste kontaktovat pana Strašila, na požádání pošle i zdrojový kód.
Pro mě dělal právě tu variantu vestavného modulu.

[marsal64]

Hezké, počtu si, díky.

[marsal64]

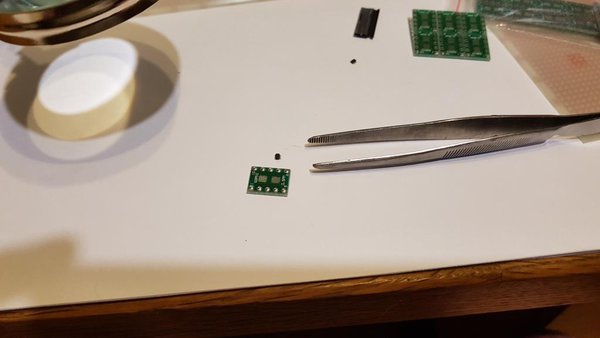

Tak to jsem se sám sobě dnes hodně zasmál. Vzal jsem do ruky mikropáječku a chtěl pájet INA214 (pouzdro SC70). Záhy jsem začal tušit, že se od mých mladých let asi něco změnilo, pohledal, objevil věci jako pájeci pasta a horkovzdušná páječka a zjistil, že tu o tom psal třeba kodl. A ještě jsem zjistil, že došlá redukční destička z číny je 0.5mm a ne 0.65mm... Legrace na večer dost, zeptám se tedy:

- Používáte pájecí pastu něco jako: https://ges.cz/cz/smd-pajeci-pasta-lp-1 ... 13588.html ?
- Musím horkovzdušnou páječkou pořídit nebo to jde olstít horkovzdušnou pistolí Parkside z Lidlu...?
- A nejde to třeba udělat nějak úplně jinak?

Díky!

[kyocera]

Zdravím,
používám běžnou mikropájku např. zde
https://www.bighobby.cz/Pajeci-stanice- ... gLVcPD_BwE
ale důležité je správný průměr cínu s pastou. Obvykle na SMD používám
průměr cínu 0,3mm až 0,5mm.
Horkovzdušná pistole leda tak na prohřátí větší části PCB a vyjmutí
součástek. Na pájení součástek horkovzdušnou pistoli nepoužívám.

[willcz]

SC70 je takové menší SOT23, jen menší rozteč, ale pořád to má nožičky mimo tělo tzn horkovzduch je zbytečný luxus
tzn neměl by být problém s použitím:
- tavidla buď flux, nebo nějaké pastové tavidlo MTL xxx, co má kdo rád
- slušná pájka, raději placatý hrot kde povrchové napětí stáhne cín zpět.
- případně hrot typy minivlna kde je prohlubeň kde se hromadí cín

[marsal64]

Fíha, díky. Lepíte to předtím něčím nebo prostě přidržíte pinzetou?

[kyocera]

Žádné lepení. Přidržím pinzetou a zapájím jeden vývod pak další.
Cín používám obyčejný levný zde.
https://www.tme.eu/cz/details/lc60-0.50 ... ate/cynel/
A nakonec je důležité vše očistit v izoalkohoholu. Líh je nevhodný, naleptává
plastové pouzdra součástek. Důkladná očista od kalafuny je nutná. Kalafuna jinak by časem nasávala
vlhkost z ovzduší. Důkladně očištěný spoj se nastříká nebo
ošetří izolačním lakem.

[willcz]

Tak tak, žádné lepení.
Pocínovat jednu plošku, přiložit pinzetou a připájet.
pak dát tavidlo (kalafuna podle mě patří houslistům)
očistit si hrot, na něj nabrat trošinku cínu
no a přejet druhou stranu nožiček. tavidlo zajistí že nebudou zkraty.
Pokud se přesto nějaký udělá, tak utřít hrot, kapnout tavidlo a suchým hrotem odebrat cín navíc.
je potřeba vždy zahřívat nožičku i plošku.

[dumi]

Ja teda tyhle.maly smd.pajim.tak ze vsechny piny zaleju dohromady obyc cinem a pak pajkou vyhazuju do strany. Vzdycky se mi vyhodi to.co.je navic a na ploskach zumustane akorat.

[marsal64]

Moc díky za rady, přátelé. Vracím se vlastně ke starému hobby a je hezké vidět, jak se to dnes dělá trochu jinak .

[willcz]

Ale ne, nedělá se to jinak. jen se využívá toho že smáčivost cínu hodně pomůže.
mrkni například na toto video
https://www.youtube.com/watch?v=6PB0u8irn-4
mají hrubý hrot a používají tavidlo.
Kdyby jsi byl někdo od brna, tak klidně odliju flux do pájecí vlny. to pak jde pájení úplně samo a není na desce bordel od kalafuny.
nebo kup nějaké gelové tavidlo a fakt to půjde jako po másle.

[josse]

To je všechno špatně.

Napatlat co nejmíň pasty na PCB, položit do toho co nejlíp SMD, ono se to srovná samo. A šup s tím do trouby! Tu má doma skoro každý.

Já na to mám malou 600W z Lidlu, někteří to řídí arduinem aby měli správný teplotní profil. Já to tam šoupnu, zapnu, koukám, až se to všechno pohne a proletuje... Vypnu, otevřu dveře a čekám až to schladne. Jednodušší to už být nemůže.

Pasty opravdu co nejmíň.

Velká trouba trochu neefektivní... Tu malou to trvá asi tak 15 minut klidně i velká deska. Musí se opatrně přenést že stolu do trouby aby to nepopadalo. Ta pasta je umí udržet i nohama vzhůru, ale musí se fakt opatrně. Hledejte na YouTube diy reflow!

[willcz]

Nesouhlasím.
Při radách ala "napatlat", "dát do trouby", "15 minut" se mi ježí vlasy.
Dělám v oboru SMT víc než 15 let a jsou určité věci které by se měly dodržovat.
Jsou postupy které jsou vyzkoušené, funkční a nemají tolik neznámých jako pečení plošnáku v troubě.

[FRSO]

Nesouhlasím.
Při radách ala "napatlat", "dát do trouby", "15 minut" se mi ježí vlasy.
Dělám v oboru SMT víc než 15 let a jsou určité věci které by se měly dodržovat.
Jsou postupy které jsou vyzkoušené, funkční a nemají tolik neznámých jako pečení plošnáku v troubě.

Já jsem takové io pájel mikropájkou, nachitl 2 rohy, zalel cinem Pb a pak odsál cu punčoškou a v pohodě i io s 20 piny SMD.

[josse]

Nesouhlasím.
Při radách ala "napatlat", "dát do trouby", "15 minut" se mi ježí vlasy.
Dělám v oboru SMT víc než 15 let a jsou určité věci které by se měly dodržovat.
Jsou postupy které jsou vyzkoušené, funkční a nemají tolik neznámých jako pečení plošnáku v troubě.

Vlasy se ježit můžou, to je asi tak všechno, v oboru SMT je spousta lidí kteří o tom jak by to správně mělo být ví kulový a říkají o sobě, že to dělají celý život. A ten zbytek to sice ví jak by to mělo být, ale nedostanou k tomu patřičné finance a vybavení. Takže situace u výrobců prezentující sebe jsko SMT je ve skutečnosti tristní a často i v takových končinách jako západní Německo. Já k tomu mám profesionálně taky co říct a s klidným svědomím říkám: trouba je často lepší než spousta mikropajek a dalších technik.

V troubě to dokáže zaletovat i nešika lépe než zkušený člověk super vybavením. A když si někdo postaví domácí reflow, tak pak už to má zmáklé dokonale a není tomu co vytknout.

Naštěstí tohle všechno je běžné a součástky jsou na to připravené, kdyby tohle součástky nevydržely, neměla by dnešní elektronika pražádnou výdrž.

[willcz]

Ještě jednou, pokud stavitel nedokáže zapájet součástku mikropájkou, tak mu trouba nijak nepomůže.

Co udělá když tam bude mít po napatlaní pastou a zapájení v troubě zkrat a nemá po ruce tavidlo a mikropájku?
Reflow je sice pěkná věc, ale pokud nedokážu natisknout pastu správně, tak stejně skončím s odsávacím lankem a prací navíc.

tzn bez mikropájky a základní zručnosti to stejně nepůjde.

[josse]

Příště to zkusí s méně pasty přeci... Proč si to komplikovat. Za dolar se z Číny posílá 10 malých PCB, to znamená: má devět kusů na trénink

[willcz]

A neni lepší se to naučit? už vidím jak odměřuje méně pasty na 3 nožky s roztečí 0,65mm

[kodl69]

Pokud nemám "smt stencil" tak tu pastu patlám nazdařbůh přes sousedici piny io, a pak je dost často pot4eba ta mikropájka a knot. Horkovzduch s regulací se dá pořídit od 500Kč, nějakej vercajk potřeba je, zase pokud děláš jeden kus a máš čas a trpělivost...

[dumi]

Ja radsi.misto toho.knotu pouzivam.klasickou pruzinovou odsavacku.
