Malá ostrovka

Příspěvek od Attila »

Ahoj,

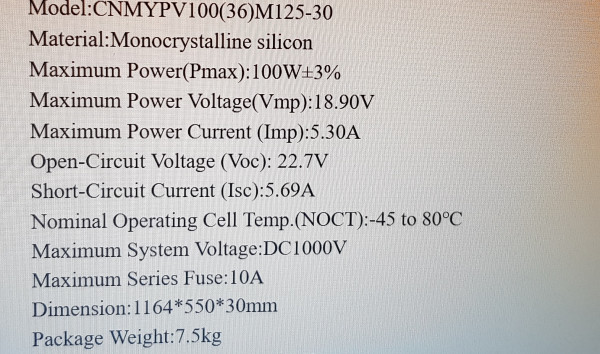

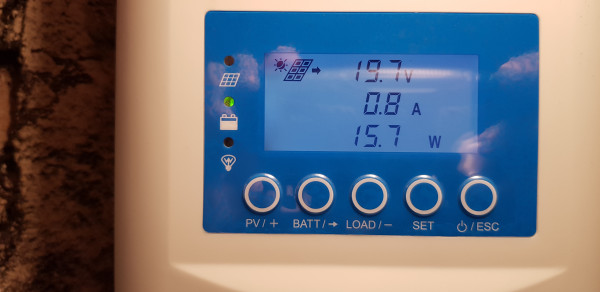

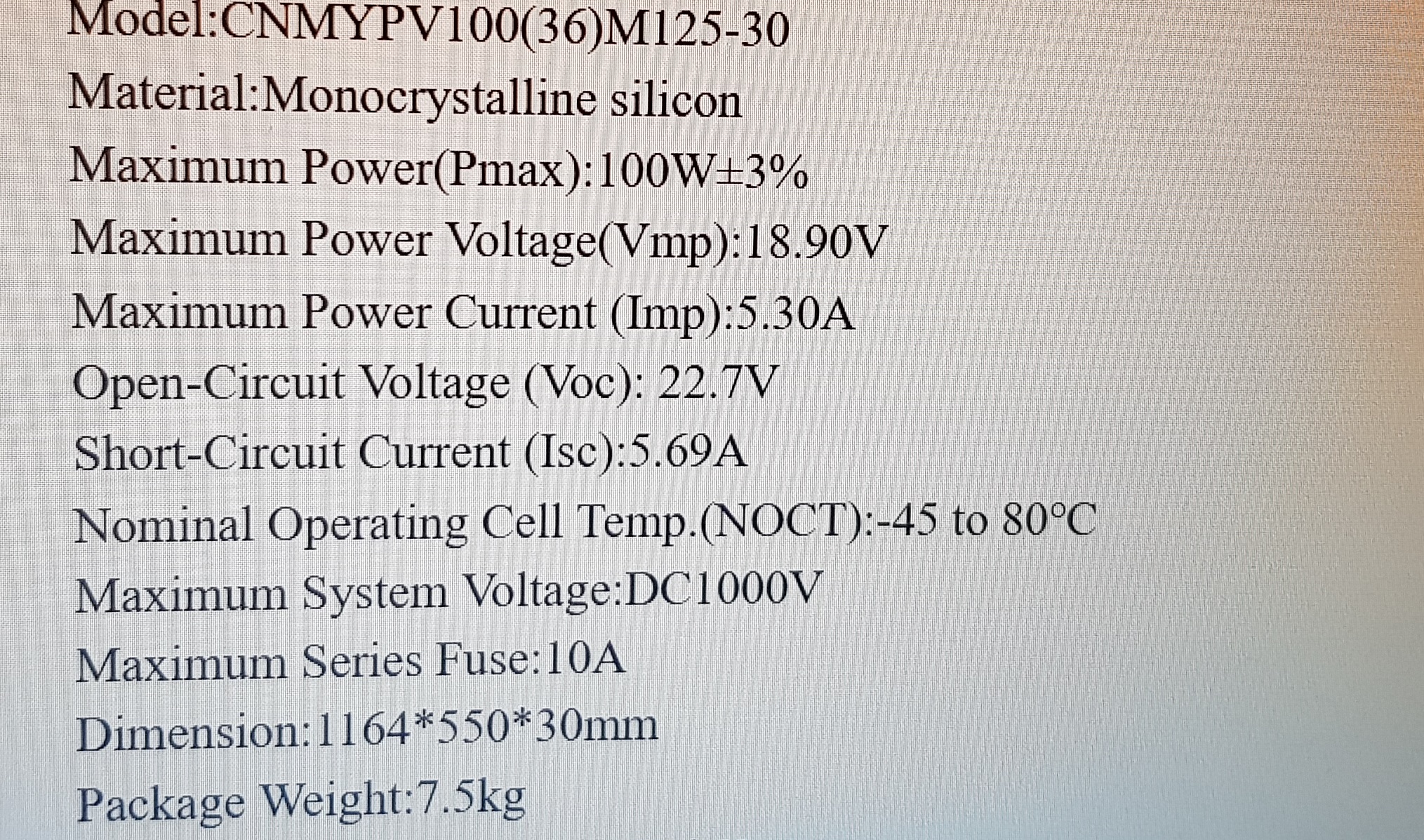

potřebuju poradit.Včera sem spustil malou FV (4xpanel),je to 2x monokrystal 100w a 2x polykrystalický 150w.Zapojeno paralerně.Baterii mám trakční Banner 100Ah.A regulátor EPsolar 40A 100Vdc.Po zapojení mi to ukazuje že to vyrábí hrozně malý proud i napětí.Viz obr.
Před regulátorem mám na + pojistný odpínač 12A.
Vše taženo (cca 12metrů v kabelech 4mm2).
Prosím můžete poradit?
Dík moc.
Přílohy
rva
Příspěvky: 3902
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Malá ostrovka

Příspěvek od rva »

Ty panely jsou zapojeny 2s2p? Tak bych je asi zapojil. Nebo 4p? A pokud na ně nesvítí slunce, tak výkon bude samozřejmě nízký.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Včera bylo tak nějak slunečno.Nechápu zapojení 2s2p.
rva
Příspěvky: 3902
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Malá ostrovka

Příspěvek od rva »

Prostě dva FV panely jsou zapojeny do série - tedy 2s. Tím máte dvě dvojice (jedna z mono a druhá z polykrystalů) a ty zapojíte paralelně - tedy 2s2p.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Mám 2 mono zapojené paralerně do sebe a pak do slučovače a poly mám rovnou do slučovače každý zvlášť.

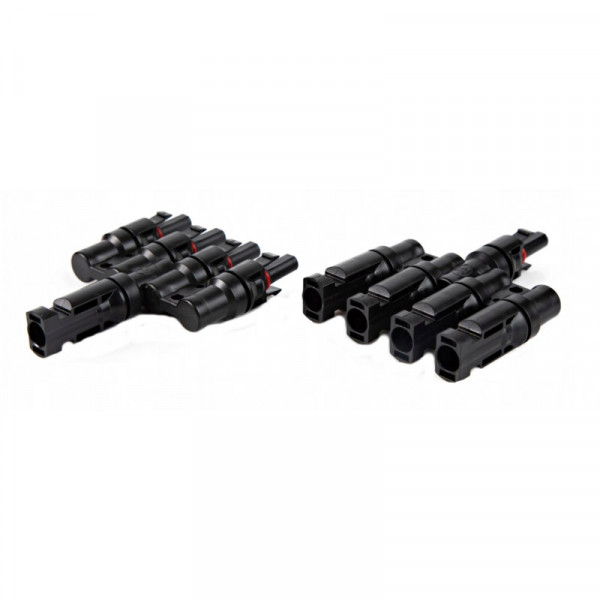

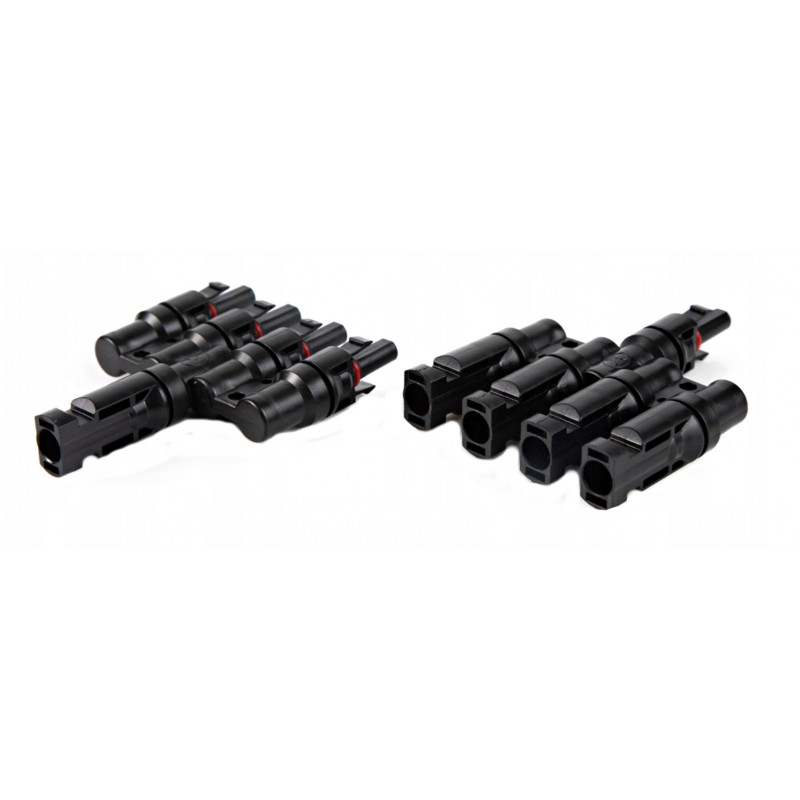

Těmi slučovači viz obr to jde pak rovnou do regulátoru.
rva
Příspěvky: 3902
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Malá ostrovka

Příspěvek od rva »

No tak je nejdřív zapoj do série a až pak do slučovače. Teda jestli víš, co to je paralelně a sériově. Ty dva, jak máš zapojené do sebe, totiž snad ani jinak než sériově zapojit nejdou (konektory to nedovolí). A jestli máš dva sériově a k nim dáváš 2x paralelně další panel, tak to zajisté není správně.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
bol-St
Příspěvky: 317
Registrován: čtv bře 20, 2014 7:20 am
Lokalita: Opavsko
Systémové napětí: 48V
Výkon panelů [Wp]: 9375
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlučínsko

Re: Malá ostrovka

Příspěvek od bol-St »

To nemáš dobře. Musíš vždy 2 panely zapojit sériově, tedy za sebou spojit plus jednoho panelu s minusem druhého panelu a ty krajní vodiče pak zapojíš paralelně. Stejně tak u druhé dvojice panelů. Získáš tím vstupní napětí do regulátorů cca 36V a proud celkový 10A.
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Super,díky.To sem nevěděl že panely mají být sériově a pak až paralelně.
Odpoledne to přepojím,musím tedy předělat konektory,protože srm je předeslal právě na to paralelní zapojení.
Dám vědět jak to dopadlo.
Zatím dekuju
rva
Příspěvky: 3902
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Malá ostrovka

Příspěvek od rva »

Předělat konektory? Snad přepojit zapojení. Konektory na kabelech nechat tak, jak je dal výrobce panelů.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Jo to nechám,ale dál je musím asi předělat,protože sem ty panely zapojoval mezi sebou paralerně a do slučovače.
Tím se vše vysvětluje.
Předělám a uvidím.Dnes je slunečno,tak sem zvědavej :?
cipis
Příspěvky: 5050
Registrován: pon srp 16, 2021 9:31 pm
Lokalita: blízko Brna
Bydliště: blízko Brna

Re: Malá ostrovka

Příspěvek od cipis »

Nejsem si zcela jistý, jestli to bude mít nějaký velký efekt.
Podle všeho jsi měl všechny panely zapojené paralelně, čemuž by odpovídalo i to napětí, byť vyšší než uváděné na obou typech panelů jako Vmp. To je u obou panelů tařka shodné, tak to mělo pracovat dobře.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Uživatelský avatar
antoni_sk
Příspěvky: 677
Registrován: pát lis 17, 2017 3:14 pm
Bydliště: Liptov

Re: Malá ostrovka

Příspěvek od antoni_sk »

Pri paralelnom spojení panelov s rozdielnym výstupným U bude výstupné U rovné U ktoré dáva najslabší panel...
FV-1, 60°, 2019 3x Suntech STP280-20/Wfw (840Wp), EPSOLAR LS3024B (30A)
FV-2, 35°, 2020 3x CSUN 280-60P (840Wp), EPEVER LS3024B (30A),
FV-3, 35°, 7/2020 4x Trinasolar TSM-235 (940Wp), SRNE ML 40A MPPT
FV-4, 35°, 10/2021 2x Moser 220Wp (440Wp), EPEVER LS3024B (30A),
FV-5, 45°, 9/2022 6x Trinasolar 235Wp (1400Wp), Easun ISolar SPS 3kW
Meniče: Carspa 3000W (špičk.9000W), Easun ISolar SPS 3kW
batérie: 16x 200Ah LiFePo4 (24V) + 8x 280Ah LiFePo4 (24V)
cipis
Příspěvky: 5050
Registrován: pon srp 16, 2021 9:31 pm
Lokalita: blízko Brna
Bydliště: blízko Brna

Re: Malá ostrovka

Příspěvek od cipis »

To samozřejmě ano, ale on má na jedněch 18,90V a na druhých 18,91V, což je rozdíl, co nezměří i leckteré měřáky.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
helenak
Příspěvky: 7
Registrován: pon úno 14, 2022 10:05 am

Re: Malá ostrovka

Příspěvek od helenak »

Nemá náhodou na 100% nabitou baterku?
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Ahoj,

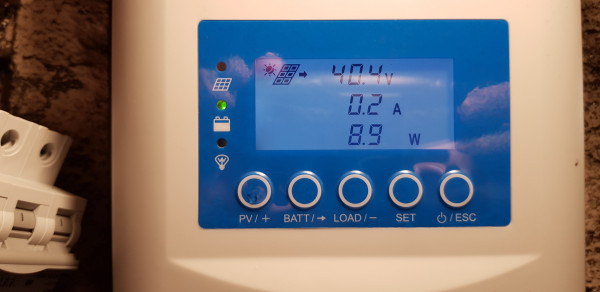

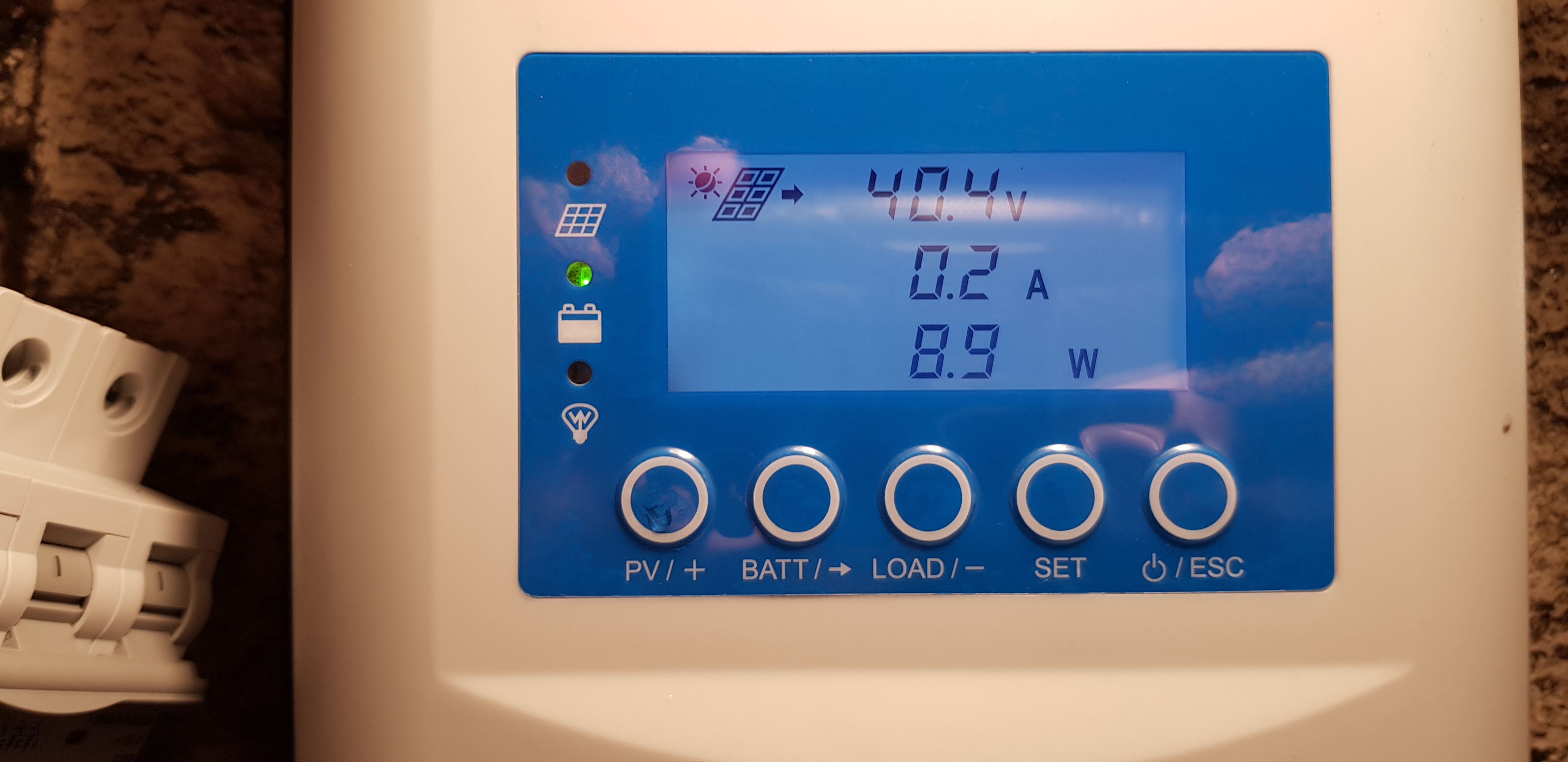

tak sem dal na vaše rady a panely sem po dvou spojil seriově a pak dal do slučovače 2x plus a 2x mínus.Výsledek je na obrázku.
Bylo lehce pod mrakem ale i svítilo slunce.Rozdíl byl nepatrný.
Mám vyšší volty ale ampéry hruza a waty to samý.Vždyť i kdyby to ty ampéry nesčítalo,jakože by při paralérním zapojení mělo,tak přeci musím mít alespoň něco a né 0,2-0,5 ampér.
Vše sem kontroloval asi 3x a kabely jsou v pořádku.I regulátor bliká jak má.
Tak nevím čím by to bylo.Vždyť takhle je to tak na nabíjení telefonu... :D
Soban
Příspěvky: 3765
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Malá ostrovka

Příspěvek od Soban »

No a jaké napětí má baterka?

Prostě pokud není spotřeba tak se z panelů nic nebere.

Prostě pokud je baterka na 100% tak LCD nemůže ukazovat spotřebu, prostě jak bude pořádně svítit tak tam něco připoj co bude brát 100W a poznáš zda to funguje.
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Je zajímavý,že při nabíjení mi to ukazuje 100% baterie a když vypnu panely,tak ukazuje cca 85%.
Doufám že sem jí do toho regulátoru dobře zadal.Mám tuto baterii:
https://olovene-baterie.heureka.cz/bann ... /#prehled/
A zadal sem jí tak jako typ zaplavená 100Ah.
Uživatelský avatar
Camel
Příspěvky: 153
Registrován: čtv čer 11, 2020 6:40 am
Bydliště: Kousek od Šumperka

Re: Malá ostrovka

Příspěvek od Camel »

Takže máš baterii nabitou a tím pádem to nic moc neukazuje jako výrobu nemá to kam dávat už. To že po odpojení panelů klesne procento nabití na regulátoru je normální. Olovo vždy trochu poklesne napětím a tím ti vlastně regulator ukáže ze je nabitá méně ale ve skutečnosti je na 100%. U olova se to musí brát s rezervou je to jen orientační ty procenta.
4020Wp: 1470Wp JV, 1560Wp JZ, 990Wp SZ
EPsolar 150VDC/40A 4415N XTRA + EPsolar 150VDC/50A 5415AN
EPever IPower Plus 5000W 48V
Axpert King (145V) 5000W 48V
7200Wh starší olovo + 4800Wh Li-ion
Attila
Příspěvky: 55
Registrován: čtv říj 13, 2022 6:32 am

Re: Malá ostrovka

Příspěvek od Attila »

Díky,moc zítra tedy baterii vybiju a uvidím jak to bude nabíjet.
Celé toto sem dělal abych mohl na dílně svítit zadarmo.Mám tam 6x zářivku po 35w,tak snad to ty panely utáhnou.
