Zapojení BMS JBD-AP20S004

LiFePO4, LiFeYPO4, atd., zkušenosti, rady, tipy ...
Uživatelský avatar
fugas
Příspěvky: 2244
Registrován: sob pro 21, 2013 6:58 pm

Zapojení BMS JBD-AP20S004

Příspěvek od fugas »

Zdravím ve spolek.
Potřebuji tuhle BMS 7S-20S zapojit pro mých 18S.Bylo mi to vysvětleno a já myslel že jsem to pochopil :D
Ale evidentně nepochopil.Zapojil jsem to jak je níže na obrázku.Tedy 1-18 a na 18.+ ještě napájecí +.
Myslí si že jich má 19S a samozřejmě odmítá připojit odpojovací relé, protože 18. článek má pro ni nízké napětí.
Včera už jsem na to neměl buňky a dnes si říkám když nevím, tak se zeptám :D Kde je chyba?
Děkuji.

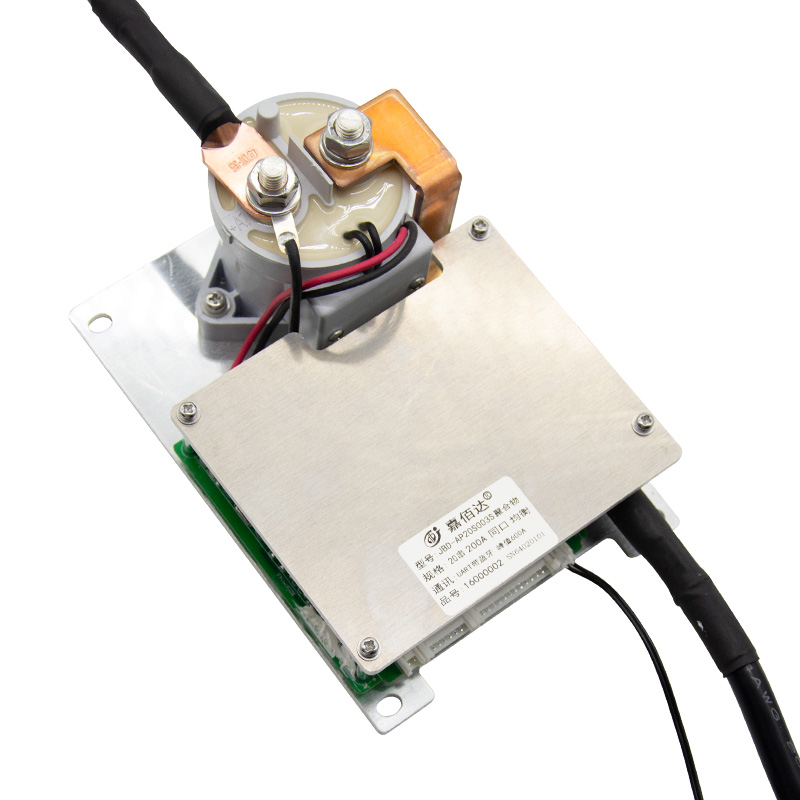

Je to tahle:

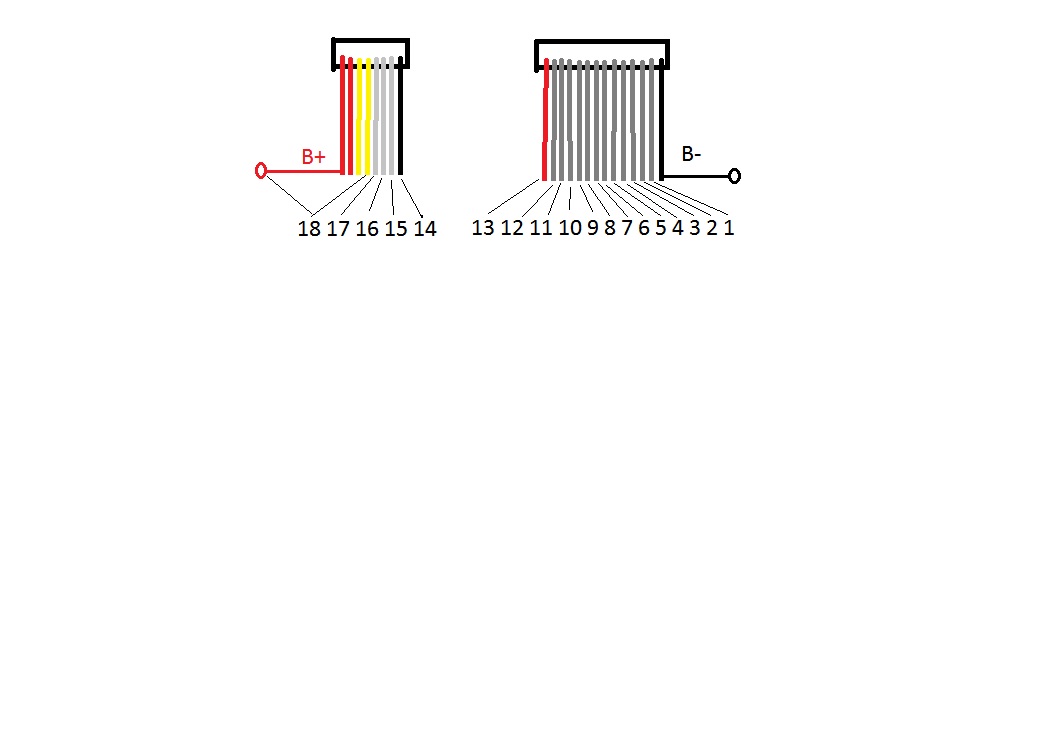

A takhle jsem si myslel že to má být:
BMS 18s.jpg
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
Mikel
Příspěvky: 970
Registrován: pát lis 01, 2013 11:41 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Mikel »

Mas to blbe uz na prvni pohled. Az budu u PC poslu obraek. Oba cervene jsou spojeny na +. Pak jeden na minus, pak vsechny co jsou navic spojit do jednoho dalsi uz normalne.
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
Uživatelský avatar
fugas
Příspěvky: 2244
Registrován: sob pro 21, 2013 6:58 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od fugas »

Díky ;) Konečně jsem se k tomu dostal, čučel do toho do půlnoci a jsem z toho upřimně zmaten :D
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
Mikel
Příspěvky: 970
Registrován: pát lis 01, 2013 11:41 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Mikel »

fugas píše:
Díky ;) Konečně jsem se k tomu dostal, čučel do toho do půlnoci a jsem z toho upřimně zmaten :D
jsem ti daval cesky navod, kde to bylo namalovane jak to zapojit :D

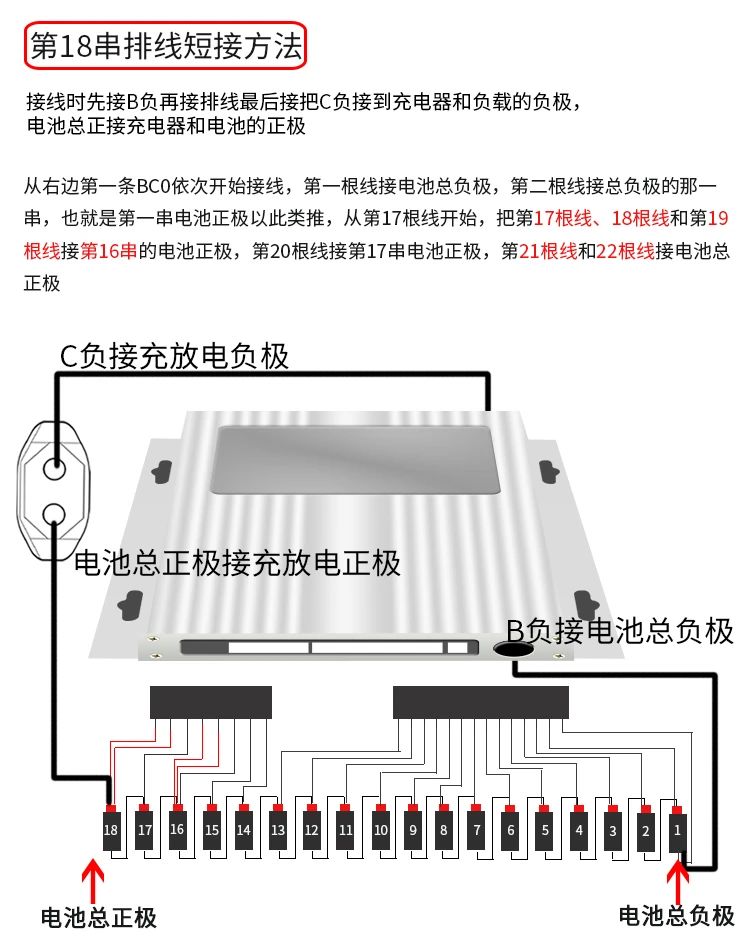

Tak zde mas obrazek primo pro 18s
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
Uživatelský avatar
fugas
Příspěvky: 2244
Registrován: sob pro 21, 2013 6:58 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od fugas »

Tak to jsem evidentně nepochopil vůbec :D Teď je to jasné.
Ještě jednou díky.
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
mopadzi
Příspěvky: 1055
Registrován: úte led 24, 2012 8:55 am
Lokalita: Okolí Uherského Brodu
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Zapojení BMS JBD-AP20S004

Příspěvek od mopadzi »

AP20S004-L20S-200A-200A-B-U.doc
(796.77 KiB) Staženo 362 x
a ted se v tom vyznej....
kdo si hraje nezlobí
9xRenesola 240Wp+9x Benq 265Wp, 6xTrina 410Wp, 14x Leapton 450Wp, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
Mikel
Příspěvky: 970
Registrován: pát lis 01, 2013 11:41 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Mikel »

mopadzi píše:
AP20S004-L20S-200A-200A-B-U.doc
a ted se v tom vyznej....
Je tam se podrobne popsane :)
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
mopadzi
Příspěvky: 1055
Registrován: úte led 24, 2012 8:55 am
Lokalita: Okolí Uherského Brodu
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Zapojení BMS JBD-AP20S004

Příspěvek od mopadzi »

ono je jasné, že neuvažujeme s číňany podobným způsobem. Já už si s nimi raději mailuju čínsky nebot to google skvěle překládá. i tak to občas vypadá jako když posílali Groota pro číro...
kde to tam je?
kdo si hraje nezlobí
9xRenesola 240Wp+9x Benq 265Wp, 6xTrina 410Wp, 14x Leapton 450Wp, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
Uživatelský avatar
fugas
Příspěvky: 2244
Registrován: sob pro 21, 2013 6:58 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od fugas »

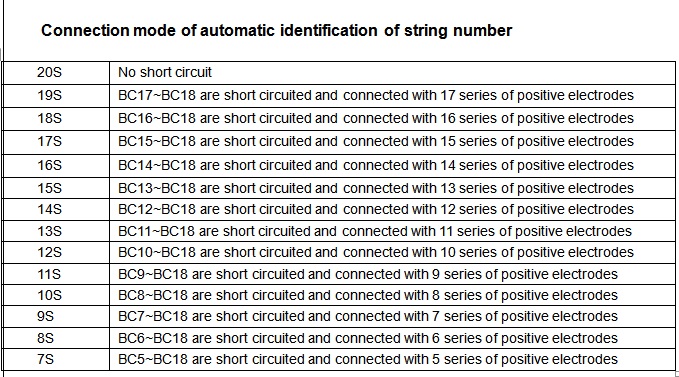

Tak z tohohle už se to dá taky vykoumat, ale to jsem neměl.Každopádně funguje, funguje přímo parádně.A kdyby v tom měl někdo hokej jako já, tak tady to je.Nejsem sice asi nejlepší v gůglení, ale nikde jsem k tomu nic nenašel.Nejbližší stopa je na Alibabě a to na vyžádání.
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
Mikel
Příspěvky: 970
Registrován: pát lis 01, 2013 11:41 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Mikel »

Stacilo napsat a mel bys to obratem. :)
Mame veskerou dokumentaci k vecem, ktere prodavame.
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
Dagus
Příspěvky: 1995
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Dagus »

No a hlavně Mikel je extrémně ochotný a na mail odepíše i když ho pošlu ve 21hod obratem.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
Uživatelský avatar
fugas
Příspěvky: 2244
Registrován: sob pro 21, 2013 6:58 pm

Re: Zapojení BMS JBD-AP20S004

Příspěvek od fugas »

Vždyť vím ;) Také jsem ho bez obav doporučil dalším kolegům.
No člověk se pořád učí.Teď přesvědčuji Axperta aby mi nabíjel na 61V.Nechce se mu pořád pochopit, že když si myslí že má 100% on, tak já ještě ne :D Ale to patří jinam.Uvidíme jak pochodím.
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Zapojení BMS JBD-AP20S004

Příspěvek od LIX »

čaute súputníci.

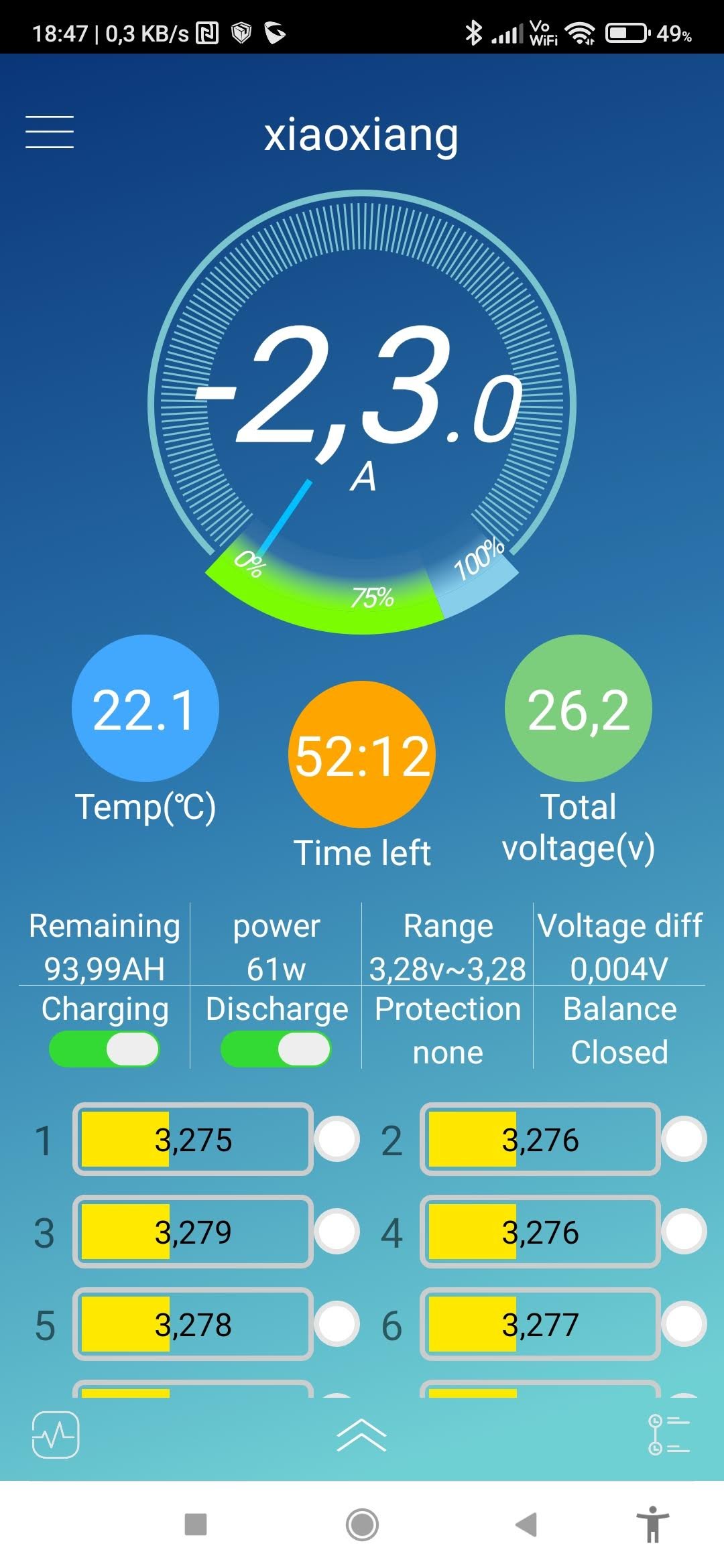

Prosím nedá sa nejako na JBD bms nastaviť aby balancovalo aj keď nabíja a aj keď nenabíja? Príde mi to byť strašne obmedzené nemôcť zaškrtnúť obe možnosti...
Přílohy
balanced un.png
Soban
Příspěvky: 3913
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Soban »

Proč by se to nedalo zapnout?

U mé zapnu oba bez problémů.
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
Prackov
Příspěvky: 194
Registrován: pon lis 12, 2018 10:01 am
Lokalita: Turnov
Systémové napětí: 24V
Výkon panelů [Wp]: 5000
Kapacita baterie [kWh]: 10000
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: TURNOV

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Prackov »

Bohužel nedá. Buď balancuje při nabíjení nebo bez.
Obojí varianta nelze asi nijak zapnout.
Ale třeba je tu někdo, kdo už na to přišel.
Domácí poloostrovní elektrárna 7.5kwp

24v 370Ah. Lifepo4 .
12v 750Ah olovo....
Smartshunt
Victron smart 100/20
Victron Smart. 100/50
Victron smart 150/45
Victron smart 150/70
Epsolar 40A na 12v
Axpert 2400w pro lednice a mrazáky, mikrovlnka, sušička a drobotina.
Easun 2400w..... pračka, myčka.
Čína měnič 2500w 24v. V dílně když je potřeba...
Axpert 12v ,VP800va osvětlení celého domu a Tv.
FRSO
Příspěvky: 2408
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Zapojení BMS JBD-AP20S004

Příspěvek od FRSO »

.
Naposledy upravil(a) FRSO dne ned led 21, 2024 6:56 pm, celkem upraveno 2 x.
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.9.2024 11500kWh
Soban
Příspěvky: 3913
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Soban »

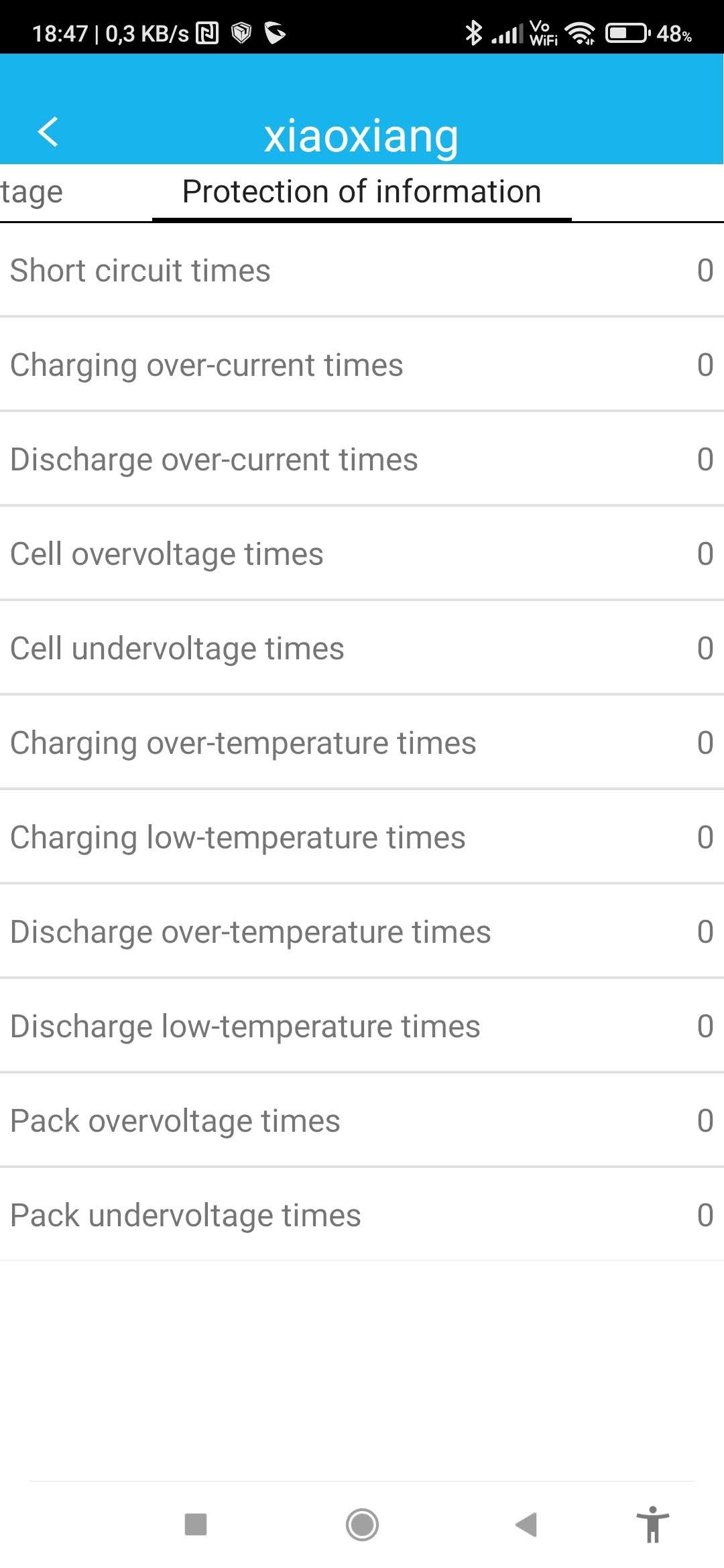

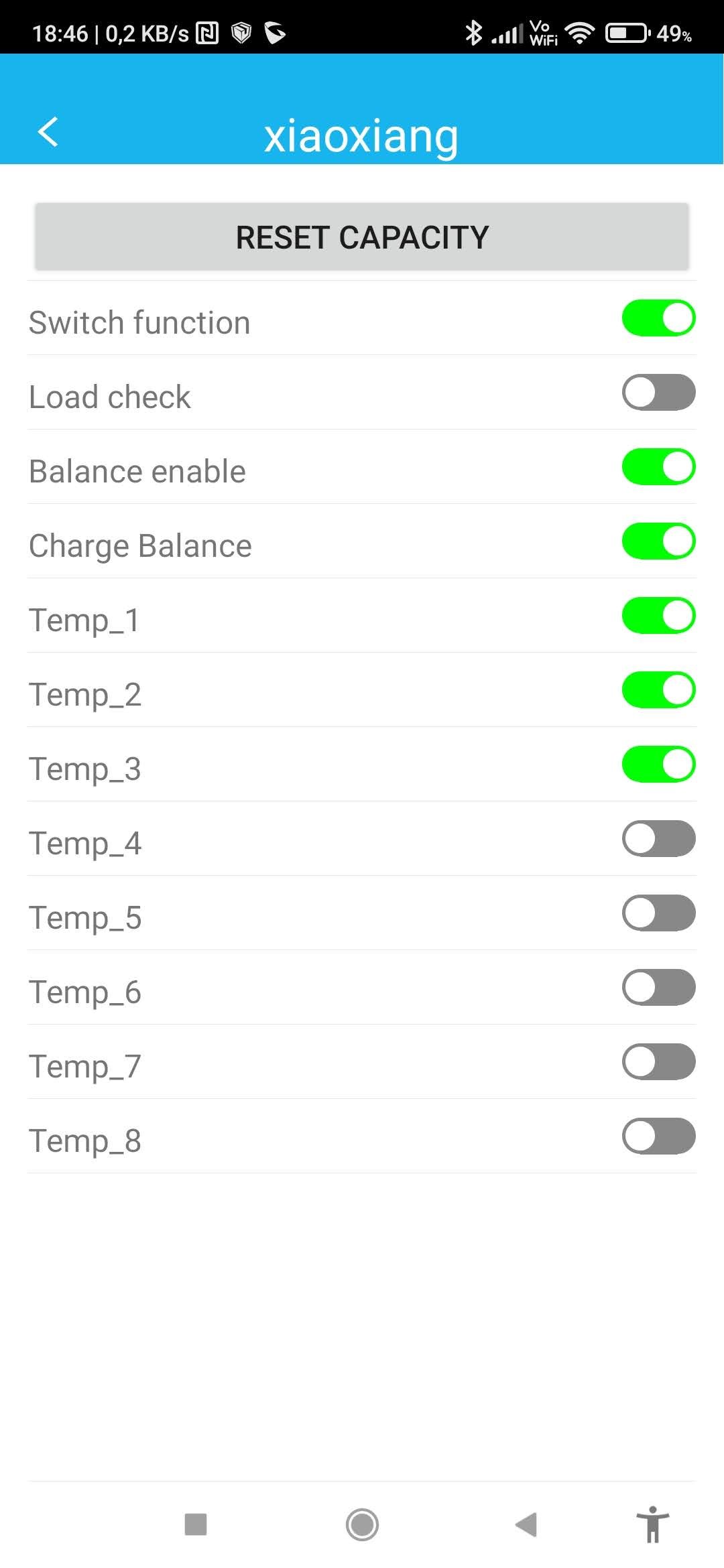

Mě to jde normálně zapnout bez problémů.

Máš na hlavní obrazovce zapnuté jak nabíjení tak vybíjení? Co to zkusit vypnout a znovu zapnout?

Co restart telefonu a zkusit znovu nastavit?

Co reset nastavení a znovu celé nastavit?

Není někde chyba a proto se to nezapne?
BMS
BMS
BMS
BMS
BMS
BMS
Naposledy upravil(a) Soban dne ned led 21, 2024 6:53 pm, celkem upraveno 1 x.
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
Prackov
Příspěvky: 194
Registrován: pon lis 12, 2018 10:01 am
Lokalita: Turnov
Systémové napětí: 24V
Výkon panelů [Wp]: 5000
Kapacita baterie [kWh]: 10000
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: TURNOV

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Prackov »

Samozřejmě že zapnout jde.
Ale potom to balancuje když se nabíjí.
Když proud spadne na 0, nebo je v záporných číslech, nebalancuje.
Domácí poloostrovní elektrárna 7.5kwp

24v 370Ah. Lifepo4 .
12v 750Ah olovo....
Smartshunt
Victron smart 100/20
Victron Smart. 100/50
Victron smart 150/45
Victron smart 150/70
Epsolar 40A na 12v
Axpert 2400w pro lednice a mrazáky, mikrovlnka, sušička a drobotina.
Easun 2400w..... pračka, myčka.
Čína měnič 2500w 24v. V dílně když je potřeba...
Axpert 12v ,VP800va osvětlení celého domu a Tv.
Soban
Příspěvky: 3913
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Zapojení BMS JBD-AP20S004

Příspěvek od Soban »

Ale taky záleží od jakého napětí má balancovat a od jakého rozdílu pokud toto není splněno tak se balancování neděje.

Máš nastavené správné napětí a správný rozdíl? Co tam máš nastaveno?

A Jaké skutečné napětí máš když se baterka vybíjí, předpokládám že asi nebude na článku 3.4V co se nastavuje pro zapnutí balancingu a podobně......

Začínám tušit že je problém v tom co máš na krku.

PS. Tak ten posuvník zapni a nech zapnutý a nastav balancování od 3.35V s rozdílem 10mV a uvidíš mělo by to pak balancovat když článek bude mít 3.35V a rozdíl od jiného bude 10mV.
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Zapojení BMS JBD-AP20S004

Příspěvek od LIX »

Soban píše: ned led 21, 2024 5:40 pm
Proč by se to nedalo zapnout?

U mé zapnu oba bez problémů.
Buď to vie balancovať pri nabíjaní, alebo iba keď nezaznamenáva žiadny nabíjací prúd. Ak zaškrtneš aby balancovalo BMS pri nabíjaní, nebude balancovať keď nenabíja. :cry:


A nie je to moja prvá BMSka od JBD, už som ich zapájal tak 15ks. Vidím ale že ty nemáš zaškrtnuté load check, tak to vyskúšam takto.

EDIT: nepomohlo, škoda

NEVIETE ČI JK BMS VIE BALANSOVAŤ V OBOCH PRÍPADOCH??
Přílohy
Naposledy upravil(a) LIX dne ned led 21, 2024 7:57 pm, celkem upraveno 1 x.
