Regulator 0-10V
Ahoj Odborníci
Potřeboval bych nakopnout. Nemáte někdo tušení, jaký programovatelný řídící systém mohu použít na toto:
požadavky na vstupy :
Analog 4 x 0-10V
digital 4 x
výstupy:
Analog 2 x 0-10V
digital 4 x
Případně by se mohlo uvažovat i o jiných alternativách.
Vysvětlení problematiky:
Vstup1 - pokojová teplota aktuální (analog)
Vstup2 - pokojová teplota regerenční (analog - natavení potenciometrem)
Vstup3 aktuální hodnota limitující výstup1 z regulátoru ( max saturace výstupu1)
vstup4 - digital zapnout regulator
vstup5 - digital limitaci výstupu1 nepoužít
výstup1 - analog regulační hodnota 0-10V
výstup2 - digital - signalizace stavu zapnuto
výstup3 - digital - signalizace stavu limit výkonu
výstup4 - digital - PWM regulace na minimálně 300Hz
výstup5 - digital - limitace výstupu1 neaktivní
funkce bude takto :
vstupy analogy (vstup1 a vstup2) jdou do regulátoru teploty v místnosti s tím že máme aktuální a referenční - pro PI regulator, výstup je regulační odchylka 0-10V, ta projde skrz limitující blok který je řízen vstupem3 a vytvoří na výstupu1 příslušné napětí.
sloužit to bude k využití přebytků elektrárny k řízení klimatizace - analogově digitální metodou.
Otevírám diskuzi a doufám že se opět potvrdí že čecháček najde cestu nejmenšího odporu...
Díky přátelé
Potřeboval bych nakopnout. Nemáte někdo tušení, jaký programovatelný řídící systém mohu použít na toto:
požadavky na vstupy :
Analog 4 x 0-10V
digital 4 x
výstupy:
Analog 2 x 0-10V
digital 4 x
Případně by se mohlo uvažovat i o jiných alternativách.
Vysvětlení problematiky:
Vstup1 - pokojová teplota aktuální (analog)
Vstup2 - pokojová teplota regerenční (analog - natavení potenciometrem)
Vstup3 aktuální hodnota limitující výstup1 z regulátoru ( max saturace výstupu1)
vstup4 - digital zapnout regulator
vstup5 - digital limitaci výstupu1 nepoužít
výstup1 - analog regulační hodnota 0-10V
výstup2 - digital - signalizace stavu zapnuto
výstup3 - digital - signalizace stavu limit výkonu
výstup4 - digital - PWM regulace na minimálně 300Hz
výstup5 - digital - limitace výstupu1 neaktivní
funkce bude takto :
vstupy analogy (vstup1 a vstup2) jdou do regulátoru teploty v místnosti s tím že máme aktuální a referenční - pro PI regulator, výstup je regulační odchylka 0-10V, ta projde skrz limitující blok který je řízen vstupem3 a vytvoří na výstupu1 příslušné napětí.
sloužit to bude k využití přebytků elektrárny k řízení klimatizace - analogově digitální metodou.
Otevírám diskuzi a doufám že se opět potvrdí že čecháček najde cestu nejmenšího odporu...
Díky přátelé
-
- Příspěvky: 1767
- Registrován: čtv čer 28, 2012 9:45 pm
Re: Regulator 0-10V
Co takhle Loxone? Sám ho používám a stačil by jen základní Miniserver. Má 8x DI, 8 DO, 4x 0-10V In a 4x 0-10 Out.
https://www.loxone.com/cscz/produkty/mi ... xtensions/
Sám ho používám a má výhodu v hodně snadném programování.
https://www.loxone.com/cscz/produkty/mi ... xtensions/
Sám ho používám a má výhodu v hodně snadném programování.
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V
to vypadá dobře, nicméně dost velká škatule na to co budu potřebovat... obyč komparátor s výstupním limitem .. můj 198 modulový rozvaděč je téměř zaplněn...
není nutný webserver, nicméně oni to už asi cpou všade.
někdo nějakou alternativu?
není nutný webserver, nicméně oni to už asi cpou všade.
někdo nějakou alternativu?
-
- Příspěvky: 896
- Registrován: pon kvě 19, 2014 11:38 am
Re: Regulator 0-10V
Nestačilo by nějaké Siemens LOGO?
Bez nějaké hlubší analýzy z doby, kdy jsem hledal PLC pro sebe (vyber si sám):
Siemens LOGO
Unipi L503 (250Kč/IO)
Railduino (74Kč/IO)
industr.schields M-DUINO (239Kč/IO)
Controllino (137-219Kč/IO)
Armosy-2 (95Kč/IO)
SDS BIG (73Kč/IO)
domat ICIO205 (505Kč/IO)
domat markMX (240Kč/IO)
Bez nějaké hlubší analýzy z doby, kdy jsem hledal PLC pro sebe (vyber si sám):
Siemens LOGO
Unipi L503 (250Kč/IO)
Railduino (74Kč/IO)
industr.schields M-DUINO (239Kč/IO)
Controllino (137-219Kč/IO)
Armosy-2 (95Kč/IO)
SDS BIG (73Kč/IO)
domat ICIO205 (505Kč/IO)
domat markMX (240Kč/IO)
mobilní elektrárna: viewtopic.php?t=4597, 290Wp mono, Winston 12V/130Ah, Victron MPPT 75/15, Victron inverter 12/250VA, Victron charger 20A
domácí elektrárna: viewtopic.php?t=6898, FV 4010Wp (6x415+4x380), CATL 48V/120Ah, Axpert King 48/5000 + PCM60X + MakeSkyBlue
domácí elektrárna: viewtopic.php?t=6898, FV 4010Wp (6x415+4x380), CATL 48V/120Ah, Axpert King 48/5000 + PCM60X + MakeSkyBlue
-
- Příspěvky: 212
- Registrován: čtv říj 16, 2014 8:43 pm
- Lokalita: Lukov u Zlína
- Výkon panelů [Wp]: 10
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Lukov u Zlína
Re: Regulator 0-10V
Foxtrot CP-1003 https://bit.ly/2ol4WWr to určitě zvládne. Jen moc nepočítej, že seženeš něco kompaktnějšího než Loxone nebo tohle. Ještě by to šlo řešit tak, že k jednotlivým zařízením dotáhneš sběrnici a pořešíš to na místě . Doma jsme se dostal to obdobné situace a skončilo to novým rozvaděčem vedle stávajícího .
Pavel
Pavel
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V

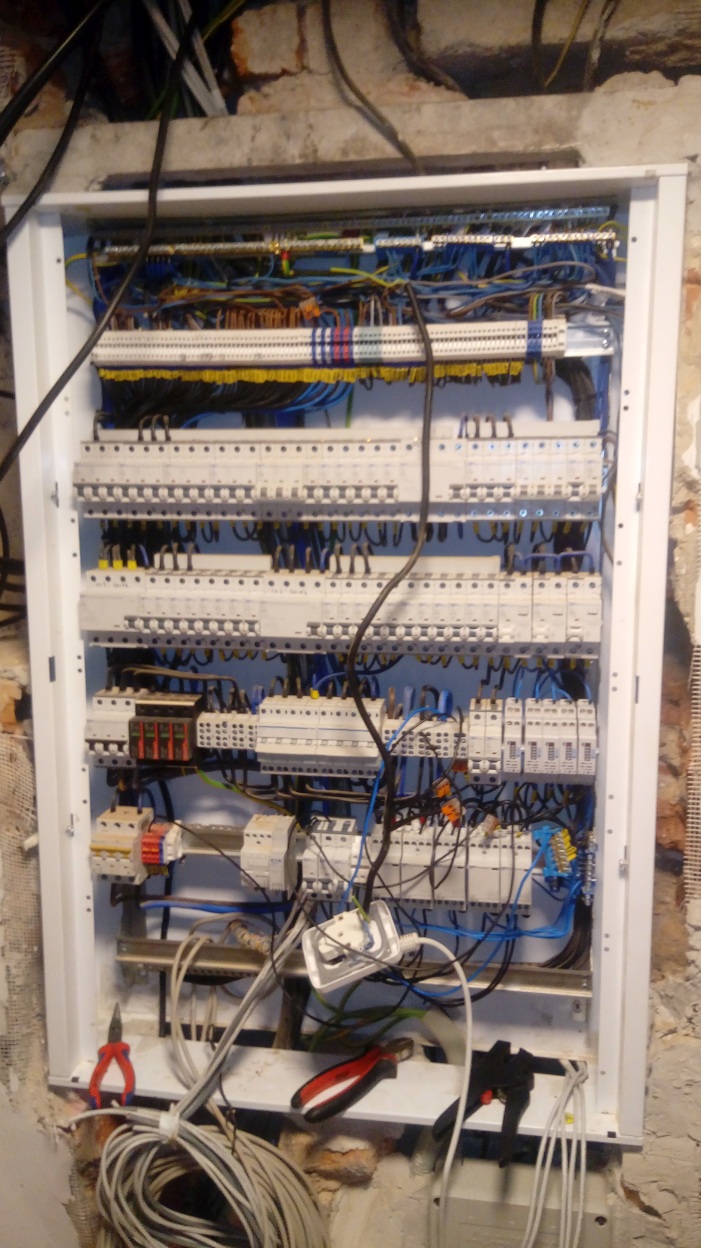

myslíš takto?
ještě tam musí přijít 16 finder relé 8 výkonových relé, nějaký jistič, ovládání brány , a řízení klimatizace.
nechci stavět další 198 modulový rozvaděč vedle … Zdraví Víťa
ještě tam musí přijít 16 finder relé 8 výkonových relé, nějaký jistič, ovládání brány , a řízení klimatizace.
nechci stavět další 198 modulový rozvaděč vedle … Zdraví Víťa
-
- Příspěvky: 212
- Registrován: čtv říj 16, 2014 8:43 pm
- Lokalita: Lukov u Zlína
- Výkon panelů [Wp]: 10
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Lukov u Zlína
Re: Regulator 0-10V

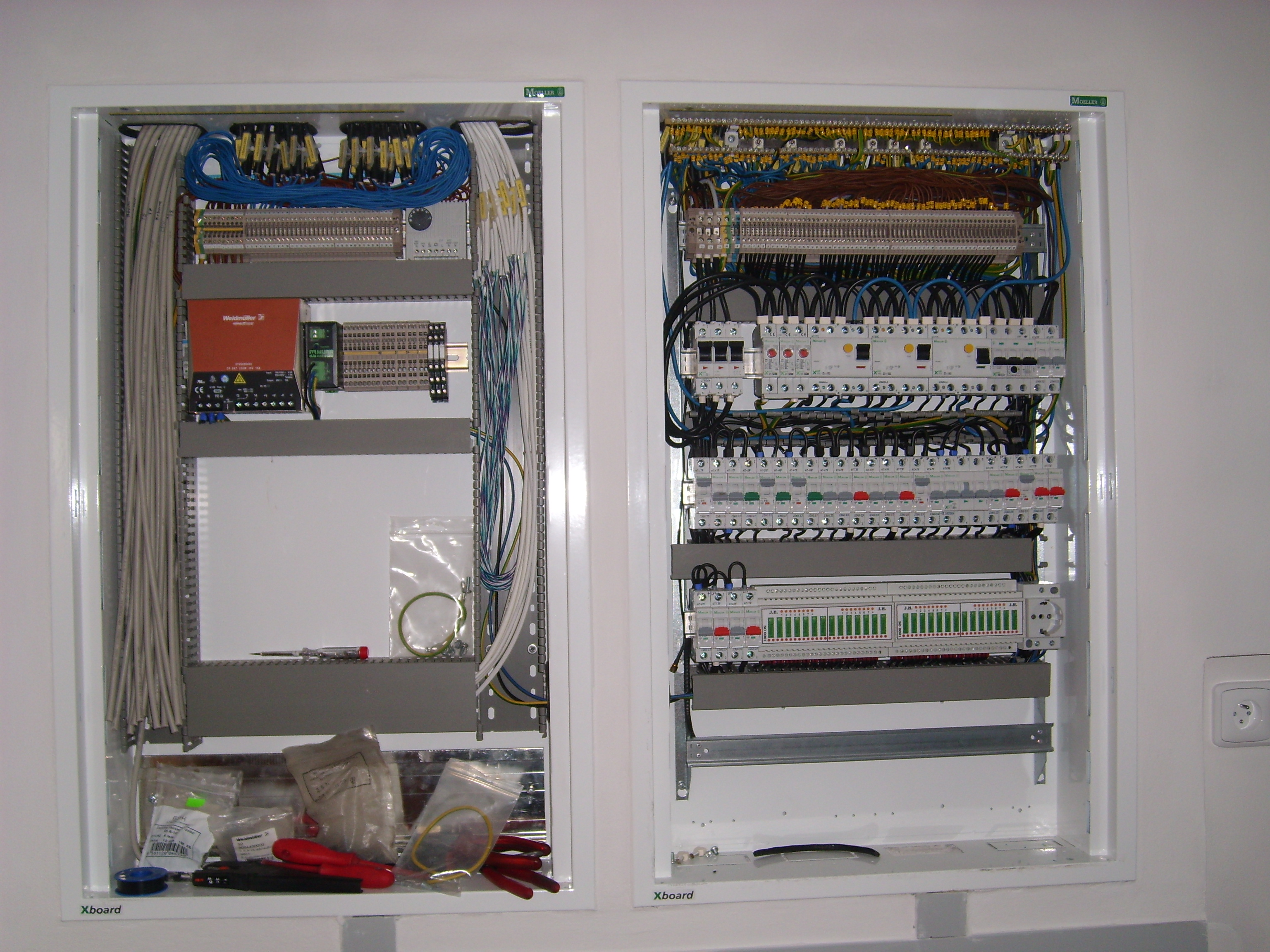

Není nad to po pěti letech bydlení zjistit, že rozvaděč je velikostně mimo hru. Druhý šel vedle a pak několik dní drátování, ochromení domu, nasraná manželka, kotel netopil atd... Takže už dej preventivně druhý vedle stávajícího. Tak to vypadá, když se dělá bez projektu .
P.
P.
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
-
- Příspěvky: 3216
- Registrován: ned led 29, 2012 3:59 pm
- Lokalita: Žabčice
- Systémové napětí: 48V
- Výkon panelů [Wp]: 29139
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: ANO
- Chci/Mám dotaci: NE
Re: Regulator 0-10V
Jak rika muj kolega - zadny rozvadec neni dost velky.
-
- Příspěvky: 51
- Registrován: ned říj 23, 2016 11:14 am
Re: Regulator 0-10V
Zdravím, naprostý souhlas, že velikost rozvaděče se nemá podceňovat
Nyní jsou oba plné .
Nyní jsou oba plné .
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V
pojďme se vrátit k původnímu tématu... nemám tolik místa na foxtrot atd 8 nebo více modulů a PLC který umí 20 vstupů není nutné... jen udělat komparátor respektive komparátor s omezením... spokojil bych se i bez displejů atp. není to nutné... dalo by se dořešit jen analogově.. pár analogů
dík za tip
dík za tip
-
- Příspěvky: 2467
- Registrován: ned kvě 12, 2013 2:24 pm
Re: Regulator 0-10V
SDS mikro vyber nějakou variantu kde Ti nebudou chybět V/V.
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
-
- Příspěvky: 249
- Registrován: pát bře 20, 2015 9:25 pm
Re: Regulator 0-10V
Ahoj Víťo, něco jsem objevil u Číňana. Moc regulaci nerozumím.... možná tě to posune dál. Viz. odkaz dole.
https://www.aliexpress.com/item/4000030 ... b201603_53
9000Wp, 48v, 2x Pip-5048 MK paralelně, Li-ion 470Ah, ICC monitoring, GreenBonO vytěžovač
https://pvoutput.org/list.jsp?userid=50768
https://pvoutput.org/list.jsp?userid=50768
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V
Zdar Petře.
no u mě nerozhoduje cena.. neříkám že to fungovat nebude ... programátor nejsem ale něco jako hotovou krabičku to bych mohl zkusit...
at už toto a nebo výše uvedené a doporučované...
no u mě nerozhoduje cena.. neříkám že to fungovat nebude ... programátor nejsem ale něco jako hotovou krabičku to bych mohl zkusit...
at už toto a nebo výše uvedené a doporučované...
-
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: Regulator 0-10V
Tvojím požiadavkám by vyhovel aj tento LAN CONTROLLER V3, prípadne novší model V3,5.
https://tinycontrol.pl/en/lan-controller-v3/

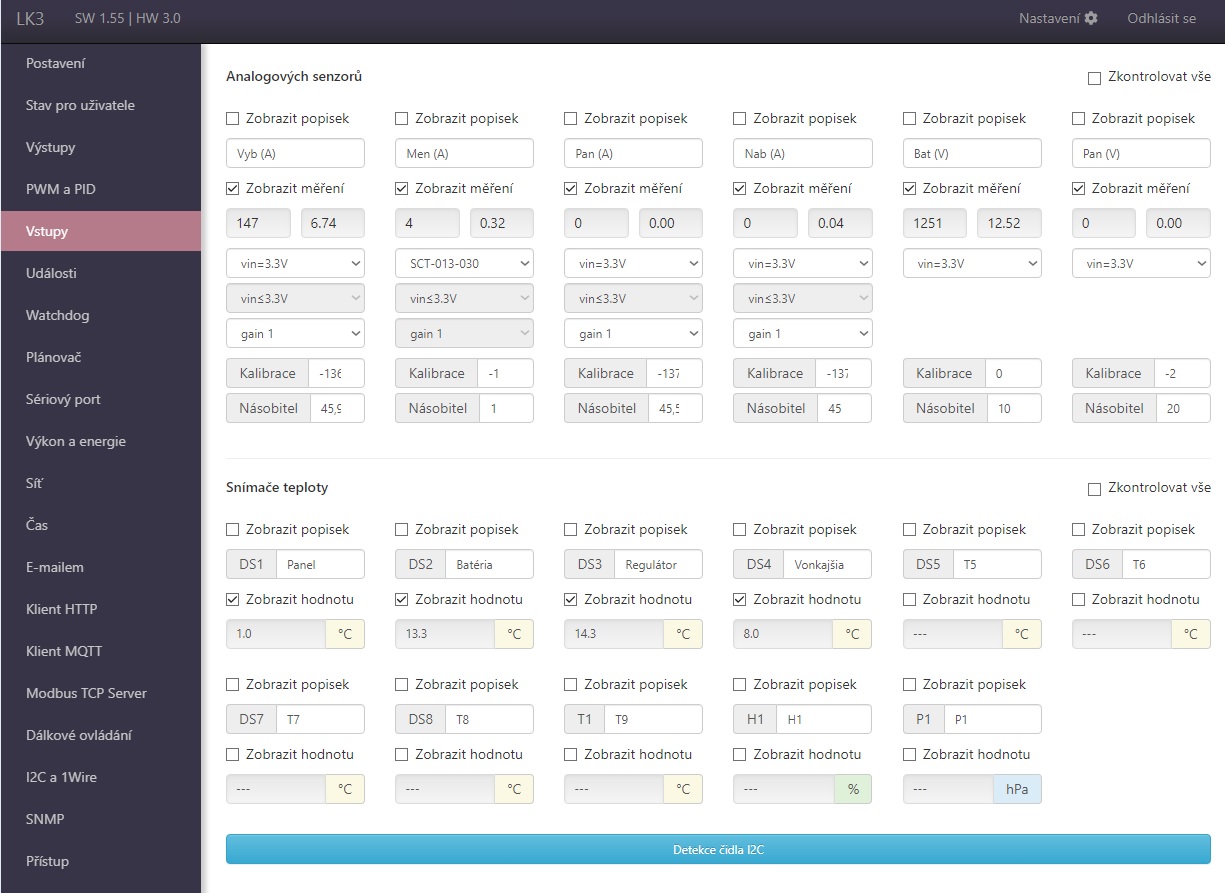

Ja to používam na monitoring (LK3), ono to má všeobecné využitie a nemusíš vedieť vôbec programovať.

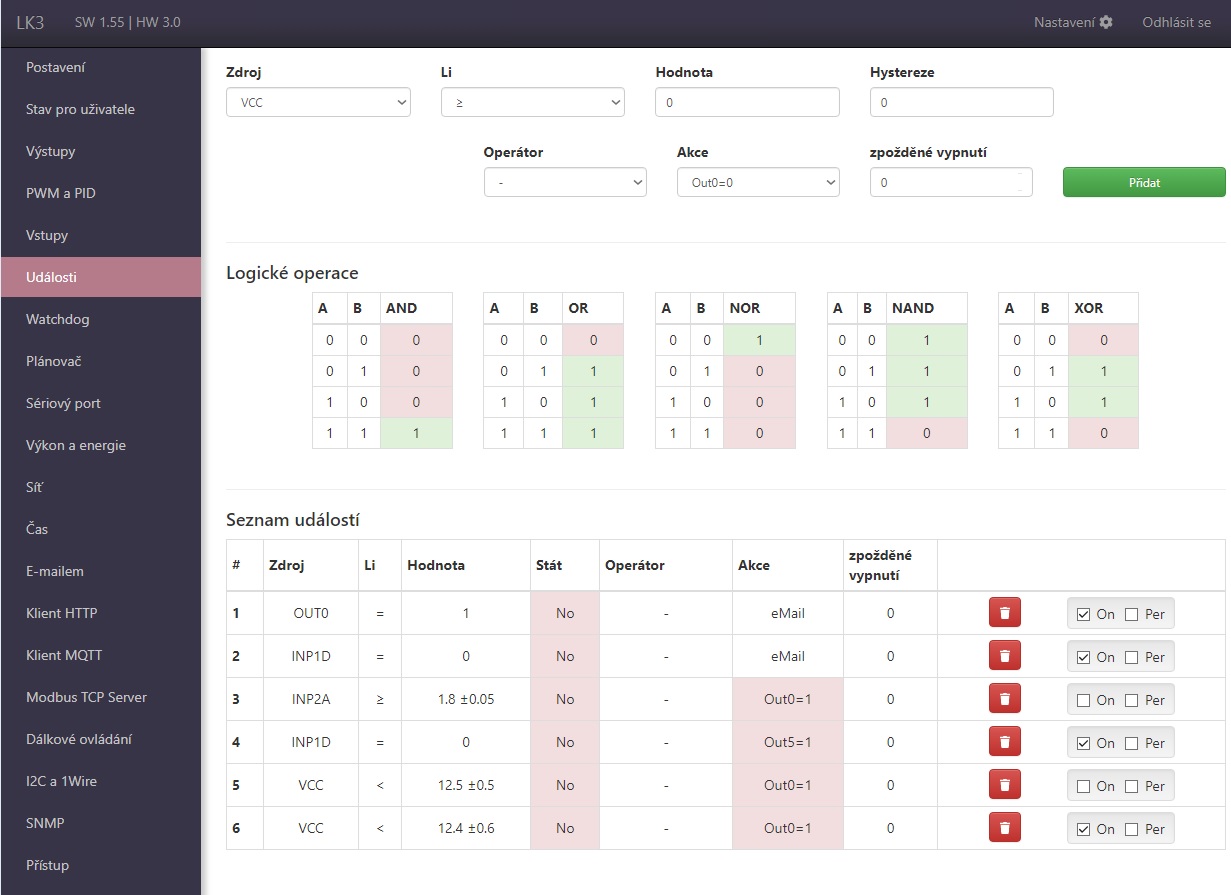

Cez web rozhranie si nastavíš jednotlivé vstupy, výstupy a v menu UDALOSTI si zadefinuješ, čo má zopnúť a za akých podmienok.
https://tinycontrol.pl/en/lan-controller-v3/
Ja to používam na monitoring (LK3), ono to má všeobecné využitie a nemusíš vedieť vôbec programovať.
Cez web rozhranie si nastavíš jednotlivé vstupy, výstupy a v menu UDALOSTI si zadefinuješ, čo má zopnúť a za akých podmienok.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V
Ahoj zdáse že to neumí jednu podstatnou věcDusan61 píše:Tvojím požiadavkám by vyhovel aj tento LAN CONTROLLER V3, prípadne novší model V3,5.
https://tinycontrol.pl/en/lan-controller-v3/
Ja to používam na monitoring (LK3), ono to má všeobecné využitie a nemusíš vedieť vôbec programovať.
Cez web rozhranie si nastavíš jednotlivé vstupy, výstupy a v menu UDALOSTI si zadefinuješ, čo má zopnúť a za akých podmienok.
neumí analogovy spojity výstup....
nebo jsem slepej...
děkuji za tip
Zdraví Víťa
-
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: Regulator 0-10V
Ahoj,
ešte tam má 4 PWM výstupy a PID regulátor.
Ale to asi tiež nepomôže.
ešte tam má 4 PWM výstupy a PID regulátor.
Ale to asi tiež nepomôže.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
- Příspěvky: 1959
- Registrován: pát bře 15, 2019 7:44 am
Re: Regulator 0-10V
hm hm to nebude to pravé ořechové...
Pak samozřejmě existuje možnost použití PWM výstupu a regulovat na základě PWM, a výstup z mikroprocesoru z PWM přetvořit do ADC 0-10V Což lze také.. možná je to flexibilnější varianta a taky lze udělat program případně řídit už většinou krabiček výše uvedených pouze v digitální formě.... analogový výstup přetvořím externím převodníkem....
Pak samozřejmě existuje možnost použití PWM výstupu a regulovat na základě PWM, a výstup z mikroprocesoru z PWM přetvořit do ADC 0-10V Což lze také.. možná je to flexibilnější varianta a taky lze udělat program případně řídit už většinou krabiček výše uvedených pouze v digitální formě.... analogový výstup přetvořím externím převodníkem....
-
