Panelové zobrazovače Napětí a Proudu

Příspěvek od MilanK »

Nemáte někdo tip na panelové zobrazovače na Napětí potřebuji něco kolem 300V stejnosměrných a 20A stejnosměrných.
Nebo umí to i Arduino ?
mobilik
Příspěvky: 2678
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od mobilik »

Arduino to vie ak pripojis senzory, kopu taky panelovych najdes na ebay za pr drobnych. :wink:

Odoslané z HTC One X pomocou Tapatalku
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
solárník
Příspěvky: 1586
Registrován: pát bře 15, 2013 7:53 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od solárník »

Sice jen 0-30V, ale za 55 korun! Pro vyssi napeti staci pridat odporovy delic.
http://www.i4wifi.cz/Zabava-Promo/Promo ... 0-30V.html
Obrázek
brumlaj
Příspěvky: 2467
Registrován: ned kvě 12, 2013 2:24 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od brumlaj »

Škoda, že neuvádí spotřebu, s LED to bude bumbrlíček, ale zase za tu cenu....
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od LIX »

Ja mam takyto tiez a je do 100 V. Tak urcite bude aj do 300, len je tam zvlast napajanie do 30 V.
Uživatelský avatar
JML...
Příspěvky: 156
Registrován: úte lis 06, 2012 12:33 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od JML... »

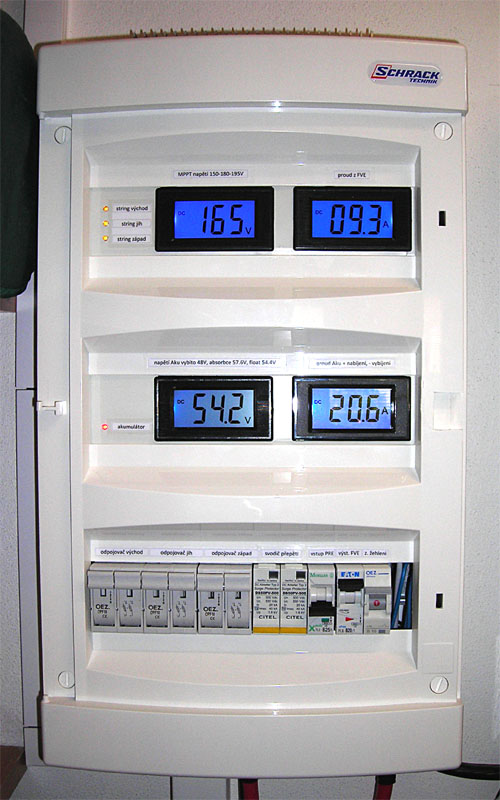

Používám s úspěchem tohoto prodejce na ebay Asia engineer, má všechny možné hodnoty panelových měřáků a ve stejném dizajnu, takže výsledek v rozvaděčíh ladí. Má bočníky, DC/DC oddělovací napaječe, které je třeba použít při společném napájení LCD a spousty dalšího co našinec shání...
Investicí do FVE chci ušetřit, né okrádat národ na odpustcích za výkup a nějaký barevný bonus!
2.8kWp + Vertex/InfiniSolar 3kW + 100Ah 48V LiFeYPO + A20mikroserver = moje FVE
MilanK
Příspěvky: 161
Registrován: ned led 15, 2012 11:31 pm
Bydliště: Slavkov

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od MilanK »

Na ss napětí do 500V není problém ale nikde jsem nenašel na ss proud kolem 20A. Jediné co mě napadá to postavit na Arduino. Kdo poradí co k tomu koupit samozřejmostí je seznor napětí a proudu. Bude stačit toto aby to fungovalo ?
http://www.ostrovni-elektrarny.cz/index ... -platforma
http://www.ostrovni-elektrarny.cz/index ... pad-shield
Uživatelský avatar
JML...
Příspěvky: 156
Registrován: úte lis 06, 2012 12:33 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od JML... »

zde:
do 20A
do 50A
do 100A
adt... včetně bočníku za ceny celkem lidové

Ještě než začneš s realizací na Arduinu, změř si jestli máš společný mínus akumulátoru a FV panelů, jestli ne AD převodník se společným mínusem nepřipojíš.
Naposledy upravil(a) JML... dne ned bře 02, 2014 11:01 am, celkem upraveno 1 x.
Investicí do FVE chci ušetřit, né okrádat národ na odpustcích za výkup a nějaký barevný bonus!
2.8kWp + Vertex/InfiniSolar 3kW + 100Ah 48V LiFeYPO + A20mikroserver = moje FVE
brumlaj
Příspěvky: 2467
Registrován: ned kvě 12, 2013 2:24 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od brumlaj »

JML... píše:Používám s úspěchem tohoto prodejce na ebay Asia engineer,
jaký odběr mají měřáky? A dá se odpojit to podsvícení? Jaký je potřebný úbytek na bočníku("šuntu")?
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
Uživatelský avatar
JML...
Příspěvky: 156
Registrován: úte lis 06, 2012 12:33 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od JML... »

podsvícení morou LED lze vypnout (ucvakneš drátek co k ní vede), spotřeba bez LED je 0.00 prd (jako digitálky).
úbytek na bočníku je konstruován k LCD a bývá zpravidla 75-100mV.
Investicí do FVE chci ušetřit, né okrádat národ na odpustcích za výkup a nějaký barevný bonus!
2.8kWp + Vertex/InfiniSolar 3kW + 100Ah 48V LiFeYPO + A20mikroserver = moje FVE
Honzík
Příspěvky: 62
Registrován: pát dub 19, 2013 4:10 pm
Bydliště: Polnička

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od Honzík »

V podstatě to co má JML, mají v Hadexu. Občas dokonce v akci.Mám to od nich.
Uživatelský avatar
olozx6r
Příspěvky: 490
Registrován: pát dub 11, 2014 8:58 pm
Bydliště: České Budějovice

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od olozx6r »

Potřebuji radu, koupil jsem panelový ampermetr a voltmetr z hadexu. Zapojení voltmetru bez problémů, ale ten ampermetr nějak nechodí. Zkouknul jsem dost způsobů zapojení, zapojil a nic. Může někdo přesně rozepsat, jak a kam zapojit ampermetr když chci měřit proud, co teče z panelů do aku? Na měřáku jsou dva kontakty a u jednoho je značka - (asi minus). Jinak nic víc. Rád bych konečně viděl, jak něco teče :-)
::fv:: 45x 225Wp, 10x 200Wp, 2x120Wp, 8x 255Wp, 8x 280Wp = 16645Wp ::pv:: , *sun* 6x MPPT střídače, vše jde do TUV a do podlahového topení :wood:.
mobilik
Příspěvky: 2678
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od mobilik »

Kupil si klasicky analogovy, ci digitalny ampermeter?
Ak analogovy (s rucickou) ma bocnik vsebe, alebo si dokupoval?
Inak sa zapaja do serie cize musis prerusit kabel cez ampermeter, pripadne bocnik a pozor na polaritu, ak bude opacne rucicka bude ist tiez opacne. :wink:
Ak mas bocnik tak prerusis kabel a na bocniku z obodvoch stran potiahnes kabliky priamo do ampermetra. :wink:

Najlepsie ked dospecifikujes, pripadne odfotis veci co si kupil. :wink:
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Uživatelský avatar
olozx6r
Příspěvky: 490
Registrován: pát dub 11, 2014 8:58 pm
Bydliště: České Budějovice

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od olozx6r »

Koupil jsem tento http://hadex.cz/r046-69l9-panelovy-mp-2 ... e-bocniku/

Zapojil na plusový kabel od reglu na aku, který jsem přerušil a konce zapojil na kontakty na ampermetru. Nic neukazoval, ani při přehození kabelu na kontaktech. Co dělám špatně?
::fv:: 45x 225Wp, 10x 200Wp, 2x120Wp, 8x 255Wp, 8x 280Wp = 16645Wp ::pv:: , *sun* 6x MPPT střídače, vše jde do TUV a do podlahového topení :wood:.
Uživatelský avatar
dracekvo
Příspěvky: 1938
Registrován: čtv zář 13, 2012 4:35 pm

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od dracekvo »

A teče tam něco z regulátoru? :)
mobilik
Příspěvky: 2678
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od mobilik »

Vizera ze nerobis nic zle. Moze byt vadny ampermeter. Skus zmerat s multimetrom vystup z bocniku ci tam nieco ide. :wink:
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Uživatelský avatar
olozx6r
Příspěvky: 490
Registrován: pát dub 11, 2014 8:58 pm
Bydliště: České Budějovice

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od olozx6r »

Panely jsou zapojený do reglu a ten je napojen na baterie. Napětí baterií se mění dle svitu, jak se dobíjí, tak jsem předpokládal, že by v tomto místě proudy téct mohly :-D Vážně, jak to mám zapojit?
::fv:: 45x 225Wp, 10x 200Wp, 2x120Wp, 8x 255Wp, 8x 280Wp = 16645Wp ::pv:: , *sun* 6x MPPT střídače, vše jde do TUV a do podlahového topení :wood:.
Uživatelský avatar
olozx6r
Příspěvky: 490
Registrován: pát dub 11, 2014 8:58 pm
Bydliště: České Budějovice

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od olozx6r »

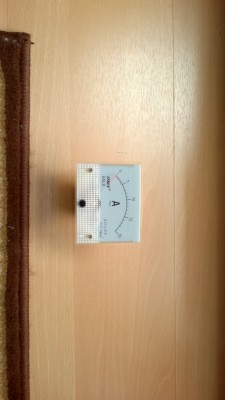

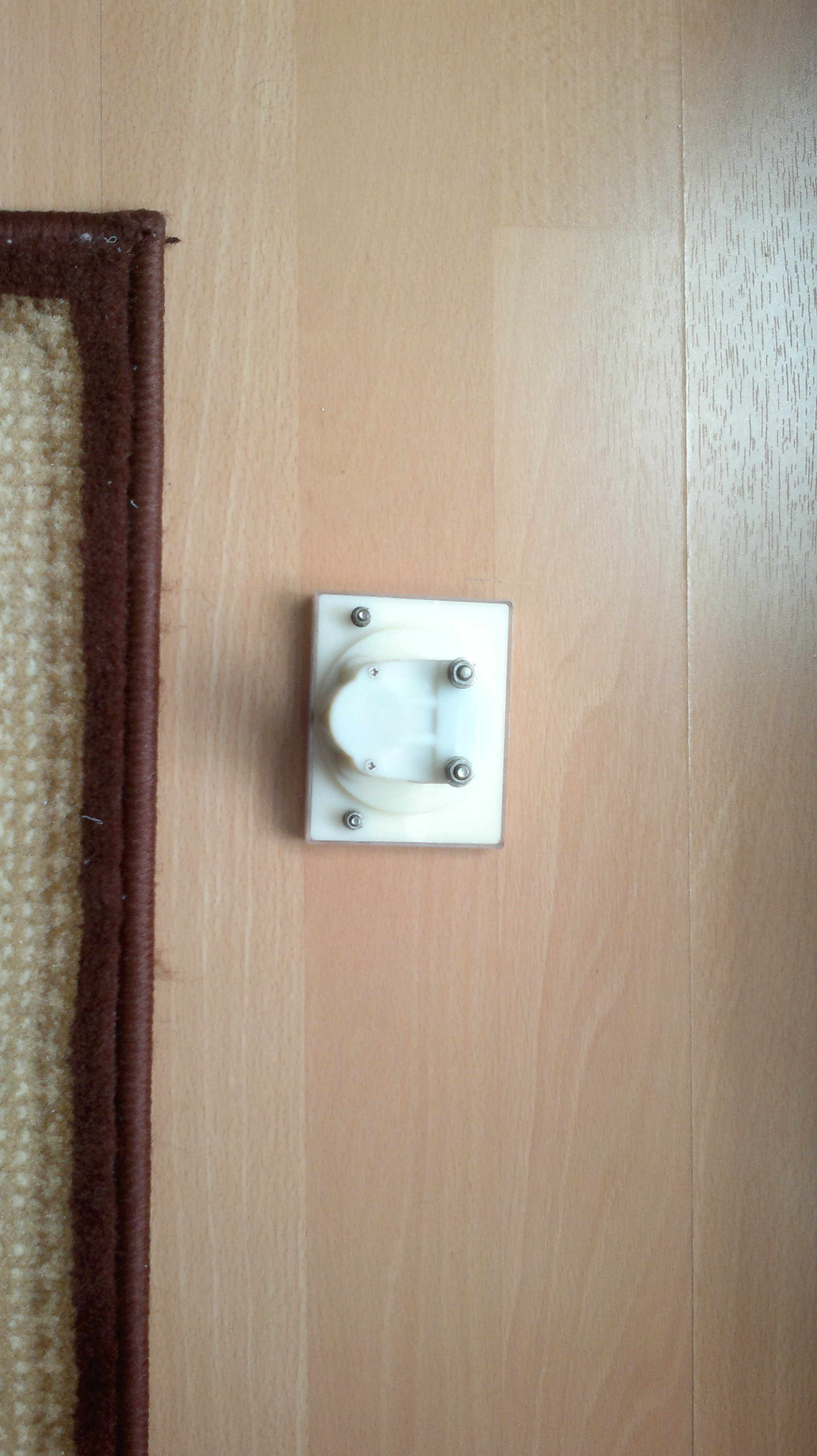

Fotky měřáku. Vzadu dva kontakty uprostřed, u pravého je znak MINUS.
Přílohy
::fv:: 45x 225Wp, 10x 200Wp, 2x120Wp, 8x 255Wp, 8x 280Wp = 16645Wp ::pv:: , *sun* 6x MPPT střídače, vše jde do TUV a do podlahového topení :wood:.
mobilik
Příspěvky: 2678
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od mobilik »

Takze chces merat nabijaci prud z regulatora do baterky. Tak prerus kabel co ide do baterky cez bocnik a z bocnika napojit kabliky na ampermeter.
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Uživatelský avatar
olozx6r
Příspěvky: 490
Registrován: pát dub 11, 2014 8:58 pm
Bydliště: České Budějovice

Re: Panelové zobrazovače Napětí a Proudu

Příspěvek od olozx6r »

Bočník je uvnitř měřáku, přerušil jsem plusový kabel k aku a oba konce napojil na měřák. Nic neukazoval, přestože proud musel téci.
::fv:: 45x 225Wp, 10x 200Wp, 2x120Wp, 8x 255Wp, 8x 280Wp = 16645Wp ::pv:: , *sun* 6x MPPT střídače, vše jde do TUV a do podlahového topení :wood:.
