Amatérský test proudového chrániče typu B

[jova]

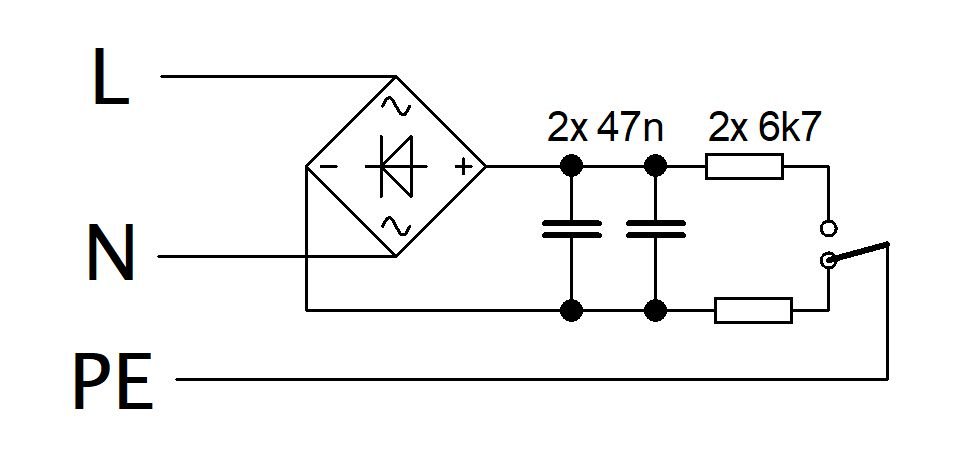

V návaznosti na vlákno viewtopic.php?p=270662#p270662 a v něm uvedené proudové chrániče TONGOU: https://www.aliexpress.com/item/1005003095164494.html jsem se rozhodl je otestovat následujícím přípravkem:

Napětí na kondenzátorech jsem naměřil cca 306V, napětí proti PE cca 99V, proud procházející rezistorem cca 15mA. Všechny tři chrániče které mám, vybavily jak proti kladnému tak zápornému napětí při uvedeném proudu cca 15mA.

[rva]

Já jsem pomalejší, tak jsem si ten obvod musel nasimulovat a pustit abych viděl, jaké proudy tečou rozdílovým trafem chrániče. A je to tepavý proud jako od jednocestného usměrnění. https://tinyurl.com/274almfo

[pave69]

Ale chránič B není tak drahý proto, že vybaví při pulsním rozdílovém proudu. Je tak drahý proto, že vybaví i při silné stejnosměrné složce řádně protékající chráničem. Takže teče chráničem (L-N) třeba 10 A ss - a chránič nemá vybavit. Potom tam vznikne "malý" svodový proud třeba 40 mA L-PE - a v tom okamžiku A nebo AC nevybaví, ačkoli by měl, B vybaví.

[jova]

Já tu hodnotu měřil digitální ampérmetrem na DC rozsahu. Co jsem koukal, tak v simulátoru to ukazuje ve špičce cca 33,7mA, to by asi odpovídalo, protože s rezistorem 7k5 mi to chránič neshodilo a simulace ukazuje špičkový proud cca 30,5mA. Ví někdo, jak tam dostat tu vyhlazenou DC složku? Mám jí tam přidat z izolovaného zdoje?

[Mex]

Já dělal ty svoje pokusy s chrániči pomocí diody a tedy jednocestného usměrnění.
viewtopic.php?p=244635#p244635
V různých konfiguracích. Jen ten stejnosměrný proud, kombinace stejnosměrného s dalším střídavým, poruchový proud stejnosměrný, poruchový proud střídavý.
Ve všech kombinacích všechny obyčejné AC chrániče padaly jak hrušky, přesně jak měly.
Jen jsem byl línej a místo externího odporu a tlačítka jsem použil integrované testovací tlačítko a tedy proud kolem 40mA.
Což je ale věcně téměř fuk.

Podle mě je důležité to testovat za reálných podmínek ve scénářích, které reálně připadají v úvahu.
Tedy ne nějaké testy které platí jen když se testuje za měsíčního úplňku o půlnoci na šibeničním vrchu, test provádí černá kočka a současně musí na jižní polokouli dojít k zemětřesení, úderu 7 blesků a tsunami.

[jova]

Tak tedy jinak, do zásuvky (v současnosti na tom samém okruhu byla zapojená lednice, běžící digestoř...), jsem mezi N a PE zapojil do obvodu ampérmetr, akumulátor 12V a potenciometr. Při protékajícím proudu cca 31mA, chránič vybavil. Jak jinak mám ten B chránič ještě otestovat?

[jova]

Tak MEXi nevím. Vzal jsem to bateriové udělátko na klasický 3fázový chránič 30mA a on při 30mA nevypnul. Na tlačítko reaguje normálně, na žárovku mezi L a PE taky vypne. S tím akumulátorem nevypnul ani při 500mA, kdy jsem dal potenciometr omylem "nadoraz" a přepálil tak pojistku v měřáku. Něco asi bude proti tomu Bčkovému jinak

[rva]

To bateriové udělátko je vtipné.
Další požadavek je aby chránič chránil i tehdy, když není napájen (když se přeruší N vodič zatímco vodič L je připojen). Tedy aby byl chránič napěťově nezávislý. Obávám se, že u takového typu "B" bývá uvnitř nějaká elektronika a ta potřebuje ke své funkci napájení.

[jova]

Hale, nevymýšlíš si už nějak moc?
Já psal amatérský test a né že tu budu stavět profi tester

[rva]

Já ne, to ti, kteří vymýšlejí předpisy. Bohužel dost často to bývá tak, že výrobce - lobista se snaží dostat do předpisů nějakou specialitu kterou má zvládnutou a konkurence (ještě) ne.

[kodl69]

je to tak. Ale když to dočteš celý, tak napěťově nezávislý pro AC, a pulsující, pro to nerní požadováno. Pro DC je tam elektronika, to nedokáže nikdo vyrobit, a když už by jo, tak to bude hodinářská práce s nespolehlivou funkcí, kterou nikdo nedokáže zaplatit...

[unicast]

Profi tester netřeba stavět, dá se jich koupit spousta a za pár korun.

https://www.aliexpress.com/item/1005006982632482.html
https://www.aliexpress.com/item/1005005653110159.html

apod. Jediné, co je třeba, aby fungoval správně v českých podmínkách, je ten tester otevřít a prohodit fázi s nulákem.

[soami]

Ano, ty testery mají fázi vpravo. Stačí použít redukci na schuko zásuvku

[jova]

A jste si jistí, že mi otestují i ten B chránič na ten unikající stejnosměrný proud?

[soami]

Ten tester je jen lepší zkratovací udělátko pro test vybavení chrániče.

[unicast]

Dokáží změřit vybavovací proud. Unikající stejnosměr samozřejmě neotestují.
