FVE Mixman

Příspěvek od mixman »

Zdravim,

tak konecne som sa dostal k tomu aby som nieco napisal aj o mojej fve :)

Moje prve pokusy s vyrobou elektriny (energie) zacali niekedy okolo roku 2007 - 2008 a z obnovitelnych zdrojov to bolo najprv na poli veternej energie kde som postupne vyrabal vacie a vacie generatory a samozrejme aj vrtule (najvacsia rucne vyrobena 2,2m priemer :) ). Generatory boli samozrejme rozne od niekolko 10Wp az po tusim 500Wp. Akumulatory na uskladnenie samozrejme co sa kde dalo najst, cize nejake pouzite z kamionov a tak podobne, menic bol len vlastnorucnej vyroby cca 150-200W :) co mi na tu dobu (na svietenie) plne postacovalo.

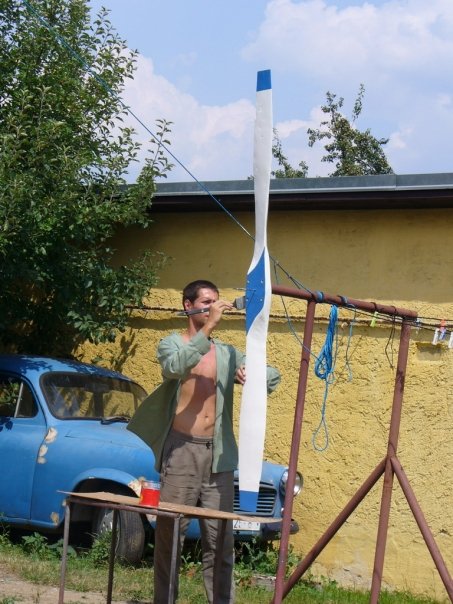

vrtula 2,2m :)
kompletna zostava
Neskor som koli velkej prerabke garaze musel svoju veternu elektraren zrusit :(

Ako plynul cas zacali sa hybat ceny fotovoltaiky pozitivnym smerom tak som si najpr vyrobil vlastny FV panel s tym ze naklady snad nebudu tak velke ako pri kupe hotoveho panelu :) samozrejme ze to nieje uplne pravda :D ale kazdy z nas komu je fotovoltaika ako hobby sa na vydavky az tak nepozera pokial si nieco moze vyrobit sam. Priznajme si ze kazdy kutil ma vacsiu radost z toho co si sam vyrobi (a funguje to) ako keby si to mal kupit :roll: .

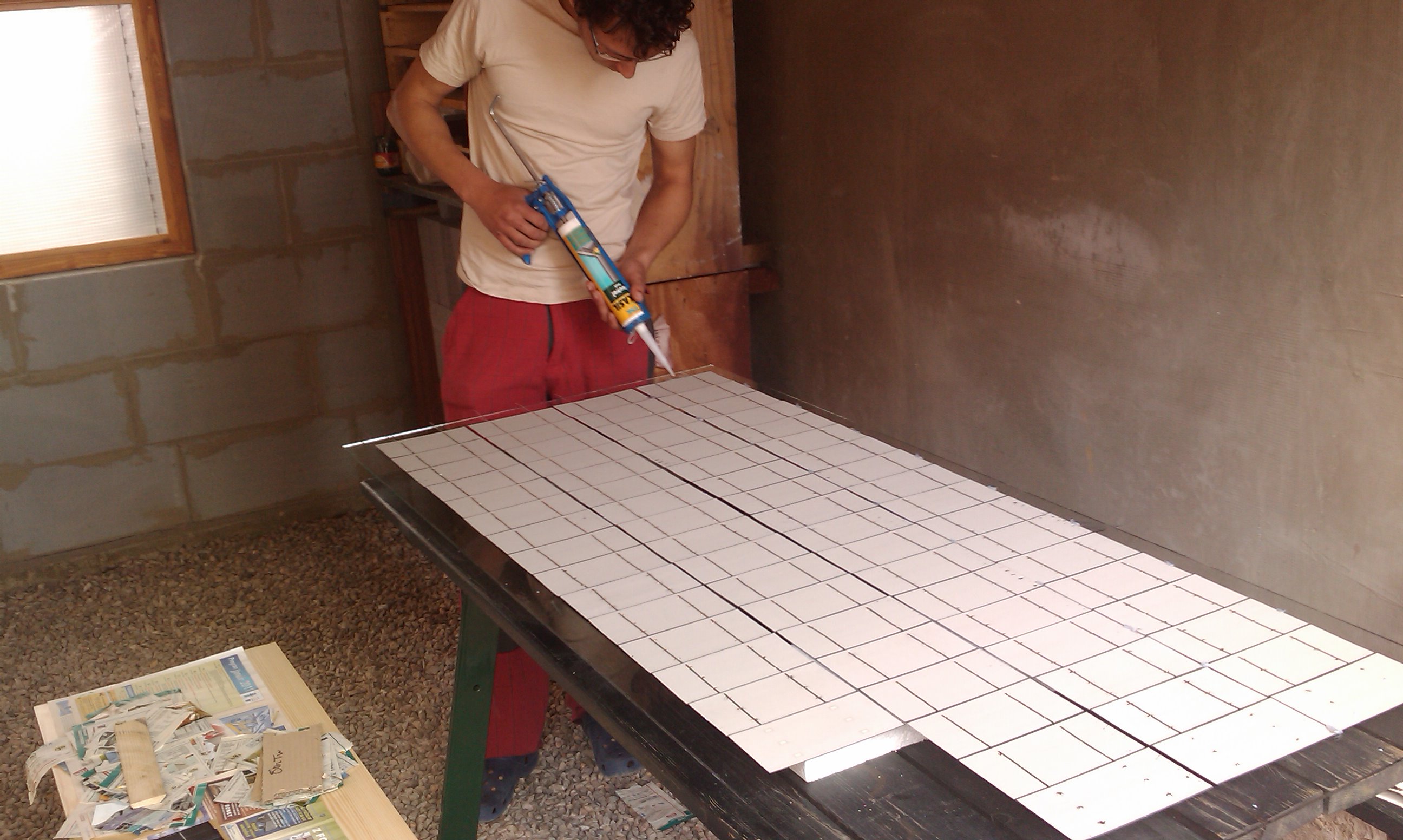

priprava panelu

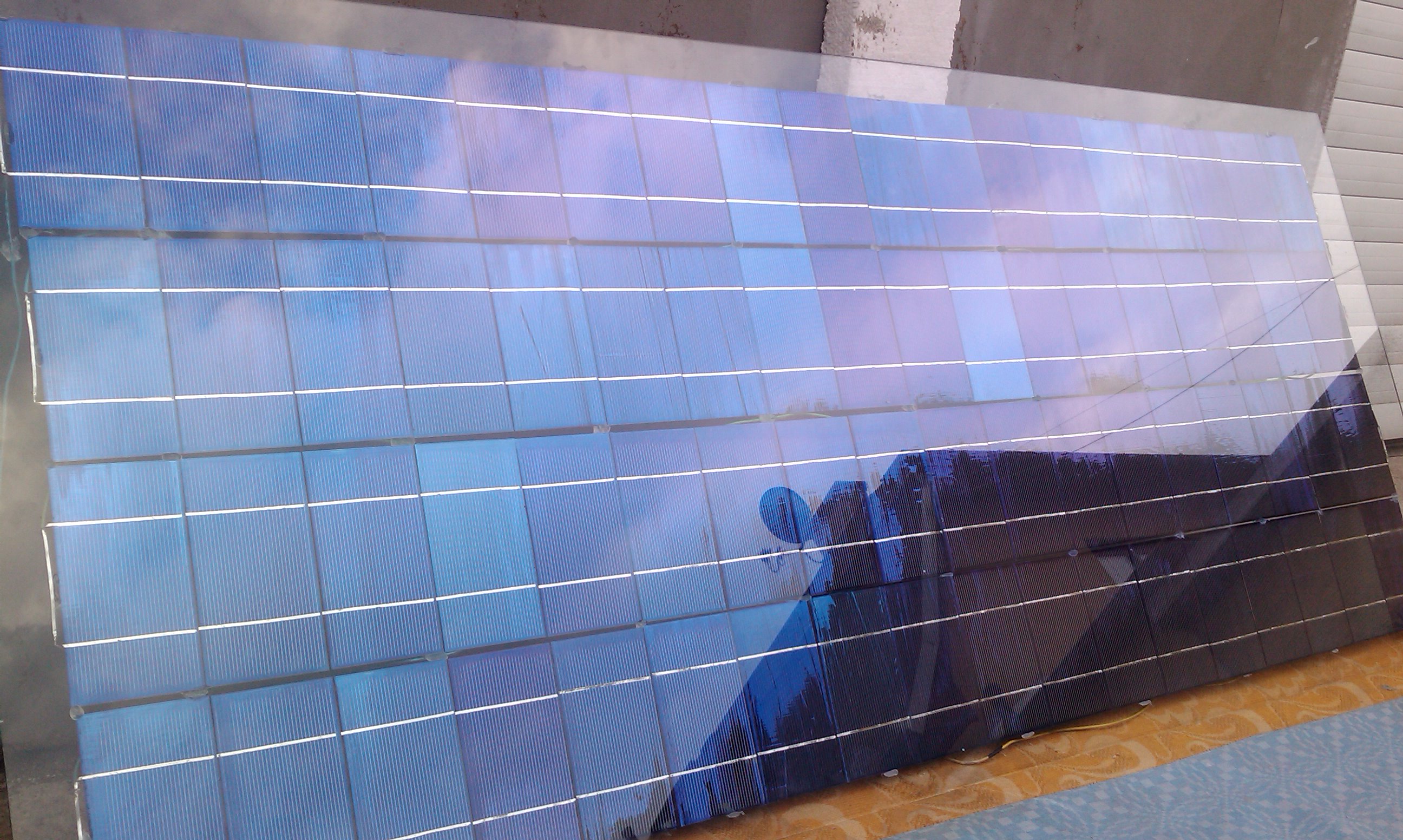

test panelu :) (konecne !)
samozrejme cele to prislo na kovovy ram :)


Takze vyrobil som si 100Wp panel ktory som mal na testovacie ucely 2 roky, k tomu samozrejme uz kupeny 350W trapezovy menic a solarny regulator Phocos CX20. Samozrejme nebolo to bohvie co, ale ucel to kazdopadne splnilo :). Vyskusal som si vyrobu elektriny ako v lete tak v zime. Navyse som pomocou reverse-engineeringu :geek: rozkodoval data ktore CX20 posiela do obsluzneho SW a vyrobil som si vlstny logovaci modul aby som nemusel za kazdym tahat do garaze notebook :). Boli z toho nejake pozitivne vysledky a tak som postupne premyslal o navyseni vykonu mojej FVE ::pv:: ::pv::

Uz dlhsiu dobu som mal moznost zobrat panely s vyssim vykonom, ale tu nastalo zopar otazok.
1. Aky solarny regulator ?
2. Aky menic ?
3. Ako vyriesit prepinanie na distribucnu siet ? (kedze tento menic uz mal byt pripojeny na rozvody v dome, svetla, zasuvky)
(akumulatory som neriesil mal som zalohu 24V/280Ah :) )

Precital som dost vela clankov priamo tu na fore a naskytli sa dalsie otazky, napr. co sa napr bude diat v zime ked nebude dostatok energie zo slnka a baterky budu na svojej spodnej hranici (kapacite). Ako riesit nudzove dobijanie ?
Vsetky tie otazky boli este umocnovane predstavovou ze som od svojej FVE vzdialeny cca 200km (kedze to prevadzkujem u rodicov a vlastny dom zatial nemam).
Takze po vyskrtani vsetkych moznosti mi vyslo ze pouzijem hybridny menic ktory ma v sebe vstavany MPPT solarny regulator, bypass na DS a ochranu proti poskodeniu akmulatorov pri extremnom vybiti (nabijanie z DS).

Tak som si zadovazil menic Axpert MKS 24V 2400W - http://shop.mypower.cz/regulator-a-meni ... f4JxZJMk1Y

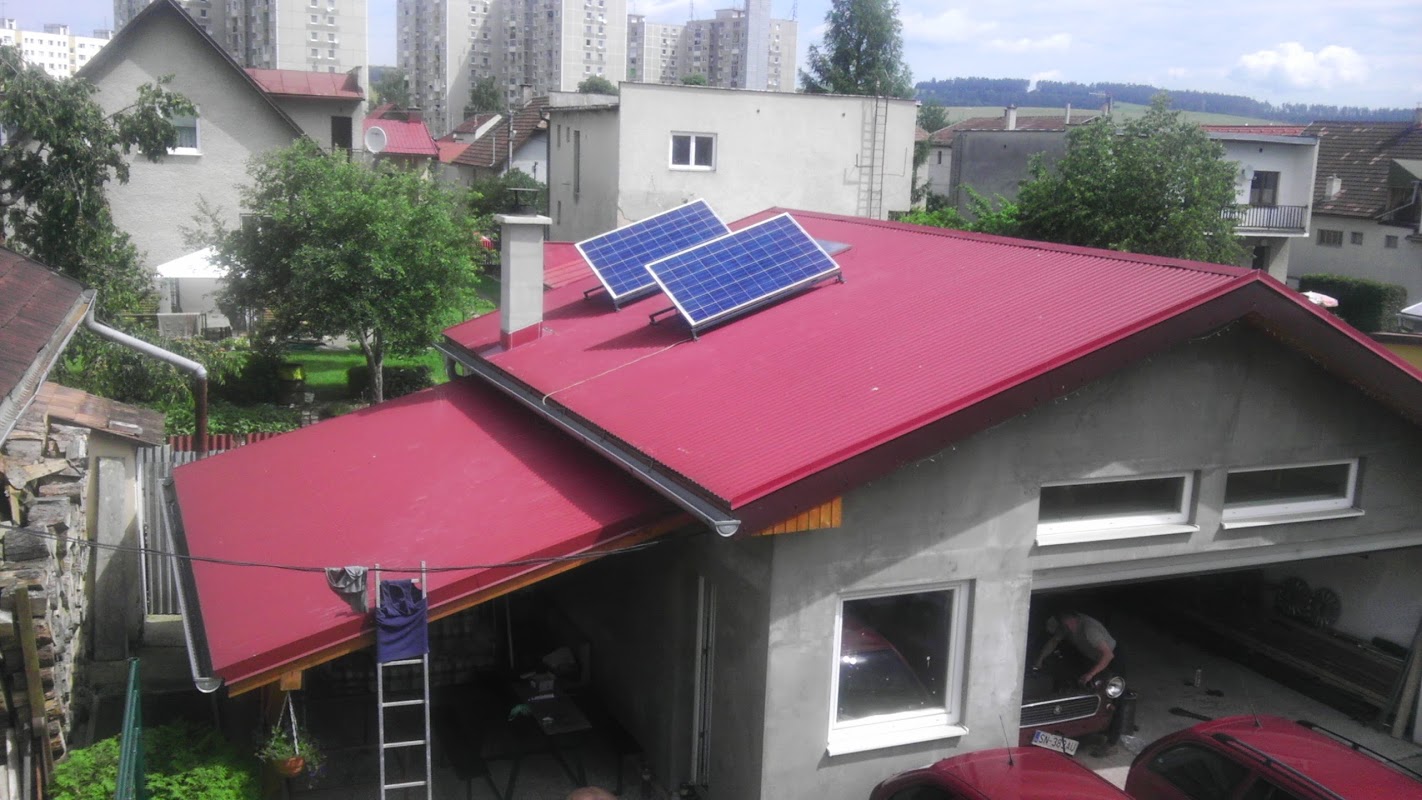

Dostal som sa aj k 2ks 250Wp panelov za rozumnu cenu tak som to vyuzil a zobral som ich. Netrvalo dlho a uz boli na streche garaze (ved naco by som ich skladoval ked mozu vyrabat :D ).

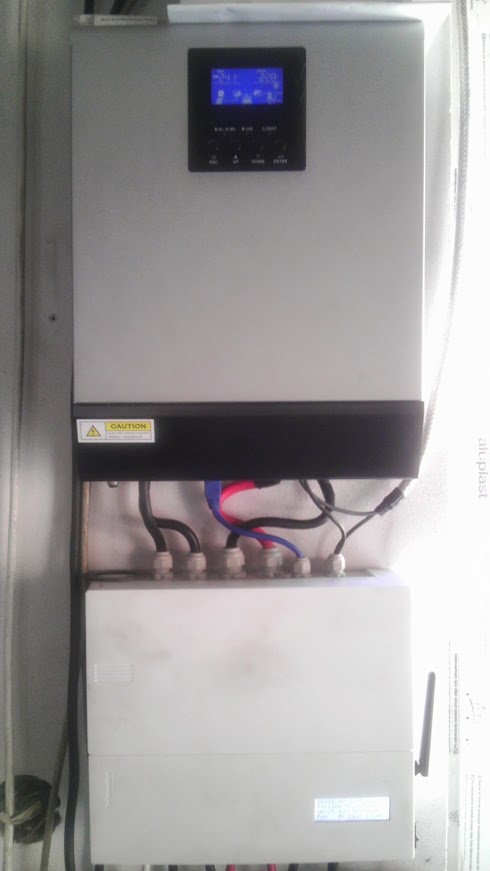

Moja zostava + 24V/280Ah trakcne akku

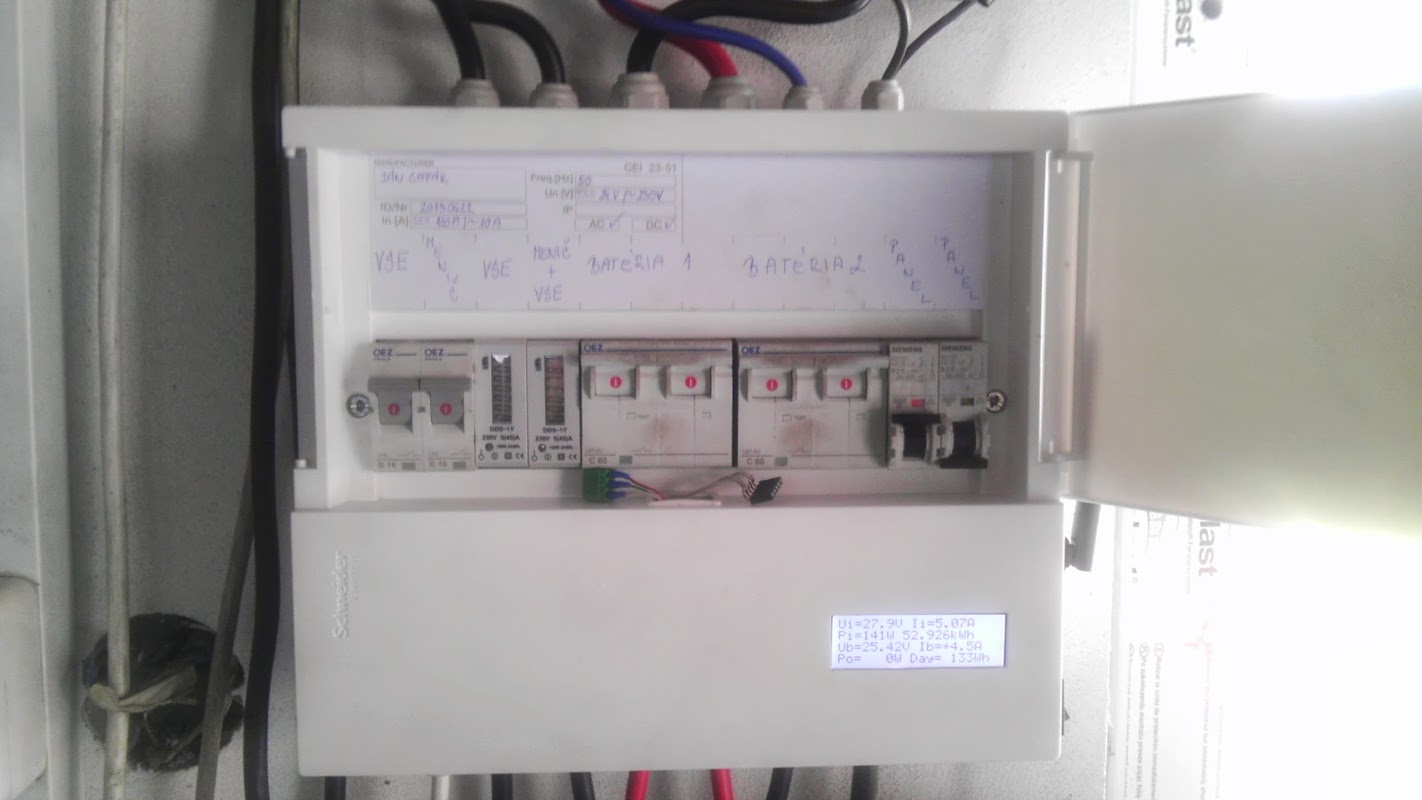

Rozvadzac v ktorom je umiestneny aj logovaci modul
Menic ma aj komunikacnu linku (RS232) ktoru som samozrejme hned vyuzil a kedze som sa nedostal k popisu protokolu tak som si komunikaciu musel odchytit a rozlusit :comp: . Vyrobil som si vlastny logovaci modul ktory komunikuje s menicom (+nejake prudove hallove sondy) a data posielam sem na http://www.mypower.cz :) pomocou pridavneho wifi modulu kedze v garazi nemam metalicke vedenie na pripojenie do internetu (modul mi obcas robi problemy :(, chce to este vyladit).

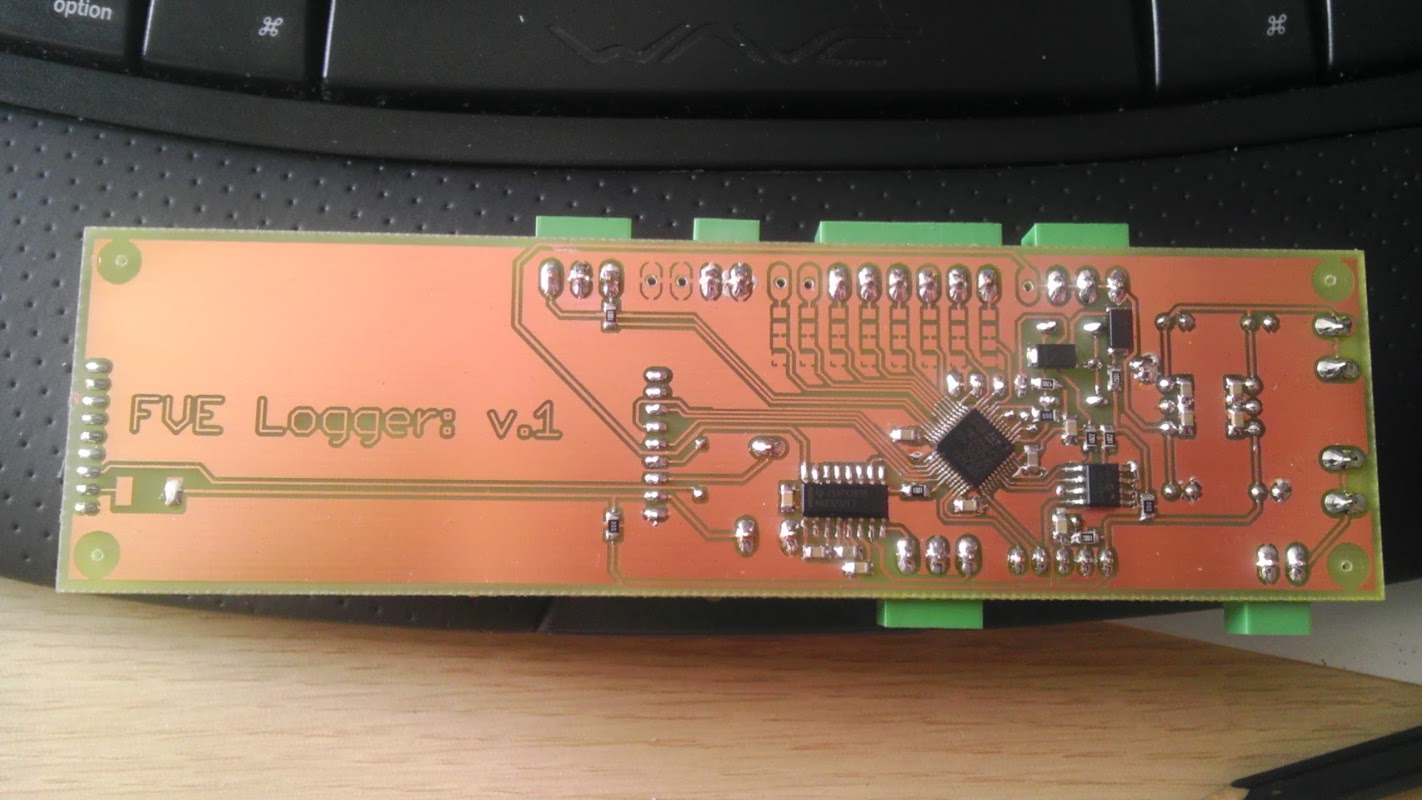

Doska loggera s 32bit. STM-kom

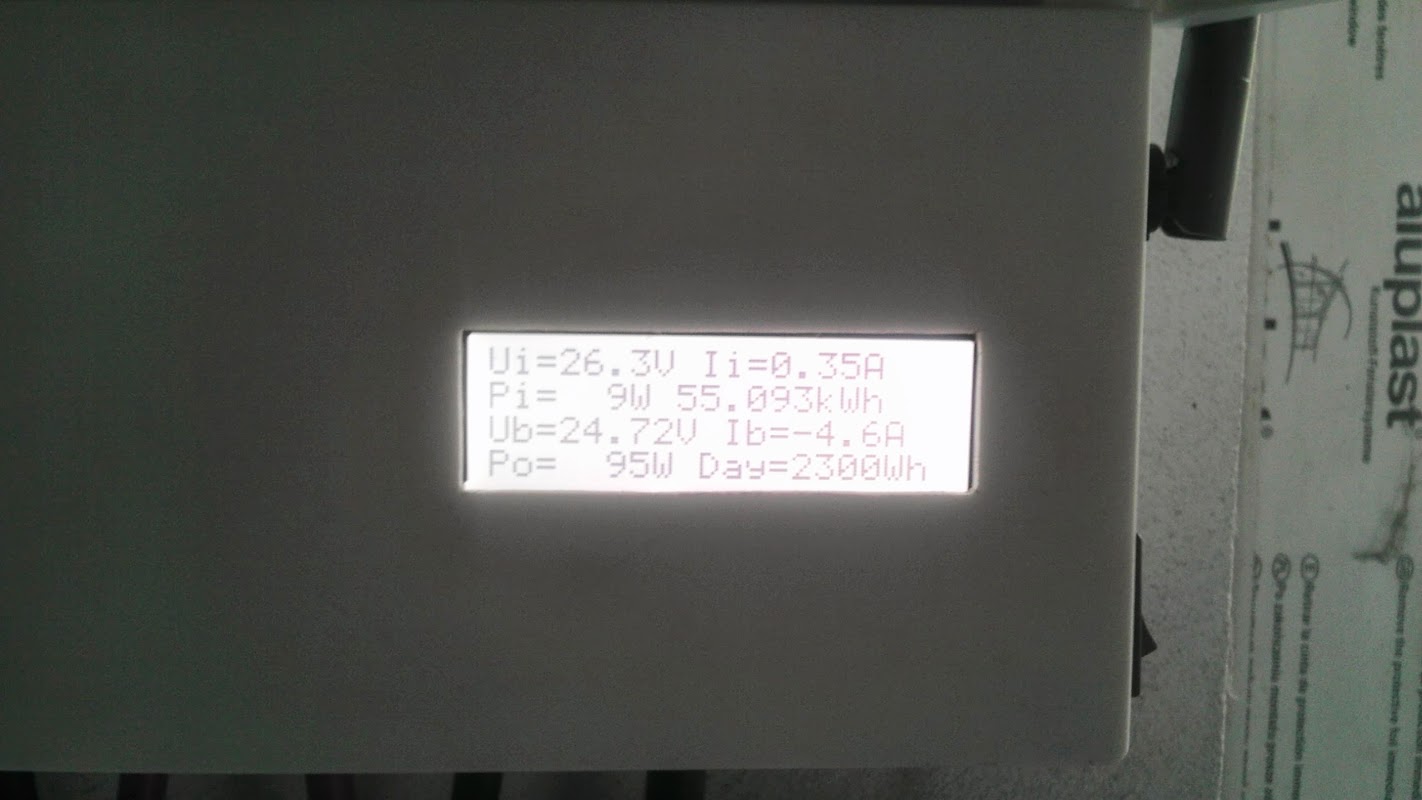

LCD panel loggera
Tak z mojej FVE je to asi zatial vsetko, ale dalej pracujem na vyrobe elektriny priamo z tepla ako je to uvedene aj v clanku https://forum.mypower.cz/viewtopic.php? ... 855#p20855 :write:

Vsetkym prajem vela slnka *sun* :)
*sun* :arrow: ::pv:: :arrow: *batt* :arrow: :home: :arrow: :comp:
Uživatelský avatar
Lui
Příspěvky: 1245
Registrován: pon srp 08, 2011 3:14 pm
Lokalita: Senec
Systémové napětí: 48V
Výkon panelů [Wp]: cca 35kwp
Kapacita baterie [kWh]: malá
Bydliště: Slovensko

Re: FVE Mixman

Příspěvek od Lui »

Gratulejem.... :yes:
Nádherný systém....
PS:tú dosku toho loggera si navrhoval aj vyrábal sám ?
málo kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 10 x MPPT VT-80 , 4xStuder XTH 8000 vo výstavbe ,
Záloha:180Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 ,victron 350w sinus
Uživatelský avatar
mixman
Příspěvky: 73
Registrován: stř čer 26, 2013 1:50 pm

Re: FVE Mixman

Příspěvek od mixman »

Lui píše:
Gratulejem.... :yes:
Nádherný systém....
PS:tú dosku toho loggera si navrhoval aj vyrábal sám ?
Dakujem,

taketo dosky (samozrejme aj schemy) navrhujem a vyrabam sam, ak je potrebne tak aj na zakazku ;) :comp:
*sun* :arrow: ::pv:: :arrow: *batt* :arrow: :home: :arrow: :comp:
Uživatelský avatar
Lui
Příspěvky: 1245
Registrován: pon srp 08, 2011 3:14 pm
Lokalita: Senec
Systémové napětí: 48V
Výkon panelů [Wp]: cca 35kwp
Kapacita baterie [kWh]: malá
Bydliště: Slovensko

Re: FVE Mixman

Příspěvek od Lui »

Máš súkromnú správu...
málo kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 10 x MPPT VT-80 , 4xStuder XTH 8000 vo výstavbe ,
Záloha:180Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 ,victron 350w sinus
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: FVE Mixman

Příspěvek od Pan Taum »

Jakou spotřebu naprázdno z baterií má axpert mks 24V 2,4kW? Co jsem hledal na netu, tak jsem našel samá šílená čísla jako 50 W až 90 W, je to pravda?
Uživatelský avatar
mixman
Příspěvky: 73
Registrován: stř čer 26, 2013 1:50 pm

Re: FVE Mixman

Příspěvek od mixman »

Mne to taha 0,8-0,9A na 24V cize cca 20W co nieje malo ale ani tak strasne vela :) a pri st-by rezime (menic v impulznom rezime) to moze byt tych 10W
*sun* :arrow: ::pv:: :arrow: *batt* :arrow: :home: :arrow: :comp:
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: FVE Mixman

Příspěvek od Pan Taum »

A má to i nějaký odběr naprázdno ze sítě?
Uživatelský avatar
mixman
Příspěvky: 73
Registrován: stř čer 26, 2013 1:50 pm

Re: FVE Mixman

Příspěvek od mixman »

Z DS to nema ziaden odber, mam tam zaradeny aj elektromer a zatial (2 mesiace) 0.00 kWh :) odber zo siete to ma iba pri bypasse alebo pri nabijani akku pri kritickom stave takze zatial som spokojny :)
*sun* :arrow: ::pv:: :arrow: *batt* :arrow: :home: :arrow: :comp:
mobilik
Příspěvky: 2679
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: FVE Mixman

Příspěvek od mobilik »

Ahaho, bruzdam si tak po fore a na co nenarazim.
Mixmanko drzim palce s FVE. :wink: Poriadne dlho ziadnu update. :mrgreen:
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Uživatelský avatar
mixman
Příspěvky: 73
Registrován: stř čer 26, 2013 1:50 pm

Re: FVE Mixman

Příspěvek od mixman »

Ahoj,

veru dlho ziadny update.
Kopec roboty s meranim tak preto malo casu na update stavu elektrarne, no ked sa mi podari premiestnit elektraren z garaze do dielne tak pride urcite aj update, teraz to nieje hodne ani fotiek co by boli na zverejnenie :D
Je to sice plne funkcne ale chcelo by to vsetko trochu ucesat ;)
*sun* :arrow: ::pv:: :arrow: *batt* :arrow: :home: :arrow: :comp:
mobilik
Příspěvky: 2679
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: FVE Mixman

Příspěvek od mobilik »

Hehe, perfekcionista ako vzdy. :-)
