shořený SSR relé

[swen77]

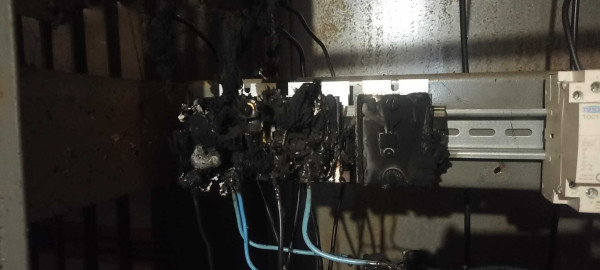

Ahoj lidi, sluníčko začalo zase pořádně pracovat a tak jsem se pustil do vytěžování. Ráno jsem zapojil dvě SSR AA 25A relé na dva bojlery. Po zapojení vše fungovalo a tak jsem to nechal žit svým životem. Večer jsem šel zkontrolovat systém a našel jsem tuto spoušť. Obě relátka shořený a pro jistotu vzali sebou i to třetí nezapojený. Asi aby mě to už víckrát nenapadlo.
Možná jsem se nějaké chyby dopustil já, to nevylučuji žádnej učenej z nebe...
Relé jsem zapojil tak jak bych zapojil stykač. Spínal jsem fázy 2KW tělesa cca 8,5 A. Na svorku 1 jsem zapojil vstup, výstup na dvojku.
Možná jsem udělal chybu při zapojení svorek 3 a 4. Tam jsem na 4ku dal fázi a 3ku dal nulu. Na většině schémat to je opačně. Bylo to tímto? Ale ze začátku vše fungovalo normálně. A možná je chyba, že k řízení jsem používal spínáni nuly místo fáze, a taky ty chladiče byly vodorovně místo svisle a nebyl tam ventilátor. A din lišta je uzeměna a má stejný potenciál jako nula. A ovládací napětí bylo plných 240V. A ještě jsem se dočetl že by mohlo vadit že jsem sepnul bez zátěže neboť termostat už těleso odpojil.
Má někdo tušení kde je problém, kde se stala chyba? Děkuji za pomoc rád bych se naučil SSR používat bez zbytečných požárů.
P.S: Ještě jsem se dočetl že změnou ovládacího napětí se dá regulovat množství přenášeného výkonu. A nebo platí že k sepnutí stačí napětí 80-250VAC v případě AA, DA tam má 3-32VDC. (to jen když už to tady řeším) Děkuji

[Soban]

Já bych typoval čínský padělek.....

Kdes je kupoval a jaké měly označení....

U toho nezapojeného jde zjistit co tam je za polovodič? Skus to vykuchat.....

[swen77]

To nebyl čínskej padělek. To bylo made in China.
JUYORON SSR-25 AA
https://a.aliexpress.com/_Ext8EEt

[gupa]

Když se nato dívám, nechybí tomu něco? Třeba chladič pro chlazení.

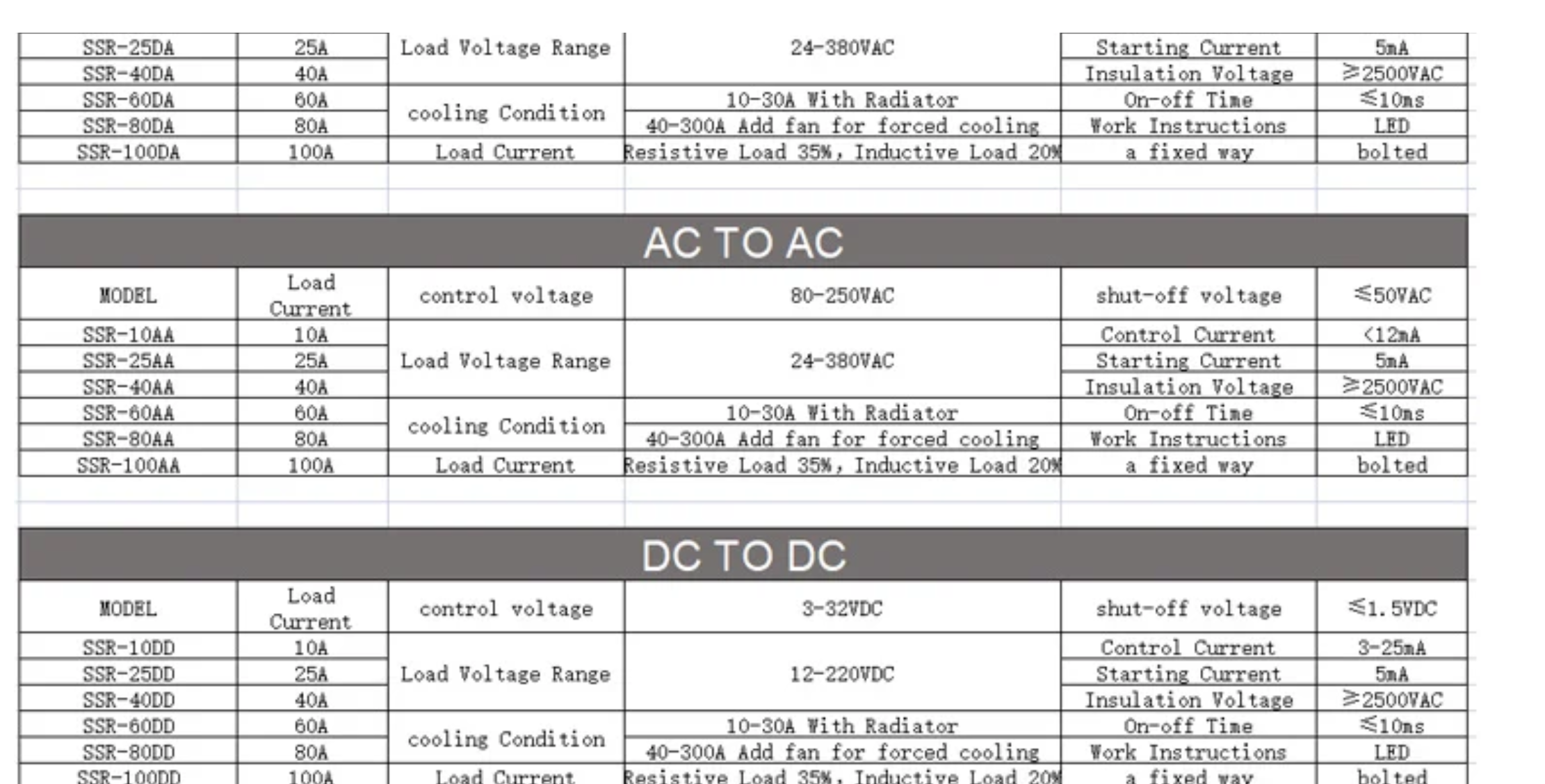

A prodejce píše, že do určité výše ampér chladič, nad určité ampéry nucené chlazení. Může mi někdo vysvětlit ty procenta rezistentní zátěže a procenta induktivní zátěže? Spirála je co? 100% rezistor?

[swen77]

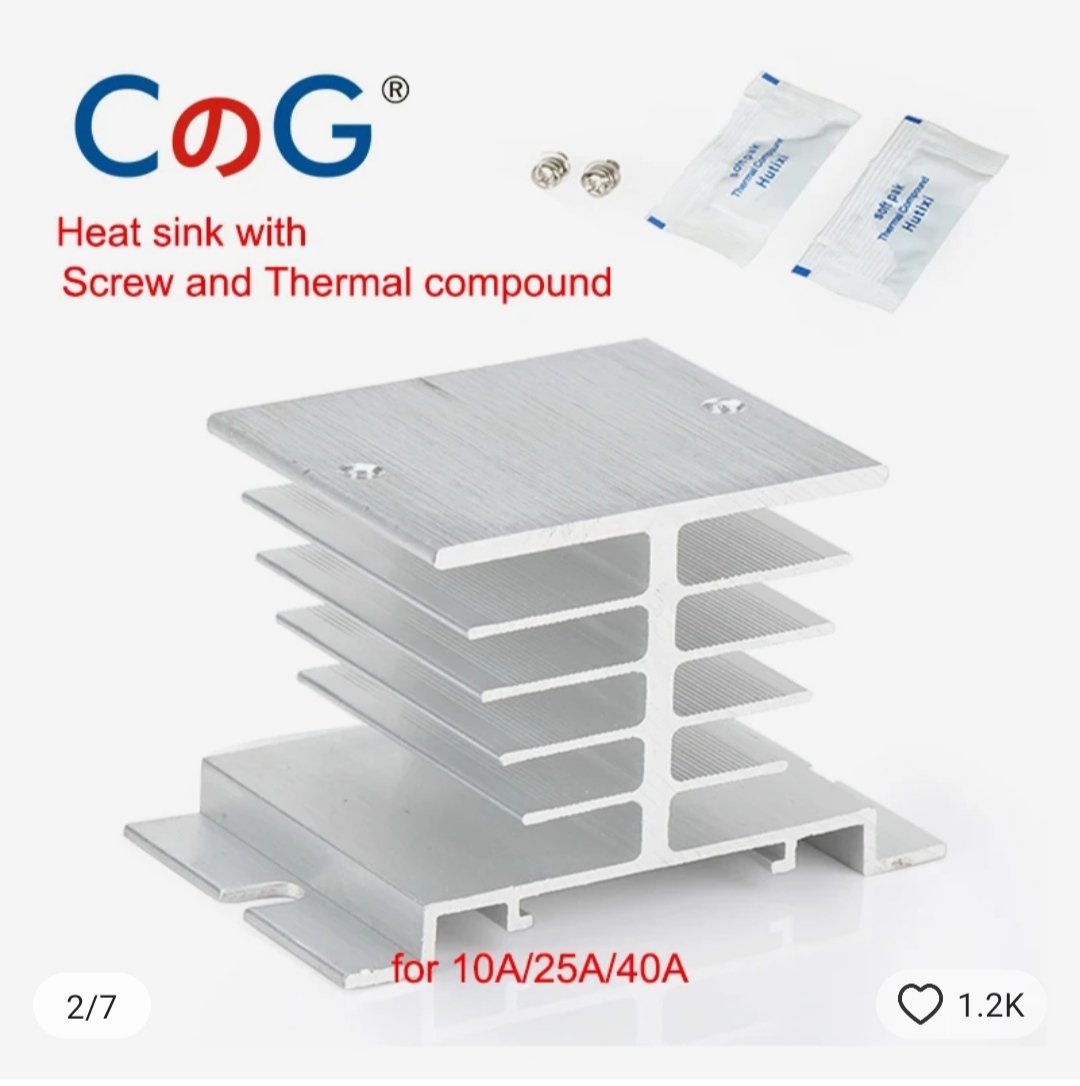

Chladič tam je, jen není zřetelně vidět. Ale je to tento viz obrázek.

[cipis]

Pozarni cidlo nezafungovalo?

[swen77]

A to by pomohlo jak?

[Soban]

Pokud se ti podaří přečíst typ polovodiče, můžem zjistit na kolik A to je.

Já bych to typoval tak na 5A a prostě se to upeklo.

[lubos]

Zřejmě špatně zapojeno.


[cipis]

Že bys to nezjistil až večer ...
Ono jsi to také mohl zjistit podle toho, že ti volají hasiči nebo policajti nebo tak něco.

A to by pomohlo jak?

[gupa]

Lze to očouzené relé nějak kuchnou a vyfotit součástky na a okolo PCB co tam jsou? Pokud něco chybí jako můstek a místo něj jen dvě diody, filtrace před a za, řešením by mohlo být galvanické oddělení řízení, jeho vyhlazení, snubber na výstup, nějaký MOV, atp. CHtělo by to ale vidět ty přítomné součástky co jsou okolo spínání jak se ta verze AA vlastně řídí a jak se řeší překmity, který se pouští zpět do řízení. Podle mne to chce víc než jen propojit jak stykače.

[glottis]

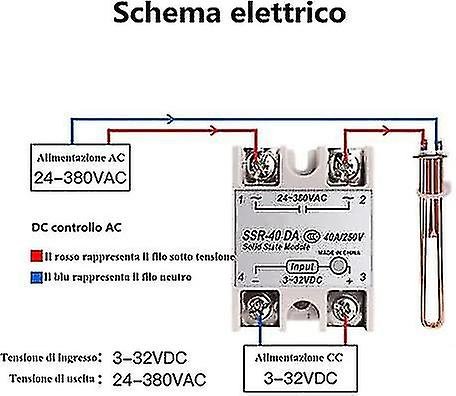

Zřejmě špatně zapojeno. SSR.jpg

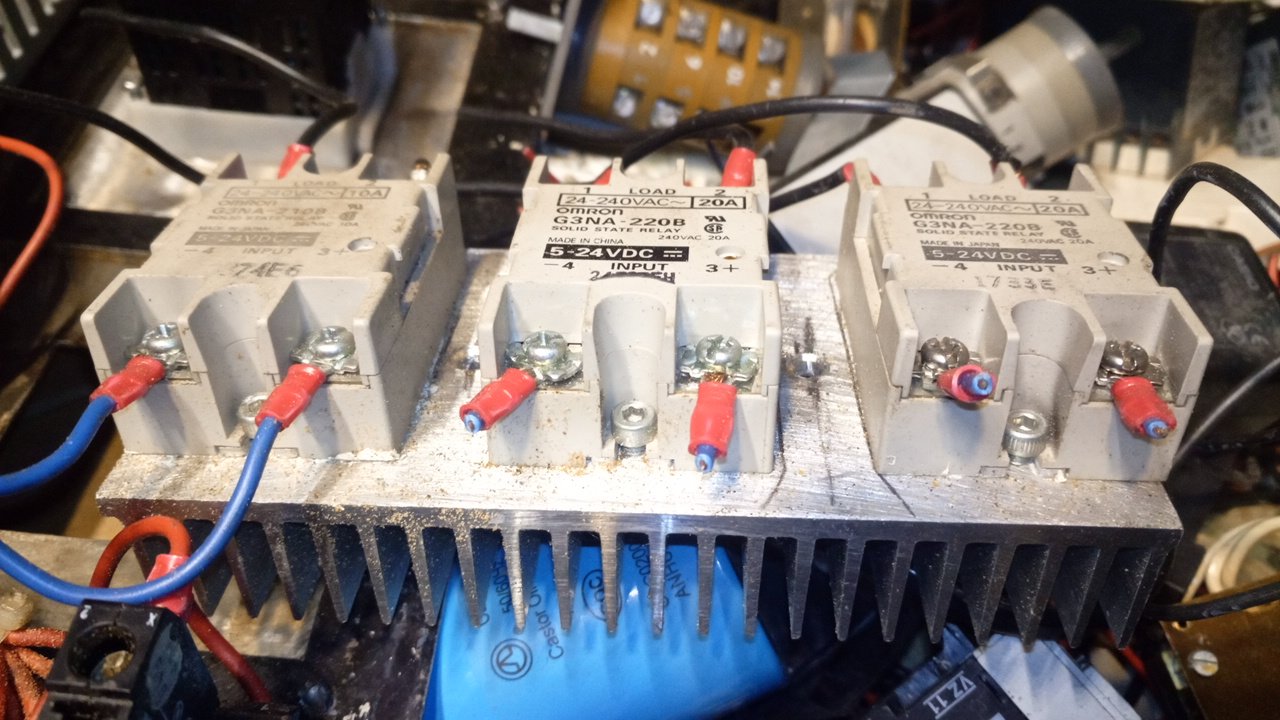

SSR je jedno jak zapojis. Tím to není

[swen77]

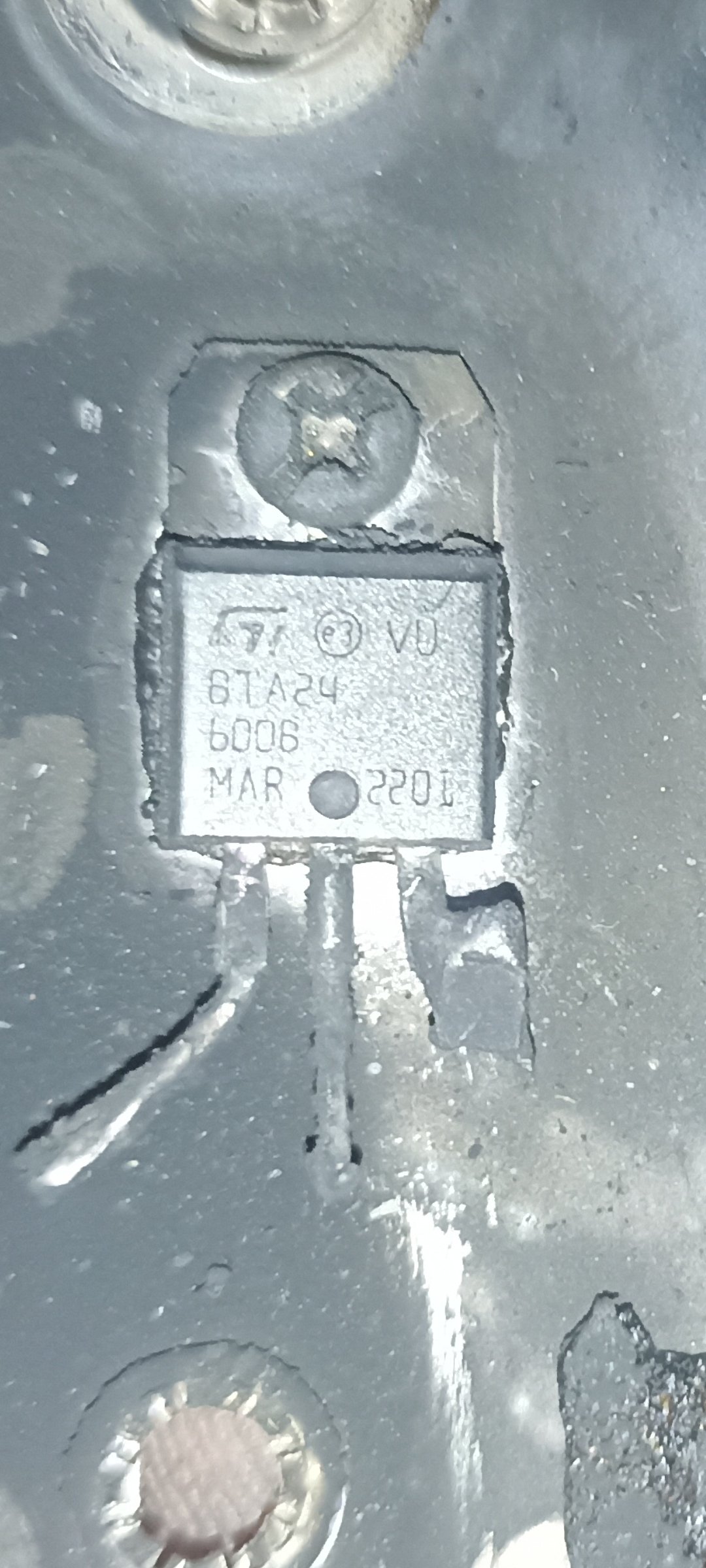

Tak jestli vám to něco řekne...

[skybor]

Zřejmě špatně zapojeno. SSR.jpg

Byla to verze AA. Takže asi zapojeno OK. Ale těch čínských 25A bude fakt málo. Mi sice jede SSR Fotek 40A i bez chladiče do zátěže 1,5kW v pohodě přes půl roku. Ale teď jak začíná sluníčko řádit, už ho budu dávat taky raději na chladič. Je třeba brát to čínské A spíš jako 0,1A.

[swen77]

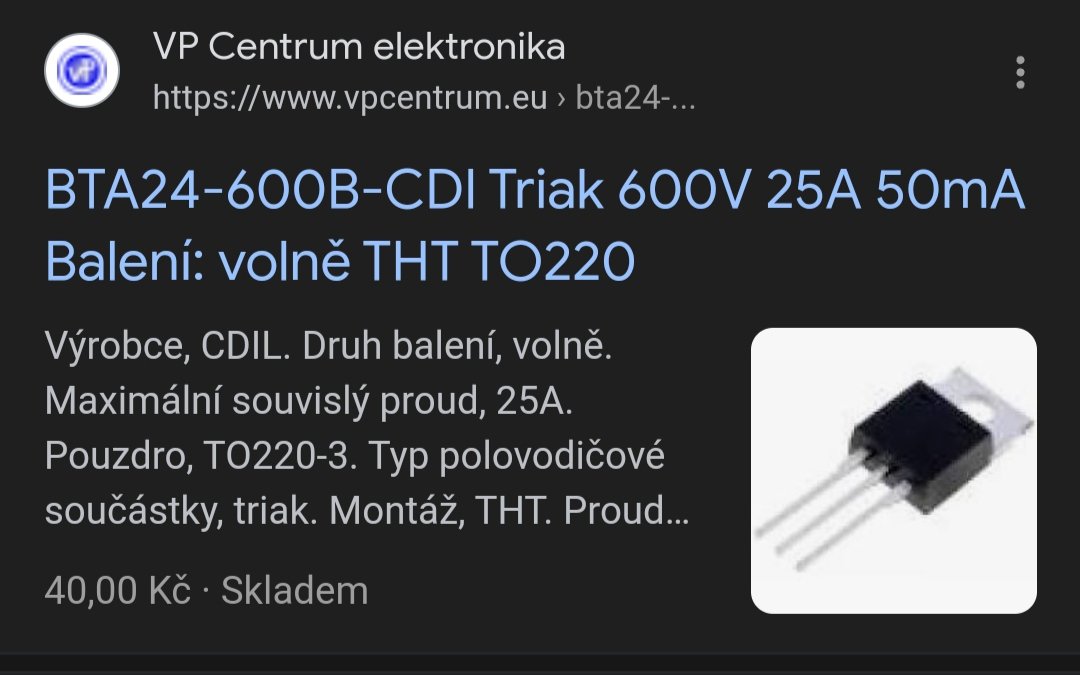

Tak jsem vygooglil toto.

[skybor]

Ale číňan tam určitě nedá originální součástku za 40Kč, aby to pak celé prodal za 80Kč

Podívej se na to tvoje. Verze 10A, 25A i 40A stojí skoro stejně. Proč asi.

[swen77]

Jenom vycházím z parametrů na tom triaku.
Ale našel jsem doma 40A DA. Vstupní napětí 3-32VDC. Jak velký napětí potřebuji a jak čistý? Mám třeba trafíčka 12V k Led páskům stačilo by to. Nebo tam pro plný otevření musí být 32V.

[skybor]

Pro otevření klasického DA SSR by mělo stačit napětí z rozsahu (3-32V). Tedy to 12V DC by mělo být OK.

[lubos]

Omlouvám se . Nevšiml jsem si že šlo o AA . Ale stejně by bylo dobré vědět jak bylo zapojeno.

[swen77]

A to sepnutí bez zátěže nebo když bojler vypne termostat, to vadí?
