DIY 3kW Arduino MPPT Solar Charge Controller ESP32

[rottenkiwi]

Asi po 600 testovacich hodinach sa mi podarilo dosiahnut 400 kWh
na DIY MPPT, zajtra maju prist ADS1115, tak sa pustim do vyroby 2. prototypu.

https://youtu.be/xGAzJuCmUVg

[rottenkiwi]

Takze mi prisiel oznam, ze balik nedorucitelny. Plati sa za 19.6 € clo a dan ?

[PetrDubi]

Nevím jak v SR, ale v ČR se ze zásilek poslaných ze zemí mimo EU platí DPH vždycky a clo snad od 100€. To DPH u Vás budou určitě chtít taky, protože to osvobození do 25€ bylo celoevropský nařízení a to už je pár let zrušený.

[TomHC]

Ja som ešte neplatil nikdy (klop-klop), všetko ide buď cez Liége / Belgicko a potom klasicky Slovenská pošta, alebo cez Maďarsko a SPS kuriér až ku dverám. V oboch prípadoch sú balíky preznačené, pri SPS aj trojmo preznačené. Na Ali sa dá stiahnuť aj faktúra, ktorú vieš doložiť na colné konanie ak by bolo treba.

[glottis]

zalezi kde to kupujes. Aliexpres a bangood a dalsi si dph prirazi a pak to nejak resi za tebe takze to ty pak uz neplatis. Jen pokud bys presahl limit cla. Pak by clil.

[rottenkiwi]

Takze balik prisiel, nic som neplatil, ta SMS co mi prisla, to bola FAKE sms.

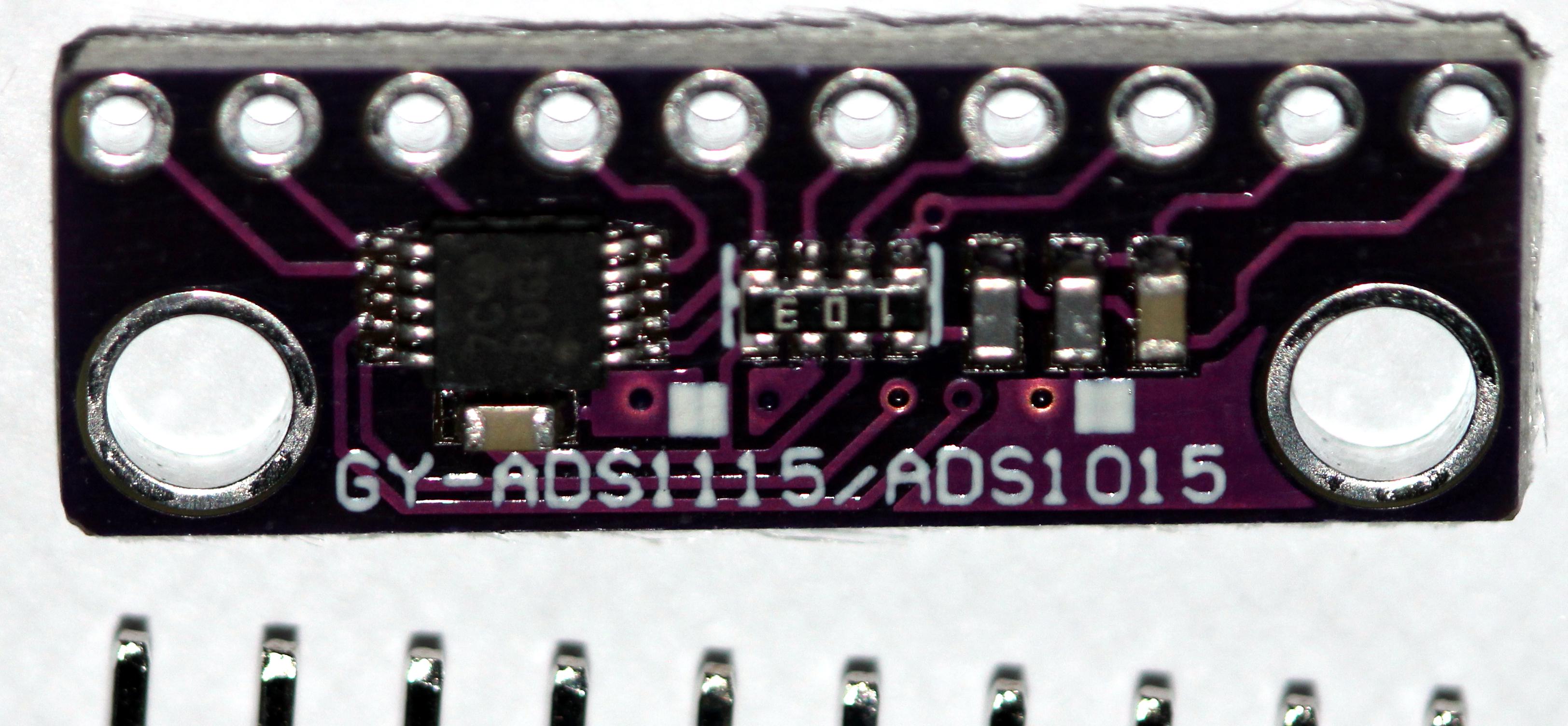

Mate nejake "udelatko", ktorym testujete vsetky kanaly ADS1115 ?

.

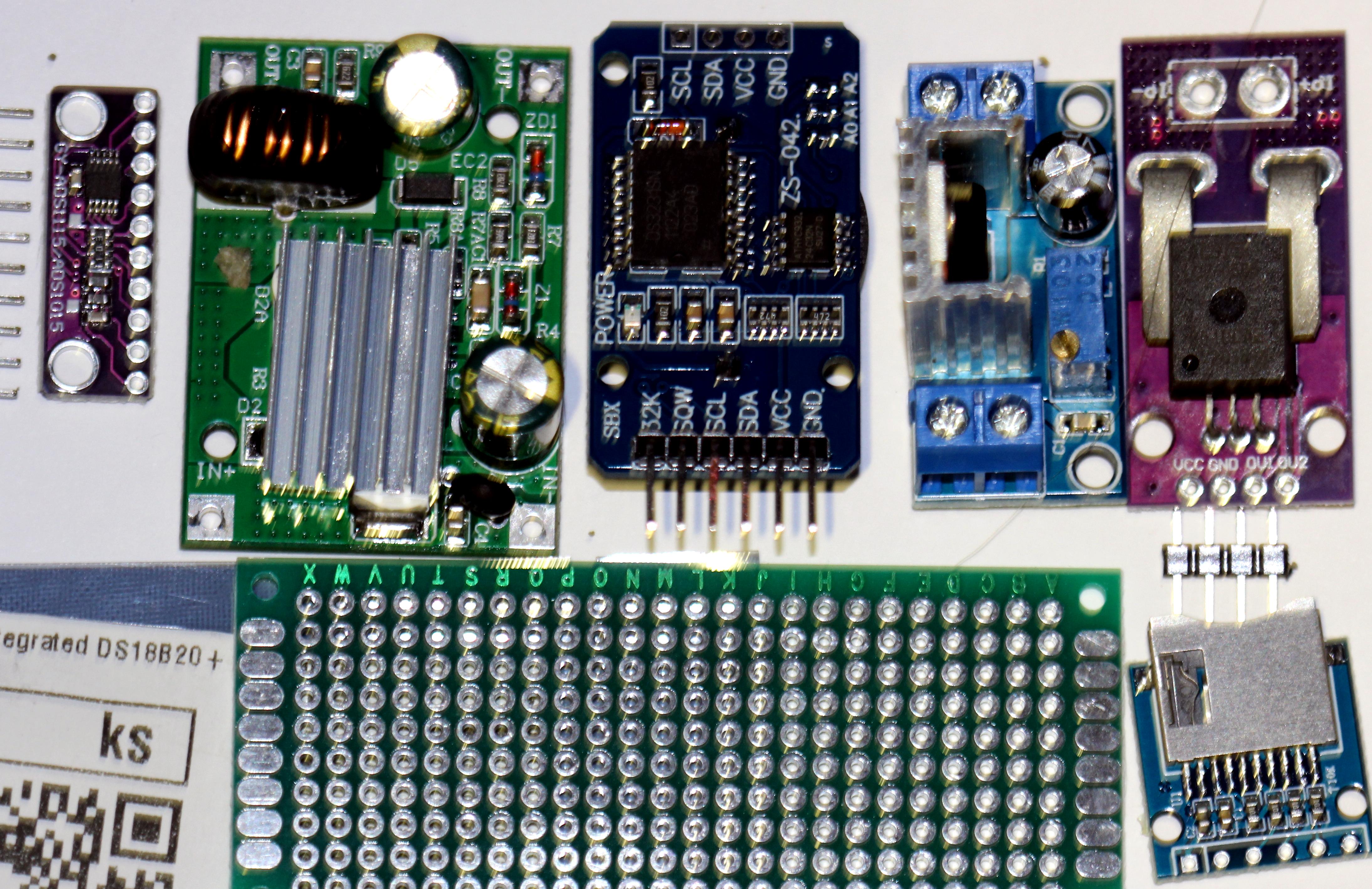

Suciastky sa pomaly zberaju, dokoncim drevo a zacnem kompletovat 2. prototyp.

.

[hibiki]

To vpravo nahore je predpokladam proudovy senzor, to je nejaky ACSXXX?

[kodl69]

jasně, ACS758 nebo tak nějak, údajně do 200A, ale to už asi ty vývody budou červeně svítit...

[rottenkiwi]

Je to ACS758 50 A BI s tymi mam najviac problemov, len 3 prisli OK, ostatne FAKE.
Musi sa tam dat hruby Cu drot, potom odvadza teplo a nehreje sa to.

Musim urobit styri moduly:
1, modul napajania
2, modul merania + zaznam na SD + audio zosik na hlasove odkazy + hodiny RTC
3, modul driverov + diody + odpory na gate
4, modul snubberov

[hibiki]

Diky, koukam, ze originaly jsou hodne drahe

[rottenkiwi]

Dnes cez regl tecie 49 - 50 A, chce to dalsie panely aby som mohol testovat na 70 - 80 A.

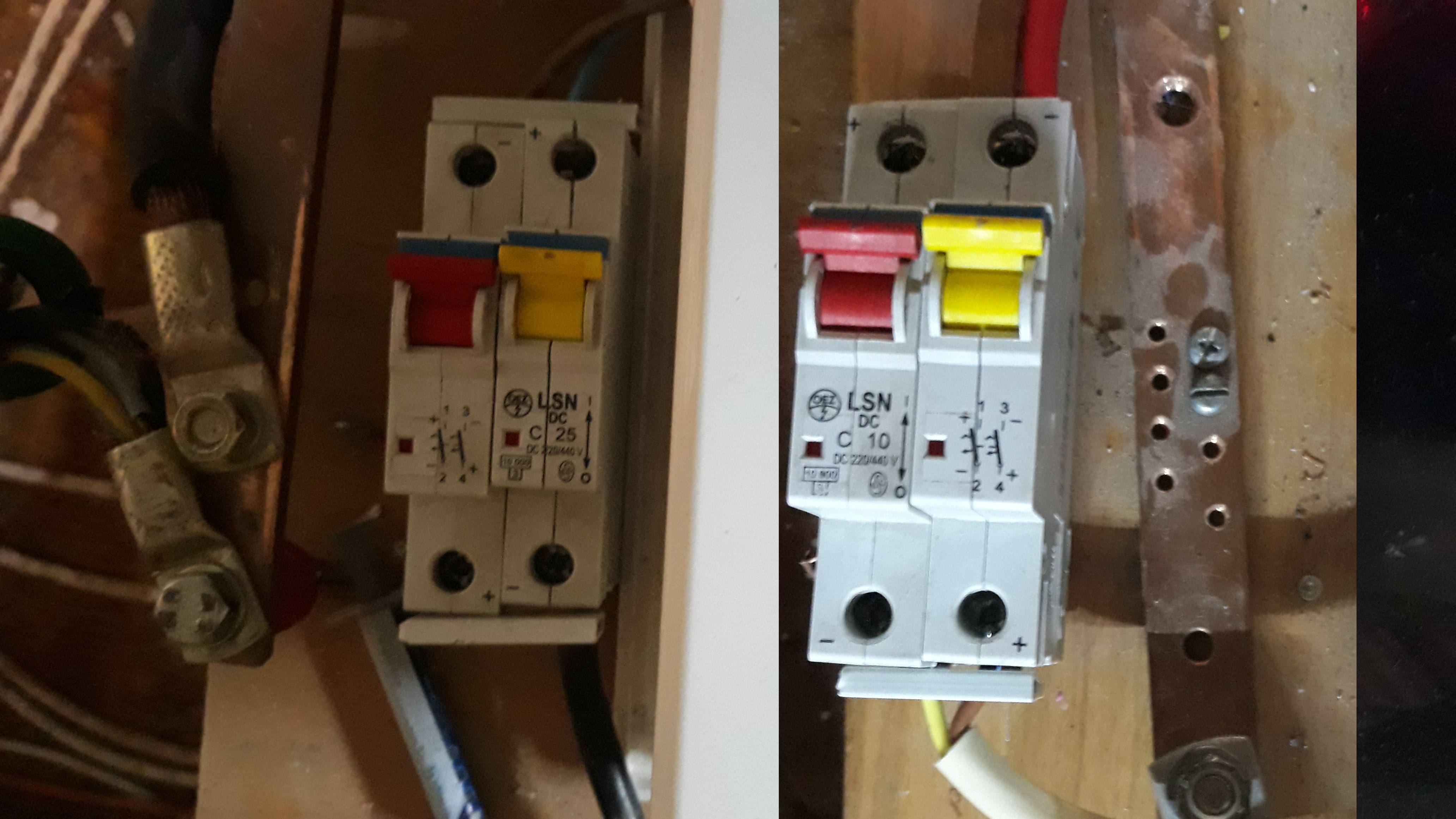

NA kazdej FAZE mam 25 A DC istic a tie sa pri 25 A uz dost hreju.
Takze to chce 40 A DC istice, kazdy na jednu fazu.

Teplota chladicov FET-ov 34 - 37 *C. V izbe horuco, lebo peciem chleba.

https://youtu.be/GlEnjYbf4Zo

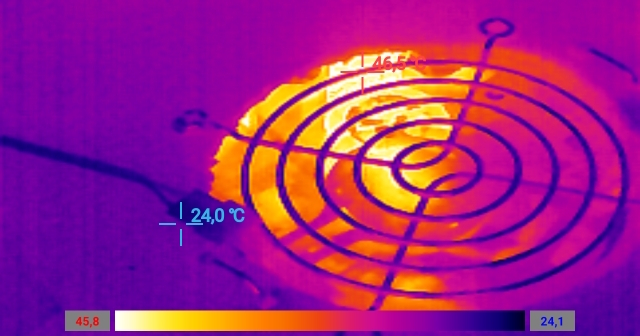

Pri 50 A cely den sa uz hreje vsetko:

.

.

[Migel]

Unas tieklo 65A a piekol sa tiez chlebik ale uz chlebik neni a netecie ani 65A

[PetrDubi]

U nás dneska teklo do baterky i 83A

[rottenkiwi]

NO ja skusim zajtra pridat 2 panely a niekde pohladat 40 A istice a testovat to na 60 - 80 A.

[rottenkiwi]

Napojil som na DIY MPPT 1710 Wp, co je 65 A pri 26 V LFP

https://youtu.be/B9b2WZU9S1o

No ale nemam Slnko, musim cakat.

.

[rottenkiwi]

Tak som dnes dostal zo 6 horucich panelov, max. 49 A.

https://youtu.be/UxlsnC8FZdA

Takze musim niekde zohnat 2 panely a napojit na regl 8 panelov.

[rottenkiwi]

Je rano, panely este nie su optimalne orientovane, robime 63 - 64 A.
Uvidime, ci sa dnes dostanem na 80 A, dal som tam 8 x 285 Wp na ten rergl.


https://youtu.be/889UHeSdm54

,

.
Pri 64 A OUT condy maju 46 *C a fety do 34 *C

.

[rottenkiwi]

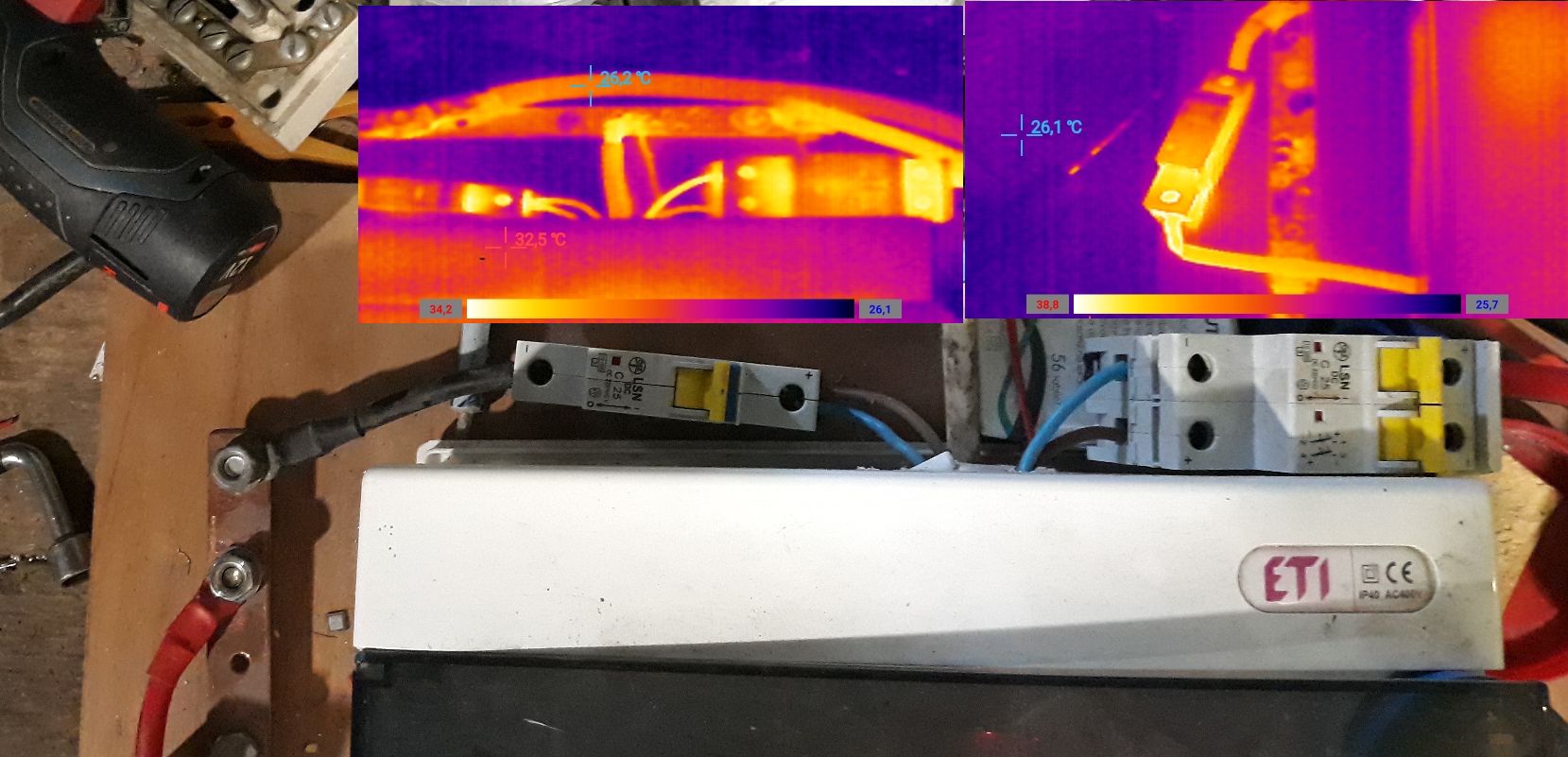

Pri 72 A OUT sa uz FET-y hreju na 39 *C a istice na 45 *C

.

[glottis]

mas tam u kondu i keramiky? By to mohlo pomoct cast proudu vest pres ne.

[rottenkiwi]

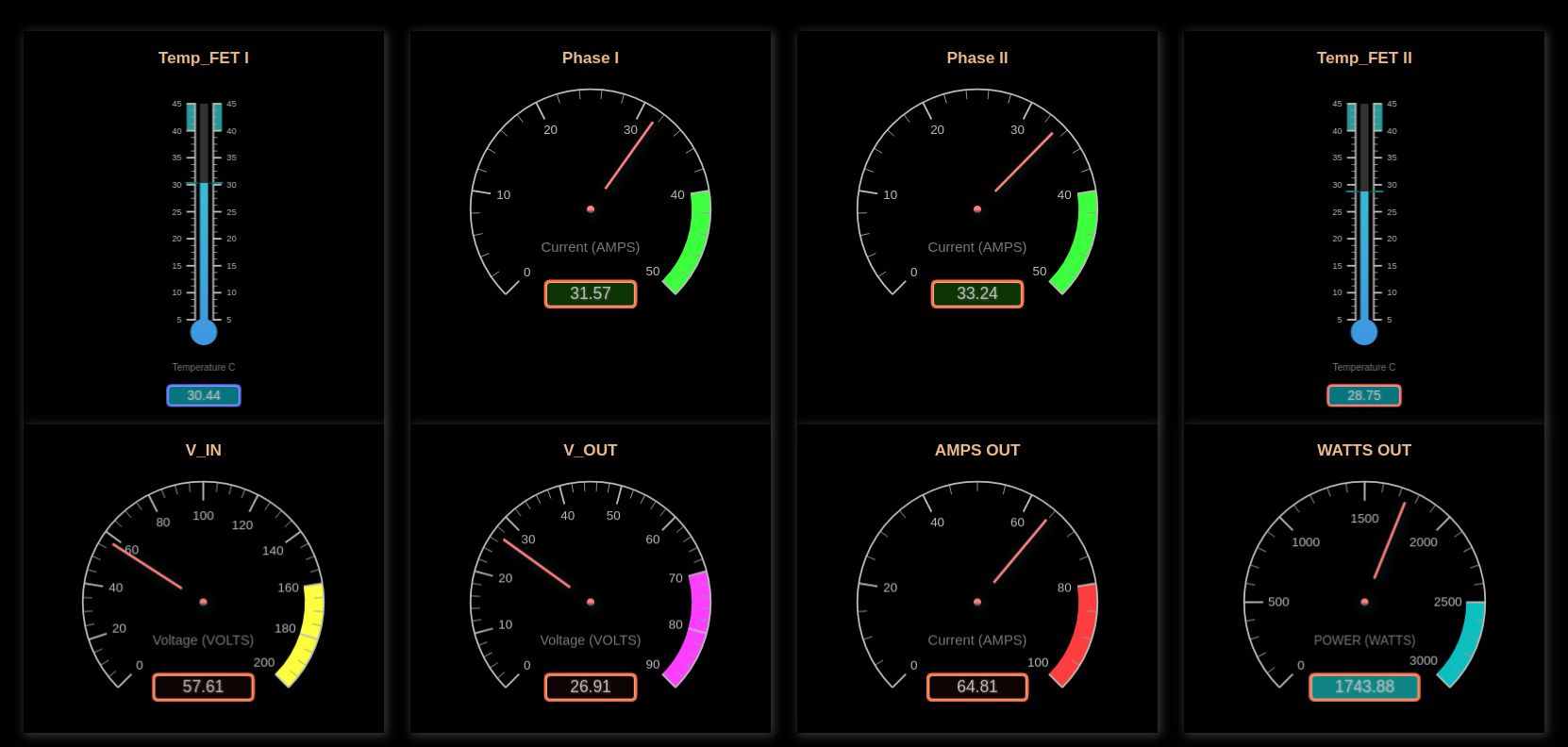

71 A continualne FETy 39 *C pri 40 *C mam nastavene vypnutie, kvoli testom. / ochladne na 30 *C a pokracuje /
NO lenze mam pokazene PC, kde mam zdrojaky a IDE, tak to skompilujem
az zozeniem novu dosku AM4.

https://youtu.be/PcLEhk9JVyE

Nemam tam keramiku, len nejake film caps.
V dalsom prototype mam na 2x ripple current.

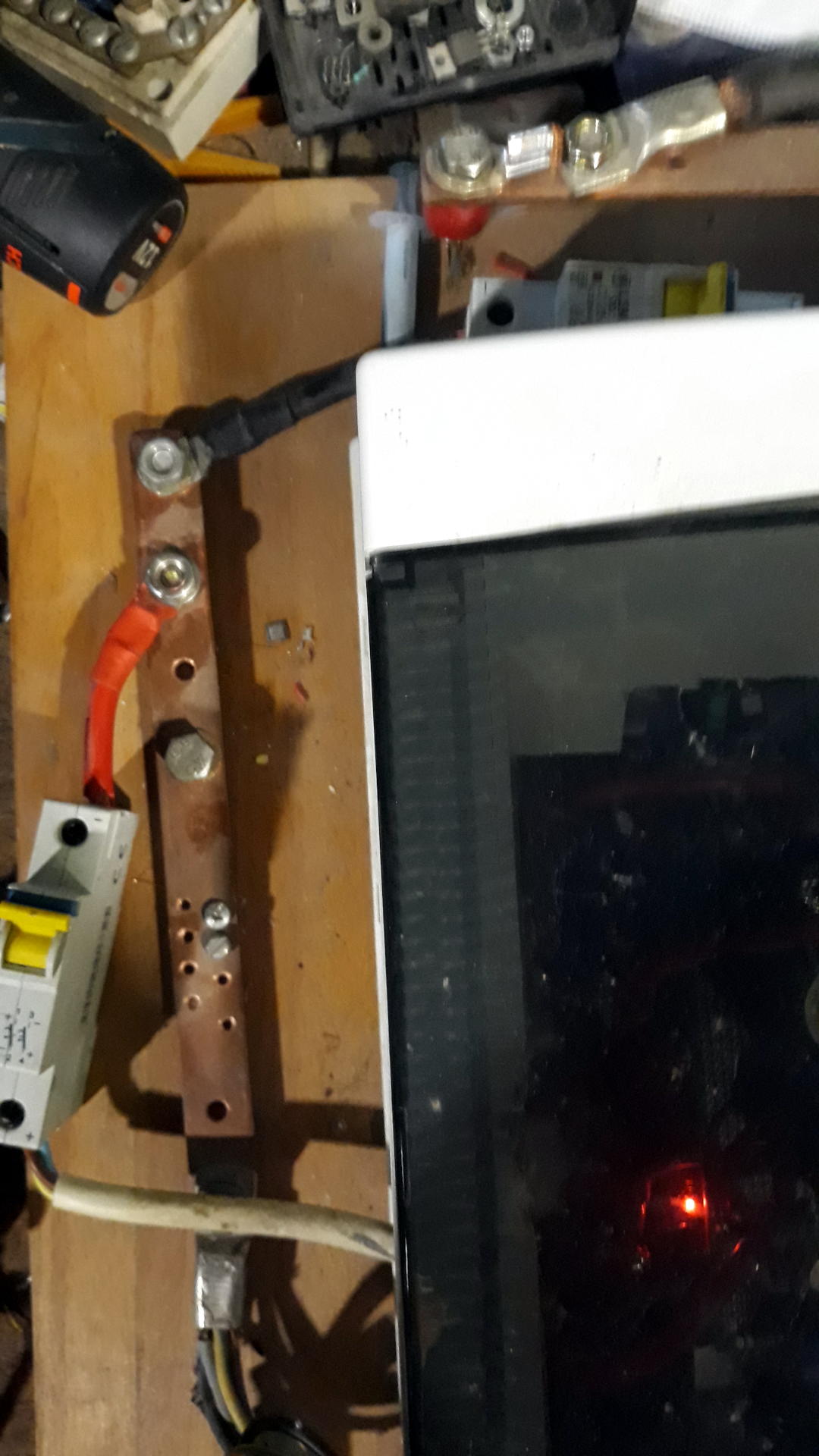

Nemam poriadne istice ani 16 mm2 Cu, Vsetko sa pri 40 A na fazu hreje.

.
