Re: Migelova elektrárna

Nový příspěvek od Migel »

Teraz len rozmyslam...dobre?! :lol:
Teoreticky by islo pouzit aj zapojenie s dvomi prevodnikmy MAX485?Jeden pre esp a potom pre kazdu bms jeden.A bude to galvanicky oddelene?
Zapojenie takto :

Esp32 piny Rx,Tx,Gnd,Vcc --> na piny Tx,Rx,Gnd,Vcc prevodnik pre Esp, a z pinov A,B --> na piny A,B prevodnika Bms, a z pinov Gnd, Vcc,Rx, Tx --> na BMS.

To by mohlo fungovat nie?.
Je to len myslienka..
Prevodniky z bms zmenia signaly na rs485 a prevodnik esp zase naspet z rs485 na uart.

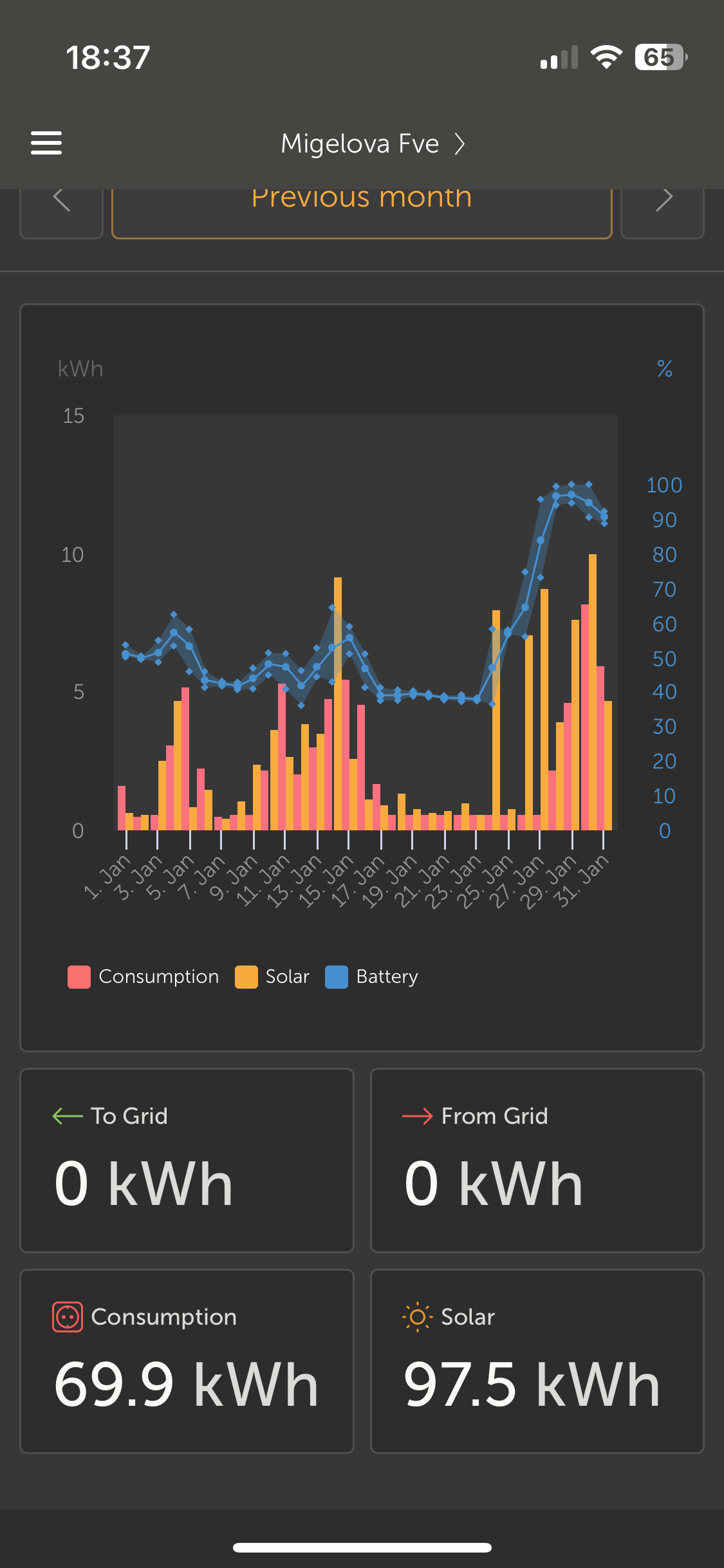

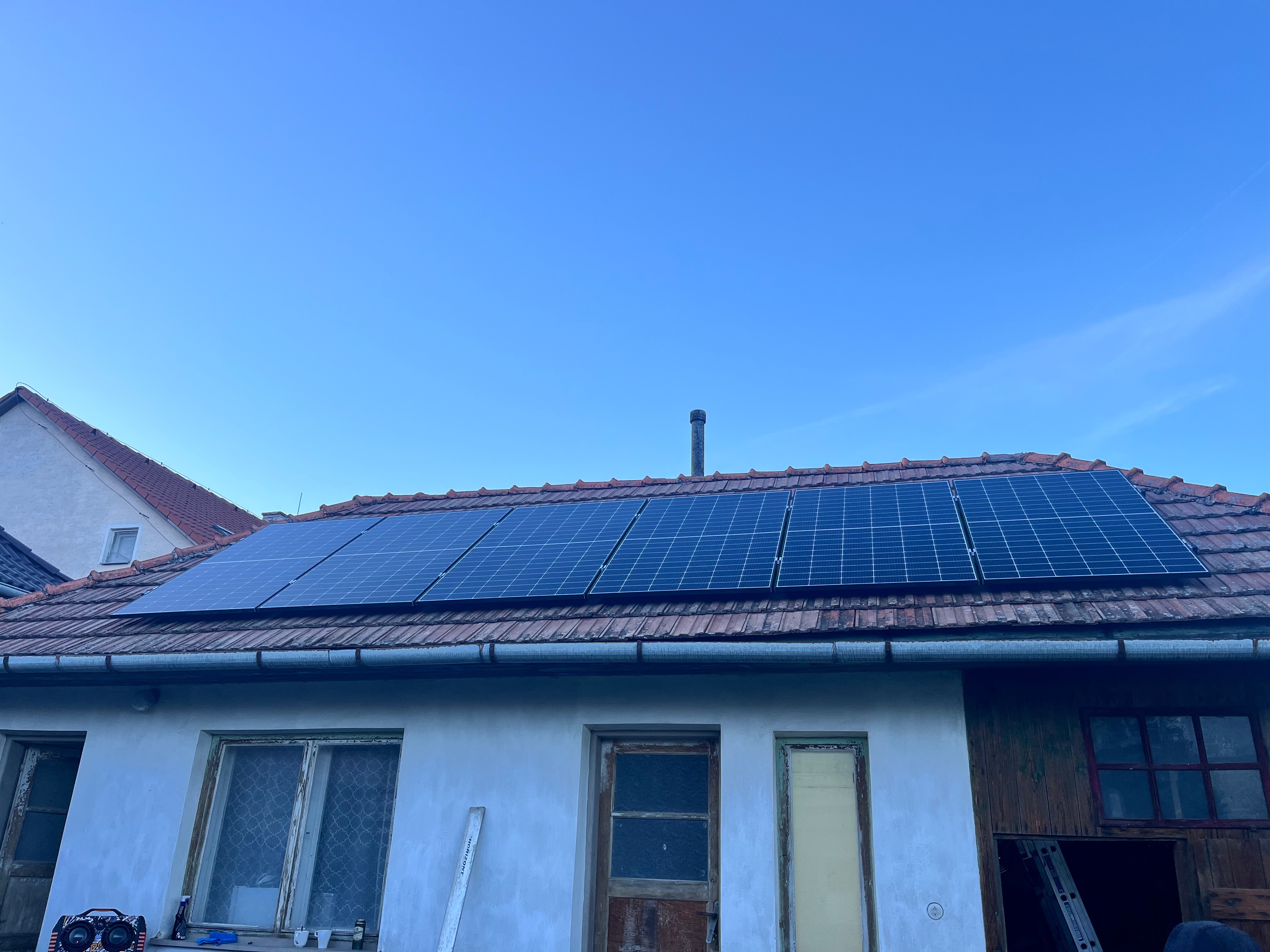

10 x Jasolar 380W 2s5p 3,8kWp JZ
1x Epever 8415 AN
2x MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania (rozširovania)
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2111
Registrován: pát lis 11, 2022 8:14 am
Reputace: 290
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Migelova elektrárna

Nový příspěvek od TomHC »

Max485 nie je izolovaný! Izolovaný je napríklad ADM2483 alebo ISO1410B.
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 8.8 MWh AC
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 2111
Registrován: pát lis 11, 2022 8:14 am
Reputace: 290
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Migelova elektrárna

Nový příspěvek od TomHC »

...naviažem na našu internú komunikáciu cez Whatsapp. Ak chceš izolovať UART - a tomu ver, že chceš...! Tak potom takto. Potom na strane ESP32 môžeš pospájať GND, 3.3V aj TX a cez MUX prepínať RX.
Přílohy
2x MUST PH1800 5.5kW, 8.85kWp V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 01/2025 = 8.8 MWh AC
Nahoru
kodl69
Příspěvky: 7767
Registrován: sob črc 19, 2014 8:56 pm
Reputace: 945
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Migelova elektrárna

Nový příspěvek od kodl69 »

u ESP32 můžeš mít i dav uarty, neměl by to snad být problém. Já někdy dávám k těm ADUM ještě B0505s (0303s, 0503s, 0305s, podle toho jak potřebuju napětí) pro napájení té druhé strany, abych nemusel vytahovat ze zařízení napájení, který tam dost často není na komunikačním konektoru vyvedený.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
