Epever -> modbus -> esp32

[TomHC]

bitmask je podporovaný spôsob --> https://esphome.io/components/modbus_co ... r#bitmasks

Buď sem daj väčší snippet kódu, alebo celý yaml hoci na https://pastebin.com

[Migel]

Nevedel som kde mam toto vlakno dat, kam to zaradit, tak ak by cipis vedel kde by sa hodilo tak kludne to presun ..Mozno niekomu ulahcim cestu kto hlada alebo chce nieco podobne...
A teda k veci..Po niekolkych pokusoch a omyloch a skoro dva mesiace hladania, nahravania (Tomasovi dakujem za nasmerovanie v esphome) sa mi podarilo rozchodit vycitavanie dat z obidvoch mojich epeverov cez modbus do esp32 a nasledne cez mqtt do nodered.
Nie som v tomto programovani moc dobry ale pomaly sa ucim a teda je to celkom chytlave ked sa vam nieco podari ozivit tak ma clovek z toho neskutocnu radost a pokracuje viac a viac..(no lenze casu je teraz menej a menej )
Takze som najskor hladal vsetko o epeveroch a esp cez modbus a nieco nasiel ale nic co by sa mi hodilo.Lebo vsetko co som nasiel, respektive vacsina ludi ma, tak bolo do HA
No a kedze sa s HA este nekamaratim, tak to chcelo trochu uprav..nasiel som cely protokol plus nejake konkretne priklady a dal z tych viacerych variant do kopy funkcny yaml subor.Najskor pre jeden a potom som tam doplnil druhy regl. A ked sa to rozbehlo tak som vybral z toho yaml sekcie, ktore chcem vycitavat.
Oba regulatory 8415AN a 6415AN mam prepojene s ftp kablom a kazdy ma svoje ID.
Z hlavneho regulatora ide z rj45 do prevodnika MAX485 a odtial do esp32.(zajtra sem prihodim aj schemu zapojenia a obsadenie/prepojenie pinov, to len pre niekoho ako ja keby nahodou lebo notbuk mam uz vypnuty)
Konecne vidim oba regulatory naraz bez toho aby som sa nejako musel medzi nimi prepinat napriklad cez bluetoot alebo podobne, a hlavne to uz mam pekne v nodered kde mozem citam uz vyroby a robit si grafy a nieco to pomoze aj automatizacii.Jedine co mi zatial nejde je to ze nedokazem ovladat z nodered Load rele na regulatoroch. Idu spinat zatial iba z weboveho rozhrania esp.Bude to chciet upravit asi ten yaml subor asi...
Zajtra to sem hodim mozno niekto poradi alebo poradim niekomu ja

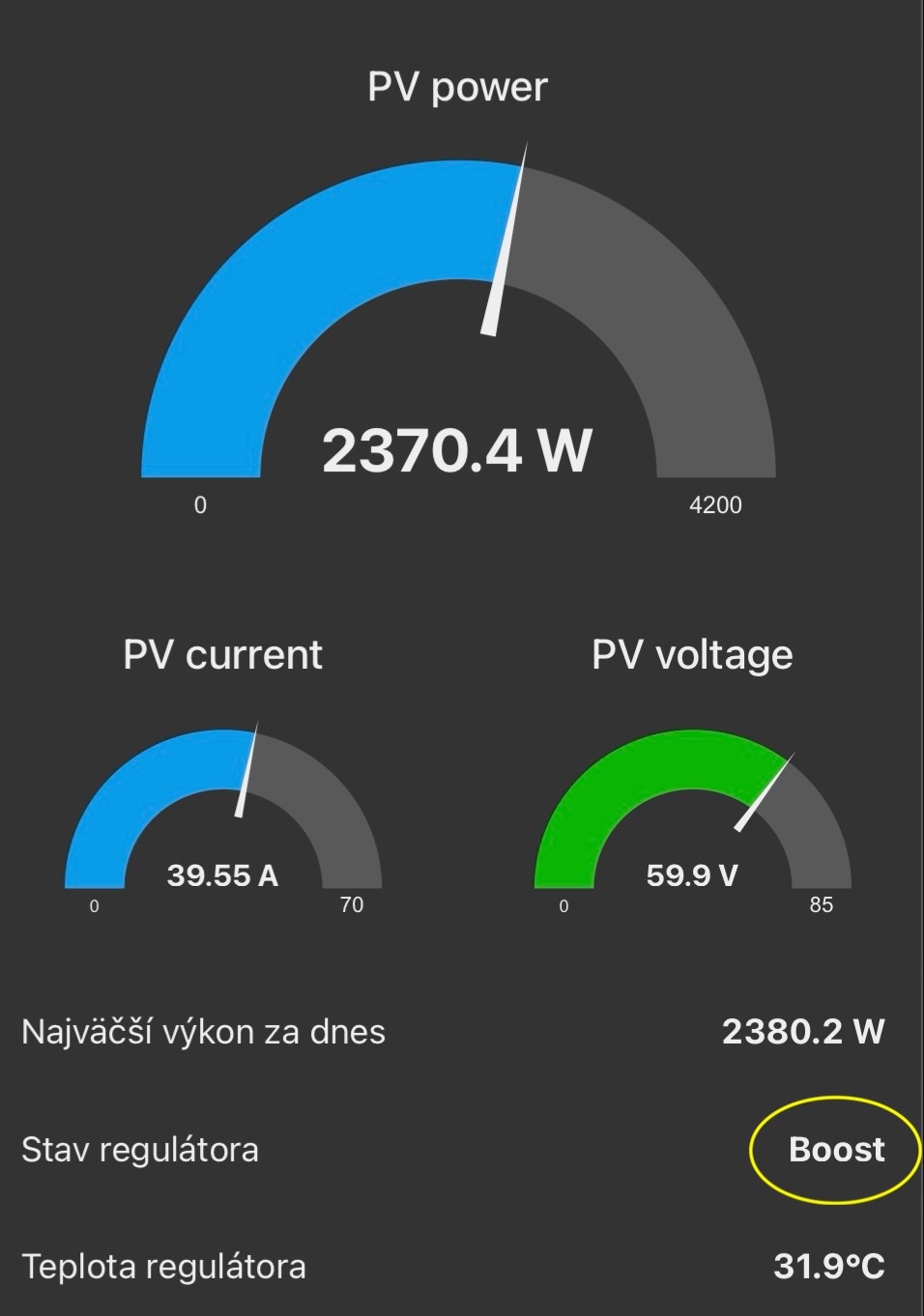

A teda nejake ukazky s dashboardu pre jednotlive regulatory.Zajtra uz tam budu aj grafy

Prvy obrazok z tohoto prispevku je foto z webu esp32 a tam je vidiet polozka "charger status regulator" a "charging mode regulator" no a zobrazuju sa tam cisla.
Tie cisla co znamenaju sem mozem dat ked pridem z roboty (mam to v pc) a teda nemam ich pomenovane v samotnom yaml ale az v nodered.Ale napriklad v charger status regulator cislo 9 znamena rezim BOOST, cislo 5 je FLOAT (to len co si pametam).
A to ako je to zapisane v yaml je tiez v tomto vlakne

[Forrest]

Funkčně to mám takto:
konfigurák

Kód: Vybrat vše

# modbus pro EPEVER (měnič a regulátory)
modbus: !include modbus.yaml

modbus

Kód: Vybrat vše

#modbus EPEVER

  - name: epever_modbus 1 #pro EPEVERy FVE
    type: rtuovertcp
    host: 192.168.10.34
    port: 503
    delay: 5
    timeout: 10
    binary_sensors: !include epever_binary_sensors.yaml #sem napsat všechno co má binary_sensors
    sensors: !include epever_sensors.yaml #sem napsat všechno co má sensors
    switches: !include epever_switches.yaml #sem napsat všechno co má switches

  - name: epever_modbus 2 #pro EPEVER MĚNIČE
    type: rtuovertcp
    host: 192.168.10.34
    port: 502
    delay: 5
    timeout: 10
    binary_sensors: !include inverter_binary_sensors.yaml #sem napsat všechno co má binary_sensors
    sensors: !include inverter_sensors.yaml #sem napsat všechno co má sensors
    switches: !include inverter_switches.yaml #sem napsat všechno co má switches

a pak tedy směrovat do binary_senzors..ale v něm jak dám "bitmask" tak to řve - ten poslední yaml je fakt pracovní, takže v něm může být bordel..

Kód: Vybrat vše

#EPEVER switches - nastavení binárních senzorů EPEVER iPower5000
#EPEVER Inverter (iPower5000) na slave 1

      - name: "Inverter ON/OFF iPower5000"
        slave: 1
        address: 0x000F
        input_type: coil

      - name: "Local/Remote Control iPower5000"
        slave: 1
        address: 0x0011
        input_type: coil

      - name: "Clear Faults iPower5000"
        slave: 1
        address: 0x0013
        input_type: coil

      - name: "Over Temperature iPower5000"
        slave: 1
        address: 0x2000
        input_type: discrete_input

      - name: "Inverter Running iPower5000"
        slave: 1
        address: 0x3202
        register_type: holding
        value_type: U_WORD
        #bitmask: 0x0001 # D0

      - name: "Inverter Fault iPower5000"
        slave: 1
        address: 0x3202
        input_type: input
        #bitmask: 0x0002

      - name: "Output Fail iPower5000"
        slave: 1
        address: 0x3202
        input_type: input
        #bitmask: 0x0020

      - name: "Short Circuit iPower5000"
        slave: 1
        address: 0x3202
        input_type: input
        #bitmask: 0x0800

[Forrest]

No možná je to rovnák na vohejbák, ale do hlavního konfiguráku jsem přidal template: !include inverter_templates.yaml
pak vytvořil inverter_templates.yaml a do něj toto:

Kód: Vybrat vše

# STATUSY PRO MĚNIČ IPOWER5000

- binary_sensor:
  - name: "Run Status iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0001)) > 0 }}"
  - name: "Fault Status iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0002)) > 0 }}"
  - name: "Output Fail iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0020)) > 0 }}"
  - name: "High Voltage Side Short-Circuit iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0040)) > 0 }}"
  - name: "Input Overcurrent iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0080)) > 0 }}"
  - name: "Abnormal Output Voltage iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0100)) > 0 }}"
  - name: "Cannot Stop Discharging iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0200)) > 0 }}"
  - name: "Cannot Discharge iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0400)) > 0 }}"
  - name: "Short Circuit iPower5000"
    state: "{{ (states('sensor.load_status_raw') | int(0) | bitwise_and(0x0800)) > 0 }}"

- sensor:
  - name: "Output Power Level iPower5000"
    state: >
        {% set shifted_val = states('sensor.load_status_raw') | int(0) // 4096 %}
        {% set val = shifted_val | bitwise_and(0x03) %}
        {% if val == 0 %}Light load
        {% elif val == 1 %}Medium load
        {% elif val == 2 %}Nominal load
        {% elif val == 3 %}Overload
        {% else %}Unknown{% endif %}

  - name: "Input Voltage Status iPower5000"
    state: >
        {% set shifted_val = states('sensor.load_status_raw') | int(0) // 16384 %}
        {% set val = shifted_val | bitwise_and(0x03) %}
        {% if val == 0 %}Normal input voltage
        {% elif val == 1 %}Low input voltage
        {% elif val == 2 %}High input voltage
        {% elif val == 3 %}No input power
        {% else %}Unknown{% endif %}

[TomHC]

Aj tak sa dá, keď niečo nejde a dá sa to nejako obísť, prečo nie...

[Migel]

Ak sa ti to podarilo vyriesit, tak fajn. ale slubil som ze to sem dam...
Nasiel som to na nejakom fore a zapisal som si to takto, ale neulozil stranku no ale po skusani tie stavy sedia:

Vyznam pre modbus adresu 3201 - charger status regulator:
"0" - NORMAL
"1" - NOT CHARGE
"5" - FLOAT
"9" - BOOST
"35" - OVER VOLTAGE

Vyznam pre modbus adresa 3008 - charging mode regulator:
"0" - NORMAL
"1" - NOT CHARGING
"2" - UNDER VOLTAGE
"4" - FAULT
tak snad to bude niekomu na nieco
S tym mojim yaml suborom to takto cita.Ano dalo by sa to dopisat tie stavy do toho yaml ale teda ja to konvertujem uz v nodered kde mi nacita cez mqtt to konkretne cislo a priradi mi k nemu stav.Lebo nemam HA ale iba nodered dashboard.

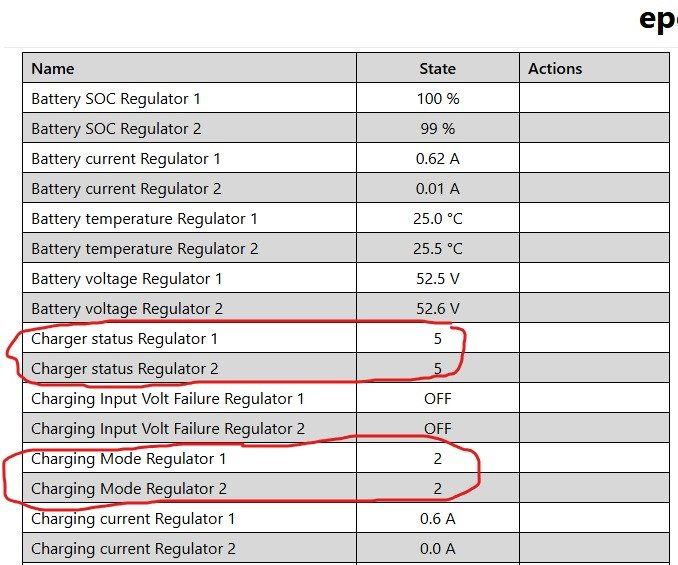

toto je kusok zo screenshotu webu esp32 kde je vidiet stavy v tych cislach..

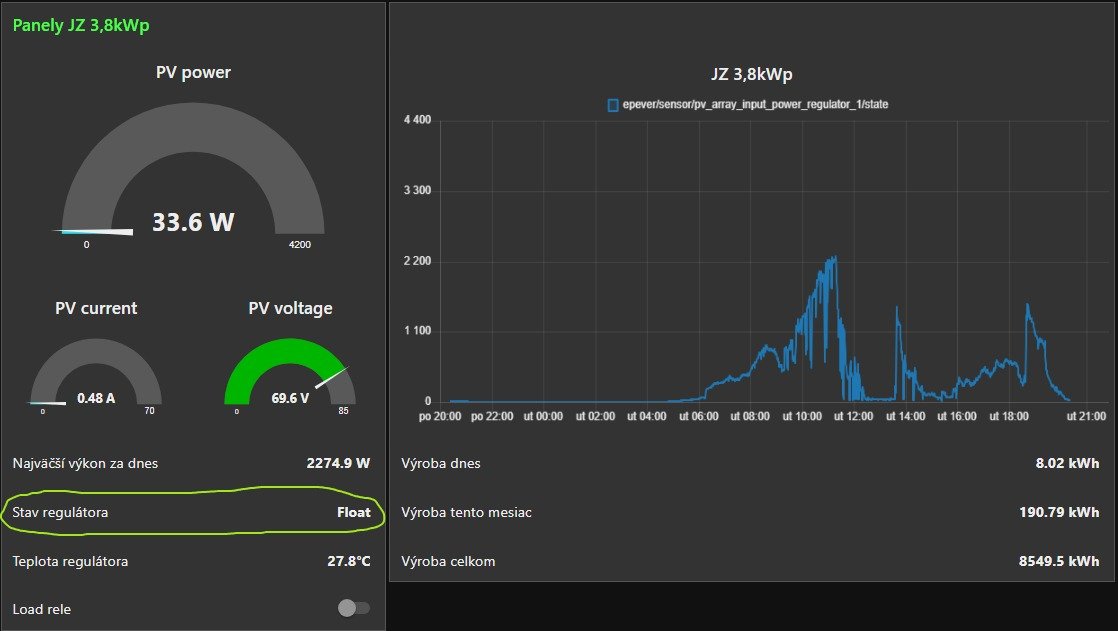

a toto uz je vidiet tu konverziu toho stavu v nodered (teraz aktualne :-) )

este mensi EDIT.
podotknem ze tieto stavy suhlasia len pri regulatoroch typu AN-serie nakolko dostupny modbus protokol pre epevery je pre typy LS-B serie.
