Navrh FVE bungalov

[kodl69]

Pěkný, ale nedokážu si představit, jak bych ji v prostřed střechy pod panelem měnil.

[marsal64]

FYI, já jistím v kombiboxu hned pod prostupem každý drátek, který jde na střechu.
Jako takový ten kombibox třeba zase okomentuje kodl .

[rasto1]

tak pojistku k panelu rovnou? https://leadergroup-cn.com/product/mc4- ... bmEALw_wcB
https://www.aliexpress.com/item/3281323 ... web201603_
ale jak jistit do zkratu? to jedině až za tím combiboxem. Do té doby je to o ochraně kabelu, protože panel prostě není DS a tedy bude si to tam smažit hezky svejma 9A a nic to nevyhodí.

Videl som to v ponuke ale nie je to pre mna riesenie, lebo ked nahodim 18 panelov tak by som sa ku nej dostal az po odmontovani dajmatomu polky panelov co nie je pre mna riesenie.
Chcem to mat pristupne v kombi boxe samozrejme vratane merania prudu v danej vetve.

[rasto1]

FYI, já jistím v kombiboxu hned pod prostupem každý drátek, který jde na střechu.
Jako takový ten kombibox třeba zase okomentuje kodl .

Ja planujem istit len + pol z panelov a vystup od kombi do invertoru.

[marsal64]

FYI, já jistím v kombiboxu hned pod prostupem každý drátek, který jde na střechu.
Jako takový ten kombibox třeba zase okomentuje kodl .

Ja planujem istit len + pol z panelov a vystup od kombi do invertoru.

Jasně, já mám zase pro jistotu (celkem 4) odpojovače na každém vstupu obou větví do regulátorů, taky před ním ještě další přepěťovku T2.
Proud jinak měřím jen už regulátory na těch dvou větvích.
Počítám, že pokud budu mít podezření na neplechu na nějakém stringu na střeše, nastoupím ke kombiboxu s ampérmetrem a odpojovače s pojistkami mi hodně usnadní měření (narozdíl od toho, kdyby pojistky byly na střeše v boxech - tak to mám mimochodem v poustevně, kde je to ale mnohem dostupnější).

[rasto1]

FYI, já jistím v kombiboxu hned pod prostupem každý drátek, který jde na střechu.
Jako takový ten kombibox třeba zase okomentuje kodl .

Ja planujem istit len + pol z panelov a vystup od kombi do invertoru.

Jasně, já mám zase pro jistotu (celkem 4) odpojovače na každém vstupu obou větví do regulátorů, taky před ním ještě další přepěťovku T2.
Proud jinak měřím jen už regulátory na těch dvou větvích.
Počítám, že pokud budu mít podezření na neplechu na nějakém stringu na střeše, nastoupím ke kombiboxu s ampérmetrem a odpojovače s pojistkami mi hodně usnadní měření (narozdíl od toho, kdyby pojistky byly na střeše v boxech - tak to mám mimochodem v poustevně, kde je to ale mnohem dostupnější).

Tak tak, mne poradili, ze napatie je vsade +- rovnake tak chcem merat online prudy cize vykon stringu a v pripade zleho panelu, alebo spoja na to pridem a mozem riesit v predstihu.

[kodl69]

Komentuju tu fotku: Někomu se nechtělo dělat díry na vývodky, že? Tak tam raděj ten plech pro vývodky ani nedal... Porušené krytí se všemi důsledky z toho plynoucími (prach, špína, při mimořádce spodem vypadají kusy žhavýho...)
Nechápu, co se komu líbí na těch stupačkovejch svorkovnicích. Místo té drátařiny tam mělo být tohle: https://shop.elektrosms.cz/cs/a9xph224- ... l000207974, přepěťovka hned vedle pojistek a je hotovo, vývody přímo z přepěťovky. Další chyba je, že máš pohromadě kabely před přepěťovkou a za přepěťovkou. minimálně by to mělo být tak, že třeba vlevo budou přívody a v pravo vývody. A ty lišty je dobrý min. 2cm podložit (prodlužovací matice M6 https://www.vzduchotechnika-ventilace.c ... 18-zn.html to řeší elegantně) a kabely protahat pod lištama, pak by se ti to nemuselo takhle křížit a možná by to vypadalo i pěkně. To jsou "long" stringy? Že jich máš tolik paralelně... A raděj nebudu komentovat použití zelenožlutýho drátu, pro DC mají být krajní vodiče hnědá, černá, šedá, střední vodič modrá, Tak aspoň tu zelenožlutou zneviditelnit (i když ani to není správně), jinak je funkce toho drátu nebezpečně zavádějící... Správně měl být kabel 5J, zelenožlutý by byl ochranný vodič a krajní i střední vodiče se můžou přeznačovat, to není nic proti ničemu.

Marsal to má jištěný správně, pokud je to IT systém, pokud má někdo jako já uzemněnej -pol, potom může použít vodič PE a M (jako Mínus na kterým není důvod mít jištění, nebo PEM (to stejný jako PEN v AC soustavě) a jistit jenom +, a nejistit -

Měření proudu stringů jsem několik let provozoval, ale loni to nějak zdechlo a zatím není vůle to zprovoznit. Celkem pěkně na tom je třeba vidět zastínění od vysokýho horizontu nebo částečný pokrytí sněhem, a nebo různý teplotní charakteristiky různejch panelů, nebo rozdílný proudy při mizerným osvitu pro různý panely...

[PavelR]

dělal bych ten kombibox dělal rozhodně ve větší skříni - jak říká kolega žádný rozvaděč není dost velký. Aby se tam vešly rozumně velký rozvaděčový žlaby. Pak to jde pěkně učesat. PoužÍt hřebínky, průchodky. Ty svorkovnice co tam máš jsem zatím nikde nikdy nepoužil. Moc se mi ani nelíbí. Dávám přednost řadové svorce patřičné dimenze k tomu klemičky ...

[kodl69]

Já myslím, že podle návodu výše se mu to tam vejde. Ale je to tak tak. Ty plastový žlaby svádějí (a v praxi se to děje) k tomu, naprat tam všechno bez rozmyslu, dráty před přepěťovkou dohromady s drátama za prepětovkou, dohromady se sdělovačkou. Navíc se kolikrát prodlužují délky drátů, když obchází kolem dokola din lištu s přístrojem, pod lištou je to nejkratší. U menších věcí, jako je tohle, mám raděj přehlednost, tj ještě bych si na vývody od stringů dal nějaký popisy, a na dveře zevnitř třeba náčrtek střechy, kde je kterej umístěnej.
Din lišty nad montážním plechem používá třeba ELLO Brno (nebo SPpower? už nevím), nechali si na to udělat takový plechový úchytky. Ale ty matice jsou možná lepší, nemají ostrý hrany.

[marsal64]

a na dveře zevnitř třeba náčrtek střechy, kde je kterej umístěnej

Tak tohle přesně mám, tak aspoň nějaké pozitivum . Tak snad fotka pomůže aspoň jako ostrašující příklad .

[Dagus]

Hele marshale rada odborníka jako kodl se musí brát jako pozitivní kritika a zužitkovat. Samotného mě furt Kodl někam posouvá a věřím, že koukat na naše pavýtvory musí být pro něj někdy utrpení. Se zelenožlutým jsem si již také užil a věř mi, že po takovém pokárání ten zelenožlutej prostě už níkdy špatně nedáš. U mě třeba zelenožlutej na propoj +- mezi dvěma 12V aku a to bylo nadávek . No člověk se pořád učí a kdybych chtěl šetřit a koupil 4xněco cyky na 2x+- tak to prostě hned přeznačím na červenej a modrej a popíšu. Chápu, že takhle je to čitelné dost, ale pro neznalého, ale znalého norem je to zavádějící. Takové pohledy ti to ale posunou tam, kam by jsi to sám ani neposunul. Tak hurá na objednávky a předělat to podle odborníka. Jinak chrániček není nikdy dost, ale třeba potkan ti překousne suše optiku v HDPE40 trubce i s tou trubkou. Prostě celej život chodil tímhle kanálem a ta trubka tam nepřekážela a teď překáží, tak jí překouše. To je reálná zkušenost a pomohlo až umístění do ocelové trubky. Tím nechci zlehčovat chráničky, ty tam dát stojí jen čas a pár korun.
Jinak ten hřeben je asi fajn, ale tyhle pojistky nemají vstup na hřeben ne? a ještě musíš dát plusy k sobě a mínusy k sobě a ideálně ještě nějaké plastové oddělení, aby + a - hřeben nebyly příliš u sebe ne? Navíc když to dáš do díry pro kabel, tak v jednom budeš mít hřeben a nějakou 16tku? No nějak mě hřeben nenadchl v této aplikaci, pokud ta pojistka nemá díry na hřeben.

[marsal64]

Jen pro pořádek - rozhodně jsem se neurazil , kodl pomohl mockrát v lecčems a jsem moc rád, že se tady s takovými paelektrikáři jako já vůbec baví... A má pravdu třeba i v tom, že se mi těch 22 děr na průchodky do relativně tlustého plechu vrtat nechtělo a manipulace s průchodkami by na malé ploše byla blbá. No a tu zelenožlutou jsem aplikoval po zralém uvážení, neb už i 4x16 něco stojí a hlavně jsem byl vůbec rád, že jsem ten kabel nějak při vedení pozohýbal, kdybych měl vést ještě tlustší, nevímnevím. Podložit DIN lišty mne vůbec nenapadlo, to by bylo elegantní řešení - zkušenost. O hřebenech jsem věděl, ale u těch držáků, které mám, by jejich aplikace byla asi trochu problematická a hlavně nenapalo mne dát plusy pojistkových držáků k sobě. Tak - ať se tady aspoň jiní poučí a pak dají své fotky .

[Dagus]

No první poučení zní větší rozvaděč. Druhé průchodky dělat nastrojem na to určeným a pak to je easy. Levné třeba vykružovák s unašečem milwaukee do železa je to práce na 15minut a bez dřiny. Ten zelenožlutej jen přeznačit smršťovačkou a je to ok.

[rasto1]

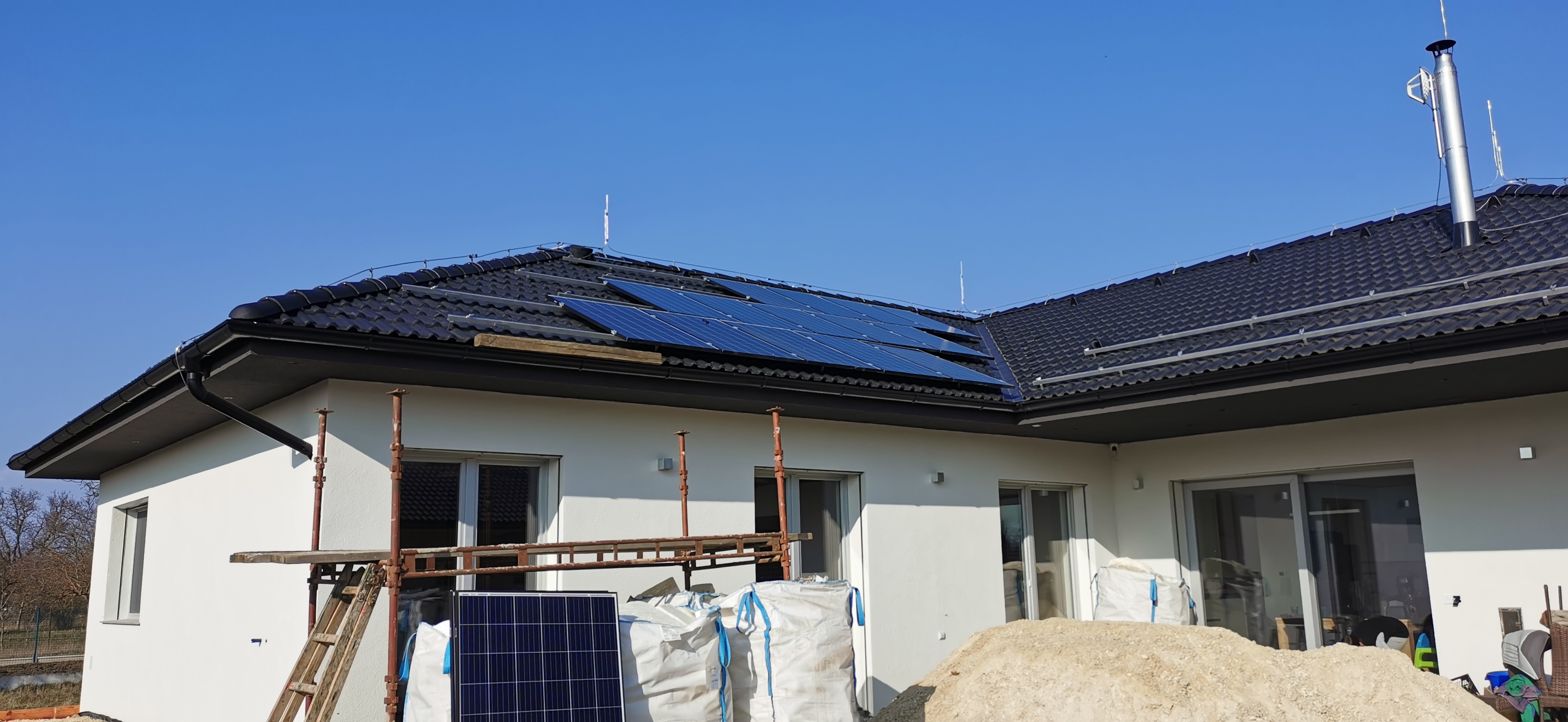

Dnes dozrel cas na nahodenie rok ulozenych panelov na strechu
A hned som zistil, ze nestelovatelne haky su nahovno i u novej "kvalitnej" vaznikovej streche.

[rasto1]

Bol som kupit 4cm nerezove sroby a vypodlozil som profily nerezovymi podlozkami a na jednom mieste az do hrubky nerezovej matice!
Proste strechary sklamali a haky bez nastavenia tiez.
Ale celkovo som s vysledkom spokojny.

[lemra79]

Jako že máš na střeše maximální nerovnost rovnající se výšce matice M8, což je cca 6 mm? Njn, příště si to musíš udělat sám.

[rasto1]

Jako že máš na střeše maximální nerovnost rovnající se výšce matice M8, což je cca 6 mm? Njn, příště si to musíš udělat sám.

Rob si zo mna prdel ale keby ta stala strecha 23 000Evro tak by ta to tiez nasralo
Nebol by tam ziaden problem len ked ti ustrelia prilozene panely o 3cm tak to puntickarske oko esteticky nepotesi
Jedna sa o pravy dolny panel.
Vsimol som si problem uz pri robeni podbitia, ale neuvedomil si, ze to bude zle i na streche.

[Dagus]

Hele už tam vidím první problém. Plechové úžlabí nedodržuje odstup. Třeba vyměnit za něco plastového, jestli již plastové není. Ale ono nebudeš 50cm ani od těch uchycení žlabů, takže to stejně dokonalé nebude. Jen by to asi chtělo změnit přístup a používat jiné ochrany a jiné připojení konstrukce panelů.

[mobilik]

Všetky strechy sú krivé. Ešte som nevidel rovnú. Vždy, ale vždy pouzivam nastaviteľné haky a nieje problém.
Rovná strecha sa asi ani nedá spraviť. Lebo aj keď ju spravíš, vyschne a pokrutia sa hranoly...

[ikovlabs]

Presne .
Navic bych mel obavy o ty rohy trcici do uzlabi - to az pojede snih ze strechy nemusi dopadnou dobre....
