Invertory Green Cell INVSOL01-04

[ca266054]

Od boxera : Soban to má moc hezky zpracované a nic ho to nestálo jen nějaké znalosti... S tím, že si pěkně vyhrál a má co potřebuje.
Já šel cestou Solar asistantu který komunikuje s měniči a z něj si to přebírá Homeasistant...

S daty se dá dělat cokoliv, spíš mi nejde do hlavy nad čím, tu stále špekuluješ a vymýšlíš vymyšlené... Monitoringů se dá vytvořit hromada, je tu toho plné forum, včetně různých návodů a pod. Mezi tím, ty tady něco tvoříš ve windows což je v dnešní době řešení zastaralé a zbytečně energeticky náročné. Mě tu běží Raspberry pi 4 které má odběr okolo 5-7W max a mám komplet data. S normálním PC s windows, pochybuji že se dá dostat na tak nízkou spotřebu.

Nijak tě neodrazuji jestli tě to třeba baví bádat... To je každého věc a dělej jak uznáš za vhodné

Já jsem ten Solarasistanta také nejdříve pokoušel a měl jsem psát a malovat někam do Číny a to mne neoslovilo .. .. krom toho bych si k tomu musel kupovat Wifi logger abych se tam vůbec dostal, i když konektor z modráska jsem měl od PC asi 1 metr .. mně to PC tady běží denně a mám ho hned vedle mého modráska, toho si zatím nechávám, no pak jsem cosi zkoušel a teď něco prodávám a skončil jsem na 12 V a s INVSOL01. Předně mám PC sice s procesorem 64 bit ale jen ty Vidle W10 32 bit, na ty jsem se dostal z kdysi koupených W7 různými uprady a k tomu zaplacené Deplphi, jinak na Vidlích nic zadarmo k programování neseženeš .. nevím,jestli vymýšlím vymyšlené ale pro Vidle jsem sehnal jen ten SolarPM, není tak špatný ale není to ani to, co bych rád měl .. Jiné PC, na kterých bych si dal Linux 64 bit jsem neměl, tak jsem jen zkoušel Xerux, co šel na 32 bitech a to byl pro mne domeček z karet .. .. takže jsem s Linuxem skončil no a už mám jen Ty vidle a Delphi a až mi kiksne hard, tak už asi nebudu asi mít nic .. . Takže mne tu ještě chvíli nechte tvořit, ani já nikomu ten můj program nevnucuji .

[ca266054]

RS485
- to poslední měření jsem udělal chybně, nemyslel jsem a tak jsem logicky předpokládal, že GC má GND na vývodu 1 a A nebo B na 2 a 3 . Dnes jsem myslel, takže jsem se podíval na obrázek, jak to má MUST, a tam je GND na výstupu 3, tak jsem měřil znova mezi A a B je prakticky nula, mezi GND a A je cca 0.6 V a mezi GND a B je 0 V .

RS485 - GND
- i pokud jsou vstupy/výstupy A a B odizolované, tak stejně každý master a slave musí mít u dvou nebo trojdrátu i vlastní odizolovaný zdroj, kterým bude ty výstupy napájet a to proti své vlastní Vcc a GND a nebo chceš-li +Vcc a -Vcc, psát a píše se to většinou různě .. u trojdrátu je rozumné uzemnit stínění jen u musteru . Vyjímkou by byl čtyřdrát, kde by pak stačilo aby ten + a - zdroj měl jenom muster, ale to už je zřejmě hodně zastaralé řešení.

2023-11-22

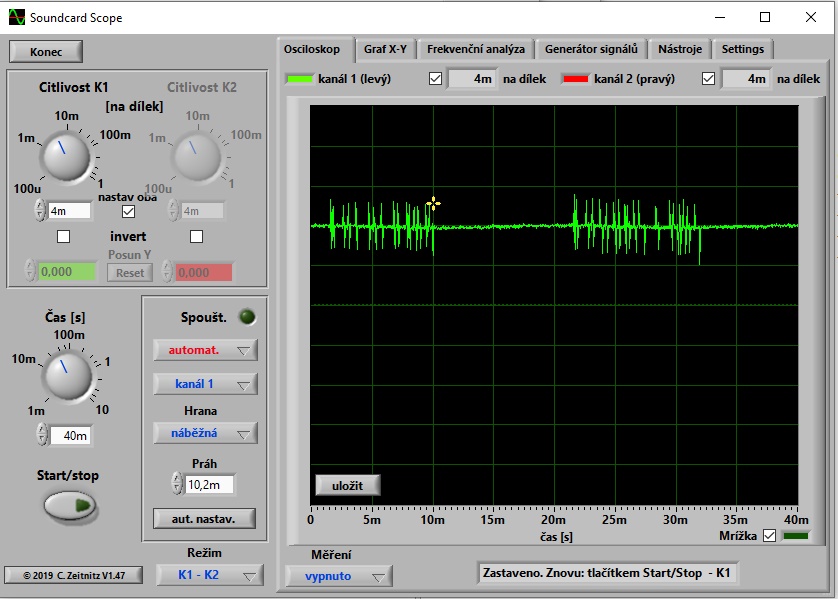

Měření pomocí audioosciloskopu rozdílově K1-K2
GND - nezapojeno
A - RS485(JN) - K1
B - RS485(JN) - K2

Výsledek je v příloze.

Ještě jsem jednou všecno přeměřil, tady jsou výsledky :
a) USB -> RS485(JN) ->pes na Waveshare -> DSU9 zkusebni kablik
Naměřeno : GND-B = 0,65 V
GND-A = 0,64 V

b) SDM120M / RS484 -> pes na Waveshare -> DSU9 zkusebni kablik
Naměřeno : GND-B = 0,25 V
GND-A = 0,25 V

c)USB-RS485(JN)+SDM120M na psu u Waveshare společně
Naměřeno : GND-B = 0,78 V
GND-A = 0,78 V

d)INVSOLV01 na RJ45
Naměřeno : GND-A = - 1.7 V
GND-B = 0
A - B = 0 V

Takže zapojení RJ45 u IŃVSOL01 je pro mne stále záhadou.

[Kostěj]

Měření pomocí audioosciloskopu rozdílově K1-K2...

To mi připomíná moje laborování s JBD BMS. Konektor označený na tištáku RS485, na kovovém krytu vyleptáno RS485, pořád to nefungovalo. Nakonec jsem se podíval na tišťák a kolem konektoru RS485 nebyly vůbec osazené součástky. Moje BMS prostě měla jen jedinou funkční komunikaci, a to UART, kde byl připojen BT modul.

[Soban]

Koukám že fakt nemá cenu reagovat když jeden mluví o voze a druhý o koze........

[ca266054]

RJ45 u Green Cell Inverter INVSOL01 :
Předběžně mi došlo a s velkou pravděpodobností jsem zjistil, že se jedná o klasický Ethernet a podle změřených napětí DC- a DC+ by to mohl být typ mode A MDI-X (pin 2 DC- a pin 3 DC+) = (A-GND = 1.7 V) viz příloha
tedy určitě ne nějaké RS485 jako asi u MUST .

https://pinoutguide.com/Net/poe_pinout.shtml

Takže bude nutné pátrat dál a také jak se to vůbec dá někam připojit a co potom s tím ..
Mám doma jetě ten Tinycontlol Lan v3.8, ten jsem chtěl řešit, až dořeším ten GC, ale už jsem i zjistil, že se u toho vyskytují i takové odkazy, jako je Tasmota, EPsolar a MOTT, tak se v tom budu snažit nějak zorientovat v předstihu .

[ca266054]

Našel jsem tu na fóru další možnou variantu konektoru RJ45 použitého pro RS485 . Je to něco kolem EPsolaru a LK3 , Tinycontrol.

[TomHC]

Mária sedembolestná! Veď to otvor a pozri na dosku aké sú obvody pri tom konektore! Alebo mi to pošli domov a ja ti to vyriešim.

[ca266054]

Maria panno, mám to v záruce tak nejsem tak .. abych do toho lezl .. a také nevím, co bych tam našel .. spíš se na to jak se říká u nás, zatím vykvajznu .. .. vlastně to nepotřebuji, řeším to jen spíš ze zvědavosti a že chci mít jasno, co mi to sem vlastně prodali .

[ca266054]

RJ45 stále s otazníkem - v RS485 už je asi úplně jasno .. no a teď podle všeho tu pokračují u GC trable s konektorem RJ45 ..
Tinycontrol také nevím, co s ním a kam bych ho mohl připojit .. u PC mám jen jeden RJ45 s připojením k modemu s internetem, ten modem má sice volný RJ45 LAN no ale co s tím dál .. tak asi budu zase čekat, jestli mi s tím někdo poradí .. a nebo až mi zase dojde nějaká spásná myšlenka a nebo někde doma něco použitelného najdu .. PoE spliter je mi na nic, to už mi došlo ..

[ca266054]

.. no ještě stále na tom konektoru RJ45 mohu lovit nějaká napětí ..

[skybor]

Obdivuji tvé badatelské nadšení. Nenech se odradit. Takhle se nejvíc naučíš a dovíš. Taky jsem jako malý chtěl být vynálezce. Bohužel s příchodem internetu jsem zjistil, že skoro vše, co jsem chtěl vynalézt již bylo vynalezeno

[ca266054]

Kup si ten GC INVSOL01 a zase se staneš tím badatelem i vynálezcem .. a i já potom budu rád obdivovat Tvé badatelské nadšení ..

[ca266054]

RJ45 = RS485 ?

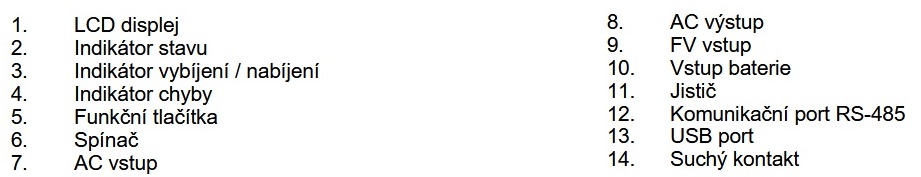

Napadlo mne opět zavítat do manuálu a tam je psáno, že ten konektor je COM a RS485 , takže opět zpátky na zem nebo na stromy, jak se říká ... a zase konektor a lézt po kontaktech (u dalšího velmi podobného invertoru SP1-3 tam dokonce inzeruji USB a RS232 ) .

[ca266054]

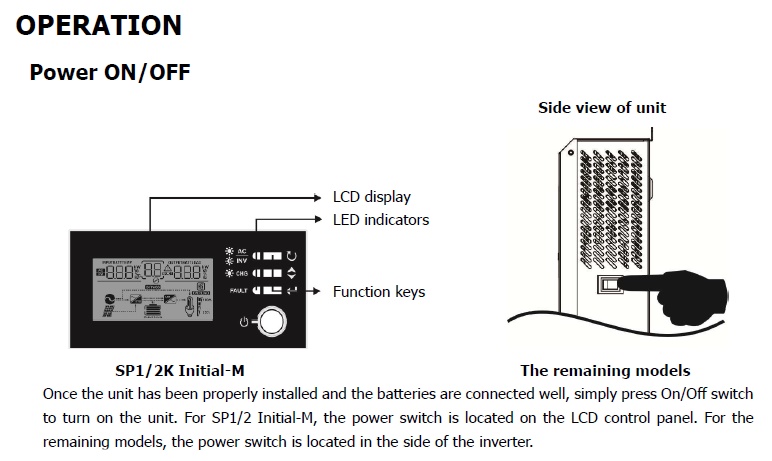

POWER ON/OFF - Otvírám tu další kapitolu s tímto názvem, protože kromě nápisu na bedně o tom v manuálu nic není a já v tom stále nemám jasno a opět mne dnes čekal ranní budíček . Obrázek v příloze je z manuálu pro ten SP1-3xx . Tam je o tom alespoň zmínka.

[TomHC]

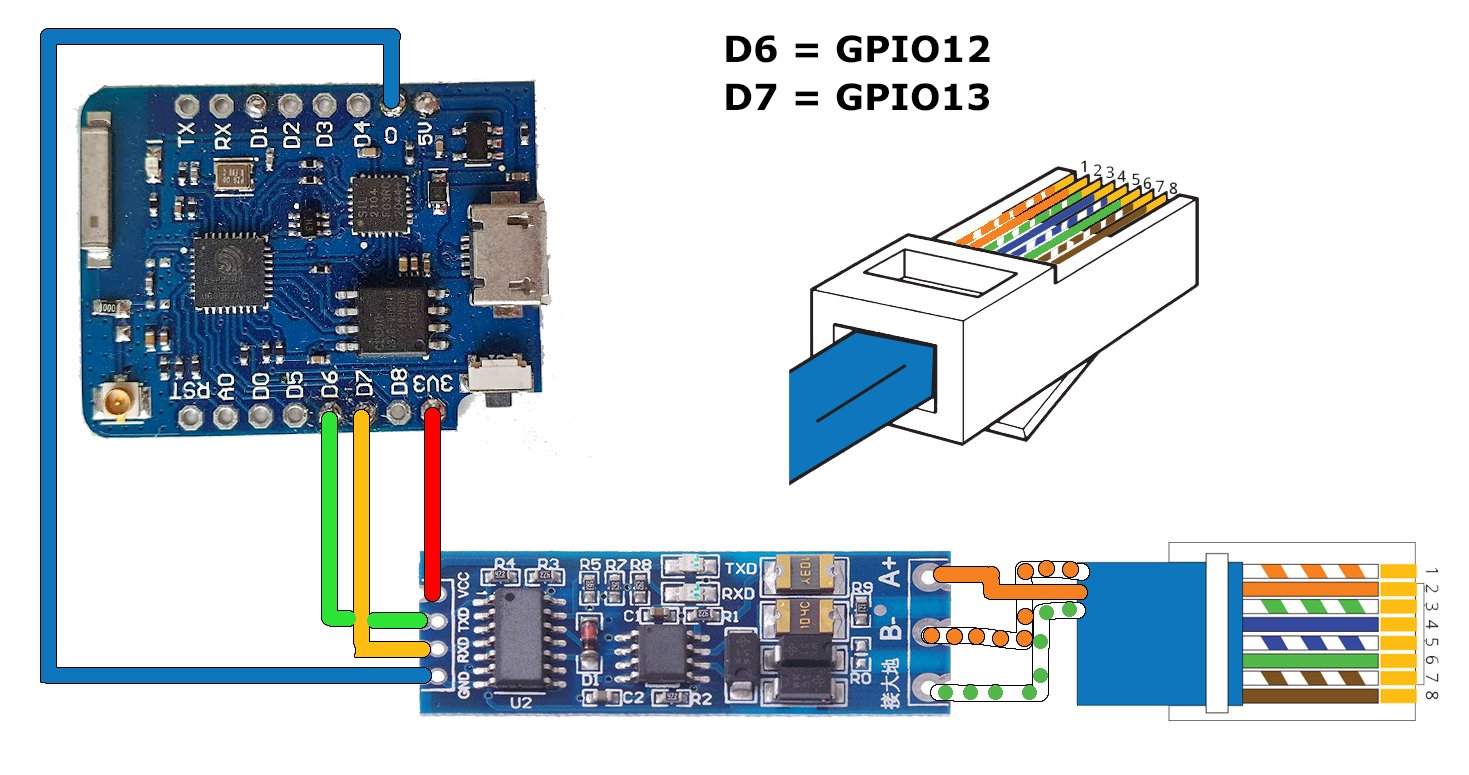

Vyzerá to ako kačka, kváka to ako kačka - asi to bude naozaj kačka. Ak je to rebrandovaný MUST a sedí na neho komunikačný protokol, tak prosím ťa skús zapojiť RS485-UART adaptér ako to má MUST. Viď obrázok, samozrejme namiesto Wemos-u si daj USB-UART adaptér.

[ca266054]

Díky za nápovědu .. bohužel to jenom vypadá jako kačká .. ale kačka to úplně není .. Ten obrázek je malý, ale zdá se mi, že tam máš zapojeno jako u MUST, tudíž GND na RJ45-3 . GC to má ale jinak ..

[ca266054]

Měřil jsem na redukci RJ45 na 8 drátů a mám docela nadějný výsledek a předpoklad
pro GC INVSOL01 :

RJ45 - 2 = RS485 - GND
RJ45 - 3 = RS485 - B
RJ45 - 4 = RS485 - A

Nutné odzkoušet případně přehodit A a B . Odzkouším ...

Tak a je to odzkoušeno !! A mohu se opět víc věnovat programu a nastavování.

[bokser01]

Díky za nápovědu .. bohužel to jenom vypadá jako kačká .. ale kačka to úplně není .. Ten obrázek je malý, ale zdá se mi, že tam máš zapojeno jako u MUST, tudíž GND na RJ45-3 . GC to má ale jinak ..

"Ten obrázek je malý, ale zdá se mi, že tam máš zapojeno jako u MUST, tudíž GND na RJ45-3 . GC to má ale jinak .."

Napadlo tě třeba když na ten obrázek klikneš že se ti roztáhne na celou obrazovku?

[ca266054]

RS485
- to poslední měření jsem udělal chybně, nemyslel jsem a tak jsem logicky předpokládal, že GC má GND na vývodu 1 a A nebo B na 2 a 3 . Dnes jsem myslel, takže jsem se podíval na obrázek, jak to má MUST, a tam je GND na výstupu 3, tak jsem měřil znova mezi A a B je prakticky nula, mezi GND a A je cca 0.6 V a mezi GND a B je 0 V .

RS485 - GND
- i pokud jsou vstupy/výstupy A a B odizolované, tak stejně každý master a slave musí mít u dvou nebo trojdrátu i vlastní odizolovaný zdroj, kterým bude ty výstupy napájet a to proti své vlastní Vcc a GND a nebo chceš-li +Vcc a -Vcc, psát a píše se to většinou různě .. u trojdrátu je rozumné uzemnit stínění jen u musteru . Vyjímkou by byl čtyřdrát, kde by pak stačilo aby ten + a - zdroj měl jenom muster, ale to už je zřejmě hodně zastaralé řešení.

Ještě k tomu měření audiosciloskopem : neměl jsem ty vstupy K1 a K2 asi k ničemu připojené, takže jsem měřil jen šum, který ta linka produkovala, neměl jsem ji stíněnou a i na těch testovacích konektorech bylo hodně nestíněných drátů .. .. no účel to splnilo, ale pokud bych měl ty vodiče k lince připojené, rozkmit signálu by jistě byl o hodně větší.

[ca266054]

Díky za nápovědu .. bohužel to jenom vypadá jako kačká .. ale kačka to úplně není .. Ten obrázek je malý, ale zdá se mi, že tam máš zapojeno jako u MUST, tudíž GND na RJ45-3 . GC to má ale jinak ..

"Ten obrázek je malý, ale zdá se mi, že tam máš zapojeno jako u MUST, tudíž GND na RJ45-3 . GC to má ale jinak .."

Napadlo tě třeba když na ten obrázek klikneš že se ti roztáhne na celou obrazovku?

Nenapadlo, ale když jsem si ho nechal zkopíroval, tak měl prakticky po vložení stejnou velikost .. ale dal se o něco zvětšit .. příště si zkusím nejdříve kliknout ..
