MC4 do instalačních krabic s gelem
Porada před realizací, doporučení, rady, nápady týkající se plánovaných ostrovních nebo poloostrovních systémů, projektování, zkušenosti, schémata, vhodné komponenty
-
Franta2776
- Příspěvky: 2839
- Registrován: pon úno 01, 2021 4:00 pm
Re: MC4 do instalačních krabic s gelem
Dělat u instalací starších 10let preventivní kontrolu termokamerou.Podle chlapíka co to dělá má 70% elektráren starších 10let vadné články.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
Franta2776
- Příspěvky: 2839
- Registrován: pon úno 01, 2021 4:00 pm
Re: MC4 do instalačních krabic s gelem
Dělat u instalací starších 10let preventivní kontrolu termokamerou.Podle chlapíka co to dělá má 70% elektráren starších 10let vadné články.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
kyocera
- Příspěvky: 1280
- Registrován: čtv led 15, 2015 1:37 pm
Re: MC4 do instalačních krabic s gelem
Termokamera nemusí vadné články v době kontroly detekovat. Detektor AFDD viz můj příchozí příspěvek, detekuje
vznik oblouku vždy , bez ohledu, zda se někdo na kontrolu chystá, nebo už kontrola proběhla.
https://forum.mypower.cz/viewtopic.php? ... 02#p211502
vznik oblouku vždy , bez ohledu, zda se někdo na kontrolu chystá, nebo už kontrola proběhla.
https://forum.mypower.cz/viewtopic.php? ... 02#p211502
-------------------------------------------------------------------------------------------------------------------
Dotace NE, 6,9kWp ,reg.Harmonie Ver.1, 60A,aku 4kWh LTO,BMS Sokol 400E,řízení Leonardo, LF a HF měnič vlastní Ver.1 a Ver.2, LF Modrá trojka 3kVA,modul HIS,ohřev vody Malibu L.A.3kW,Ver.1
Příprava instalace panel 18kWp,reg.Harmonie12kW Ver.4,měnič AC-DC-AC 1f PECKA 22kW,BMS Sokol 400E řízení Leonardo 360V, modul HIS, DC modul AFDD,modul chytré řízení,Aku 360V, ohřev vody Malibu L.A.3kW,Ver.4
Dotace NE, 6,9kWp ,reg.Harmonie Ver.1, 60A,aku 4kWh LTO,BMS Sokol 400E,řízení Leonardo, LF a HF měnič vlastní Ver.1 a Ver.2, LF Modrá trojka 3kVA,modul HIS,ohřev vody Malibu L.A.3kW,Ver.1
Příprava instalace panel 18kWp,reg.Harmonie12kW Ver.4,měnič AC-DC-AC 1f PECKA 22kW,BMS Sokol 400E řízení Leonardo 360V, modul HIS, DC modul AFDD,modul chytré řízení,Aku 360V, ohřev vody Malibu L.A.3kW,Ver.4
-
rva
- Příspěvky: 3832
- Registrován: úte dub 23, 2013 10:21 am
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 40
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: MC4 do instalačních krabic s gelem
Částečnou "ochranou" je už to, že vzniklým obloukem se vodič odtaví na vzdálenost, kdy oblouk zhasne. A pak je otázkou, jestli není výhodnější používat slabší vodiče (samozřejmě vhodné pro daný pracovní proud), které odhoří rychleji. U silného vodiče může oblouk hořet déle a tedy spíš něco v okolí zapálit. https://youtu.be/Zez2r1RPpWY?t=74
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
-
glottis
- Příspěvky: 2380
- Registrován: stř úno 02, 2022 10:30 am
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: MC4 do instalačních krabic s gelem
A nějaký tip na konkrétní afdd?kyocera píše:Termokamera nemusí vadné články v době kontroly detekovat. Detektor AFDD viz můj příchozí příspěvek, detekuje
vznik oblouku vždy , bez ohledu, zda se někdo na kontrolu chystá, nebo už kontrola proběhla.
https://forum.mypower.cz/viewtopic.php? ... 02#p211502
-
Franta2776
- Příspěvky: 2839
- Registrován: pon úno 01, 2021 4:00 pm
Re: MC4 do instalačních krabic s gelem
Mě vychází jako ochrana.Nařezat 5mm centris na pásky 5cm široké a ty prílepit mamutem na rám panelu a k tomu vyvázat přes rám MC4.rva píše:Částečnou "ochranou" je už to, že vzniklým obloukem se vodič odtaví na vzdálenost, kdy oblouk zhasne. A pak je otázkou, jestli není výhodnější používat slabší vodiče (samozřejmě vhodné pro daný pracovní proud), které odhoří rychleji. U silného vodiče může oblouk hořet déle a tedy spíš něco v okolí zapálit. https://youtu.be/Zez2r1RPpWY?t=74
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
eman
- Příspěvky: 1340
- Registrován: pát srp 31, 2012 9:20 pm
- Lokalita: Praha
- Systémové napětí: 48V
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: MC4 do instalačních krabic s gelem
Koukal jsem na ty AFDD a všechny jsou jenom o běžné AC síti. O FVE tam není ani slovo.
Máš nějaký odkaz na jištění?
Jinak zajímavá věc je tato, na odpojení FVE: https://www.emas.cz/rapid-shutdown-bfs-11
Máš nějaký odkaz na jištění?
Jinak zajímavá věc je tato, na odpojení FVE: https://www.emas.cz/rapid-shutdown-bfs-11
3,3kWp + 3,4kWp JJZ, 2x SmartSolar 150/85, 3xVictron MP II 5kVA v paralelním režimu, Smartshunt, Cerbo GX, 16x400Ah LiFePO4 s JK BMS B2A24S20P + JK BMS Invertor
-
kyocera
- Příspěvky: 1280
- Registrován: čtv led 15, 2015 1:37 pm
Re: MC4 do instalačních krabic s gelem
Zdravím,
mohu slíbit, že v zimě dám fotky modulu s popisem do domovského vlákna - modulu AFDD pro DC stringy , modulu HIS- hlídač izolačního stavu, modul detekce správné funkce H můstku modul řídícího relé Leonardo , které vyhodnocuje mimo jiné i stav při podpětí i jediného článků v libovolné sestavě aku baterie a mnoho dalších jiných zajimavostí.
mohu slíbit, že v zimě dám fotky modulu s popisem do domovského vlákna - modulu AFDD pro DC stringy , modulu HIS- hlídač izolačního stavu, modul detekce správné funkce H můstku modul řídícího relé Leonardo , které vyhodnocuje mimo jiné i stav při podpětí i jediného článků v libovolné sestavě aku baterie a mnoho dalších jiných zajimavostí.
-------------------------------------------------------------------------------------------------------------------
Dotace NE, 6,9kWp ,reg.Harmonie Ver.1, 60A,aku 4kWh LTO,BMS Sokol 400E,řízení Leonardo, LF a HF měnič vlastní Ver.1 a Ver.2, LF Modrá trojka 3kVA,modul HIS,ohřev vody Malibu L.A.3kW,Ver.1
Příprava instalace panel 18kWp,reg.Harmonie12kW Ver.4,měnič AC-DC-AC 1f PECKA 22kW,BMS Sokol 400E řízení Leonardo 360V, modul HIS, DC modul AFDD,modul chytré řízení,Aku 360V, ohřev vody Malibu L.A.3kW,Ver.4
Dotace NE, 6,9kWp ,reg.Harmonie Ver.1, 60A,aku 4kWh LTO,BMS Sokol 400E,řízení Leonardo, LF a HF měnič vlastní Ver.1 a Ver.2, LF Modrá trojka 3kVA,modul HIS,ohřev vody Malibu L.A.3kW,Ver.1
Příprava instalace panel 18kWp,reg.Harmonie12kW Ver.4,měnič AC-DC-AC 1f PECKA 22kW,BMS Sokol 400E řízení Leonardo 360V, modul HIS, DC modul AFDD,modul chytré řízení,Aku 360V, ohřev vody Malibu L.A.3kW,Ver.4
-
Dagus
- Příspěvky: 1978
- Registrován: ned úno 17, 2019 9:07 pm
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: MC4 do instalačních krabic s gelem
Nojo kyocero, ale aby se to dalo naroubovat na naše pole a stroje. Hlídač izolačního stavu na 2 stringy DC do 150V bych si hned za rozumný peníz koupil (výstup relé nc/no.
Afdd nevím jestli jsi schopen vyvinout v kvalitě a certifikaci, aby to dávalo smysl. Každopádně se těším co představíš
Afdd nevím jestli jsi schopen vyvinout v kvalitě a certifikaci, aby to dávalo smysl. Každopádně se těším co představíš
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
rva
- Příspěvky: 3832
- Registrován: úte dub 23, 2013 10:21 am
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 40
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: MC4 do instalačních krabic s gelem
AFDD pro DC by měla být jednodušší, než pro AC. Je to příležitost pro bastlíře, kteří nepotřebují zařízení schválené, ale funkční. Třeba stačí nacvaknout proudový transformátor na kabel od stringu a pokud jeho výstup překročí prahovou hodnotu (možná dochází k oblouku a hodnota prudu se rychle mění), tak string odpojit. Bastlíř si to tak může optimalizovat pro svůj systém a výsledek může být spolehlivější než nějaké obecné AFDD s certifikátem.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
-
sindyk
- Příspěvky: 568
- Registrován: pát kvě 21, 2021 12:53 pm
- Bydliště: Semily
Re: MC4 do instalačních krabic s gelem
Kolem těch AFD pro FV stringy se dá na netu najít několik studí, i velcí výrobci se tím zabývají. Co jsem ale při letmém proběhnutí těch materiálů viděl, tak problém je VF bordel, co do stringu generuje MPPT, takže to vůbec není sranda vyhodnotit.
3800 Wp (10s Elerix 380 Wp) | Deye SUN-8K-SG04LP3-EU | olovo mix 492Ah/48V
Domovské vlákno: FVE Pojizeří, povinná četba: Victron Wiring Unlimited
Domovské vlákno: FVE Pojizeří, povinná četba: Victron Wiring Unlimited
-
Dagus
- Příspěvky: 1978
- Registrován: ned úno 17, 2019 9:07 pm
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: MC4 do instalačních krabic s gelem
No tebo teplotní čidla 18B20 ke každému konektoru a v případě zvýšení teploty vypnout mppt. Jenže tyhle teplotní čidla na to asi úplně nebudou vhodné díky omezení sběrnice.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
Petr-II
- Příspěvky: 57
- Registrován: pát úno 08, 2013 12:14 pm
Re: MC4 do instalačních krabic s gelem

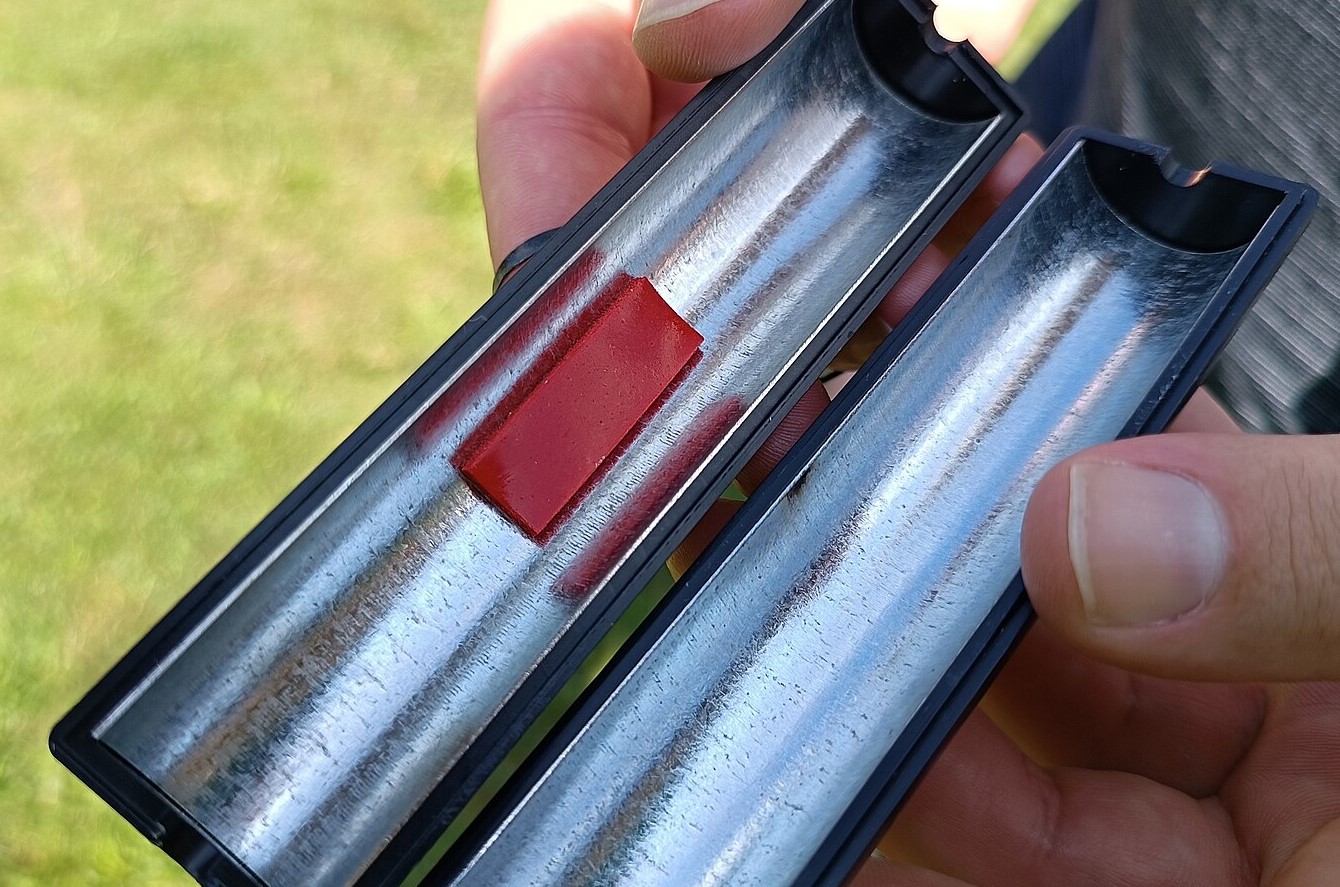

Znáte někdo? Samozhášecí obal na MC4.
https://youtu.be/frP_n0YrJvw
https://youtu.be/frP_n0YrJvw
- Přílohy
-
-
glottis
- Příspěvky: 2380
- Registrován: stř úno 02, 2022 10:30 am
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: MC4 do instalačních krabic s gelem
Nějak mě dráždí, že to je uvnitř kovové a oblouk by to mohlo držet delší dobu ale kdo ví
-
Petr-II
- Příspěvky: 57
- Registrován: pát úno 08, 2013 12:14 pm
Re: MC4 do instalačních krabic s gelem
Ta páska by měla "zežrat" vzduch ...
-
Franta2776
- Příspěvky: 2839
- Registrován: pon úno 01, 2021 4:00 pm
Re: MC4 do instalačních krabic s gelem
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
glottis
- Příspěvky: 2380
- Registrován: stř úno 02, 2022 10:30 am
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: MC4 do instalačních krabic s gelem
nevim, podle me to brani "jen" tomu, ze nezacne horet ten plast konektoru. Ale oblouk bude horet dal. Ten kyslik nepotrebuje
-
Franta2776
- Příspěvky: 2839
- Registrován: pon úno 01, 2021 4:00 pm
Re: MC4 do instalačních krabic s gelem
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
-
morphius
- Příspěvky: 24
- Registrován: stř bře 18, 2020 9:32 am
- Bydliště: Morava
Re: MC4 do instalačních krabic s gelem
picovina, dobre udelana MC4ka nehori... vzpamatujte seglottis píše:Nějak mě dráždí, že to je uvnitř kovové a oblouk by to mohlo držet delší dobu ale kdo ví
Alpha Storion Smile 5, Akku Smile 5 - 17,1kWh, 15x Suntech 305Wp JV.
-
v600
- Příspěvky: 58
- Registrován: ned srp 13, 2023 4:21 pm
- Lokalita: RK
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7000
- Kapacita baterie [kWh]: 20
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: MC4 do instalačních krabic s gelem
No,Franta2776 píše:https://columbusenergy.cz/blog/jak-zaji ... instalace/
nápad to není špatný. Vždyť se doporučuje dát spoje kabelů panelů do kovových krabic.
Akorát jsem nikde nenašel, zda, kde a za kolik to můře koupit svépomocný bastlíř.
Kolumbus dává "nabídku", ale cenu za kus dopředu nezjistíte.
A nebo neumím hledat.
Trochu jsem posílil... 15 panelů Solarmi, 7000W (východ+západ), EPEVER Tracer 10420AN, 2x10kW Liion CALB, 5kW střídač EPEVER IP 5000 Plus - Jednofázový ostrov.
7xLongi, 2500W (jih), SITON, ohřev 160L Dražice.
7xLongi, 2500W (jih), SITON, ohřev 160L Dražice.
-
