JK BMS pomocí BLE na ESP32 bez HA

[lukas.okoun]

no ani ne, spíše jde o ten BLE chip protože jde o to kolik zvládne mít otevřených spojení, ale pokud existuje nějaké ESP32, které zvládne mít otevřené 6 BLE spojení tak se rád poučím
jde to samozřejmě řešit tak že se to bude furt připojovat a odpojovat ale potom to asi nebude moc dělat dobře tomu JK a hlavně to bude furt pípat že

[glottis]

No ale ono to furt pipa tada aspon me. Kdyz jsem ve sklepe, slysim to. Nebo sem sam komu to dela? Ale ona BMS pipa uz jen tim ctenim dat, tak mozna to je jen ono a spojeni drzi otevrene. nebo to obcas udela reconect

[Migel]

Ja som v tomto neandertalec a nerozumiem tomu tak ako iny.
Ale viem ze viac ako 6bmsiek som cez bluetooth nerozchodil a ani mi nedovolilo nahrat subor do esp ked som tam mal viac zariadeni zapisanych v yaml.
Nakoniec som to nechal tak, lebo mam vela bmsiek a nechcem tam mat vela especok...
Cez bluetooth dokaze akurat tak vycitat naviac odpor vodicov..
Takto tam mam jedno esp na 16bmsiek, ktore dokaze okrem vycitania jednotlivych dat aj vypinat aj zapinat jednotlive bmsky a to bohato staci, takze na bluetooth som sa .
Ukazka z nodered dashboardu:

[somira]

pokud by někdo chtěl soubor yaml na baterii s 8 články a počeštěnou, tak takhle vypadá ta moje. Stačí přepsat:

- svůj název zařízení - Moje bat
- svou wifi - ssid: mojewifi
password: heslo
- svou Mac -XX:XX:XX:XX:XX:XX

Kód: Vybrat vše

[substitutions:
  name: jk-bms
  device_description: "Moje bat"
  external_components_source: github://syssi/esphome-jk-bms@main
  mac_address: XX:XX:XX:XX:XX:XX
  # Please use "JK02_24S" if you own a old JK-BMS < hardware version 11.0 (hardware version >= 6.0 and < 11.0)
  # Please use "JK02_32S" if you own a new JK-BMS >= hardware version 11.0 (f.e. JK-B2A8S20P hw 11.XW, sw 11.26)
  # Please use "JK04" if you have some old JK-BMS <= hardware version 3.0 (f.e. JK-B2A16S hw 3.0, sw. 3.3.0)
  protocol_version: JK02_32S

esphome:
  name: ${name}
  comment: ${device_description}
  min_version: 2024.6.0
  project:
    name: "syssi.esphome-jk-bms"
    version: 2.3.0

esp32:
  board: wemos_d1_mini32
  framework:
    type: esp-idf

external_components:
  - source: ${external_components_source}
    refresh: 0s

wifi:
  ssid: mojewifi
  password: heslo

web_server:
  port: 80
  version: 2

ota:
  platform: esphome
  on_begin:
    then:
      - switch.turn_off: ble_client_switch0
      - logger.log: "BLE connection suspended for OTA update"

logger:
  level: DEBUG
  logs:
    esp32_ble_tracker: INFO
    esp32_ble_client: INFO

# If you don't use Home Assistant please remove this `api` section and uncomment the `mqtt` component!
api:

# mqtt:
#   broker: !secret mqtt_host
#   username: !secret mqtt_username
#   password: !secret mqtt_password
#   id: mqtt_client

esp32_ble_tracker:
  scan_parameters:
    active: false

ble_client:
  - mac_address: ${mac_address}
    id: client0

jk_bms_ble:
  - ble_client_id: client0
    protocol_version: ${protocol_version}
    throttle: 10s
    id: bms0

binary_sensor:
  - platform: jk_bms_ble
    balancing:
      name: "${name} balancování"
    charging:
      name: "${name} nabíjení"
    discharging:
      name: "${name} vybíjení"
    heating:
      name: "${name} ohřev"
    online_status:
      name: "${name} stav online"
    dry_contact_1:
      name: "${name} bezpotenciálový kontakt 1"
    dry_contact_2:
      name: "${name} bezpotenciálový kontakt 2"

button:
  - platform: jk_bms_ble
    retrieve_settings:
      name: "${name} načíst nastavení"
    retrieve_device_info:
      name: "${name} načíst informace o zařízení"

number:
  - platform: jk_bms_ble
    jk_bms_ble_id: bms0
    balance_trigger_voltage:
      name: "${name} Rozdíl napětí pro spuštění balancování"
    cell_count:
      name: "${name} Počet článků"
    total_battery_capacity:
      name: "${name} Celková kapacita baterie"
    cell_voltage_overvoltage_protection:
      name: "${name} Přepěťová ochrana článku"
    cell_voltage_overvoltage_recovery:
      name: "${name} Obnovení po přepětí článku"
    cell_voltage_undervoltage_protection:
      name: "${name} Podpěťová ochrana článku"
    cell_voltage_undervoltage_recovery:
      name: "${name} Obnovení po podpětí článku"
    balance_starting_voltage:
      name: "${name} Startovní napětí balancování"
    voltage_calibration:
      name: "${name} Kalibrace napětí"
    current_calibration:
      name: "${name} Kalibrace proudu"
    power_off_voltage:
      name: "${name} Napětí pro vypnutí BMS"
    max_balance_current:
      name: "${name} Max. balanční proud"
    max_charge_current:
      name: "${name} Max. nabíjecí proud"
    max_discharge_current:
      name: "${name} Max. vybíjecí proud"
    smart_sleep_voltage:
      name: "${name} Napětí pro chytrý spánek"
    cell_soc100_voltage:
      name: "${name} Napětí článku pro 100% SOC"
    cell_soc0_voltage:
      name: "${name} Napětí článku pro 0% SOC"
    cell_request_charge_voltage:
      name: "${name} Požadované nabíjecí napětí článku"
    cell_request_float_voltage:
      name: "${name} Požadované udržovací (float) napětí článku"
    cell_request_charge_voltage_time:
      name: "${name} Čas nabíjecího napětí"
    cell_request_float_voltage_time:
      name: "${name} Čas udržovacího napětí"
    charge_overcurrent_protection_delay:
      name: "${name} Prodleva nadproudové ochrany při nabíjení"
    charge_overcurrent_protection_recovery_time:
      name: "${name} Čas obnovy po nadproudu při nabíjení"
    discharge_overcurrent_protection_delay:
      name: "${name} Prodleva nadproudové ochrany při vybíjení"
    discharge_overcurrent_protection_recovery_time:
      name: "${name} Čas obnovy po nadproudu při vybíjení"
    short_circuit_protection_delay:
      name: "${name} Prodleva ochrany proti zkratu"
    short_circuit_protection_recovery_time:
      name: "${name} Čas obnovy po zkratu"
    charge_overtemperature_protection:
      name: "${name} Teplotní ochrana při nabíjení (vysoká)"
    charge_overtemperature_protection_recovery:
      name: "${name} Obnova po vysoké teplotě při nabíjení"
    discharge_overtemperature_protection:
      name: "${name} Teplotní ochrana při vybíjení (vysoká)"
    discharge_overtemperature_protection_recovery:
      name: "${name} Obnova po vysoké teplotě při vybíjení"
    charge_undertemperature_protection:
      name: "${name} Teplotní ochrana při nabíjení (nízká)"
    charge_undertemperature_protection_recovery:
      name: "${name} Obnova po nízké teplotě při nabíjení"
    power_tube_overtemperature_protection:
      name: "${name} Teplotní ochrana výkonových tranzistorů (MOS)"
    power_tube_overtemperature_protection_recovery:
      name: "${name} Obnova po přehřátí tranzistorů (MOS)"
    discharge_precharge_time:
      name: "${name} Čas přednabití při vybíjení"

sensor:
  - platform: jk_bms_ble
    jk_bms_ble_id: bms0
    min_cell_voltage:
      name: "${name} článek-min napětí"
    max_cell_voltage:
      name: "${name} článek-max napětí"
    min_voltage_cell:
      name: "${name} článek s min napětím"
    max_voltage_cell:
      name: "${name} článek s max napětím"
    delta_cell_voltage:
      name: "${name} článek max-min napětí"
    average_cell_voltage:
      name: "${name} článek-pruměrné napětí"
    cell_voltage_1:
      name: "${name} článek-napětí 1"
    cell_voltage_2:
      name: "${name} článek-napětí 2"
    cell_voltage_3:
      name: "${name} článek-napětí 3"
    cell_voltage_4:
      name: "${name} článek-napětí 4"
    cell_voltage_5:
      name: "${name} článek-napětí 5"
    cell_voltage_6:
      name: "${name} článek-napětí 6"
    cell_voltage_7:
      name: "${name} článek-napětí 7"
    cell_voltage_8:
      name: "${name} článek-napětí 8"
    cell_resistance_1:
      name: "${name} článek-odpor 1"
    cell_resistance_2:
      name: "${name} článek-odpor 2"
    cell_resistance_3:
      name: "${name} článek-odpor 3"
    cell_resistance_4:
      name: "${name} článek-odpor 4"
    cell_resistance_5:
      name: "${name} článek-odpor 5"
    cell_resistance_6:
      name: "${name} článek-odpor 6"
    cell_resistance_7:
      name: "${name} článek-odpor 7"
    cell_resistance_8:
      name: "${name} článek-odpor 8"
    total_voltage:
      name: ".1 ${name} celkové napětí baterie"
    current:
      name: ".2 ${name} proud baterie"
    heating_current:
      name: "${name} topný proud"
    power:
      name: "${name} výkon"
    charging_power:
      name: ".3 ${name} nabíjecí výkon"
    discharging_power:
      name: ".4 ${name} vybíjecí výkon"
    temperature_sensor_1:
      name: "${name} teplotní sensor 1"
    temperature_sensor_2:
      name: "${name} teplotní sensor 2"
    temperature_sensor_5:
      name: "${name} teplotní sensor 5"
    power_tube_temperature:
      name: "${name} teplota výkonových tranzistoru"
    balancing:
      name: "${name} balancování"
    state_of_charge:
      name: ".0 ${name} stav nabití"
    state_of_health:
      name: "${name} celková kondice baterie"
    capacity_remaining:
      name: ".5 ${name} zbývající kapacita"
    total_battery_capacity_setting:
      name: "${name} nastavení celkové kapacity baterie"
    charging_cycles:
      name: ".6 ${name} nabíjecí cykly"
    total_charging_cycle_capacity:
      name: "${name} celková kapacita nabíjecích cyklu"
    total_runtime:
      name: "${name} celková doba provozu"
    balancing_current:
      name: "${name} proud balancování"
    errors_bitmask:
      name: "${name} errors bitmask"
    emergency_time_countdown:
      name: "${name} odpočítávání nouzového stavu"
    charge_status_id:
      name: "${name} charge status id"
    charge_status_time_elapsed:
      name: "${name} charge status time elapsed"

switch:
  - platform: jk_bms_ble
    charging:
      name: "${name} nabíjení"
    discharging:
      name: "${name} vybíjení"
    balancer:
      name: "${name} balancování"
    emergency:
      name: "${name} nouzový režim"
    heating:
      name: "${name} ohřev"
    disable_temperature_sensors:
      name: "${name} vypnout teplotní senzory"
    display_always_on:
      name: "${name} displej stále zapnutý"
    smart_sleep:
      name: "${name} chytrý spánek"
    disable_pcl_module:
      name: "${name} vypnout PCL modul"
    timed_stored_data:
      name: "${name} časované ukládání dat"
    charging_float_mode:
      name: "${name} režim udržovacího nabíjení"

  - platform: ble_client
    ble_client_id: client0
    name: "${name} povolit bluetooth připojení"
    id: ble_client_switch0

text_sensor:
  - platform: jk_bms_ble
    errors:
      name: "${name} chyby"
    total_runtime_formatted:
      name: "${name} celková doba provozu"
    charge_status:
      name: "${name} stav nabíjení"
    software_version:
      name: "${name} verze softwaru"
    hardware_version:
      name: "${name} verze hardwaru"/code]

      náhled:[attachment=0]náhled bat.jpg[/attachment]

[ElMa]

https://cepower.org je asi neco podobneho volitelne (placene) i pres cloud a umi to i JBD BMS

jaky nejmensi ESP32 s m oznosti 12V napajeni mi poradite?

[rva]

Z 12V se "vyrábí" 5V pro esp32 pomocí modulu DC/DC (některé jdou naletovat přímo na esp32). A nejmenší je asi esp32C3 supermini. Když si vezmeš verzi s oled displejem, tak na něm můžeš nechat rotovat některé hodnoty.
Takto jsem přidal dc/dc měnič z baterie 48V (pro komunikaci esp32C3 s JK-BMS)

[bokser01]

Já si udělal pomocí AI svůj vlastní kod do arduino ide, vyčítám data z 2 BMS přes BT pomocí ESP32C3 malé desky z laskakit a napájím jí přímo z USB měniče.

Data si odesílám na svůj server kde je mám přístupné odkudkoliv.

[ElMa]

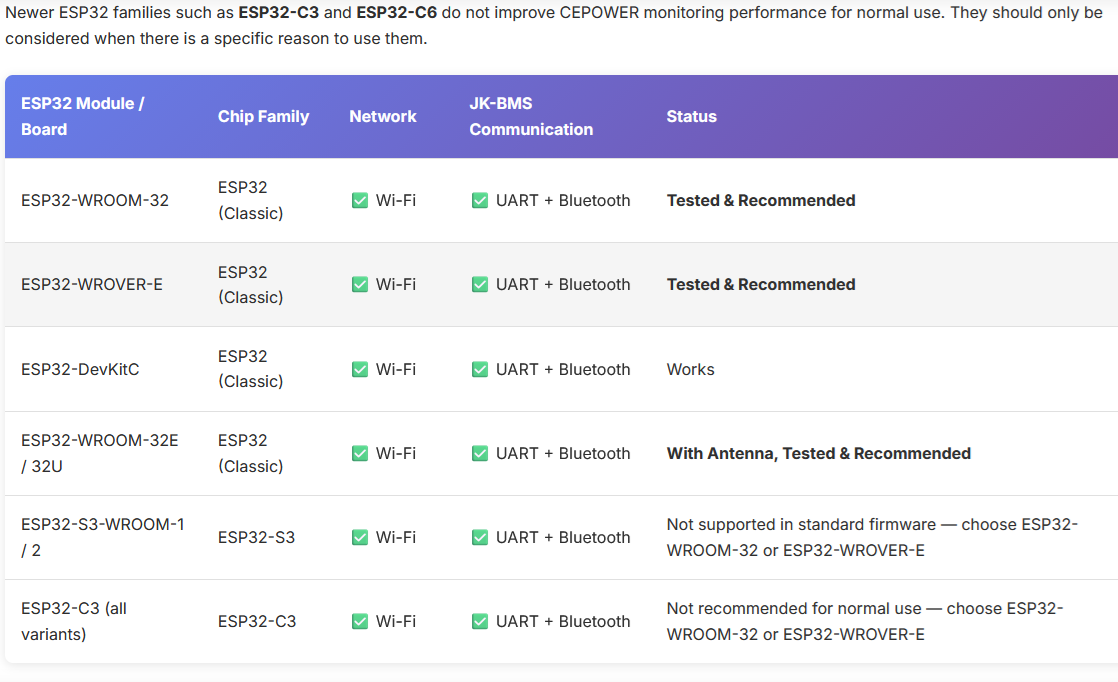

C3 supermini - "Not recommended for normal use" se píše na cepower https://cepower.org/#requirements
našel jsem rozšiřující desku a píšou 12V, jsou na ni zbytečné USB/RS232 čipy

Rád bych kompaktní pevný (asi nezbude než sendvič) Jelikož s tím mám 0 zkušenosti, tak se mi nepovedlo na ALI to vybrat. Tohle je asi jen bez ESP https://www.aliexpress.com/item/1005009253386711.html

nevěděl bys co na Alíku koupit malého, aby to šlo nalepit na baterku 12-14V, pro daný účel? /aby na tom šel cepower a taky něco jiného, co by umělo číst BMSky JBD a JK alespoň lokálně, když Bluettoth dosah nestačí/, ten Cepower by to měl, pokud to chápu, umožnit i přes cloud (za poplatek)...

[rva]

Pokud s tím máš 0 zkušeností a nechceš/nemůžeš to změnit, tak to je těžké. Na moduly obvykle něco pájíš. Na té fotce kousek výš to je i s kablíkem, který se strká do konektoru na JK-BMS. Po tom kablíku se modul jednak napájí a i komunikuje s BMS. Kromě toho se BMS nastavuje přes BlueTooth. Kablík + DC/DC + ESP32 se dají koupit. Na tebe zbývá 8x pájení a pak "čistá práce" u počítače. Ta čistá práce je pro neznalého nejtěžší, ale tak je to se vším, co se dělá poprvé.
Alternativně můžeš komunikaci udělat úplně bezdrátově, tedy žádné pájení a jen programování - tedy spíš zopakování jako opička postupu, jak to udělali jiní. Moduly jsou pak napájeny přes jejich USB-C a pokud na sobě mají displej, tak v krabičce vypadají takto (poslední fotka): bezdrátová komunikace s JK-BMS a JBD-BMS

[ElMa]

download/file.php?id=54707&mode=view to je co za "interface" krabičky?

já chci poradit levný malý ESP32, které se dá krmit z 10-15V, nejspíš nějaká destička do kreré se zasune na 2x16 piny to full esp32, jdu hledat...

Připojit to zatím budu připojovat přes BT+Wifi do WLAN (ne bo kabelu do BMS!)

právě že tam toho na ali bylo tolik, že mi šla z toho hlava kolem ...

[ElMa]

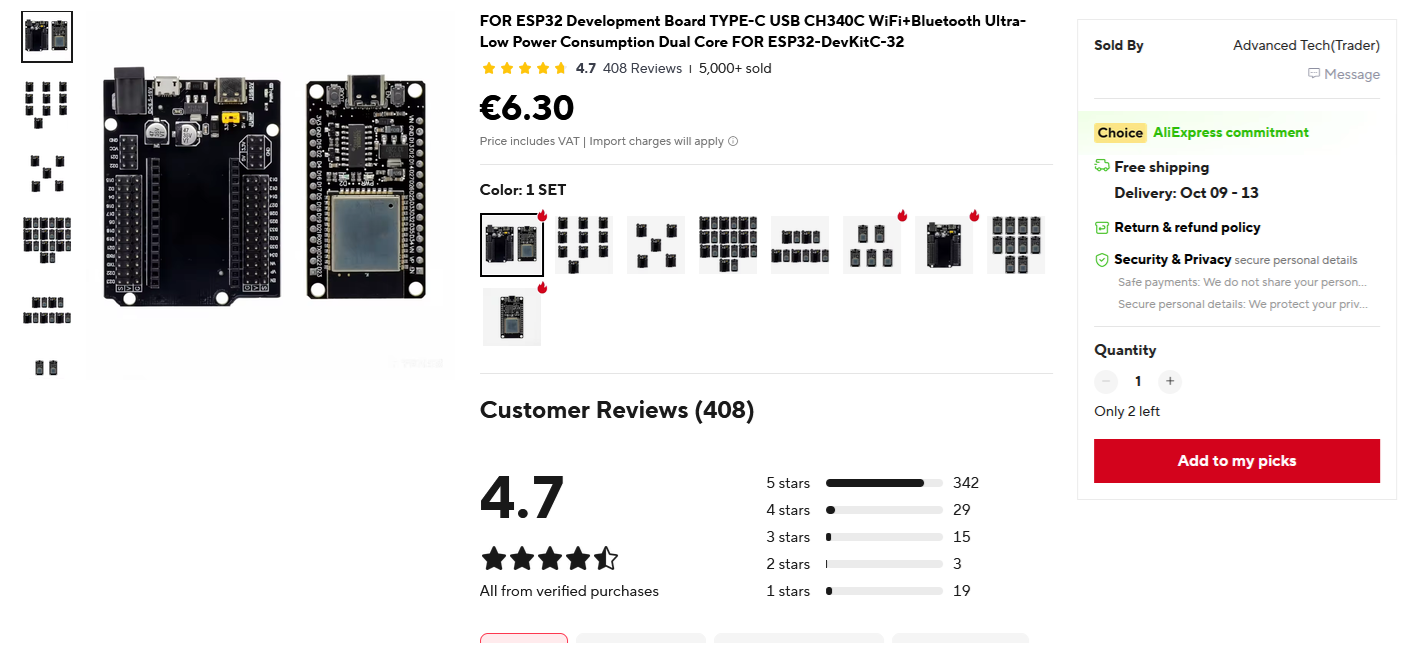

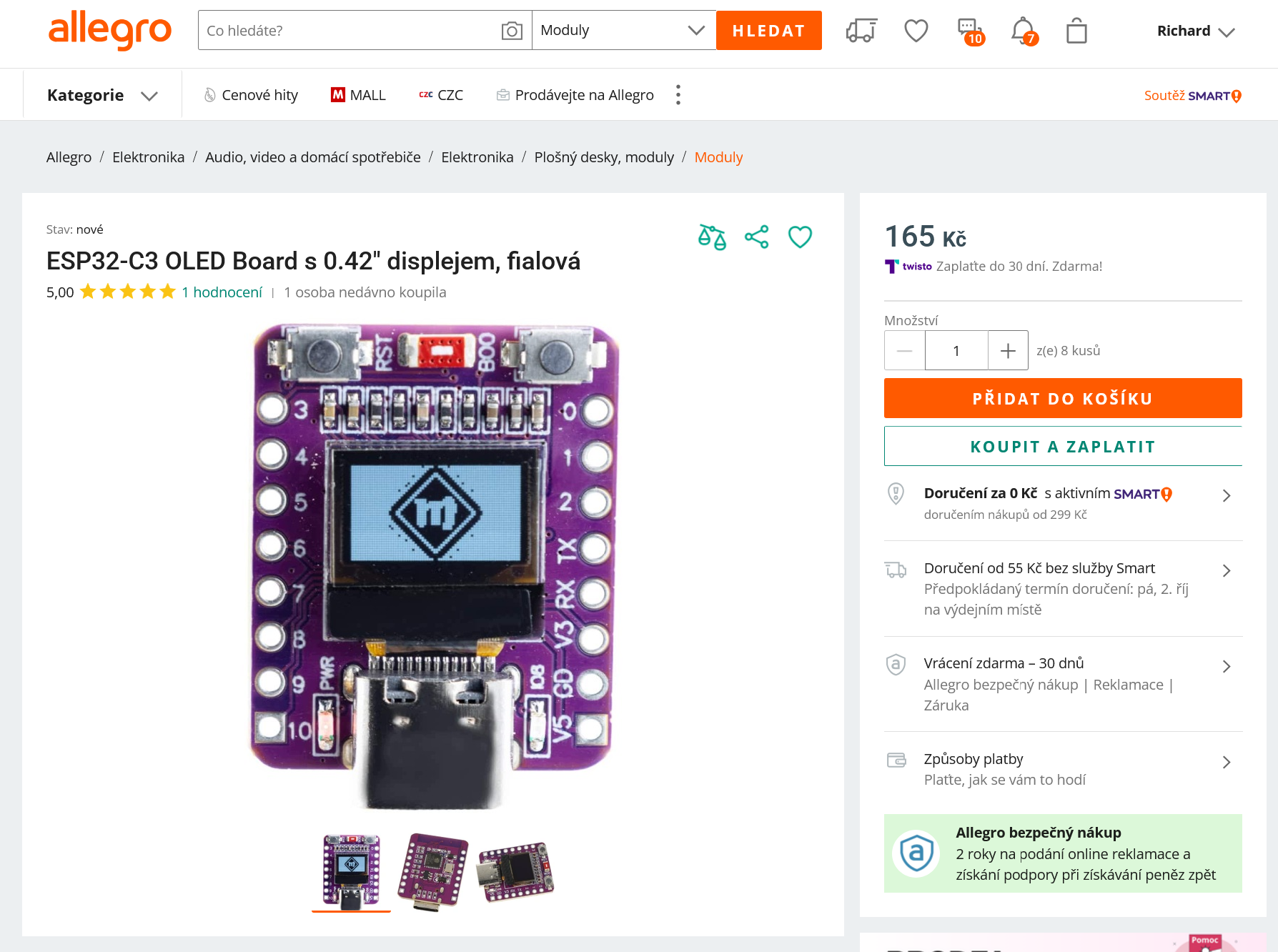

je tohle ono? Aby mi nepřišla jen rozšiřující deska... já nevím jestli je v tom i samotný ESP32 nebo jen ta exp.deska??

[rva]

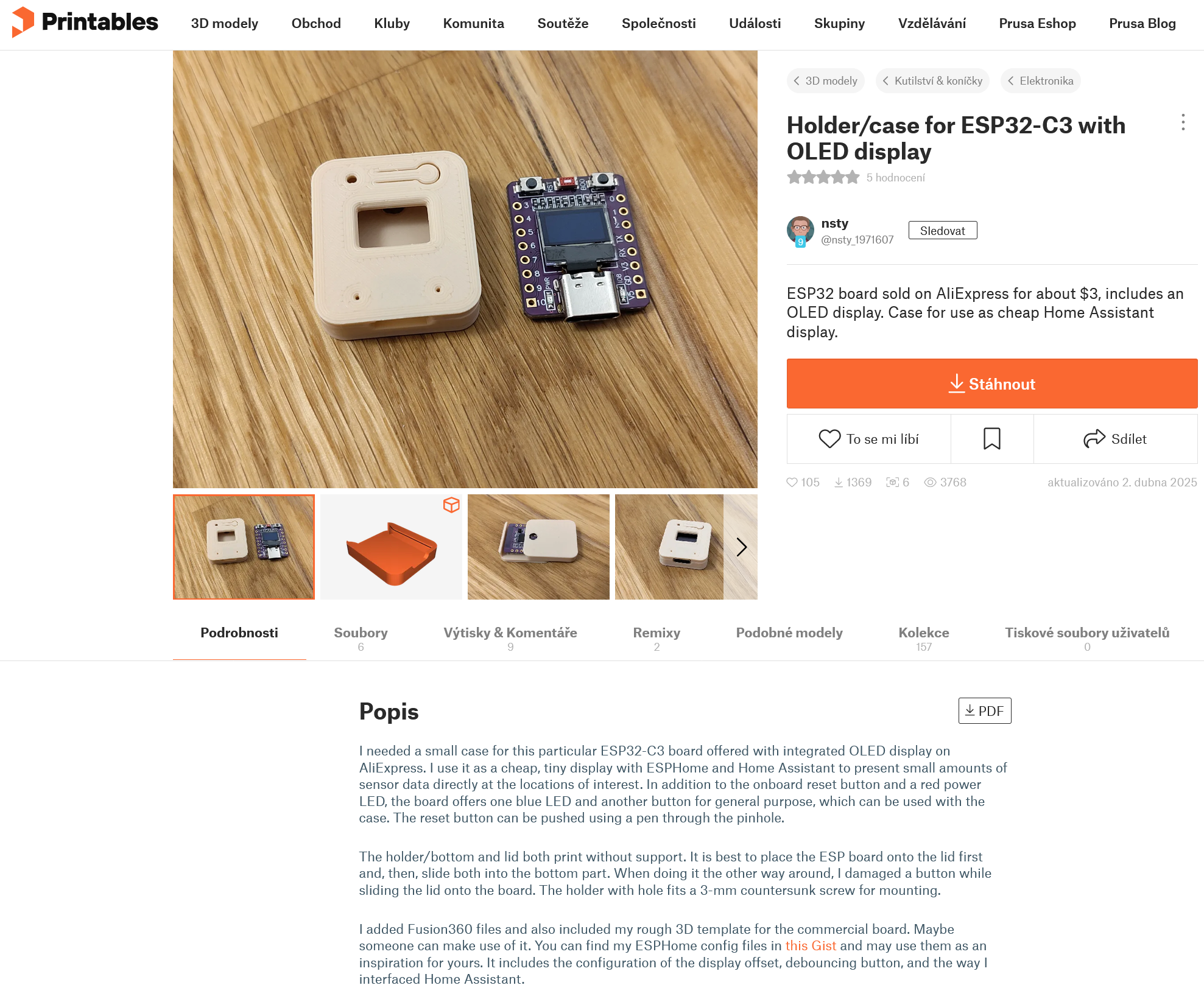

No to je právě esp32C3 supermini s OLED displejem a je strčené do krabičky vytištěné na 3d tiskárně krabička pro esp32 supermini s oled displejem. Kabel, který k tomu vede, je normální USB C kabel od normální nabíječky mobilů. Žádné pájení. esp32C3 komunikuje s JK-BMS nebo JBD-BMS přes bluetooth a připojí se na místní wifi, kde můžeš v libovolném prohlížeči sledovat parametry baterie. Tím, že se nic nepájí, nemáš co zničit. A funguje to samozřejmě i bez té krabičky. Nechápu, proč by se to mělo napájet z 12V, ale pokud to je potřeba, tak existuje spousta DC/DC Stepdown měničů, které z 12V udělají 5V, které tyto moduly potřebují.

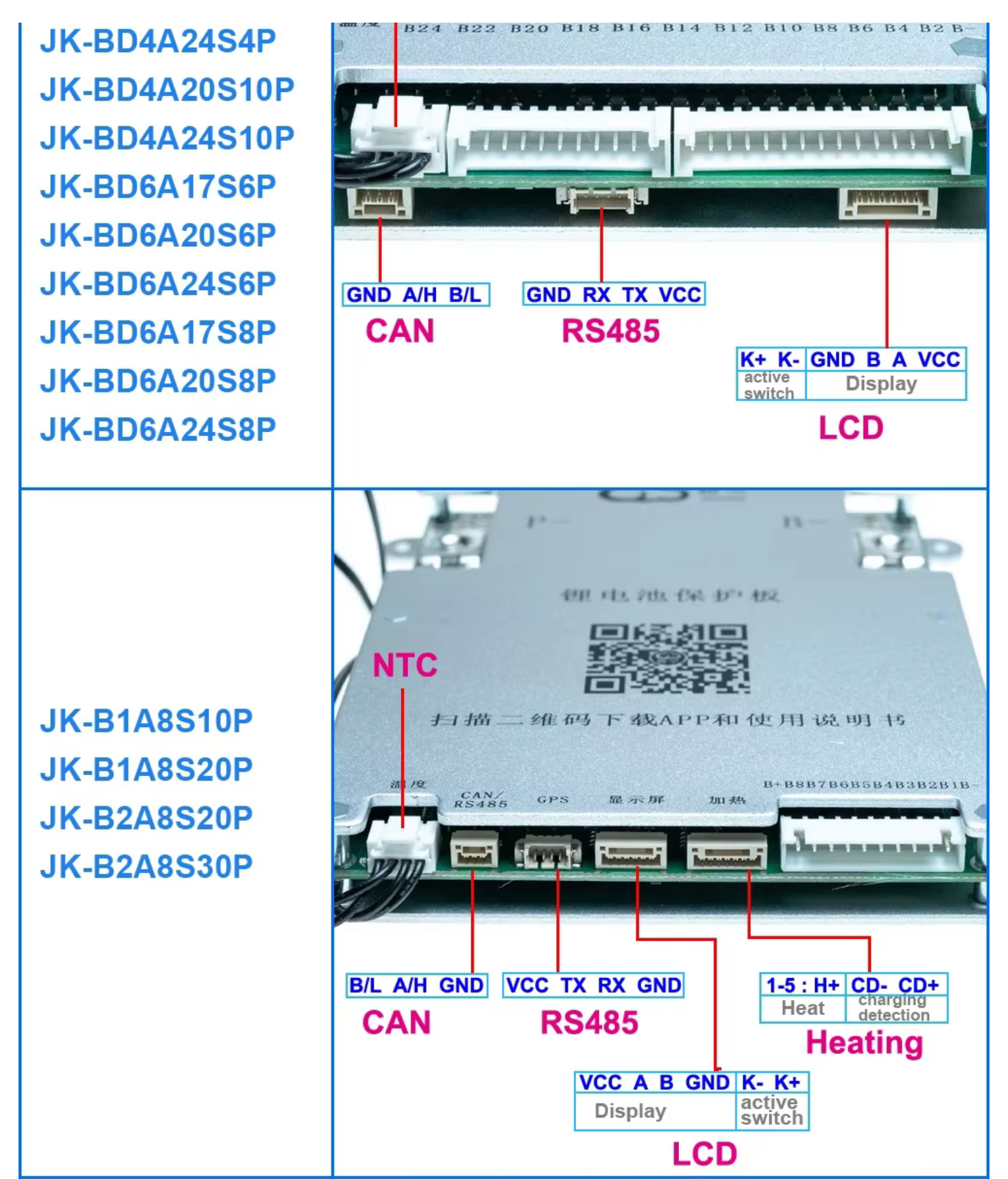

Komunikace "drátem" je ale spolehlivější - je to přes konektor RS 485 a jak vidíš z obrázků, tak tam je k dispozici i napětí baterie, které se dá využít právě k úpravě na 5V a pak k napájení toho esp32 modulu.

[ElMa]

ok, takže jsi si case / krytku vyrobil a vytisknul na 3D tiskárně.. šikovnej

A teď k věci * koukal jsi se na můj obrázek download/file.php?id=55615&mode=view a poznáš co je v nabídce - co mi přijde? poznáš co za verzi je ta deska vpravo? a zda je součástí dané nabídky?

Já bych rád, abych nečekal 2 měsíce na něco, co nepřipojím na 12V (to by měl řešit ten expanzní board vlevo - viz jack 5,5mm) a nebo v tom nepojede cepower https://cepower.org/#requirements viz tohle... podle toho S3, C3 asi ma maly vykon

[rva]

C3 je novější než to, co oni doporučují. Bohatě stačí na obsluhu i více bms. Třeba se jim nechce rozšiřovat nabídku (počet verzí software).
Za tu cenu snad přijde jak nějaké esp, tak i deska, kam ho strčíš. Jen nechápu, proč do toho chceš dát ten software, nad kterým nebudeš mít žádnou kontrolu, když si můžeš vytvořit svou verzi, která bude dělat přesně to, co potřebuješ.
Ještě jsem se podíval na ten software. No to snad nemyslí vážně? přes UART (drátem max. 3 klienti) a přes ble jeden a i tak s nebezpečím výpadků?

[Mex]

je tohle ono? Aby mi nepřišla jen rozšiřující deska... já nevím jestli je v tom i samotný ESP32 nebo jen ta exp.deska??

U těch mateřských desek dej pozor na stabilizátor.
Je tam jen lineární stabilizátor, který bude dost topit.

A hlavně tam bude pravděpodobně čínská verze AMS1117.
A ty jsou použitelné opravdu jen do 12V. Při vyšším vstupním napětí odcházejí, a bohužel sebou často vezmou i to, co napájí (prorazí se a pustí vstupní napětí na výstup).

Pokud budeš mít to napájení vyšší (psal jsi o 15V), tak si tam raději dej zde již několikrát zmiňovaný nějaký DC-DC step-down měnič.
Ale pozor, i ty se některé dělají jen do 12V. Chce to si napřed přečíst co kupuješ.
A podívat se na recenze kupujících.
V DC-DC měničích Číňani velice šidí.
Což při té minimální ceně moc nechápu, ale je to prostě tak.

Většinou dobré bývají moduly s chipy XL4005/4015 (do nějakých 30V) nebo XL7005/7015 (až do 60V).
Naopak skoro 100% pravděpodobnost padělků je u měničů s chipy MPxxxx. Často mívají i odbroušený popis.

[ElMa]

díky za upozornění, napájení jsem chtěl z 12V i z auta i z LFP4 12.8V pack (a jiný systémy na 12V), kde napětí lítá typicky 10-14...

A u tehle nabidky PickUp na Aliexp. ji, nejde ani detail produktu rozkliknout... Navíc jsem to ESP32 neměl v ruce a tak z fotek nepoznám co je co ... Nahrát tam pak cokoliv už není pro mě problém, ale kódovat od nuly vlastní webserver a parser no nevím zda na to mám xx hodin času? Tak prvotně jsem chtěl zkusit hotový cepower org

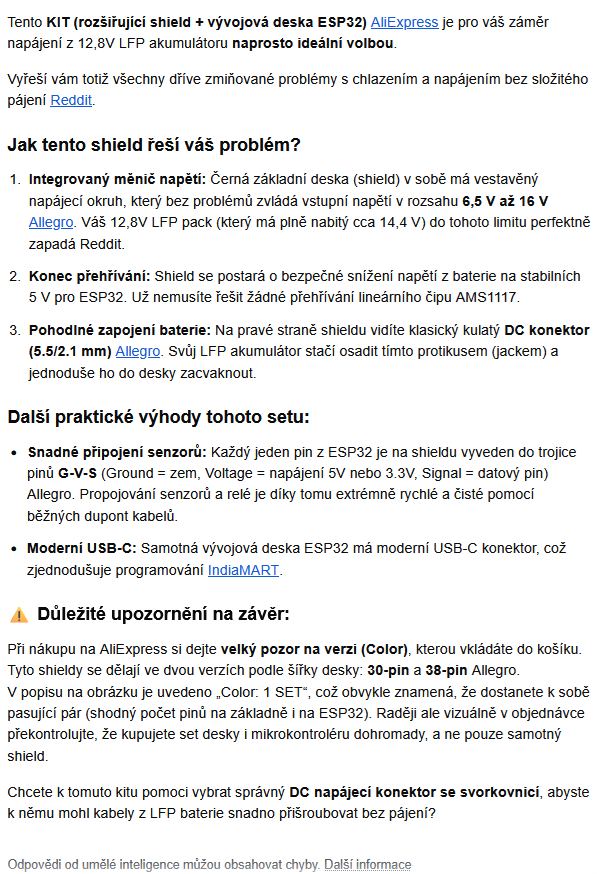

AI mi na to říká: viz příloha...

edit: ještě ty odkazy co tam AI přidalo (reddit, allegro, podle fotky):

https://allegro.cz/produkt/adapter-shie ... 28194abf3d
https://allegro.cz/produkt/msalamon-ada ... 3170814665
https://www.indiamart.com/proddetail/es ... 35330.html

[rva]

Proč bys měl kódovat vlastní web server? Vše už udělali jiní a ty to od nich převezmeš. I tady na fóru máš spoustu hotových souborů, které obměníš, zkompiluješ a pošleš do esp. I kousek výš jsem poslal odkaz na příspěvek, kde ten zdrojový kód uvádím viewtopic.php?t=1228&start=980#p296065.
Vychází to od známého autora řady komunikačních programů pro fotovoltaiku, toto je na https://github.com/syssi/esphome-jk-bms
Do těchto modulů je optimální posílat programy pod esphome, protože to nemusíš dělat od nuly. https://esphome.io/

[ElMa]

máš pravdu, ale teď řeším vhodný HW, víš? Tj. aby mi přišlo to správný železo a abych ho teda nespálil napájíc to i 14V...

Taky koukám - že ty původní mají starý BT 4.2, ale to asi není problém co? Nemůžu chtít hned 6.0
