Eybond Modbus RTU - invertor GridFree SUN-1(2)000 - E

[glottis]

Ja si myslim, ze problem je v tom, ze modarsek reguluje na nulu. Pokud zrovna dodava nejaky vykon a CT mu rika nula a v tu chvilku to odpojim, muze se stat, ze proste pojede dal na tu stejnou hodnotu vykonu. A pokud sondu pripojis a zmeni se tam vykon, ze se zase chyti.

[Valdano]

Tak by to být nemělo, protože modrásek detekuje základní rozdíl mezi přetokem a spotřebou nikoli podle hodnoty napětí/proudu z CT sondy, ale podle fázového posunu sinusového signálu z CT sondy oproti svému AC výstupu jak už jsem popsal v jiném tématu v mém příspěvku viz tento odkaz. Takže v okamžiku kdy se vstup modráska pro CT sondu vyzkratuje tak nejen, že na něm zmizí napětí, ale zmizí i sinusový signál a právě podle toho modrásek rozezná, že je CT sonda zcela odpojena a měl by tedy zastavit generování výkonu, protože pokud není na vstupu od CT sondy sinusový signál tak to neznamená nulový přetok, ale jen to, že CT sonda není vůbec připojena a nelze tedy měřit fázový posun ani vůbec vyhodnocovat přetok/spotřebu.

[Mex]

A na tos přišel jak? To Modras dělá nějak jinak než to dělají ostatní?
Směr a velikost toku energie je snad dána napětím a proudem, a u střídavého průběhu samozřejmě i jejich směrem.
Takže bych řekl, že Modras prostě v každém okamžiku měří napětí dané fáze a proud z CT, který na měřicím odporu taky převede na napětí.
A podle toho prostě dodá trochu víc nebo míň PWM modulací koncového stupně.

Pokud má za úkol regulovat na nulu, a šlusnu mu výstup CT, tak mu tu nulu "zaručím", ať už tam teče cokoli.
Tak by si klidně mohl myslet, že zrovna teď aktuální plnění PWM je to přesně správné, protože tam má ukázkovou nulu.

Ale samozřejmě nevím, jak to ve firmware zařízené. Jestli třeba tu ztrátu signálu bere jako mimořádku, a díky tomu vypne výstup. Což by bylo podle mě asi správné ošetření dané situace.

[Valdano]

Výše proudu je jen míra přetoku nebo spotřeby, ale směr tedy rozlišení toku energie (tedy to jestli jde o přetok a nebo o spotřebu) je dán fázovým posunem. CT sonda dává AC napětí tj. sinusový signál odpovídající toku energie v místě měření a právě podle fázového posunu toho signálu z CT sondy oproti AC výstupu měniče se rozeznává zda se jedná o přetok nebo o spotřebu. Tak to prostě je.

Mimochodem právě kvůli tomuto fázovému posunu záleží na směru osazení CT sondy podle na ní uvedené šipky. Pokud sondu otočíte obráceně, měnič bude vyhodnocovat spotřebu jako přetok a naopak.

[glottis]

Jenze kdyz modrasek vyrabi presne tolik jaka je spotreba domu (nebo vetvi na ktere sonda je), na ct sonde je nula. Kdyz pominu ruseni. Druhou proudovou sondu ma v sobe interne a ukazuje jeste kolik vyrabi.

[Valdano]

Je možné i to, že modrásek nevyhodnocuje fázový posun pokud je napětí na vstupu od CT sondy trvale nulové. Nicméně v takovém případě to znamená nejen nulový přetok, ale současně i nulovou spotřebu a pokud je nulová spotřeba tak by neměl na AC výstupu generovat žádný výkon tj. měl by sjet na nulu.

[glottis]

jak jsi na to prisel?

https://download.asm.cz/inshop/prod/I4W ... UN_001.jpg

Uplne v pohode bude CT merit nulu, spotreba bude 1kw a modrasek bude vyrabet 1kw. Jestli na CT nameris neco nebo ne, bude zaviset na charakteru spotreby. Jestli to je cinne, kapacitni nebo indukcni.

[JirkaE]

Dotaz pro všechny - jak zjistím ID Modráska ? Popřípadě kde ho změním ? Je-li to v servisním MENU - jak se dostat tam a zpět ?

Nemá někdo tušení - už 2h se nemohu dostat z místa a nemužu nikde najít jak na to a plechová hlava ví taky prd

[Mex]

... směr tedy rozlišení toku energie (tedy to jestli jde o přetok a nebo o spotřebu) je dán fázovým posunem ...

Takže nejlíp bude dodávat, když bude vyrábět přesně v protifázi.
To budou správci sítě happy až na půdu.

Nepleteš si to s generováním výkonu asynchronním motorem, který roztočíš do nadsychronních otáček?

[Valdano]

Problém je v tom, že jak se ukazuje tak stažení výkonu modráska na nulu pomocí zkratování vstupu pro CT sondu není spolehlivé tj. může nastat stav kdy modrásek zamrzne na určitém výkonu i když bude vstup pro CT sondu vyzkratován. Při tomto způsobu řízení odpojováním CT sondy alias zkratováním vstupu modráska pro CT sondu se tedy nelze zcela vyhnout tomu, že k zamrznutí modráska na určitém výkonu může docházet.

Technicky vzato by se dalo při požadavku na stažení výkonu modráska k nule namísto zkratování vstupu na vstup modráska připojit přepínacími kontakty relé místo CT sondy AC sinusový signál nějakého udělátka, který bude posunutý o 180 stupňů oproti AC výstupu modráska. Tím by se v podstatě nasimuloval signál CT sondy při obrovském přetoku. V takovém případě by měl limiter modráska vyhodnotit obrovský přetok a pak by jeho výkon měl spadnout vždy až k nule a nemělo by docházet k tomu zamrznutí na určitém nenulovém výkonu.

[Valdano]

jak zjistím ID Modráska ? Popřípadě kde ho změním ? Je-li to v servisním MENU - jak se dostat tam a zpět ?

Pokud formulací "ID modráska" máte na mysli jeho sériové číslo tak to není uvedeno nikde v jeho menu. Dá se pouze číst (nikoli však změnit), a to jako až deset číslic ACSII znaků čtených z Modbus registrů 3 až 7 přes vnější komunikační port RS232 na modrásku. Podrobněji viz odkaz na popis Modbus registrů.

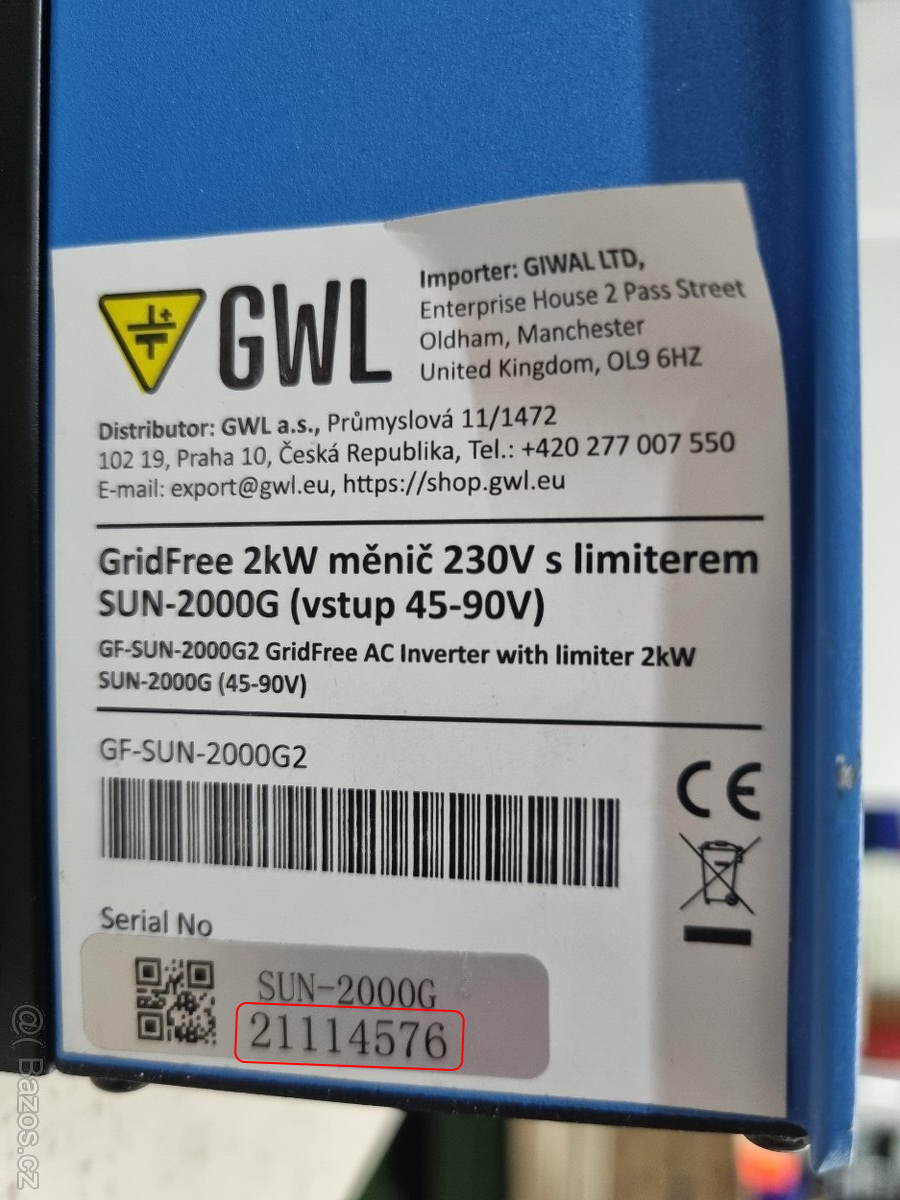

Sériové číslo by mělo být uvedeno i na štítku přímo na modráskovi viz přiložený obrázek.

[Franta2776]

První 4 čísla jsou rok a měsíc výroby, zbytek bude kusy v měsici
