Návrh poloostrovnej FVE pre začínajúceho nadšenca do FVE

[Ghost86]

Kuba: tiez ma to prekvapuje, ale mozno je chyba na mojej strane a nieco som zle premeral. Ako zistit ci to je, alebo nie je prepojene (PE - N)? Zmeriam to este raz.

[cipis]

Me spise prekvapuje, ze se divite.
V momente, kdy mam ostrov, a nechci provozovat jine site (IT), tak musi byt jeden fazovy vystup z menice na zem, aby to byla TN sit.
Nektere menice maji rele, ktere to delaji za uzivatele, nektere maji vevnitr uzivatelsky menitelnou propojku, nektere jsou natvrdo, nektere v lufte.
Zcela zasadni je, co se nameri na vystupu. Jestlize se nameri kolem tech 115 V proti zemi na obou fazovych vystupech, je to spatne, pokud chci TN sit.
Pokud to spoji rele nebo pokud to spojim natvrdo, tak je jedno, vyrabim proste TN sit. Neni to zadny druhy bod rozdeleni, s DS to v ten okamzik ma spolecnou akorat zem, nic jineho. Proste jsou to dva zdroje.
Proto jsem pro daleko pohodlnejsi praci a zapojovani atd. zmenil logiku zapojeni rozvadecu a proste pater je v TNC, a az v rozvadecich z toho delam TNS.
Ma to jen jeden vedlejsi efekt, a to to, ze musim vsechny rozvadece spojovat 10mm2.

Jinak s chranicem to defacto nema nic spolecneho, muze mit na vstupu cokoliv, na vystupu je vzdy TNS, a pokud tam nekdo nedomota nulaky, tak neni sebemensi problem.

[Ghost86]

Cipis a mozes prosim potvrdit, ze toto zapojenie teda bude funkcne podla schemy? (aj pri zapojenom/odpojenom "gride")

Pripadne tam vidis nejaky potencialny problem? Dakujem

[kuba47]

Ako zistit ci to je, alebo nie je prepojene (PE - N)? Zmeriam to este raz.

Zkus změřit odpor mezi výstupem N a skříní (PE) ve vypnutém stavu. U mě je to nekonečno.

cipis: Já se divím jen tomu, že je v tomhle rozdíl mezi dvěma modely, které mají zdánlivě stejnou základní desku.

[cipis]

Já bych z "DS hodiny" zrušil tu nulu. A natáhl to 4x10 do toho "přepínacího" rozváděče. A tam až měl tu nulu.
K měniči a od měniče bych také táhl 4x10, ať se nemusí řešit ground relé spíná nespíná, propojka nepropojka.

Jestli to je dobře na obrázku, tak máš mezi tím "přepínacím" a garáží dva kabely 5x10 a jeden 5x6? Tak bych dal tu 5x6 na "obyčejnou" garáž a dvě ty 5x10 na přívod/odvod k měniči, byť se v něm modré nepoužijí.

[Mex]

Ptáš se, jestli budou fungovat chrániče. Ale nemáš je tam namalované.
Jestli budou až v tom obdélníku "dom" nebo "garáž", tak budou, ať ten měnič sepne groud-relé nebo ne.
Pokud budou někde dřív, tak v případě ground-relé budou vypadávat.

Asi je dobré si uvědomit, proč se vlastně nemá dodatečně spojit PE a N.
Má to 2 důvody:
- pokud je to spojení až za chráničem, tak část proudu, který má jít přes N, povede i přes PE, a chránič vypadne
- na PE se může objevit trochu zvýšené napětí, dané úbytkem na N při velkém zatížení

Ten 1. důvod se neuplatní, pokud je chránič až za tím spojením.
Ten 2. důvod je sice asi z hlediska norem důležitý, v praxi je ale spíš zanedbatelný. Zvlášť u krátkého vedení a průřezu třeba 6 mm2.

Za mě: pokud je to zapojené tak jak to máš namalované, tak bych vypnul groud-relé v měniči a zbytek nechal jak je.
Ale hádat se s nikým nebudu.

[Ghost86]

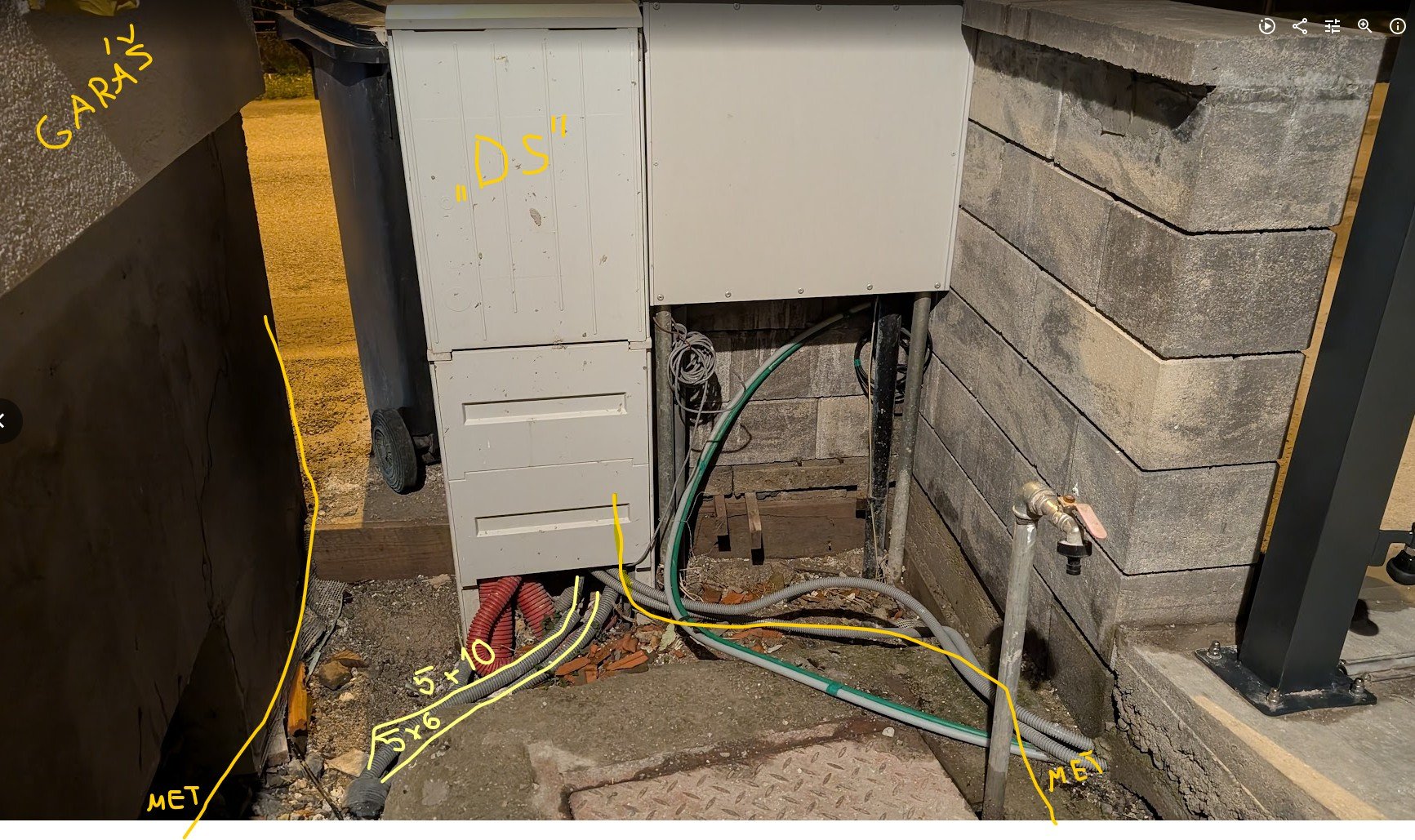

Je to takto: do garaze (kde bude invertor) mam potiahnutu len 5x6 (aktualne prazdna) a 5x10 (aktualne napojena garaz). Ten druhy kabel 5x10 co je na scheme ako load, bude vnutri garaze, len medzi tym prepinacim rozvadzacom a invertorom. Aj "DS hodiny" aj garaz, viem dat na jednu MET, su hned pri sebe (aktualne to prepojene, nie je)

Myslienka je: 5x6 napajat grid invertora a 5x10 posielad FVE do domu.

Cipis: ked to necham takto, bude robit problem to "ground rele" vsak? Mohol by si mi prosim nakreslit do schemy ako by si to zapojil? Viem, ze si to popisal, ale ja som vizualny clovek

Kludne nakresli ako by si to spravil a ja sa skusim nad tym zamysliet ci to viem urobit a potiahnut dodatocne kable.
