Pripojeni JKBMS PB (invertor verze) k victronu

[glottis]

Tak mi dneska prisla JKBMS invertorova verze BMS ... 200A, 2A, hw verze 19. Tak si tu s tim hraju a zkousim, jak to co nejlepe pripojit k victron systemu.

Nehral si s tim nekdo uz? Nezkousel to nekdo? A pokud jo tak jak? Ja si sem odlozim svoje myslenky a co jsem zkousel.

1. Kdybych mel jen tyhle verze BMS, slo by je zretezit, pripojit po CAN primo k cerbu bez dalsiho software. To funguje ale neuvidim v cerbu napeti vsech clanku. Je to z duvodu protokolu komunikace BMS.

2. slo by je vsehcny pripojit na can sbernici a pustit na ne serialbattery. To taky funguje, ale zase nevidim napeti clanku, ikdyz serial battery to umi a zjinych BMS po seriaku to vytaha.

3. co jsem nezkousel, vycitat je pomoci serial batery po 485 sbernici.

4. Slo by pouzit asi primo seriovy port na desce BMS + serial batery ... nezkousel jsem to. Ale je to dalsi srani

5. dalsi reseni je vycitat clanky pripadne po BT z jineho zarizeni primo do HA, protoze primo ve victronu to uplne nepotrebuju. Pripojeni po BT stejne budu mit, protoze se tim daji BMS i ovladat.

[cipis]

Prvně si to zkus přes to BT a serialbattery. Jak teď experimentuji, tak se zdá BT přenos spolehlivější než po drátu

[leoshavla]

Já to monitoruji tako přes kameru
Taky jsem teď vyměnil V15 za V19 a v měření proudu kecá úplně stejně jak V15

[glottis]

Tak jsem ještě experimentoval a sledoval data na MQTT.

- Po CAN + serial battery to nakonec ty články taky dává. V MQTT se to objeví, takže je to cesta. Zřetězit přímo po CAN nebo zřetězit po 485 a pak jen CAN.
- Zřetězit to po 485 a připojit taky po 485 + serial battery ... taky napětí vidím, dokonce se mi zdá, že to ukazuje víc různých věcí.
- Připojit po CAN Victron protokolem bohužel fakt články nedává.

Cipis: taky cesta ale zase vic verim to mu dratu Ale co tim monitoruju par let dve BMS tak tem BT fakt funguje dobre no.

[kodl69]

Včera jsem si zkusil propojit baterky s těmahle BMS a na displeji BMS s adresou 0 jsou vidět napětí všech článků ve všech baterkách. Tj na rs485 to je, jenom je otázka, jestli je to tam zároveň s tím displejem, nebo by se musel displej odpojit.
Co takhle zkusit i nějakej jinej CAN protokol? zkoušel jsem Victron protokol, tam pošle aspoň nejvyšší a nejnižší. Pylontech protokol asi nic. ve V.19 je těch CAN protokolů snad 12 a ještě zašedlá volba "can customization".

[glottis]

Přímo s victronem mi komunikoval jen victron a myslím pylonech. Jinak nic. Se serial bat pak jen jk. A tak napětí jsou tak tam není potřeba to měnit.

Tím display to není, na 485 komunikaci mezi bms ty hodnoty jsou, protože to ukazuje i win aplikace.

Je škoda, že přímo do victron to nejde.

[kodl69]

Takže když naroubuju ESP32 + rs485 převodník, tak to mám komplet v HA? To mi asi stačí, jenom by mě potěšil nějakej ukázkovej .YAML a co nastavit v té BMS za protokol pro uart, nebo jak to mají označený.

[ElektroEzs]

Taky se na to chystam https://github.com/syssi/esphome-jk-bms

[Radar]

https://github.com/jean-luc1203/jkbms-rs485-addon

já mám toto a zobrazuju v HA v grafaně a šlape to bez problémů a dobře
Stačí jen převodník RS485/USB do Cerba. Není třeba řešit ESP...

[glottis]

Jo přes od Sissi je správná cesta pokud chceš jen do ha. Sám to používám. Po BT. Je to pres esphome takže pohoda.

Dokonce nemusíš ani mít tu redukci 485. Stačí ideálně izolovaný uart. Na desce je TTL seriák. Elektrezs to zrovna řeší jinde.

Jestli to máš i do cerba tak lepší z cerba přímo

[kodl69]

ok, takže CAN zapojím do ceerba a nastavím victron nebo pylontech protokol, a mám vyřešenou komunikaci BMS s Victronem. Když bych chtěl vyčítat z té rs485, tak vezmu převodník RS485/USB, zapojím do cerba a jak ty data dostanu do HA? Nebo jsem to blbě pochopil? potřbuji multibms, dávat ke každé BMS ESP32 se mi fakt nechce.

[glottis]

Presne tak. Po CAN to zapojis do cerba, v JK nastavis nejlepe victron protokol a v cerbu patricnou rychlost portu. BMS by se mela velmi rychle objevit. Priapdne ve stavu site can uvidis, ze tam aspon behaj packety. Kdyz mas BMS vic, propojis je mezi sebou po 485 pres ty porty RS485-2 a kazde das jinou adresu. Jednu nechas pravdepodobne s adresou 0, coz by mel byt master. Mastera propojis s cerbem. Master by mel vsechny BMS zagregovat a predat cerbu spravne. Tolik k teorii nakoukane u andyho. Vic BMS nemam, ikdyz jsem to teda nevydrzel a objednal dalsi dve, abych si to sjednotil, kdyz uz to cele budu prekopavat.

Kdyz uz BMS vidis v cerbu, muzes si cele cerbo pripojit do HA. Potrebujes na to HA s rozjetym HACS. Tam staci najit rozsireni Victron MQTT Integration. V konfiguraci prakticky staci asi zadat ip adresu cerba. Spoji se to po MQTT a nahazi ti do HA celej victron svet co vidi cerbo. Multiplus, cerbo samotne, spoustu nastaveni, BMS, shunty, smartmetery. Proste vsechno. Muzes pak z HA vetsinu veci ridit a nastavovat.

[kodl69]

Odhalení tajemství displejů JKBMS.

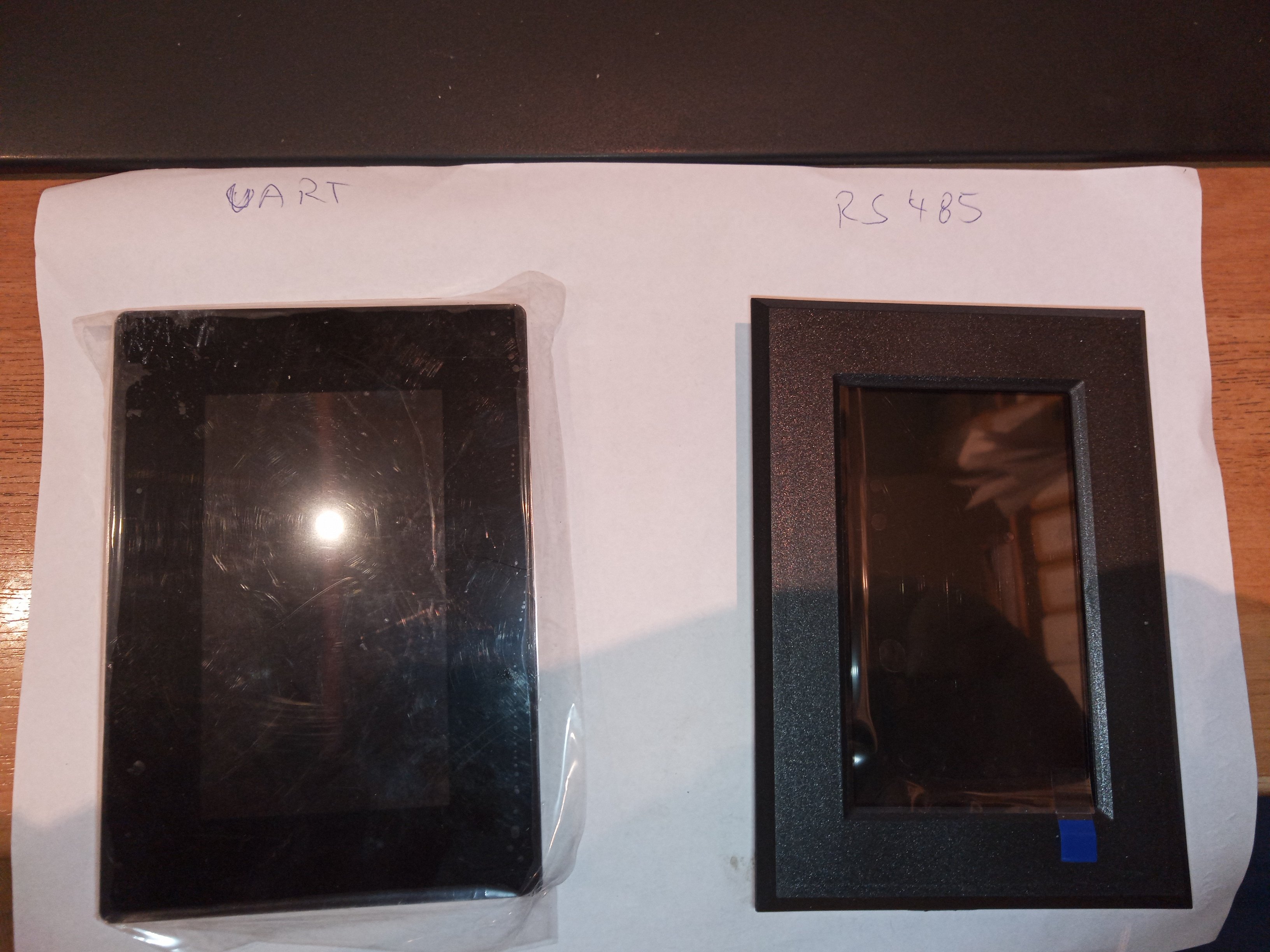

Dnes jsem složil jednu bednu s displejem dodaným k bedně, je to ten s plastovým rámečkem. Displej je zapojený přes dva mezikusy do miniaturního konektoru na desce s čínskými znaky. Google tvrdí, že ten rozsypaný čaj znamená displej. Displej ukazuje jenom tu jednu baterku. Položka pro další packy tam prostě není. Na destičce displeje jsou piny označené RS 485 + a -.
Druhý displej je koupený s jinou BMS samostatně, konektor na BMS je označený RX a TX, kabel vede do konektoru na BMS označeného UART. Tenhle displej na BMS se switchem na master ukazuje napětí na všech propojených BMS přes RS485/2.

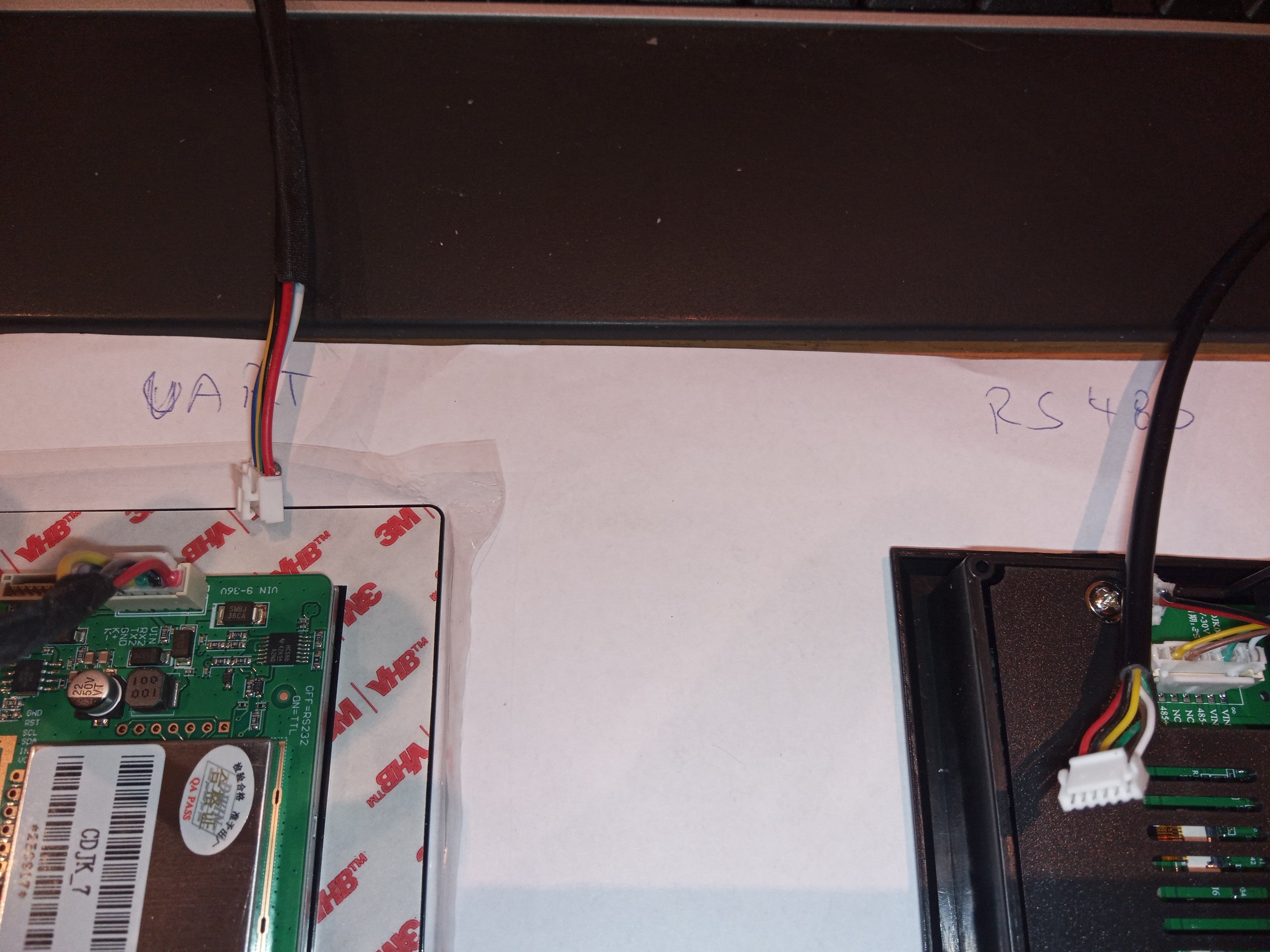

Na druhé fotce jsou snad vidět ty rozdíly v konektorech. To mě zas Číňani dostali.

Že na obou konektorech jsou vyvedené dva piny pro zapínací tlačítko, není to podstatné, co řeším.
