Sériové propojení typově nestejných Victron měničů
-
Martin P
- Příspěvky: 669
- Registrován: ned úno 25, 2018 5:04 pm
- Reputace: 91
- Lokalita: Havlíčkův Brod
- Systémové napětí: 48V
- Výkon panelů [Wp]: 19845
- Kapacita baterie [kWh]: 66
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Havlíčkův Brod
Re: Sériové propojení typově nestejných Victron měničů

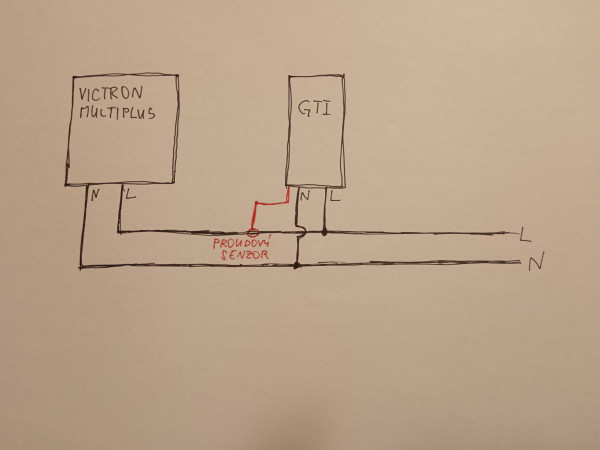

Pokud to dobře chápu je jediné správné zapojení měniče Victron multiplus a GTI takovéto.
Edit:baterii jsem kvůli názornosti nezakresloval.
S-UPS.
20kWp v panelech rozdělených mezi východ, jih a západ. Do osmi stringů.
Baterie
Staré LiFePo4 o kapacitách 12, 24 kWh
Nové LiFePo4 o kapacitách 14, 14 kWh (od listopadu 2022), 14kWh (srpen 2024), 14kWh (prosinec 2024).
Rezerva Pb vrla 200Ah.
Systémové napětí 48V
Hlavní měnič Victron 5000VA.
Pomocné měniče 2x REVO VM 5000
Regulátory PCM60X
Systém je modulární s možností dalšího rozšíření (kdyby bylo kam) řešený tak, aby při výpadku kteréhokoliv jednoho modulu mohly ostatní fungovat dál bez omezení.
20kWp v panelech rozdělených mezi východ, jih a západ. Do osmi stringů.
Baterie
Staré LiFePo4 o kapacitách 12, 24 kWh
Nové LiFePo4 o kapacitách 14, 14 kWh (od listopadu 2022), 14kWh (srpen 2024), 14kWh (prosinec 2024).
Rezerva Pb vrla 200Ah.
Systémové napětí 48V
Hlavní měnič Victron 5000VA.
Pomocné měniče 2x REVO VM 5000
Regulátory PCM60X
Systém je modulární s možností dalšího rozšíření (kdyby bylo kam) řešený tak, aby při výpadku kteréhokoliv jednoho modulu mohly ostatní fungovat dál bez omezení.
-
Radar
- Příspěvky: 737
- Registrován: pon lis 15, 2021 11:05 am
- Reputace: 46
Re: Sériové propojení typově nestejných Victron měničů
Ano,.pokud je to AC OUT. Uzel PE+N pro ostrov si na AC OUT vytváří sám Multiplus přes GND relé uvnitř. Modráska normálně pripojis do zásuvky jako obvykle v této ostrovní síti. Problém je právě to, že toto relé Multiplus odepne, pokud je na AC IN sepnutá síť a transfer relé.
Edit: tedy v případě té moji uvažované malůvky výše... Na AC OUT se sondou proti přetoku do měnice to šlape bezproblémově a je to osvědčené zapojení ...
Edit: tedy v případě té moji uvažované malůvky výše... Na AC OUT se sondou proti přetoku do měnice to šlape bezproblémově a je to osvědčené zapojení ...
poloostrov v módu AC IGNORE
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
VICTRON system 3F, 3x3000VA + 1F GTI GWL 2000W posila na AC OUT.
6kWp pole 8° západní pultová střecha + MPPT 150/100
3kWP pole 75° jižní fasáda + MPPT 150/45
Baterie LIFEPO4 16S, EEL V4 DIY BOX 280Ah (JK INVERTER BMS)
-
Paulob
- Příspěvky: 275
- Registrován: čtv dub 28, 2022 8:52 am
- Reputace: 43
- Lokalita: Ostrava
- Systémové napětí: 48V
- Výkon panelů [Wp]: 26025
- Kapacita baterie [kWh]: 21.6
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava
Re: Sériové propojení typově nestejných Victron měničů
Chování toho relé se dá nastavit. Takže pokud nechceš aby odeplo při ACin tak se dá v nastavení deaktivovat.
26025WpStřecha jih 18x445Wp, 18x455Wp, 9x450Wp, 3s15p, celkem 20250Wp. Kotec 15x385Wp, 3s5p,celkem 5775Wp. 3xVictron mppt 150/100 , 1x150/85, Victron Phoenix5kVA, MP2 5kVA, MP2 10kVA, v sérii, 48V,
